ホワイトペーパー

本章では本製品の電波伝搬性能について記載します。

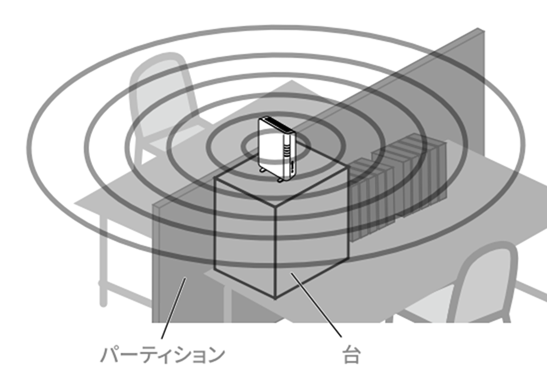

本製品の推奨設置条件は、図2-1のように、障害物よりも高い位置に設置して使用することです。なぜ、このような設置が必要であるかを、次節の電波伝搬のしくみや電波伝搬の測定結果より、説明していきます。

無線通信は送信機から放射された電波が受信機に届いたときに、ある一定の電力が保たれていることで成立します。しかし、電力は空間に放射されると大きく2つの要因で減衰します。一つは距離減衰です。電波は空間に放射されると球面状に拡散しながら伝搬していきます。そのため放射点からの距離が離れるほど単位面積あたりの電力密度が小さくなります。すなわち通信距離が長いほど受信機が受信する電力は小さくなります。もう一つは物体による遮蔽や透過減衰です。電波は物体にぶつかると物体の特性により遮蔽されたり透過したりして伝搬していきます。そのため屋内のように構造物が多い環境では遮蔽や透過が発生する頻度が高くなります。電波が遮蔽されると受信機まで到達することができないため通信は成立しません。また電波が物体を透過する場合、物体の特性に応じて電力は減衰してしまうため構造物が多い環境では通信が成立しなくなる可能性が高くなります。屋内環境で良好な通信を成立させるためには、通信距離や構造物の影響を考慮する必要があります。

良好な通信が成立するエリアを確認する方法としてサイトサーベイがあります。サイトサーベイとは電波調査のことで設置した無線LANアクセスポイントの電波がどのように伝搬しているかを実際に測定して確認する手法です。測定は専用の受信端末と測定した電力をヒートマップ状に可視化して表示するアプリケーションで行います。このヒートマップを見れば通信可能エリアが確認できるため、無線LANアクセスポイントの設置位置の設計にとても効果的です。

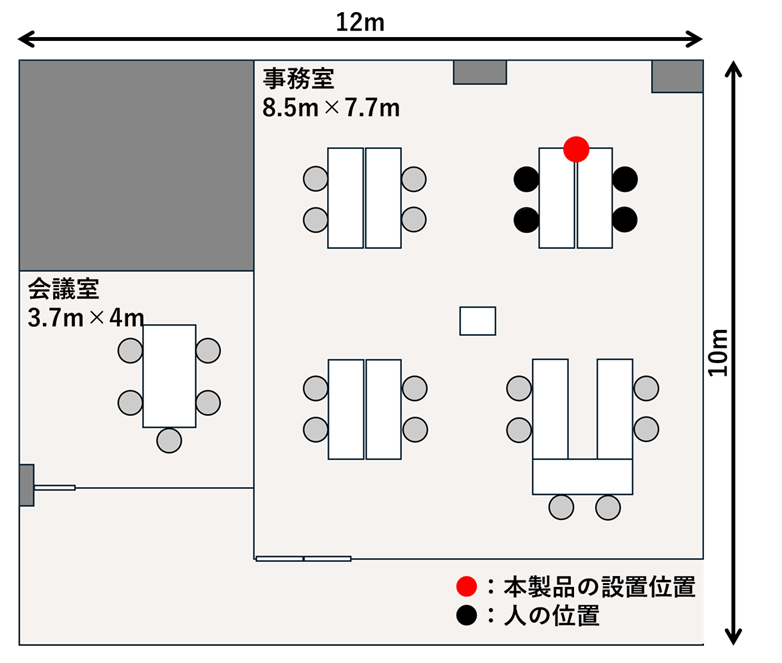

ここからは Ekahau社（ https://www.ekahau.com/ ） のサイトサーベイツールのSidekick2を使用して測定した本製品のヒートマップについて記載します。記載するヒートマップは、とある小規模オフィス環境において本製品の主な設置方法である縦置き設置で表2-1の条件の場合の測定結果です。測定結果は建物の構造やレイアウト等によって異なります。そのため、実際に設置する環境においてもサイトサーベイを実施し、通信可能エリアの検証を行うことを推奨します。ここで記載するヒートマップは、本装置の通信可能エリアの傾向を示すものとして、設置場所の検討の際に参考情報としてご活用ください。

表2-1の条件で測定したヒートマップから、電波伝搬が設置場所や人の有無による障害物からの影響について示します。

測定したヒートマップから確認できる設置場所や人の有無による電波伝搬への影響を整理します。

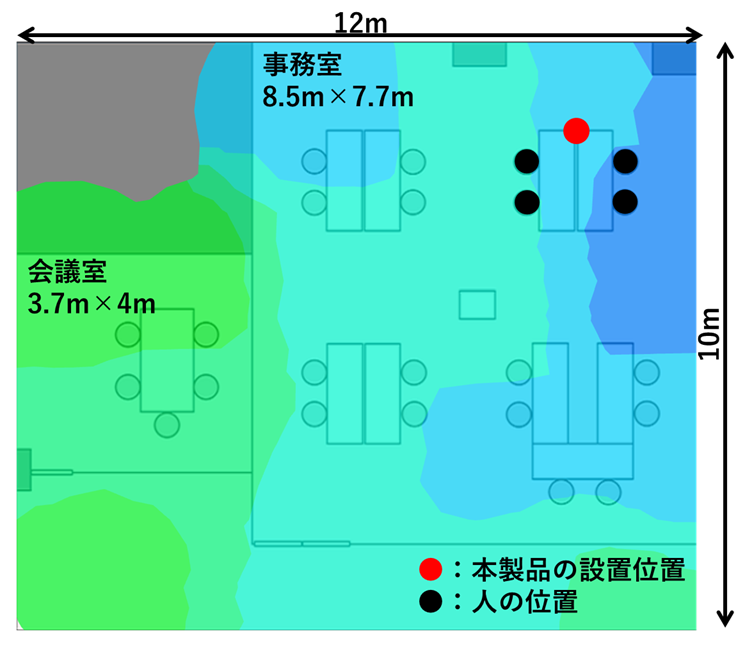

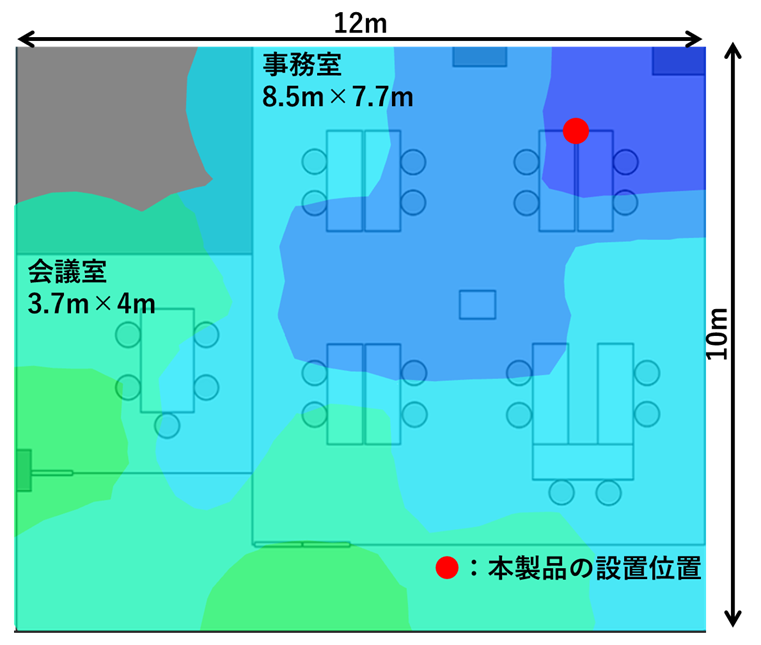

2.4GHzの測定結果

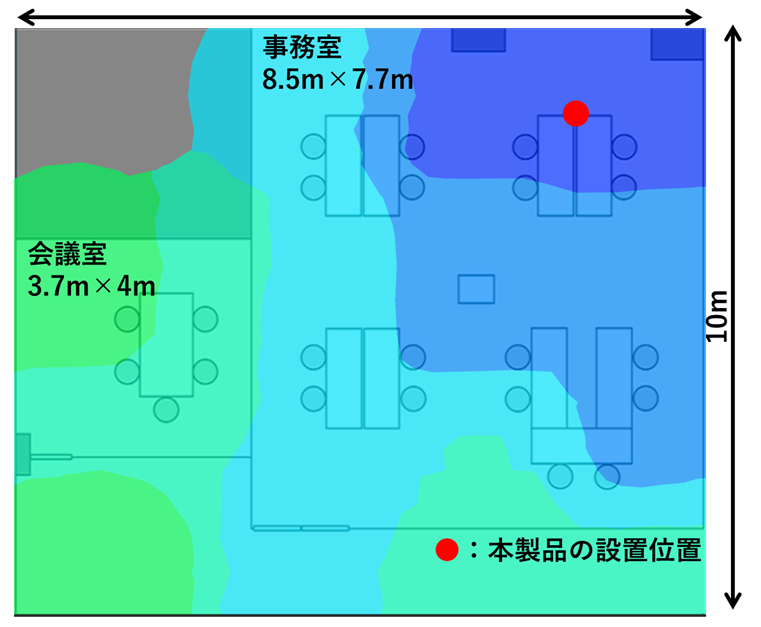

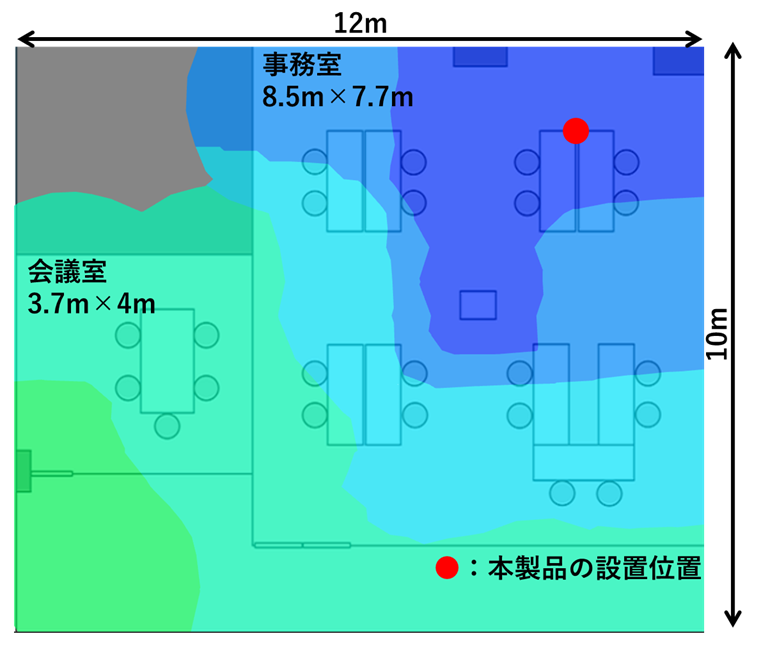

5GHz の測定結果

これらの結果から、卓上設置よりも障害物が多い床設置の環境では、電波の電力が減衰しやすいことがわかります。安定した無線LAN環境を実現するためには、電波伝搬特性をご理解いただき目的に応じて設置場所を適切に選択する必要があります。測定結果に基づき、推奨する2.2節で示した通りとなります。

本製品の設置方法については、ユーザーガイド(3章．設置する) もご参照ください。
