1. 概要

ウェルネスモニターの端末一覧ビューは、本製品に接続した端末一覧を表示します。通信量が多い端末や通信速度が遅い端末などトラブルに繋がる可能性の高い端末をわかりやすく表示し、また、接続された端末だけでなく接続できなかった端末も表示することで、端末に関わるトラブルシューティングに役立てることができます。

2. 注意事項

  • ウェルネスモニターは、本製品のシステム時刻から過去14日間の情報を表示します。過去14日を超えた情報は削除されます。また、ウェルネスモニター内の各機能で表示できる情報量の上限があります。

    • 端末一覧ビューで表示する接続端末一覧の端末数は、最大で600件です。600件を超えたものは、接続開始時刻の古いものから削除されます。

    • 端末一覧ビューで表示する接続失敗端末一覧の端末数は、最大で600件です。600件を超えたものは、最後に接続を試みた時刻の古いものから削除されます。

  • 端末一覧ビューで表示する端末は、本製品の有線/無線LANインターフェースに接続した または 接続を試みた端末が対象です。リモートアクセスVPNの端末など、WANインターフェース側に接続した端末は表示しません。

  • ウェルネスモニターは、本製品の起動中は常時有効です。設定操作で無効にできません。

3. 対応ファームウェアリビジョン

このページで説明する内容は、以下のファームウェアを対象としています。

モデル ファームウェア

NWR100

Rev.26.00.04以降

4. 詳細

4.1. 端末一覧ビューの表示方法

端末一覧ビューは、ウェルネスモニターのトップページの「端末一覧ビュー」で「表示」ボタンをクリックしたときに表示されます。

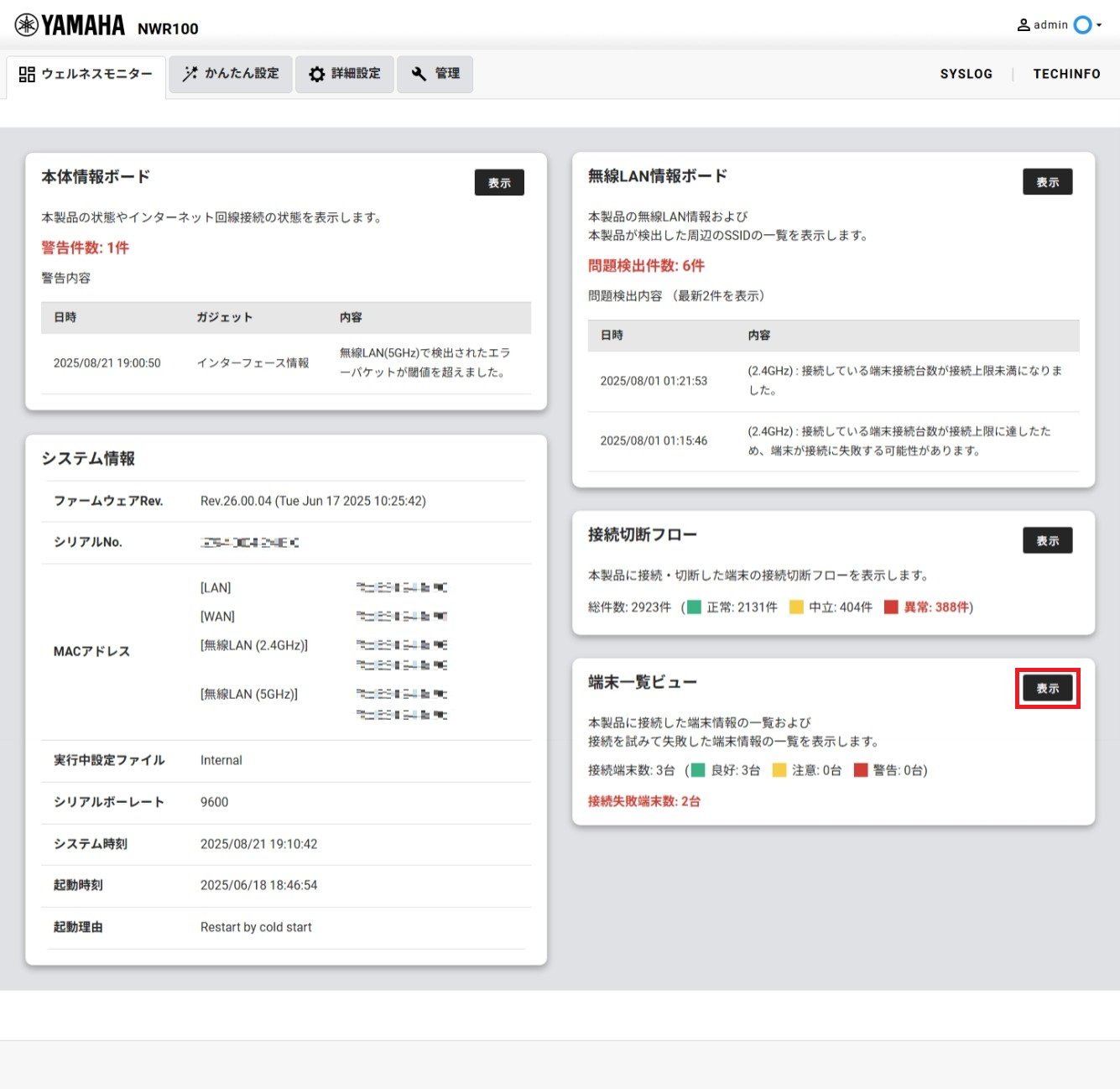

端末一覧ビューの表示方法
端末一覧ビューの表示方法

4.2. 画面構成

  • (1) 表示期間選択プルダウンメニュー

    • 端末の接続開始時間に応じた端末の表示対象期間をプルダウンメニューから選択できます。「過去2時間」「過去1日」「過去1週間」「過去2週間」から選択でき、デフォルトでは「過去2週間」が表示されます。

  • (2) 端末種別選択タブメニュー

    • 表示する端末の種別をタブメニューから選択できます。「接続端末」「接続失敗端末」から選択でき、デフォルトでは「接続端末」が表示されます。

  • (3) 更新ボタン

    • クリックすることで最新の情報を取得しページを再表示します。（本ページは自動では更新されません。）

  • (4) 接続端末一覧/接続失敗端末一覧

    • 端末種別選択タブメニューで選択した端末一覧が表示されます。

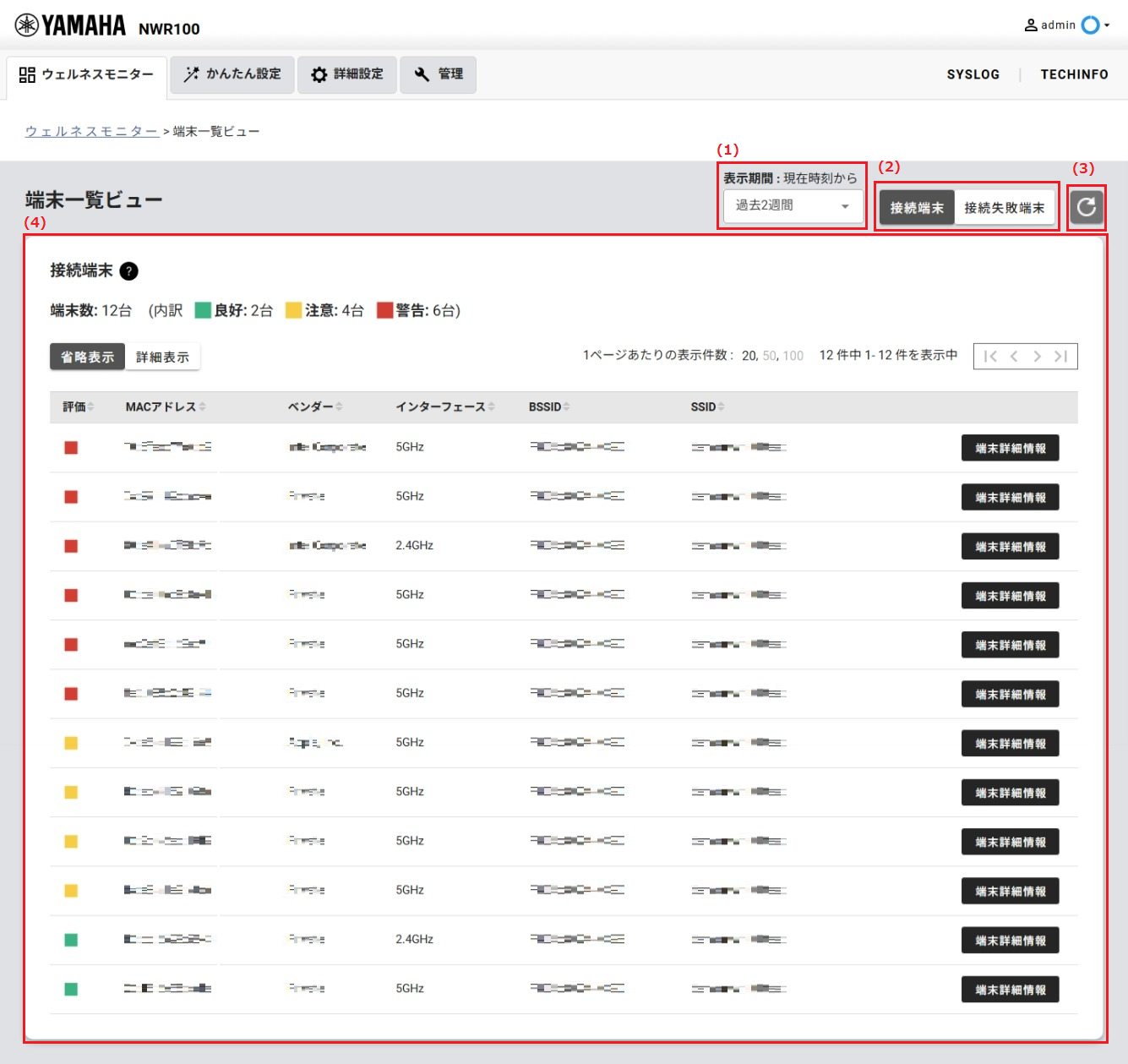

端末一覧ビューの画面構成
端末一覧ビューの画面構成

4.3. 接続端末一覧の表示内容

接続端末一覧は、本製品に接続中の有線/無線端末 および 本製品のシステム時刻から過去14日間以内に本製品に接続し切断済の無線端末を一覧で表示します。接続に成功したあと接続に失敗した無線端末は、後述する接続失敗端末一覧に表示されます。

端末数表示欄では、表示期間選択プルダウンメニューで選択した表示対象期間内で、対象となる接続端末の総数を表示します。またその内、端末の「評価」ごとに「 良好 」「 注意 」「 警告 」の端末数を表示します。

表示方法選択タブメニューでは、一覧で表示する項目の表示方法を選択できます。「省略表示」「詳細表示」から選択でき、デフォルトでは「省略表示」が表示されます。
省略表示で表示する項目は、評価、MACアドレス、ベンダー、インターフェース、BSSID、SSIDと「端末詳細情報」ボタンです。
詳細表示で表示する項目は、省略表示で表示する項目に加えて、IPv4アドレス、IPv6アドレス、無線規格、受信レート、送信レート、RSSI (STA)、RSSI (NWR)、トラフィック、接続開始、接続終了、接続時間です。
接続端末一覧は、各列のヘッダーをクリックすることで、その列の要素の昇順/降順にソートできます。複数の列を、安定ソートのアルゴリズムで同時にソートすることもできます。

接続端末一覧（省略表示）
接続端末一覧（省略表示）

  • 評価

    • 「受信レート」、「送信レート」、「RSSI (STA)」、「RSSI (NWR)」の値に応じて、「 警告（赤色） 」、「 注意（黄色） 」、「 良好（緑） 」の三段階で評価

  • MACアドレス

    • 当該端末のMACアドレス

  • ベンダー

    • 当該端末のベンダー

  • インターフェース

    • 当該端末が接続中 または 最後に接続していた本製品の有線/無線インターフェース

  • BSSID

    • 当該無線端末が接続中 または 最後に接続していた本製品のBSSID

  • SSID

    • 当該無線端末が接続中 または 最後に接続していた本製品のSSID

  • IPv4アドレス

    • 当該端末のIPv4アドレス

  • IPv6アドレス

    • 当該端末のIPv6アドレス

  • 無線規格

    • 当該無線端末が本製品と通信中 または 最後に通信していた無線規格

  • 受信レート

    • 本製品が無線端末から受信したフレームの伝送速度（リンク速度）の現在値

    • 値により以下のしきい値で評価し色分けして表示する

      • 警告（赤色） ：10Mbps以下

      • 注意（黄色） ：11Mbps以上、35Mbps以下

      • 良好（緑色） ：36Mbps以上

  • 送信レート

    • 本製品から無線端末へ送信したしたフレームの伝送速度（リンク速度）の現在値

    • 値により以下のしきい値で評価し色分けして表示する

      • 警告（赤色） ：10Mbps以下

      • 注意（黄色） ：11Mbps以上、35Mbps以下

      • 良好（緑色） ：36Mbps以上

  • RSSI (STA)

    • 本製品が観測した無線端末のフレームの受信信号強度の現在値

    • 値により以下のしきい値で評価し色分けして表示する

      • 警告（赤色） ：-70dBm以下

      • 注意（黄色） ：-69dBm以上、-50dBm以下

      • 良好（緑色） ：-49dBm以上

  • RSSI (NWR)

    • 無線端末が観測した本製品のフレームの受信信号強度の現在値

    • 値により以下のしきい値で評価し色分けして表示する

      • 警告（赤色） ：-70dBm以下

      • 注意（黄色） ：-69dBm以上、-50dBm以下

      • 良好（緑色） ：-49dBm以上

  • トラフィック

    • 当該端末と本製品との間の総トラフィック

  • 接続開始

    • 当該無線端末が本製品と接続開始した時刻

  • 接続終了

    • 当該無線端末が本製品と接続終了した時刻

  • 接続時間

    • 当該無線端末が本製品に接続している または していた時間

  • 「端末詳細情報」ボタン

4.4. 接続失敗端末一覧の表示内容

接続失敗端末一覧は、本製品のシステム時刻から過去14日間以内に本製品に接続失敗した無線端末を一覧で表示します。接続に失敗したあと接続に成功した無線端末は、前述した接続端末一覧に表示されます。
端末数表示欄では、表示期間選択プルダウンメニューで選択した表示対象期間内で、対象となる接続失敗端末の総数を表示します。
接続失敗端末一覧で表示する項目は、MACアドレス、ベンダー、インターフェース、BSSID、SSID、最後に接続を試みた時間と「端末詳細情報」ボタンです。
接続端末一覧は、各列のヘッダーをクリックすることで、その列の要素の昇順/降順にソートできます。複数の列を、安定ソートのアルゴリズムで同時にソートすることもできます。

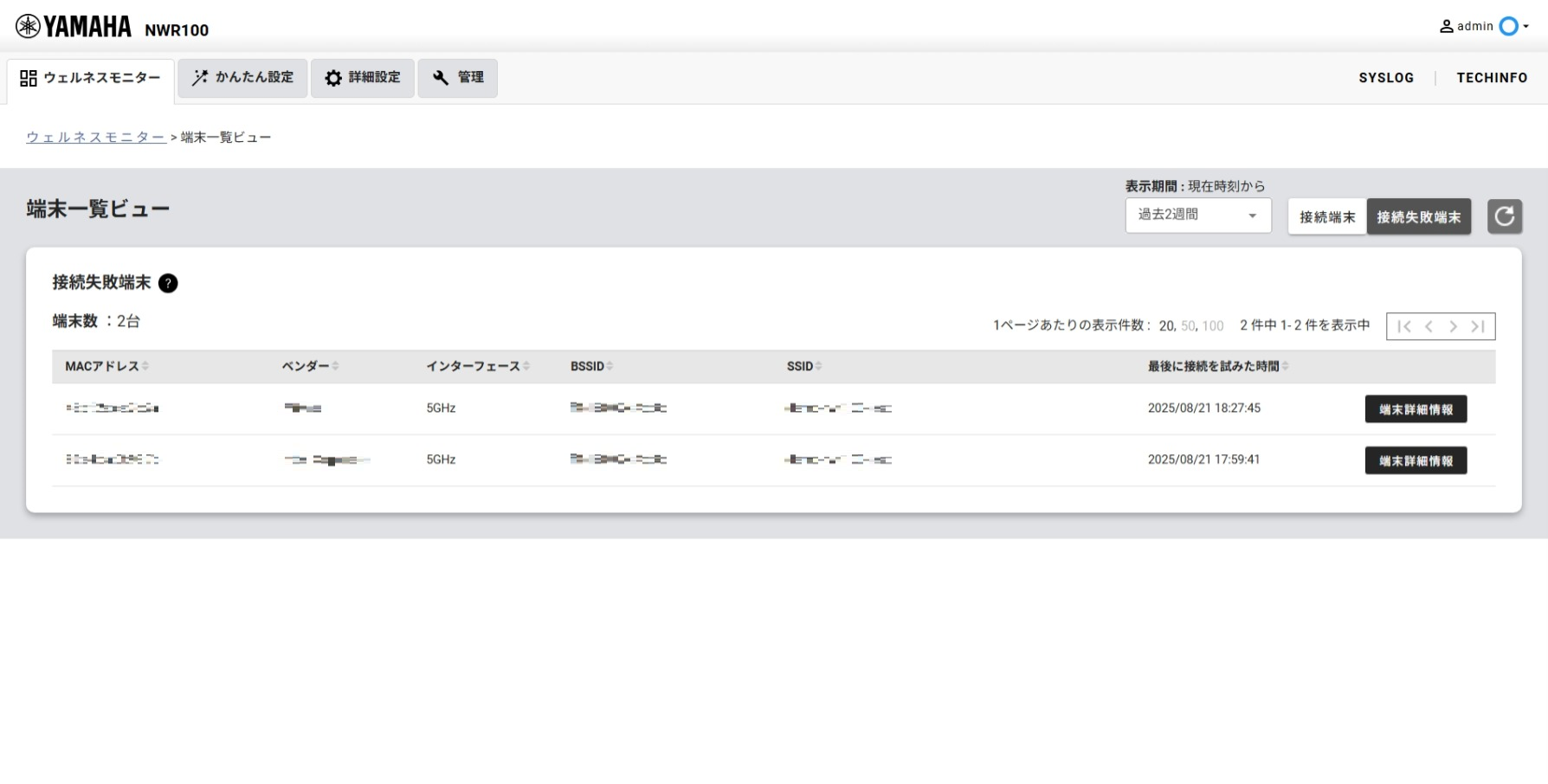

接続失敗端末一覧
接続失敗端末一覧

  • MACアドレス

    • 当該無線端末のMACアドレス

  • ベンダー

    • 当該無線端末のベンダー

  • インターフェース

    • 当該無線端末が最後に接続を試みた本製品の無線インターフェース

  • BSSID

    • 当該無線端末が最後に接続を試みた本製品のBSSID

  • SSID

    • 当該無線端末が最後に接続を試みた本製品のSSID

  • 最後に接続を試みた時間

    • 当該無線端末が本製品に最後に接続を試みた時刻

  • 「端末詳細情報」ボタン
