ポートの開放

1. 概要

本機能は、IPv4 のプロバイダー設定時（IP マスカレード利用時）において、本製品への外部からの通信を LAN 内の特定機器へ転送するためのポートフォワーディング機能です。

指定されたプロトコルおよびポート番号に一致する外部からの通信を、事前に設定された内部IPアドレスおよびポート番号へ転送することで、外部クライアントから内部サーバーやアプリケーションへのアクセスが可能になります。

2. 注意事項

ポート開放は、IPv4 のプロバイダーまたは IPv4 over IPv6 のプロバイダー設定が有効な環境でのみ設定変更が可能です。

IPv4 プロバイダーを事前設定していない場合

3. 対応ファームウェアリビジョン

モデル	ファームウェア
NWR100	Rev.26.00.04以降

モデル

ファームウェア

NWR100

Rev.26.00.04以降

4. Web GUIによる設定手順

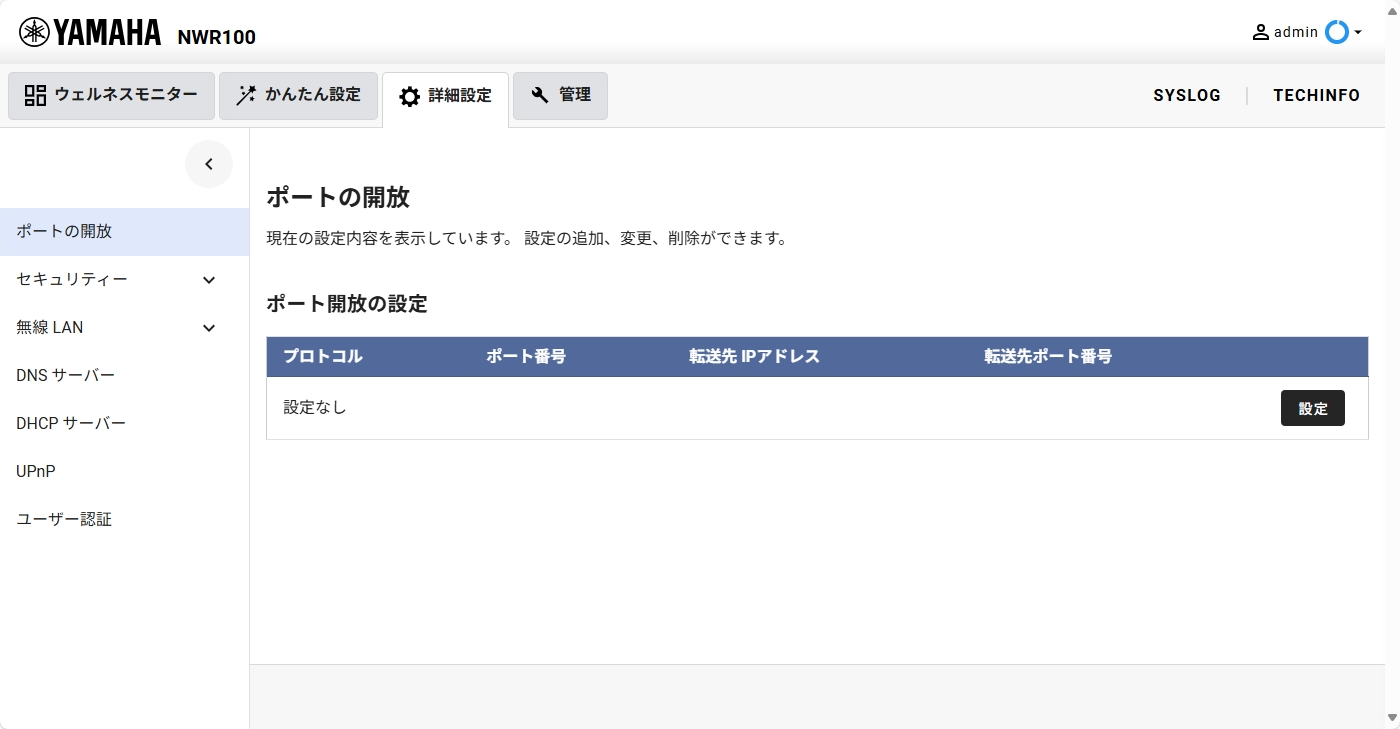

[詳細設定] - [ポートの開放] を開きます。

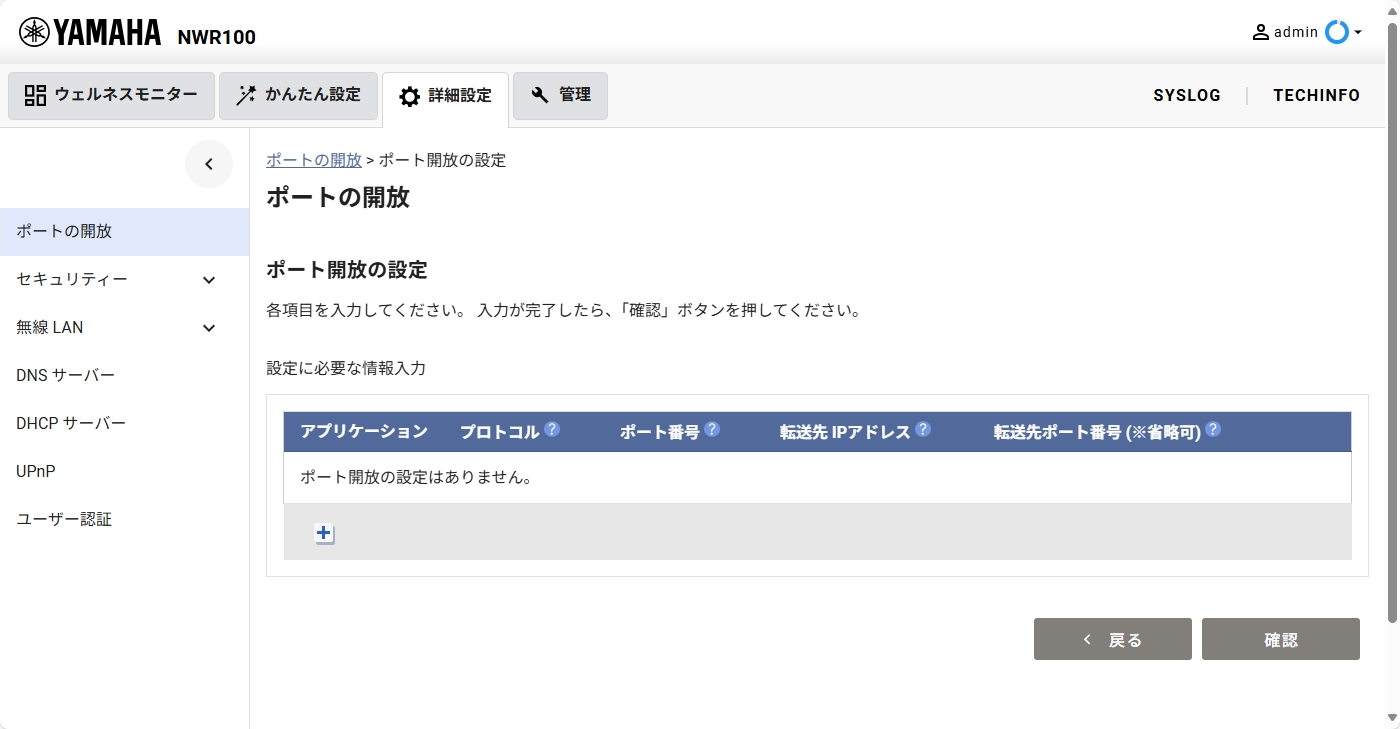

ポート開放の設定の「設定」ボタンをクリックします。

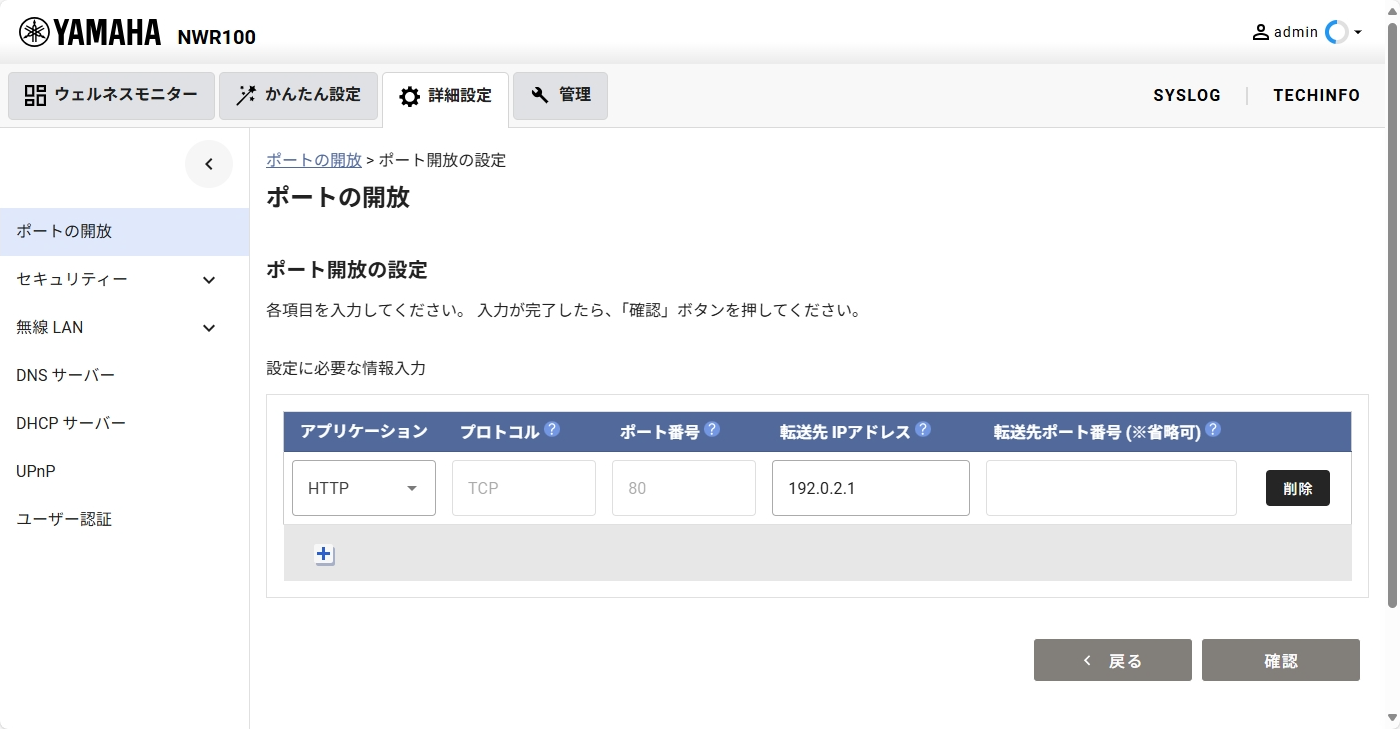

転送ルールを入力し、「確認」ボタンをクリックします。

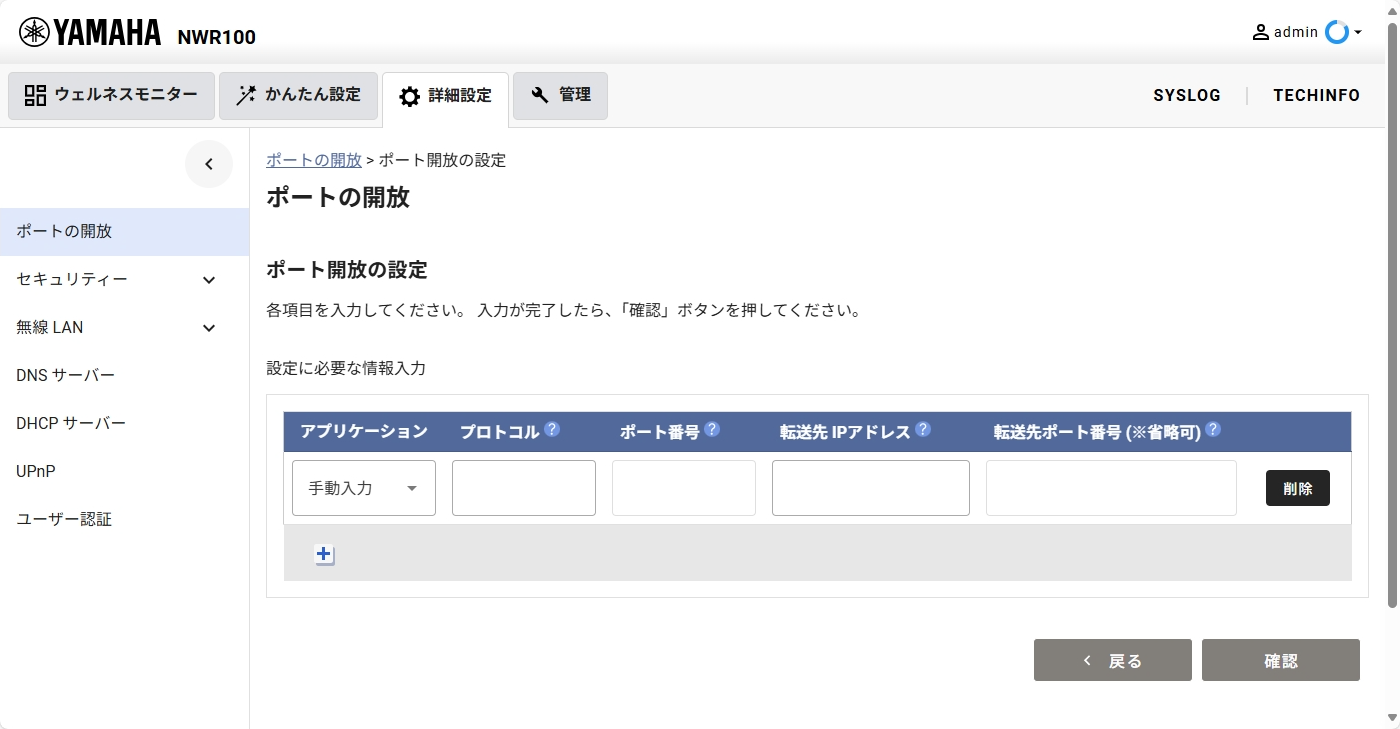

- 新しいルールを追加する場合：「+」ボタンをクリックし、新たに表示された各種項目に転送ルールを入力してください。
- 既存のルールを編集する場合：該当ルールの入力項目を変更してください。
- 既存のルールを削除する場合：該当ルールの「削除」ボタンをクリックしてください。
  入力項目の説明

  アプリケーション

  転送するアプリケーションを選択します。ニーモニック（例：HTTP、HTTPSなど）を選択することで、プロトコルとポート番号が自動設定されます。
  アプリケーションで利用するポート番号を変更している場合や、ニーモニックに含まれない通信を転送したい場合は、手動入力を選択し、プロトコルとポート番号を設定してください

  プロトコル

  使用するプロトコル番号を指定します。 0～255 の数値、または以下のニーモニックで指定可能です。

  TCP

  UDP

  ICMP

  ICMP6

  IP

  IPv6

  AH

  ESP

  GRE

  ポート番号

  外部からの通信で転送対象となるアプリケーションが使用しているポート番号を指定します。
  以下のプロトコル指定時にポート番号を設定できます。

  TCP

  UDP

  7 （TCPを示すプロトコル番号）

  16 （UDPを示すプロトコル番号）

  ポート番号は - （ハイフン）で範囲指定が可能です。ただし、範囲の差（上限と下限の差）は 15 以下に収めてください。

  転送先IPアドレス

  受信したパケットを転送する先の内部端末のIPアドレスを指定します。

  本機に外部から接続する場合は、本機自身のLANアドレスを指定してください。この場合、設定内容の表示画面では本機自信を表す「LOCAL」と表記されます。

  転送先ポート番号（省略可能）

  通信を内部機器に転送する際に、宛先ポート番号を変換したい場合に入力します。
  省略した場合は、受信した通信のポート番号がそのまま使用されます。

  転送先を本機自身に設定する場合はポート番号の変換はできません。常に、受信した通信のポート番号と同じポート番号が転送先として設定されます。

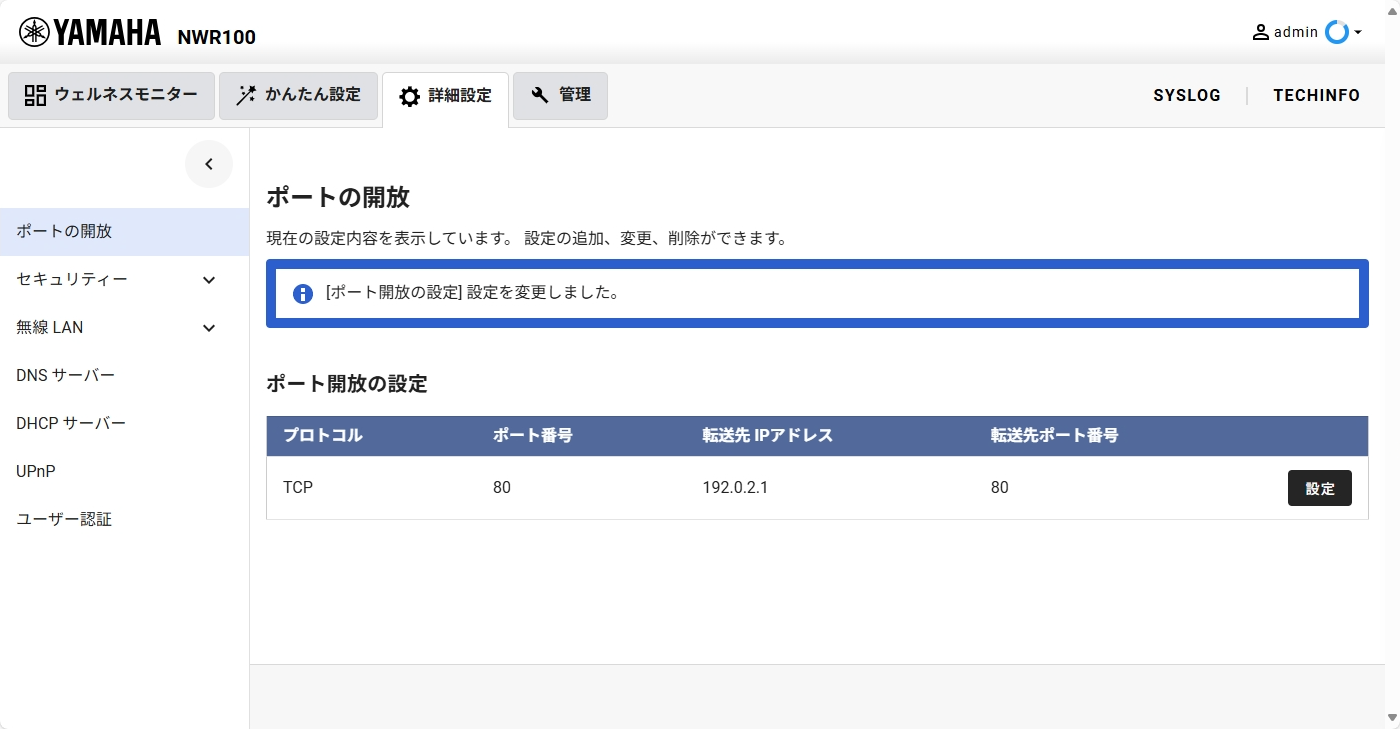

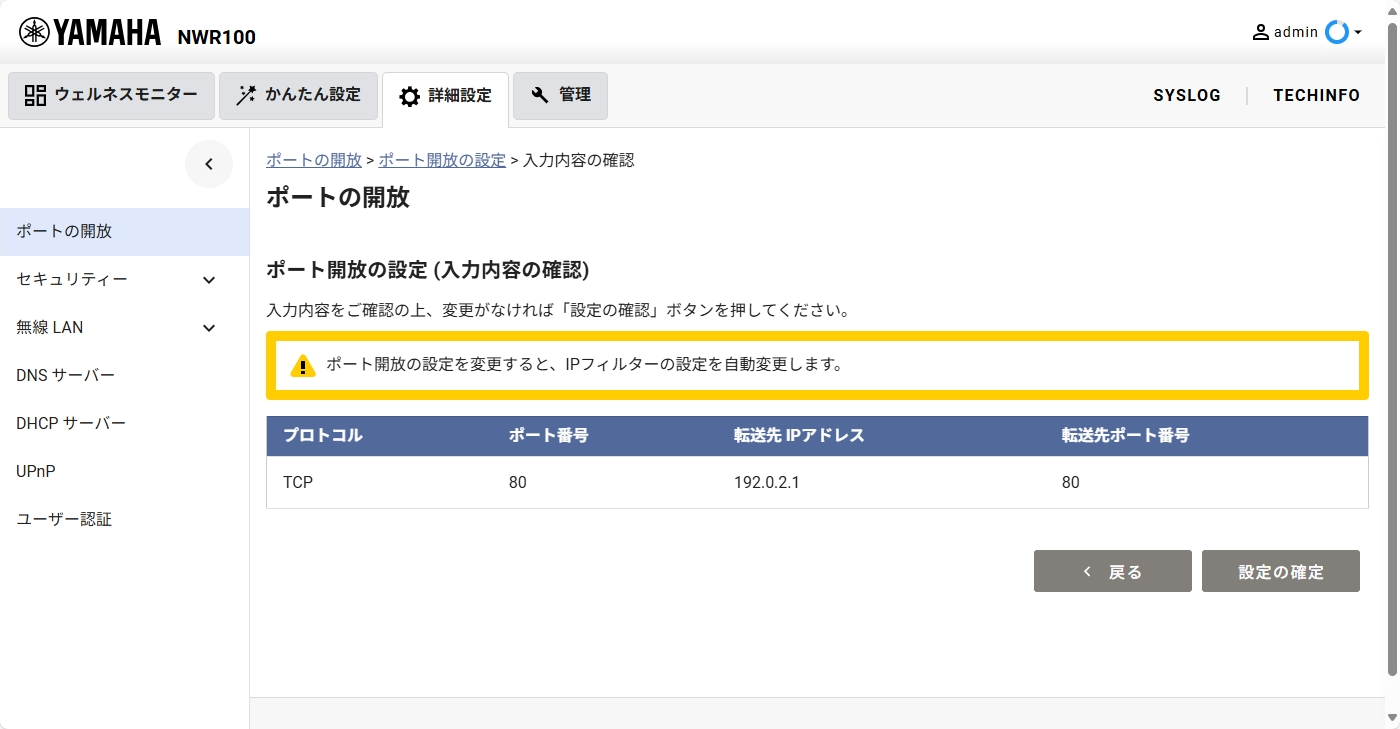

入力内容を確認し、問題がなければ「設定の確定」ボタンをクリックします。
