1. 概要

自動チャンネル変更機能とは、1日1回設定された時刻に周囲の電波状況をチェックし、電波干渉が少ないと判断したチャンネルに自動的に変更する機能です。チャンネル設定を「自動」にした場合、システムの起動時や無線設定の変更時以外に、定時変更できます。

2. 注意事項

  • 本機能は、仮想コントローラーのWeb GUI [無線設定] - [共通] - [基本無線設定] で [チャンネル] を「自動」に設定し、[設定送信] - [設定送信] にて各 AP に設定を送信したときに使用できます。

  • 本機能によりチャンネルが変更されるときには、一時的に無線端末との接続が切断されます。

  • 無線モジュール 5GHz(2) の設定はトライバンド対応機種でのみ利用できます。

  • トライバンド対応機種で無線モジュール 5GHz(2) の動作モードが 「Fast DFS モード」であるときは、 5GHz(2) で本機能を利用できません。

  • 以下のファームウェアでは [自動チャンネル選択範囲] または [DFS チャンネル選択範囲] 項目で [モデル毎の推奨値を使用する] (2.4GHz では [推奨値を使用する]) を選択できません。

    • WLX212 Rev.21.00.10以前

    • WLX413 Rev.22.00.03以前

    • WLX222 Rev.24.00.01以前

3. 対応ファームウェアリビジョン

このページで説明する内容は、以下のファームウェアを対象としています。

モデル ファームウェア

WLX212

Rev.21.00.02以降

WLX413

Rev.22.00.01以降

WLX222

Rev.24.00.01以降

4. 詳細

4.1. 基本動作

本機能は、仮想コントローラーのWeb GUI [無線設定] - [共通] - [基本無線設定] で [チャンネル] を「自動」に設定し、[設定送信] - [設定送信] にて各 AP に設定を送信したときに使用できます。
起動時と無線設定時、他APが送信したビーコンの電波強度とノイズレベルを基に使用するチャンネルを決定します。

[チャンネルの自動再選択] 項目の [動作設定] で「状況に応じて定期的に再選択する」を選択して時刻を入力すると、1日に1回設定した時刻にチャンネルを変更します。

[チャンネルの自動再選択] 項目の [端末接続中の動作] で 「チャンネルを変更しない」を選択すると、接続中の無線端末が存在する場合は、 チャンネルの変更を行わないようにできます。

4.2. Web GUI

無線 2.4GHz

[無線設定] - [共通] - [基本無線設定] [2.4GHz 基本]

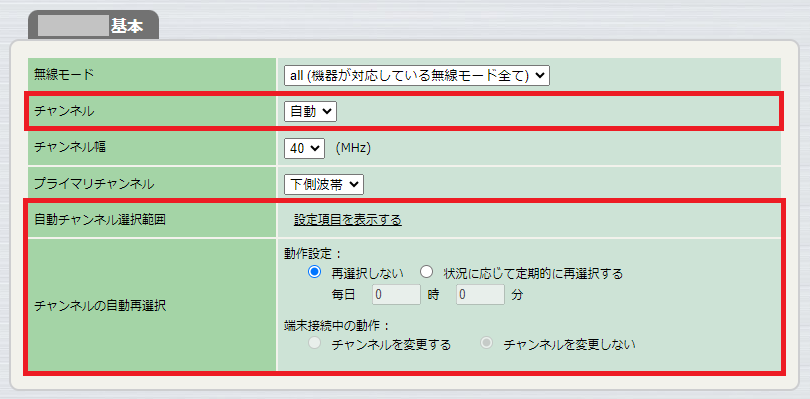

2.4GHz 基本
2.4GHz 基本

以下の項目を設定して [設定] ボタンを押します。

  • [2.4GHz 基本] の [チャンネル] 項目で「自動」を選択します。

  • [2.4GHz 基本] の [自動チャンネル選択範囲] 項目で変更するチャンネル範囲を指定します。

    • [推奨値を使用する] を選択すると、使用が推奨されるチャンネルが選択されます。

      2.4GHz 基本 - 自動チャンネル選択範囲 - 推奨値を使用する
      2.4GHz 基本 - 自動チャンネル選択範囲 - 推奨値を使用する

      なお、推奨値については以下を参照してください。

    • [手動で指定する] を選択すると、チェックボックスにより使用するチャンネルを手動で選択できます。

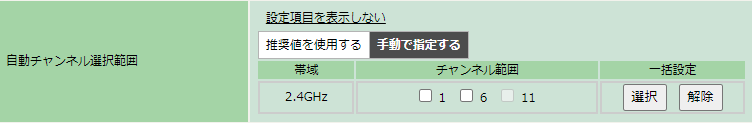

      2.4GHz 基本 - 自動チャンネル選択範囲 - 手動で指定する
      2.4GHz 基本 - 自動チャンネル選択範囲 - 手動で指定する
  • [2.4GHz 基本] の [チャンネルの自動再選択] 項目の [動作設定] で「状況に応じて定期的に再選択する」をチェックし、チャンネルを変更する時刻を入力します。

  • 無線端末が接続中のとき、無線チャンネルの変更を行わない場合は、[2.4GHz 基本] の [チャンネルの自動再選択] 項目の [端末接続中の動作] で 「チャンネルを変更しない」をチェックします。

無線 5GHz(1)

[無線設定] - [共通] - [基本無線設定] [5GHz(1) 基本]

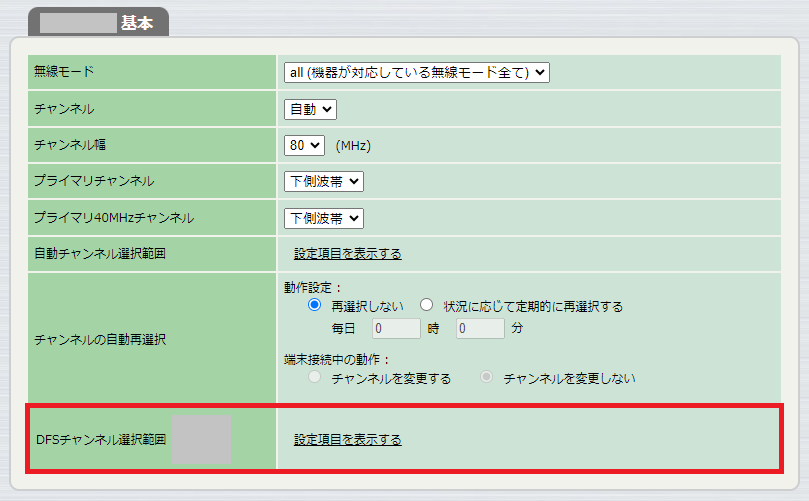

5GHz(1) 基本
5GHz(1) 基本

以下の項目を設定して [設定] ボタンを押します。

  • [5GHz(1) 基本] の [チャンネル] 項目で「自動」を選択します。

  • [5GHz(1) 基本] の [自動チャンネル選択範囲] 項目で変更するチャンネル範囲を指定します。

  • [5GHz(1) 基本] の [チャンネルの自動再選択] 項目の [動作設定] で「状況に応じて定期的に再選択する」をチェックし、チャンネルを変更する時刻を入力します。

  • 無線端末が接続中のとき、無線チャンネルの変更を行わない場合は、[5GHz(1) 基本] の [チャンネルの自動再選択] 項目の [端末接続中の動作] で 「チャンネルを変更しない」をチェックします。

  • [5GHz(1) 基本] の [DFS チャンネル選択範囲] 項目で変更する DFS チャンネル範囲を指定します。

    • [モデル毎の推奨値を使用する] を選択すると、モデル毎に使用が推奨されるチャンネルが選択されます。

      5GHz(1) 基本 - DFSチャンネル選択範囲 - モデル毎の推奨値を使用する
      5GHz(1) 基本 - DFSチャンネル選択範囲 - モデル毎の推奨値を使用する

      なお、推奨値については以下を参照してください。

    • [手動で指定する] を選択すると、チェックボックスにより使用するチャンネルを手動で選択できます。

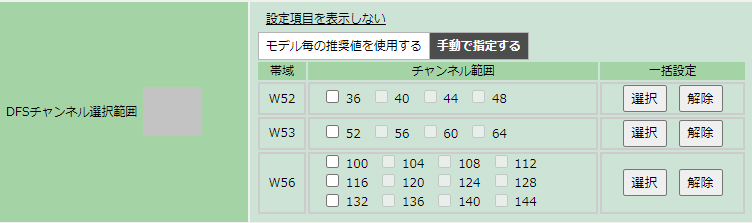

      5GHz(1) 基本 - DFSチャンネル選択範囲 - 手動で指定する
      5GHz(1) 基本 - DFSチャンネル選択範囲 - 手動で指定する
DFS チャンネル選択範囲でW52のチャンネルのみを選択すると、レーダー検出によりチャンネルが移動したときに1分間の通信途絶を防ぐことができます。
無線 5GHz(2)

[無線設定] - [共通] - [基本無線設定] [5GHz(2) 基本]

5GHz(2) 基本
5GHz(2) 基本

以下の項目を設定して [設定] ボタンを押します。

  • [5GHz(2) 基本] の [チャンネル] 項目で「自動」を選択します。

  • [5GHz(2) 基本] の [自動チャンネル選択範囲] 項目で変更するチャンネル範囲を指定します。

    • [モデル毎の推奨値を使用する] を選択すると、モデル毎に使用が推奨されるチャンネルが選択されます。

      5GHz(2) 基本 - 自動チャンネル選択範囲 - モデル毎の推奨値を使用する
      5GHz(2) 基本 - 自動チャンネル選択範囲 - モデル毎の推奨値を使用する

      なお、推奨値については以下を参照してください。

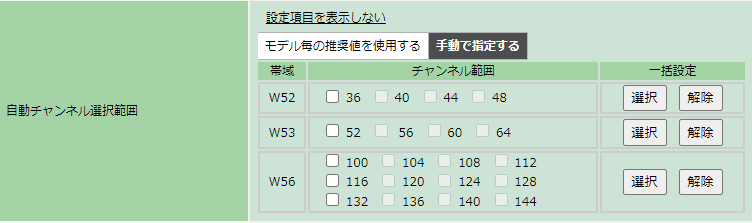

    • [手動で指定する] を選択すると、チェックボックスにより使用するチャンネルを手動で選択できます。

      5GHz(2) 基本 - 自動チャンネル選択範囲 - 手動で指定する
      5GHz(2) 基本 - 自動チャンネル選択範囲 - 手動で指定する
  • [5GHz(2) 基本] の [チャンネルの自動再選択] 項目の [動作設定] で「状況に応じて定期的に再選択する」をチェックし、チャンネルを変更する時刻を入力します。

  • 無線端末が接続中のとき、無線チャンネルの変更を行わない場合は、[5GHz(2) 基本] の [チャンネルの自動再選択] 項目の [端末接続中の動作] で 「チャンネルを変更しない」をチェックします。

  • [5GHz(2) 基本] の [DFS チャンネル選択範囲] 項目で変更する DFS チャンネル範囲を指定します。

    • [モデル毎の推奨値を使用する] を選択すると、モデル毎に使用が推奨されるチャンネルが選択されます。

      5GHz(2) 基本 - DFSチャンネル選択範囲 - モデル毎の推奨値を使用する
      5GHz(2) 基本 - DFSチャンネル選択範囲 - モデル毎の推奨値を使用する

      なお、推奨値については以下を参照してください。

    • [手動で指定する] を選択すると、チェックボックスにより使用するチャンネルを手動で選択できます。

      5GHz(2) 基本 - DFSチャンネル選択範囲 - 手動で指定する
      5GHz(2) 基本 - DFSチャンネル選択範囲 - 手動で指定する
DFS チャンネル選択範囲でW52のチャンネルのみを選択すると、レーダー検出によりチャンネルが移動したときに1分間の通信途絶を防ぐことができます。
トライバンド対応機種は動作モードが 「ノーマルモード」のときに設定が行なえます。

4.3. チャンネル変更動作

次のような設定の組み合わせと接続中の無線端末の有無により、チャンネル変更を実行するかどうかを決定します。

接続中の無線端末

有り

無し

動作設定

再選択しない

×

×

状況に応じて定期的に再選択する

無線端末接続中はチャンネルを変更しない

×

無線端末接続中でもチャンネルを変更する

○: チャンネル変更を実行する
×: チャンネル変更を実行しない

※ 起動時、設定変更時は、使用されていたチャンネルが変更される可能性があります。

5. 設定例

無線LANの使用場所

[無線設定] - [共通] - [基本無線設定] [無線LANの使用場所]

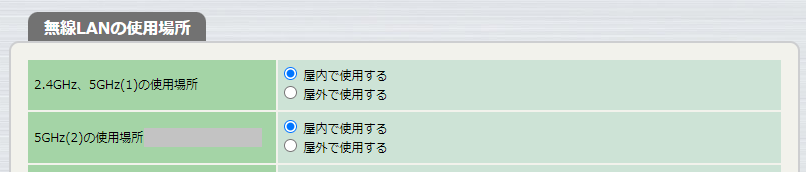

無線LANの使用場所
無線LANの使用場所
  • 2.4GHz、5GHz(1)の使用場所 を 屋内で使用する に設定します。

  • 5GHz(2)の使用場所 を 屋内で使用する に設定します。

本設定は本機能を利用する上で直接関係するものではありません。ただし、各周波数帯の設定で推奨値を使用する場合に影響します。
無線 2.4GHz

[無線設定] - [共通] - [基本無線設定] [2.4GHz 基本]

  • 1日1回、2:00にチェックし、接続中の無線端末がなければチャンネルを変更します。

  • 自動チャンネル選択範囲 を 1ch 6ch に設定します。

無線 5GHz(1)

[無線設定] - [共通] - [基本無線設定] [5GHz(1) 基本]

  • 1日1回、3:00にチェックし、接続中の無線端末がなければチャンネルを変更します。

  • 自動チャンネル選択範囲 を [モデル毎の推奨値を使用する] に設定します。

  • DFSチャンネル選択範囲 を [モデル毎の推奨値を使用する] に設定します。

無線 5GHz(2)

[無線設定] - [共通] - [基本無線設定] [5GHz(2) 基本]

  • 1日1回、4:00にチェックし、接続中の無線端末があってもチャンネルを変更します。

  • 自動チャンネル選択範囲 を 100ch 116ch 132ch に設定します。

  • DFSチャンネル選択範囲 を 36ch に設定します。

設定例
設定例
設定送信

設定した内容を反映させるために設定送信を行います。
[設定送信] - [設定送信] 送信先をチェックして [送信] ボタンを押します。

設定例での 5GHz(1) の 自動チャンネル選択範囲 の設定値について

設定例での 5GHz(1) の DFSチャンネル選択範囲 の設定値について

6. チャンネル選択範囲の推奨値

[自動チャンネル選択範囲] および [DFSチャンネル選択範囲] で [モデル毎の推奨値を使用する] (2.4GHz では [推奨値を使用する]) を選択した場合、モデル毎に使用が推奨されるチャンネルが選択されます。また、推奨値は [無線LANの使用場所] などの無線設定にも依存して変わります。モデル毎の推奨値を下表にまとめます。

表 1. WLX413/WLX212/WLX222 2.4GHz 自動チャンネル選択範囲の推奨値

No.

無線設定

推奨値 (チャンネル)

チャンネル幅

プライマリチャンネル

1

40MHz

下側波帯

1 6

2

上測波帯

6 11

3

20MHz

-

1 6 11

表 2. WLX413 5GHz(1) 自動チャンネル選択範囲の推奨値

No.

無線設定

推奨値 (チャンネル)

5GHz(2)
動作モード

無線LANの使用場所

チャンネル幅

プライマリ
チャンネル

プライマリ
40MHz
チャンネル

5GHz(1)

5GHz(2)

1

ノーマル

屋内

屋内

80MHz

下側波帯

下側波帯

36 52

2

上測波帯

44 60

3

上側波帯

下側波帯

40 56

4

上測波帯

48 64

5

40MHz

下側波帯

-

36 44 52 60

6

上側波帯

-

40 48 56 64

7

20MHz

-

-

36 40 44 48 52 56 60 64

8

屋内

屋外

80MHz

下側波帯

下側波帯

36 52

9

上測波帯

44 60

10

上側波帯

下側波帯

40 56

11

上測波帯

48 64

12

40MHz

下側波帯

-

36 44 52 60

13

上側波帯

-

40 48 56 64

14

20MHz

-

-

36 40 44 48 52 56 60 64

15

屋外

屋内

80MHz

下側波帯

下側波帯

100 116 132

16

上測波帯

108 124 140

17

上側波帯

下側波帯

104 120 136

18

上測波帯

112 128 144

19

40MHz

下側波帯

-

100 108 116 124 132 140

20

上側波帯

-

104 112 120 128 136 144

21

20MHz

-

-

100 104 108 112 116 120 124 128
132 136 140 144

22

屋外

屋外

80MHz

下側波帯

下側波帯

100

23

上測波帯

108

24

上側波帯

下側波帯

104

25

上測波帯

112

26

40MHz

下側波帯

-

100 108

27

上側波帯

-

104 112

28

20MHz

-

-

100 104 108 112

29

Fast DFS

屋内

屋内

80MHz

下側波帯

下側波帯

52 100 116 132

30

上測波帯

60 108 124 140

31

上側波帯

下側波帯

56 104 120 136

32

上測波帯

64 112 128 144

33

40MHz

下側波帯

-

52 60 100 108 116 124 132 140

34

上側波帯

-

56 64 104 112 120 128 136 144

35

20MHz

-

-

52 56 60 64 100 104 108 112
116 120 124 128 132 136 140 144

36

屋外

屋外

80MHz

下側波帯

下側波帯

100 116 132

37

上測波帯

108 124 140

38

上側波帯

下側波帯

104 120 136

39

上測波帯

112 128 144

40

40MHz

下側波帯

-

100 108 116 124 132 140

41

上側波帯

-

104 112 120 128 136 144

42

20MHz

-

-

100 104 108 112 116 120 124 128
132 136 140 144

表 3. WLX413 5GHz(2) 自動チャンネル選択範囲の推奨値

No.

無線設定

推奨値 (チャンネル)

5GHz(2)
動作モード

無線LANの使用場所

チャンネル幅

プライマリ
チャンネル

プライマリ
40MHz
チャンネル

5GHz(1)

5GHz(2)

1

ノーマル

屋内

屋内

80MHz

下側波帯

下側波帯

100 116 132

2

上測波帯

108 124 140

3

上側波帯

下側波帯

104 120 136

4

上測波帯

112 128 144

5

40MHz

下側波帯

-

100 108 116 124 132 140

6

上側波帯

-

104 112 120 128 136 144

7

20MHz

-

-

100 104 108 112 116 120 124 128
132 136 140 144

8

屋内

屋外

80MHz

下側波帯

下側波帯

100 116 132

9

上測波帯

108 124 140

10

上側波帯

下側波帯

104 120 136

11

上測波帯

112 128 144

12

40MHz

下側波帯

-

100 108 116 124 132 140

13

上側波帯

-

104 112 120 128 136 144

14

20MHz

-

-

100 104 108 112 116 120 124 128
132 136 140 144

15

屋外

屋内

80MHz

下側波帯

下側波帯

36 52

16

上測波帯

44 60

17

上側波帯

下側波帯

40 56

18

上測波帯

48 64

19

40MHz

下側波帯

-

36 44 52 60

20

上側波帯

-

40 48 56 64

21

20MHz

-

-

36 40 44 48 52 56 60 64

22

屋外

屋外

80MHz

下側波帯

下側波帯

116 132

23

上測波帯

124 140

24

上側波帯

下側波帯

120 136

25

上測波帯

128 144

26

40MHz

下側波帯

-

116 124 132 140

27

上側波帯

-

120 128 136 144

28

20MHz

-

-

116 120 124 128 132 136 140 144

表 4. WLX413 5GHz(1) DFSチャンネル選択範囲の推奨値

No.

無線設定

推奨値 (チャンネル)

5GHz(2)
動作モード

無線LANの使用場所

チャンネル幅

プライマリ
チャンネル

プライマリ
40MHz
チャンネル

5GHz(1)

5GHz(2)

1

ノーマル

屋内

屋内

80MHz

下側波帯

下側波帯

36

2

上測波帯

44

3

上側波帯

下側波帯

40

4

上測波帯

48

5

40MHz

下側波帯

-

36 44

6

上側波帯

-

40 48

7

20MHz

-

-

36 40 44 48

8

屋内

屋外

80MHz

下側波帯

下側波帯

36

9

上測波帯

44

10

上側波帯

下側波帯

40

11

上測波帯

48

12

40MHz

下側波帯

-

36 44

13

上側波帯

-

40 48

14

20MHz

-

-

36 40 44 48

15

屋外

屋内

80MHz

下側波帯

下側波帯

100 116 132

16

上測波帯

108 124 140

17

上側波帯

下側波帯

104 120 136

18

上測波帯

112 128 144

19

40MHz

下側波帯

-

100 108 116 124 132 140

20

上側波帯

-

104 112 120 128 136 144

21

20MHz

-

-

100 104 108 112 116 120 124 128
132 136 140 144

22

屋外

屋外

80MHz

下側波帯

下側波帯

100 116 132

23

上測波帯

108 124 140

24

上側波帯

下側波帯

104 120 136

25

上測波帯

112 128 144

26

40MHz

下側波帯

-

100 108 116 124 132 140

27

上側波帯

-

104 112 120 128 136 144

28

20MHz

-

-

100 104 108 112 116 120 124 128
132 136 140 144

表 5. WLX413 5GHz(2) DFSチャンネル選択範囲の推奨値

No.

無線設定

推奨値 (チャンネル)

5GHz(2)
動作モード

無線LANの使用場所

チャンネル幅

プライマリ
チャンネル

プライマリ
40MHz
チャンネル

5GHz(1)

5GHz(2)

1

ノーマル

屋内

屋内

80MHz

下側波帯

下側波帯

36

2

上測波帯

44

3

上側波帯

下側波帯

40

4

上測波帯

48

5

40MHz

下側波帯

-

36 44

6

上側波帯

-

40 48

7

20MHz

-

-

36 40 44 48

8

屋内

屋外

80MHz

下側波帯

下側波帯

100 116 132

9

上測波帯

108 124 140

10

上側波帯

下側波帯

104 120 136

11

上測波帯

112 128 144

12

40MHz

下側波帯

-

100 108 116 124 132 140

13

上側波帯

-

104 112 120 128 136 144

14

20MHz

-

-

100 104 108 112 116 120 124 128
132 136 140 144

15

屋外

屋内

80MHz

下側波帯

下側波帯

36

16

上測波帯

44

17

上側波帯

下側波帯

40

18

上測波帯

48

19

40MHz

下側波帯

-

36 44

20

上側波帯

-

40 48

21

20MHz

-

-

36 40 44 48

22

屋外

屋外

80MHz

下側波帯

下側波帯

100 116 132

23

上測波帯

108 124 140

24

上側波帯

下側波帯

104 120 136

25

上測波帯

112 128 144

26

40MHz

下側波帯

-

100 108 116 124 132 140

27

上側波帯

-

104 112 120 128 136 144

28

20MHz

-

-

100 104 108 112 116 120 124 128
132 136 140 144

表 6. WLX212/WLX222 5GHz(1) 自動チャンネル選択範囲の推奨値

No.

無線設定

推奨値 (チャンネル)

無線LANの使用場所

チャンネル幅

プライマリ
チャンネル

プライマリ
40MHz
チャンネル

5GHz(1)

1

屋内

80MHz

下側波帯

下側波帯

36 52 100 116 132

2

上測波帯

44 60 108 124 140

3

上側波帯

下側波帯

40 56 104 120 136

4

上測波帯

48 64 112 128 144

5

40MHz

下側波帯

-

36 44 52 60 100 108 116 124 132 140

6

上側波帯

-

40 48 56 64 104 112 120 128 136 144

7

20MHz

-

-

36 40 44 48 52 56 60 64
100 104 108 112 116 120 124 128 132 136 140 144

8

屋外

80MHz

下側波帯

下側波帯

100 116 132

9

上測波帯

108 124 140

10

上側波帯

下側波帯

104 120 136

11

上測波帯

112 128 144

12

40MHz

下側波帯

-

100 108 116 124 132 140

13

上側波帯

-

104 112 120 128 136 144

14

20MHz

-

-

100 104 108 112 116 120 124 128 132 136 140 144

表 7. WLX212/WLX222 5GHz(1) DFSチャンネル選択範囲の推奨値

No.

無線設定

推奨値 (チャンネル)

無線LANの使用場所

チャンネル幅

プライマリ
チャンネル

プライマリ
40MHz
チャンネル

5GHz(1)

1

屋内

80MHz

下側波帯

下側波帯

36

2

上測波帯

44

3

上側波帯

下側波帯

40

4

上測波帯

48

5

40MHz

下側波帯

-

36 44

6

上側波帯

-

40 48

7

20MHz

-

-

36 40 44 48

8

屋外

80MHz

下側波帯

下側波帯

100 116 132

9

上測波帯

108 124 140

10

上側波帯

下側波帯

104 120 136

11

上測波帯

112 128 144

12

40MHz

下側波帯

-

100 108 116 124 132 140

13

上側波帯

-

104 112 120 128 136 144

14

20MHz

-

-

100 104 108 112 116 120 124 128 132 136 140 144
