LED 表示
1. 概要
本製品 には、[POWER] [LAN] [YNO] [WLAN] の4種類の LED が搭載されています。
LEDの搭載位置および動作の概要は以下の通りです。

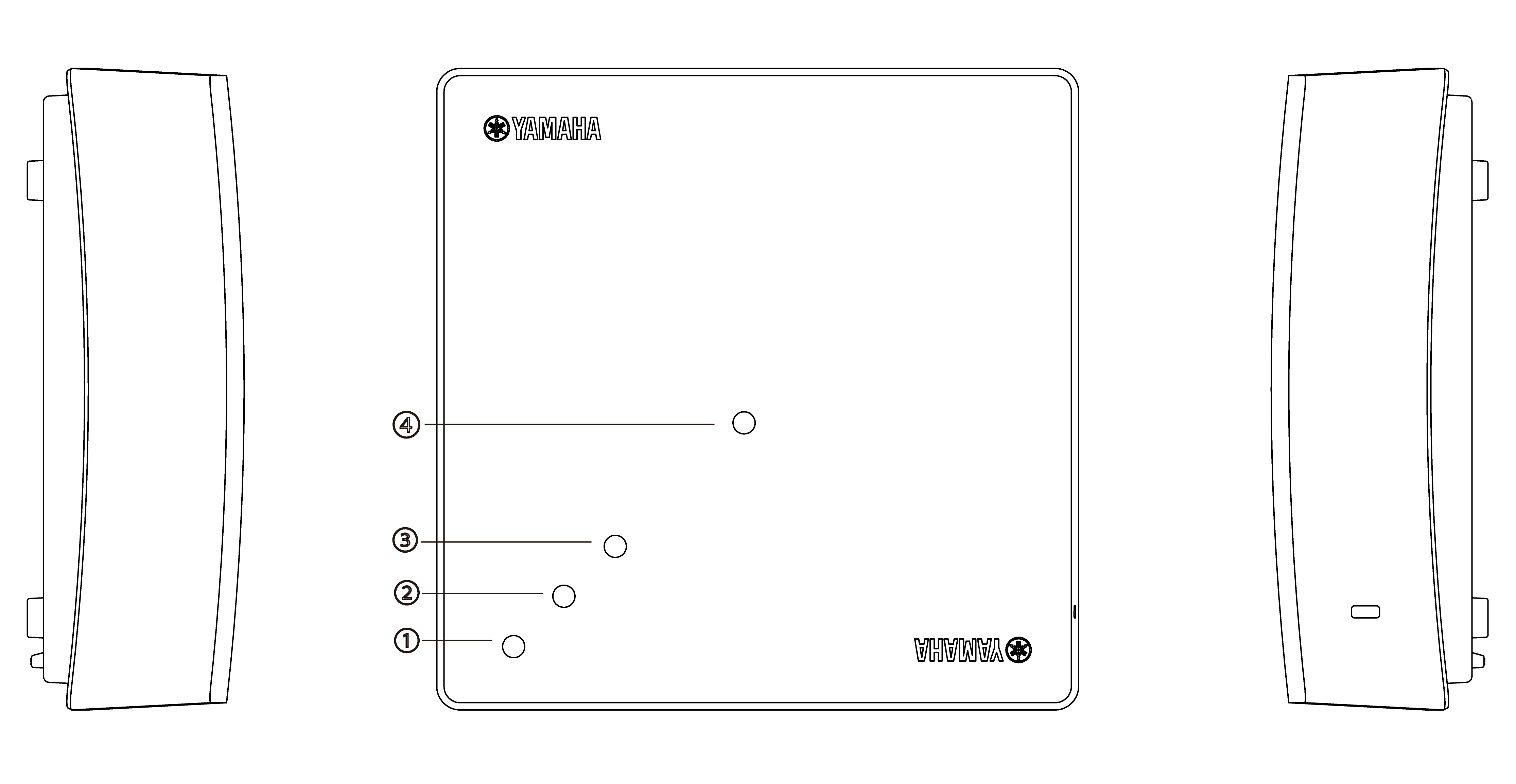

- LED の搭載位置
-
- ① POWERインジケーター
-
本製品の電源状態、動作状態を示します。
POWERインジケーター 状態 消灯
電源が切れています。
点灯 (青色)
動作中です。
点滅 (青色)
起動処理中です。
点灯 (橙色)
起動前のハードウェアチェックを実施中、またはPoEの給電電力が不足しています。
点滅 (橙色)
起動処理に、異常が発生しています。
- ② LANインジケーター
-
LANの使用状態や本製品のインターネットへの接続状態を示します。
LANインジケーター 状態 消灯
ネットワークに接続していません。
点灯 (青色)
インターネットに接続しています。
点滅 (青色)
ネットワークに接続していますが、インターネットには接続していません。
- ③ YNOインジケーター
-
YNOの使用状態やYNOマネージャーとの接続状態を示します。
YNOインジケーター 状態 消灯
YNOエージェント機能を「使用しない」に設定しています。
点灯 (青色)
YNOを利用できます。
点滅 (青色)
YNOエージェント機能を「使用する」に設定してから、まだ一度もYNOに接続していません。
点灯 (橙色)
YNOの管理対象外です。
点滅 (橙色)
YNOとの接続に、異常が発生しています。
- ④ WLANインジケーター
-
無線LANの使用状態を示します。
WLANインジケーター 状態 消灯
無線LANを利用できます。
点滅 (青色)
DFSレーダーの検出中、または無線LANを利用できない状態です。
2. 対応ファームウェアリビジョン
このページで説明する内容は、以下のファームウェアを対象としています。
モデル | ファームウェア |
---|---|
WLX212 |
Rev.21.00.02以降 |
WLX413 |
Rev.22.00.01以降 |
WLX222 |
Rev.24.00.01以降 |
WLX322 |
Rev.25.00.02以降 |
WLX323 |
Rev.25.01.02以降 |
3. LED 表示の記載方法
LED 表示の説明ため、以下の記載方法を用います。
-
■ は LED消灯、 ■ 、 ■ は各色での LED 点灯 または LED 点滅、 -(ハイフン) は動作とLED表示が関係しないことを示します。
-
LED の点滅パターンを以下に示します。
表記 点滅パターン " 点滅パターン 1 "
500ms 点灯 / 500ms 消灯
" 点滅パターン 2 "
250ms 点灯 / 250ms 消灯
" 点滅パターン 3 "
250ms 点灯 / 250ms 消灯 / 250ms 点灯 / 1250ms 消灯
" 点滅パターン 4 "
200ms 点灯 / 100ms 消灯 / 200ms 点灯 / 1500ms 消灯
" 点滅パターン 5 "
500ms 点灯 / 1500ms 消灯
4. システム起動時のLED表示
4.1. 起動時のLED表示パターン(正常時)
4.1.1. 電源投入直後
POWER | LAN | YNO | WLAN |
---|---|---|---|
■ |
■ |
■ |
■ |
"POWER 青 " 、 "LAN 青 " 、 "YNO 青 " および "WLAN 青 " 全 LED が点灯する。
4.1.2. 起動中1
電源を投入ししばらくすると、この状態に遷移します。起動前のハードウェアチェックを実施中です。
POWER | LAN | YNO | WLAN |
---|---|---|---|
■ |
■ |
■ |
■ |
"POWER 橙(オレンジ) " 、 "LAN 青 " 、 "YNO 青 " および "WLAN 青 " 全 LED が点灯する。
4.1.3. 起動中2
ハードウェアチェックが完了すると、この状態に遷移します。システムの起動を行っています。
POWER | LAN | YNO | WLAN |
---|---|---|---|
■ |
■ |
■ |
■ |
"POWER 青 " LED が "点滅パターン 1" を繰り返す。
4.2. 起動時のLED表示パターン(異常時)
起動が正常にできない場合は、以下のいずれかのパターンでLED表示します。
繰り返しいずれかのLED表示になる場合は、サポート窓口に連絡してください。
4.2.1. 起動失敗パターン1
POWER | LAN | YNO | WLAN |
---|---|---|---|
■ |
■ |
■ |
■ |
"POWER 橙(オレンジ) " 、 "LAN 橙(オレンジ) " 、 "YNO 橙(オレンジ) " および "WLAN 橙(オレンジ) " が "点滅パターン 1" を繰り返す。
4.2.2. 起動失敗パターン2
POWER | LAN | YNO | WLAN |
---|---|---|---|
■ |
■ |
■ |
■ |
"POWER 橙(オレンジ) " 、 "LAN 橙(オレンジ) " 、 "YNO 橙(オレンジ) " および "WLAN 橙(オレンジ) " が "点滅パターン 3" を繰り返す。
5. 有線LANの状態を示すLED表示
5.1. Link Downしている状態
有線LANケーブルが接続されていないなど、Link Downしているときは以下の表示になります。
POWER | LAN | YNO | WLAN |
---|---|---|---|
- |
■ |
- |
- |
"LAN" LED が消灯する。
5.2. Link UPしている状態
有線LANケーブルが接続されLink UPしているが、本製品がインターネットへ接続できないときは以下の表示になります。
POWER | LAN | YNO | WLAN |
---|---|---|---|
- |
■ |
- |
- |
"LAN 青 " LED "点滅パターン 1" を繰り返す。
メモ
|
5.3. Link UPし、インターネット接続に接続している
有線LANケーブルが接続されLink UPし、本製品がインターネットへ接続できたときは以下の表示になります。
POWER | LAN | YNO | WLAN |
---|---|---|---|
- |
■ |
- |
- |
"LAN 青 " LED が点灯する。
6. 無線LANの動作状態を示すLED表示
6.1. 無線LANが正常に動作しているとき
いずれかの無線LAN インターフェースが有効に設定され、正常動作を行っているときは以下の表示になります。
POWER | LAN | YNO | WLAN |
---|---|---|---|
- |
- |
- |
■ |
"WLAN" LED が消灯する。
6.2. 無線LAN設定なし
すべての無線LAN インターフェースが無効に設定されているときは以下の表示になります。
POWER | LAN | YNO | WLAN |
---|---|---|---|
- |
- |
- |
■ |
"WLAN 青 " LED "点滅パターン 5" を繰り返す。
6.2.1. DFS チャネルチェック中
5GHz の無線LANインターフェースでW53(52-64ch)もしくはW56(100ch-140ch)を使用する場合、無線LANの使用開始前に1分間レーダー検出を行うことが義務付けられています。
このレーダー検出が行われている間は以下のLED表示になります。
POWER | LAN | YNO | WLAN |
---|---|---|---|
- |
- |
- |
■ |
"WLAN 青 " LED が "点滅パターン 4" を繰り返す。
7. YNOの動作状態を示すLED表示
7.2. YNOに接続しYNOから管理できる状態のとき
YNOとの接続し、YNOから管理できる状態になると、LEDは以下の表示になります。
POWER | LAN | YNO | WLAN |
---|---|---|---|
- |
- |
■ |
- |
"YNO 青 " LED が点灯する。
7.3. YNOとの接続が途絶えたとき
YNOに接続しYNOから管理されていたが、何らかの理由でYNOとの接続が途絶えたときは以下の表示になります。
POWER | LAN | YNO | WLAN |
---|---|---|---|
- |
- |
■ |
- |
"YNO 橙(オレンジ) " LED が "点滅パターン 1" を繰り返す。
7.4. YNOが有効だがYNOとの接続が一度も行えていないとき
YNOが有効に設定されているが一度もYNOと接続が成功したことがないときは、以下の表示になります。
POWER | LAN | YNO | WLAN |
---|---|---|---|
- |
- |
■ |
- |
"YNO 青 " LED が "点滅パターン 1" を繰り返す。
7.5. YNOに接続したが本機がYNOの管理対象となっていないとき
YNOとの接続したがYNOで本機が管理対象外機器として設定されているとき、LEDは以下の表示になります。
POWER | LAN | YNO | WLAN |
---|---|---|---|
- |
- |
■ |
- |
"YNO 橙(オレンジ) " LED が点灯する。
7.6. AP登録の解除を実施するとき
本機をYNO管理から登録解除するためにCONFIGボタンを長押しし、登録解除が行える状態になると以下のLED表示になります。
POWER | LAN | YNO | WLAN |
---|---|---|---|
■ |
■ |
■ |
■ |
"POWER 青 " 、 "LAN 青 " 、 "YNO 橙(オレンジ) " および "WLAN 青 " が "点滅パターン 1" を繰り返す。
このLED表示の状態でCONFIGボタンを離すと登録解除が行われます。
詳しい手順については、以下のYNO登録解除のページを参照してください。
YNO登録解除
8. システムの状態を表すLED表示
8.1. 「ここです」 動作を示すLED表示
「ここです」機能が動作しているときは、以下のLED表示になります。
POWER | LAN | YNO | WLAN |
---|---|---|---|
■ |
■ |
■ |
■ |
"POWER 青 " 、 "LAN 青 " 、 "YNO 青 " および "WLAN 青 " が "点滅パターン 1" を繰り返す。
8.2. ファームウェアリビジョンアップ中のLED表示
ファームウェアリビジョンアップ実行中は、以下のLED表示になります。
POWER | LAN | YNO | WLAN |
---|---|---|---|
■ |
■ |
■ |
■ |
"POWER 青 " / "LAN 青 " / "YNO 青 " / "WLAN 青 " / "YNO 青 " / "LAN 青 " / "POWER 青 " / "LAN 青 " / … の順番でそれぞれのLEDが500ms 点灯する
8.3. PoEの供給電力不足を示すLED表示
無線機能を使用するにあたりPoEの給電電力が不足している場合、以下のLED表示になります。
POWER | LAN | YNO | WLAN |
---|---|---|---|
■ |
- |
- |
■ |
"POWER 橙(オレンジ) " が点灯 、 "WLAN 青 " が "点滅パターン 5" を繰り返す。
本LED表示は以下のモデルのみに該当します。
|
9. LEDの消灯機能
LEDの点灯/点滅が気になるときは、仮想コントローラーのWeb GUIの[管理機能] - [LED]よりLEDを消灯に設定してください。
設定は 使用する / POWER LED のみ使用する / 使用しない(消灯) の3段階で設定できます。
