1. 概要

本機能はiOSデバイスで無線LANの設定をかんたんに行えるようにするためのQRコード「かんたん接続QRコード」を生成する機能です。

本機能で作成したかんたん接続QRコードをiOSデバイスのカメラアプリ(iOSに標準で搭載されているカメラ機能)で読み取ることで、iOSデバイスをかんたんに本製品の無線LANに接続できます。

2. 注意事項

  • かんたん接続QRコードの内容は暗号化されていません。このQRコードにはSSIDやWPAのPSK (事前共有鍵)が平文で書き込まれています。従って、このQRコードに記載されているSSIDに接続させたくない人にはQRコードを見せないように注意してください。

  • 本機能はWi-Fi CERTIFIED Easy Connectではありません。

  • 本機能はマスターAPでのみ使用できます。

  • かんたん接続QRコードはiOS 11以上のカメラアプリでのみ読み取ることができます。(その他のOSはサポートしません)

  • かんたん接続QRコードを読み取って接続できる無線LANアクセスポイントは、そのQRコードを生成したマスターAPで設定したWLXシリーズのみです。(WLXシリーズ以外の無線LANアクセスポイントはサポート対象外です。)

  • SSIDの文字列またはWPAのPSKに'|' (パイプ)が含まれているVAPではかんたん接続QRコードを表示できません。(「表示」リンクが表示されません。)

  • iOSのWebブラウザ(Safari)ではかんたん接続QRコードを画像ファイルとしてダウンロードできません。(Webブラウザ上での表示は可能です。)

  • 画像ファイルとしてダウンロードしたかんたん接続QRコードを印刷したり画像表示ソフトで表示したりして使用するときは、QRコードの周りに余白を入れてください。余白が無かったり、QRコードの周りが黒い状態だと、iOSデバイスでQRコードを読み取れない場合があります。

3. 対応ファームウェアリビジョン

モデル ファームウェア

WLX212

Rev.21.00.08以降

4. 用語定義

iOSデバイス

iPhoneとiPadの総称として使用しています。iPadのOSはiOSではなくiPadOSですが、ここでは区別しません。

5. 設定・操作方法

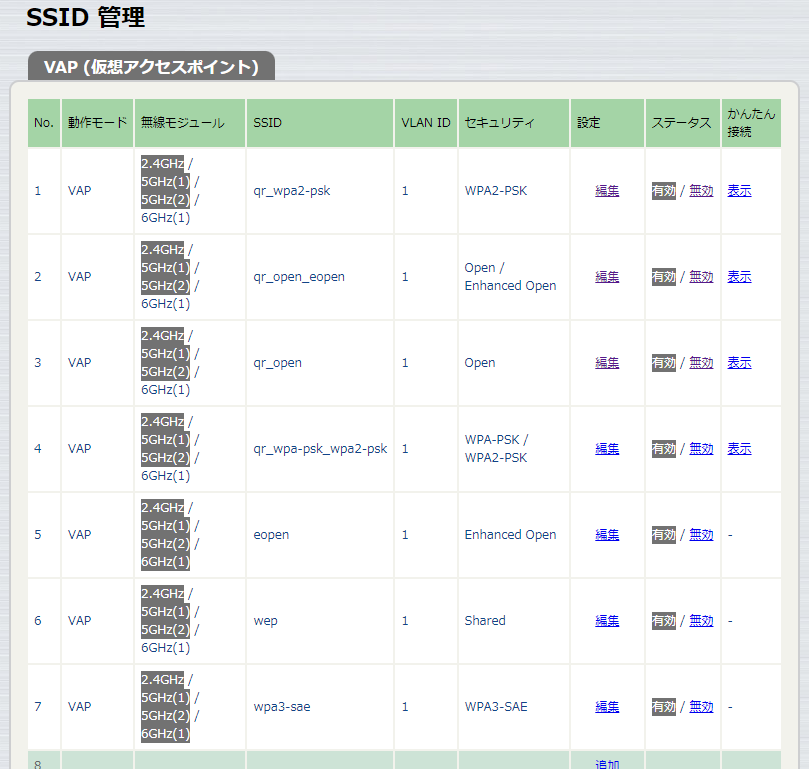

[無線設定] - [共通] - [SSID 管理]
  • 「VAP (仮想アクセスポイント)」-「かんたん接続」-「表示」リンク
    かんたん接続QRコードを表示するためのリンクです。
    このリンクをクリックすると、かんたん接続QRコードを表示する画面が開きます。
    「表示」リンクはセキュリティーの設定が以下のVAPだけ表示されます。

    認証方式 暗号化方式

    Open

    NONE

    Open/Enhanced Open

    -

    WPA2-PSK

    AES, Mixed

    WPA-PSK/WPA2-PSK

    AES, Mixed

    また、SSIDの文字列またはWPAのPSKに'|' (パイプ)が含まれているVAPでは「表示」リンクは表示されません。

    SSID 管理
    SSID 管理
  • 「かんたん接続QRコード (iOS用)」
    かんたん接続QRコードの表示をしたり、画像ファイルとしてダウンロードしたりするための画面です。

    かんたん接続QRコード (iOS用)
    かんたん接続QRコード (iOS用)
    • 「SSID」:かんたん接続QRコードを表示している対象のVAPのSSIDです。

    • 「QRコード」:かんたん接続QRコードです。

    • 「ダウンロードする画像のサイズ」プルダウンメニュー:「ダウンロード」ボタンをクリックしたときにダウンロードされるかんたん接続QRコードの画像の大きさを選択できます。「大」「中」「小」から選択できます。

    • 「印刷画面」ボタン:かんたん接続QRコードの印刷用の画面を開きます。

    • 「印刷画面にPSK(事前共有鍵)を表示する」チェックボックス:チェックを入れると印刷画面にPSK(事前共有鍵)を表示します。

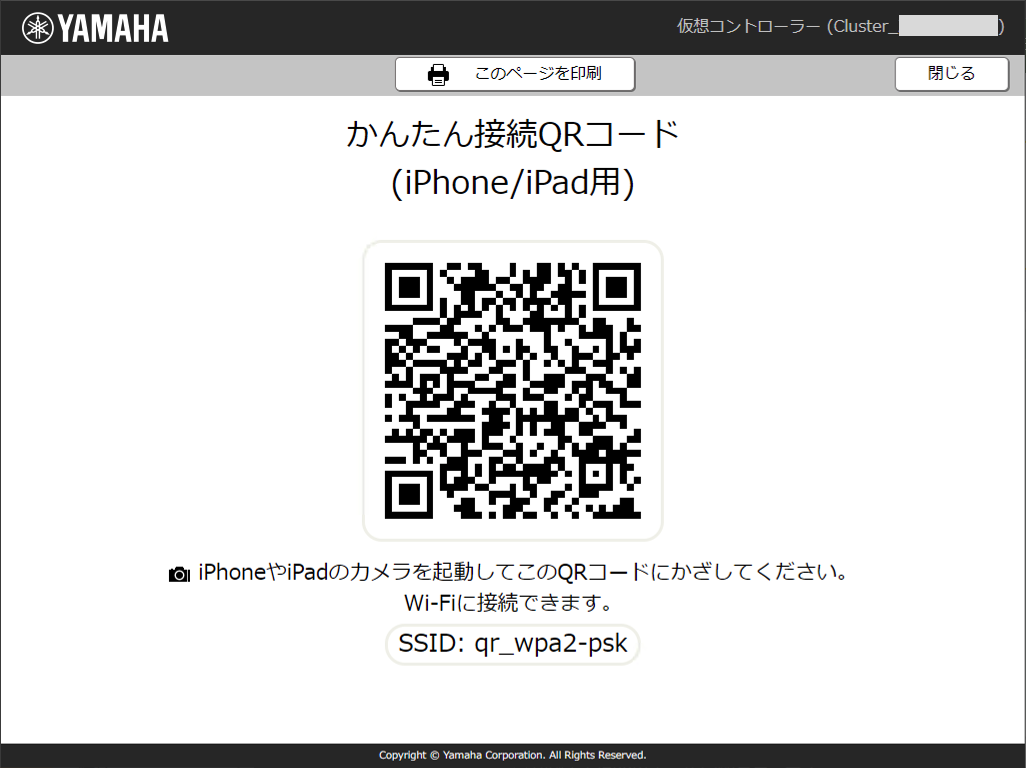

  • 「かんたん接続QRコード(iPhone/iPad用)」(印刷画面)
    かんたん接続QRコードを印刷するための画面です。かんたん接続QRコードを掲示したい場合などに使用します。

    かんたん接続QRコード(iPhone/iPad用) (印刷画面)
    かんたん接続QRコード(iPhone/iPad用) (印刷画面)
    • 「このページを印刷」ボタン:Webブラウザの印刷機能を使用して、印刷画面に表示されているレイアウトでかんたん接続QRコードを印刷します。(画面上下のヘッダーやフッターは印刷されません)

    • 「閉じる」ボタン:印刷画面を閉じます。

6. iOSデバイスでの接続手順

  1. iOSデバイスのカメラアプリを起動して「写真」モードでかんたん接続QRコードをカメラ画面の枠内に入れます。
    シャッターボタンを押す必要はありません。

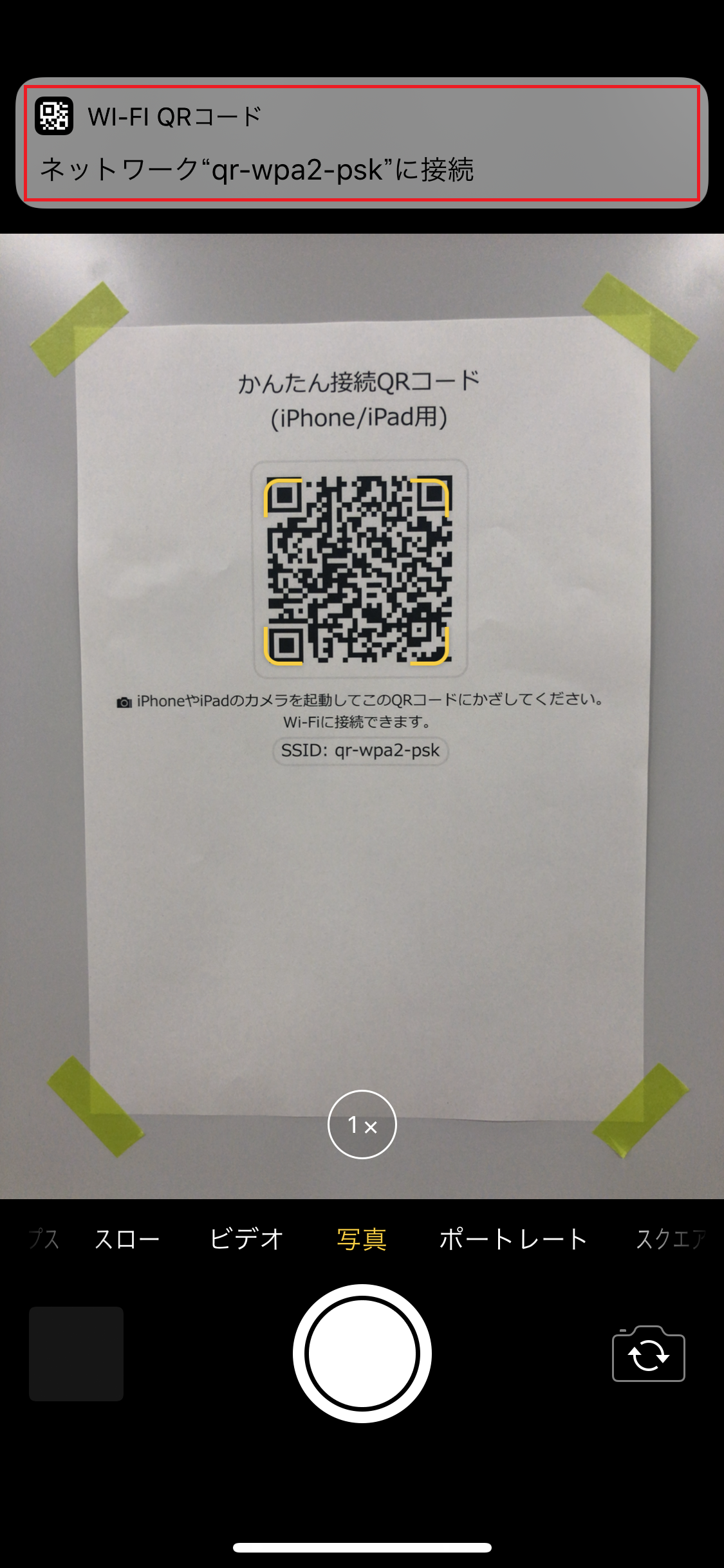

  2. カメラ画面の上部に「WI-FI QRコード」-「ネットワーク" QRコードを生成したVAPのSSID "に接続」と書かれた枠が表示されるので、枠内をタップしてください。

    sc qrcode iPhone op 01
  3. カメラ画面の中央に「Wi-Fiネットワーク"QRコードを生成したVAPのSSID"に接続しますか?」と表示されるので、「接続」をタップしてください。APに接続できます。

    sc qrcode iPhone op 02

※QRコードは株式会社デンソーウェーブの登録商標です。
