自動チャンネル変更機能
1. 概要
自動チャンネル変更機能とは、1日1回設定された時刻に周囲の電波状況をチェックし、電波干渉が少ないと判断したチャンネルに自動的に変更する機能です。チャンネル設定を「自動」にした場合、システムの起動時や無線設定の変更時以外に、定時変更できます。
2. 注意事項
-
本機能は、仮想コントローラーのWeb GUI [無線設定] - [共通] - [基本無線設定] で [チャンネル] を「自動」に設定し、[設定送信] - [設定送信] にて各 AP に設定を送信したときに使用できます。
-
本機能によりチャンネルが変更されるときには、一時的に無線端末との接続が切断されます。
-
無線モジュール 5GHz(2) の設定はWLX323またはWLX413でのみ利用できます。
-
無線モジュール 6GHz(1) の設定はWLX323でのみ利用できます。
-
WLX413で無線モジュール 5GHz(2) の動作モードが 「Fast DFS モード」であるときは、 5GHz(2) で本機能を利用できません。
-
以下のファームウェアでは [自動チャンネル選択範囲] または [DFS チャンネル選択範囲] 項目で [モデル毎の推奨値を使用する] (2.4GHz では [推奨値を使用する]) を選択できません。
-
WLX212 Rev.21.00.10以前
-
WLX413 Rev.22.00.03以前
-
WLX222 Rev.24.00.01以前
-
3. 対応ファームウェアリビジョン
このページで説明する内容は、以下のファームウェアを対象としています。
モデル | ファームウェア |
---|---|
WLX212 |
Rev.21.00.02以降 |
WLX413 |
Rev.22.00.01以降 |
WLX222 |
Rev.24.00.01以降 |
WLX322 |
Rev.25.00.02以降 |
WLX323 |
Rev.25.01.02以降 |
4. 詳細
4.1. 基本動作
本機能は、仮想コントローラーのWeb GUI [無線設定] - [共通] - [基本無線設定] で [チャンネル] を「自動」に設定し、[設定送信] - [設定送信] にて各 AP に設定を送信したときに使用できます。
起動時と無線設定時、他APが送信したビーコンの電波強度とノイズレベルを基に使用するチャンネルを決定します。
[チャンネルの自動再選択] 項目の [動作設定] で「状況に応じて定期的に再選択する」を選択して時刻を入力すると、1日に1回設定した時刻にチャンネルを変更します。
[チャンネルの自動再選択] 項目の [端末接続中の動作] で 「チャンネルを変更しない」を選択すると、接続中の無線端末が存在する場合は、 チャンネルの変更を行わないようにできます。
4.2. Web GUI
- 自動チャンネル変更機能
-
仮想コントローラーのWeb GUI [無線設定] - [共通] - [XXX GHz 基本] で設定します。
XXX GHz 基本以下の項目を設定して [設定] ボタンを押します。
-
[チャンネル] 項目で「自動」を選択します。
-
[自動チャンネル選択範囲] 項目で変更するチャンネル範囲を指定します。
-
[モデル毎の推奨値を使用する] (2.4GHz では [推奨値を使用する]) を選択すると、使用が推奨されるチャンネルが選択されます。
自動チャンネル選択範囲 - モデル毎の推奨値を使用するなお、推奨値については以下を参照してください。
-
2.4GHz
-
5GHz(1)
-
WLX322/WLX323(6GHz(1)使用時) 5GHz(1) 自動チャンネル選択範囲の推奨値
WLX322とWLX323(6GHz(1)使用時)の 5GHz(1) の推奨値は、見える化機能の動作モードの設定にも依存します。
-
5GHz(2)
-
6GHz(1)
-
-
[手動で指定する] を選択すると、チェックボックスにより使用するチャンネルを手動で選択できます。

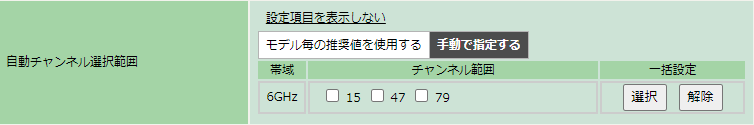

自動チャンネル選択範囲 - 手動で指定する(2.4GHz)自動チャンネル選択範囲 - 手動で指定する(5GHz)自動チャンネル選択範囲 - 手動で指定する(6GHz)6GHz(1)は [チャンネル幅] の選択にしたがって、表示されるチャンネル範囲が切り替わります。
-
-
[チャンネルの自動再選択] 項目の [動作設定] で「状況に応じて定期的に再選択する」をチェックし、チャンネルを変更する時刻を入力します。
-
無線端末が接続中のとき、無線チャンネルの変更を行わない場合は、[チャンネルの自動再選択] 項目の [端末接続中の動作] で 「チャンネルを変更しない」をチェックします。
-
- DFSチャンネル選択機能
-
仮想コントローラーのWeb GUI [無線設定] - [共通] - [5GHz(X) 基本] で設定します。
5GHz(X) 基本以下の項目を設定して [設定] ボタンを押します。
-
[DFS チャンネル選択範囲] 項目で変更する DFS チャンネル範囲を指定します。
-
[モデル毎の推奨値を使用する] を選択すると、モデル毎に使用が推奨されるチャンネルが選択されます。
DFSチャンネル選択範囲 - モデル毎の推奨値を使用するなお、推奨値については以下を参照してください。
-
5GHz(1)
-
WLX322/WLX323(6GHz(1)使用時) 5GHz(1) DFSチャンネル選択範囲の推奨値
WLX322とWLX323(6GHz(1)使用時)の 5GHz(1) の推奨値は、見える化機能の動作モードの設定にも依存します。
-
5GHz(2)
-
-
[手動で指定する] を選択すると、チェックボックスにより使用するチャンネルを手動で選択できます。
DFSチャンネル選択範囲 - 手動で指定するDFS チャンネル選択範囲でW52のチャンネルのみを選択すると、レーダー検出によりチャンネルが移動したときに1分間の通信途絶を防ぐことができます。 WLX413は動作モードが 「ノーマルモード」のときに設定が行なえます。
WLX322とWLX323では常に [モデル毎の推奨値を使用する] 設定となるため、[手動で指定する] ことはできません。
-
-
4.3. チャンネル変更動作
次のような設定の組み合わせと接続中の無線端末の有無により、チャンネル変更を実行するかどうかを決定します。
接続中の無線端末 |
||||
有り |
無し |
|||
動作設定 |
再選択しない |
× |
× |
|
状況に応じて定期的に再選択する |
無線端末接続中はチャンネルを変更しない |
× |
○ |
|
無線端末接続中でもチャンネルを変更する |
○ |
○ |
○: チャンネル変更を実行する
×: チャンネル変更を実行しない
※ 起動時、設定変更時は、使用されていたチャンネルが変更される可能性があります。
5. 設定例

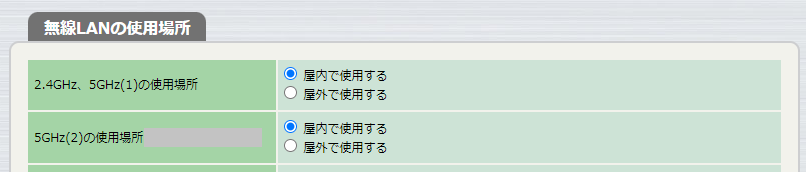

- 無線LANの使用場所
-
[無線設定] - [共通] - [基本無線設定] [無線LANの使用場所]
無線LANの使用場所-
2.4GHz、5GHz(1)の使用場所 を 屋内で使用する に設定します。
-
5GHz(2)の使用場所 を 屋内で使用する に設定します。
-
本設定は本機能を利用する上で直接関係するものではありません。
ただし、5GHz(X) のチャンネル、自動チャンネル選択範囲、DFSチャンネル選択範囲で選択可能な設定値、および、自動チャンネル選択範囲、DFSチャンネル選択範囲の推奨値は本設定に依存します。 |
- 周波数帯の切り替え
-
[無線設定] - [共通] - [基本無線設定] [周波数帯の切り替え]
-
5GHz(2)と6GHz(1)の切り替え を 6GHz(1)を使用する に設定します。
-
WLX323では 周波数帯の切り替え 設定によって選択されている無線モジュールが有効となります。 |
- 無線 2.4GHz
-
[無線設定] - [共通] - [基本無線設定] [2.4GHz 基本]
-
1日1回、2:00にチェックし、接続中の無線端末がなければチャンネルを変更します。
-
自動チャンネル選択範囲 を 1ch 6ch に設定します。
-
- 無線 5GHz(1)
-
[無線設定] - [共通] - [基本無線設定] [5GHz(1) 基本]
-
1日1回、3:00にチェックし、接続中の無線端末がなければチャンネルを変更します。
-
自動チャンネル選択範囲 を [モデル毎の推奨値を使用する] に設定します。
-
DFSチャンネル選択範囲 を [モデル毎の推奨値を使用する] に設定します。
-
- 無線 5GHz(2)
-
[無線設定] - [共通] - [基本無線設定] [5GHz(2) 基本]
-
1日1回、4:00にチェックし、接続中の無線端末があってもチャンネルを変更します。
-
自動チャンネル選択範囲 を 100ch 116ch 132ch に設定します。
-
DFSチャンネル選択範囲 を 36ch に設定します。
-
- 無線 6GHz(1)
-
[無線設定] - [共通] - [基本無線設定] [6GHz(1) 基本]
-
1日1回、5:00にチェックし、接続中の無線端末があってもチャンネルを変更します。
-
自動チャンネル選択範囲 を [モデル毎の推奨値を使用する] に設定します。
-
- 設定送信
-
設定した内容を反映させるために設定送信を行います。
[設定送信] - [設定送信] 送信先をチェックして [送信] ボタンを押します。
設定例での 5GHz(1) の 自動チャンネル選択範囲 の設定値について
|
設定例での 5GHz(1) の DFSチャンネル選択範囲 の設定値について
|
設定例での 6GHz(1) の 自動チャンネル選択範囲 の設定値について
|
6. チャンネル選択範囲の推奨値
[自動チャンネル選択範囲] および [DFSチャンネル選択範囲] で [モデル毎の推奨値を使用する] (2.4GHz では [推奨値を使用する]) を選択した場合、モデル毎に使用が推奨されるチャンネルが選択されます。また、推奨値は [無線LANの使用場所] などの無線設定にも依存して変わります。モデル毎の推奨値を下表にまとめます。
No. |
無線設定 |
推奨値 (チャンネル) |
|
チャンネル幅 |
プライマリチャンネル |
||
1 |
40MHz |
下側波帯 |
1 6 |
2 |
上測波帯 |
6 11 |
|
3 |
20MHz |
- |
1 6 11 |
No. |
無線設定 |
推奨値 (チャンネル) |
|||||
5GHz(2)
|
無線LANの使用場所 |
チャンネル幅 |
プライマリ
|
プライマリ
|
|||
5GHz(1) |
5GHz(2) |
||||||
1 |
ノーマル |
屋内 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
36 52 |
2 |
上測波帯 |
44 60 |
|||||
3 |
上側波帯 |
下側波帯 |
40 56 |
||||
4 |
上測波帯 |
48 64 |
|||||
5 |
40MHz |
下側波帯 |
- |
36 44 52 60 |
|||
6 |
上側波帯 |
- |
40 48 56 64 |
||||
7 |
20MHz |
- |
- |
36 40 44 48 52 56 60 64 |
|||
8 |
屋内 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
36 52 |
|
9 |
上測波帯 |
44 60 |
|||||
10 |
上側波帯 |
下側波帯 |
40 56 |
||||
11 |
上測波帯 |
48 64 |
|||||
12 |
40MHz |
下側波帯 |
- |
36 44 52 60 |
|||
13 |
上側波帯 |
- |
40 48 56 64 |
||||
14 |
20MHz |
- |
- |
36 40 44 48 52 56 60 64 |
|||
15 |
屋外 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
|
16 |
上測波帯 |
108 124 140 |
|||||
17 |
上側波帯 |
下側波帯 |
104 120 136 |
||||
18 |
上測波帯 |
112 128 144 |
|||||
19 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
|||
20 |
上側波帯 |
- |
104 112 120 128 136 144 |
||||
21 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
|||
22 |
屋外 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 |
|
23 |
上測波帯 |
108 |
|||||
24 |
上側波帯 |
下側波帯 |
104 |
||||
25 |
上測波帯 |
112 |
|||||
26 |
40MHz |
下側波帯 |
- |
100 108 |
|||
27 |
上側波帯 |
- |
104 112 |
||||
28 |
20MHz |
- |
- |
100 104 108 112 |
|||
29 |
Fast DFS |
屋内 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
52 100 116 132 |
30 |
上測波帯 |
60 108 124 140 |
|||||
31 |
上側波帯 |
下側波帯 |
56 104 120 136 |
||||
32 |
上測波帯 |
64 112 128 144 |
|||||
33 |
40MHz |
下側波帯 |
- |
52 60 100 108 116 124 132 140 |
|||
34 |
上側波帯 |
- |
56 64 104 112 120 128 136 144 |
||||
35 |
20MHz |
- |
- |
52 56 60 64 100 104 108 112
|
|||
36 |
屋外 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
|
37 |
上測波帯 |
108 124 140 |
|||||
38 |
上側波帯 |
下側波帯 |
104 120 136 |
||||
39 |
上測波帯 |
112 128 144 |
|||||
40 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
|||
41 |
上側波帯 |
- |
104 112 120 128 136 144 |
||||
42 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
No. |
無線設定 |
推奨値 (チャンネル) |
|||||
5GHz(2)
|
無線LANの使用場所 |
チャンネル幅 |
プライマリ
|
プライマリ
|
|||
5GHz(1) |
5GHz(2) |
||||||
1 |
ノーマル |
屋内 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
2 |
上測波帯 |
108 124 140 |
|||||
3 |
上側波帯 |
下側波帯 |
104 120 136 |
||||
4 |
上測波帯 |
112 128 144 |
|||||
5 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
|||
6 |
上側波帯 |
- |
104 112 120 128 136 144 |
||||
7 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
|||
8 |
屋内 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
|
9 |
上測波帯 |
108 124 140 |
|||||
10 |
上側波帯 |
下側波帯 |
104 120 136 |
||||
11 |
上測波帯 |
112 128 144 |
|||||
12 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
|||
13 |
上側波帯 |
- |
104 112 120 128 136 144 |
||||
14 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
|||
15 |
屋外 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
36 52 |
|
16 |
上測波帯 |
44 60 |
|||||
17 |
上側波帯 |
下側波帯 |
40 56 |
||||
18 |
上測波帯 |
48 64 |
|||||
19 |
40MHz |
下側波帯 |
- |
36 44 52 60 |
|||
20 |
上側波帯 |
- |
40 48 56 64 |
||||
21 |
20MHz |
- |
- |
36 40 44 48 52 56 60 64 |
|||
22 |
屋外 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
116 132 |
|
23 |
上測波帯 |
124 140 |
|||||
24 |
上側波帯 |
下側波帯 |
120 136 |
||||
25 |
上測波帯 |
128 144 |
|||||
26 |
40MHz |
下側波帯 |
- |
116 124 132 140 |
|||
27 |
上側波帯 |
- |
120 128 136 144 |
||||
28 |
20MHz |
- |
- |
116 120 124 128 132 136 140 144 |
No. |
無線設定 |
推奨値 (チャンネル) |
|||||
5GHz(2)
|
無線LANの使用場所 |
チャンネル幅 |
プライマリ
|
プライマリ
|
|||
5GHz(1) |
5GHz(2) |
||||||
1 |
ノーマル |
屋内 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
36 |
2 |
上測波帯 |
44 |
|||||
3 |
上側波帯 |
下側波帯 |
40 |
||||
4 |
上測波帯 |
48 |
|||||
5 |
40MHz |
下側波帯 |
- |
36 44 |
|||
6 |
上側波帯 |
- |
40 48 |
||||
7 |
20MHz |
- |
- |
36 40 44 48 |
|||
8 |
屋内 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
36 |
|
9 |
上測波帯 |
44 |
|||||
10 |
上側波帯 |
下側波帯 |
40 |
||||
11 |
上測波帯 |
48 |
|||||
12 |
40MHz |
下側波帯 |
- |
36 44 |
|||
13 |
上側波帯 |
- |
40 48 |
||||
14 |
20MHz |
- |
- |
36 40 44 48 |
|||
15 |
屋外 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
|
16 |
上測波帯 |
108 124 140 |
|||||
17 |
上側波帯 |
下側波帯 |
104 120 136 |
||||
18 |
上測波帯 |
112 128 144 |
|||||
19 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
|||
20 |
上側波帯 |
- |
104 112 120 128 136 144 |
||||
21 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
|||
22 |
屋外 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
|
23 |
上測波帯 |
108 124 140 |
|||||
24 |
上側波帯 |
下側波帯 |
104 120 136 |
||||
25 |
上測波帯 |
112 128 144 |
|||||
26 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
|||
27 |
上側波帯 |
- |
104 112 120 128 136 144 |
||||
28 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
No. |
無線設定 |
推奨値 (チャンネル) |
|||||
5GHz(2)
|
無線LANの使用場所 |
チャンネル幅 |
プライマリ
|
プライマリ
|
|||
5GHz(1) |
5GHz(2) |
||||||
1 |
ノーマル |
屋内 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
36 |
2 |
上測波帯 |
44 |
|||||
3 |
上側波帯 |
下側波帯 |
40 |
||||
4 |
上測波帯 |
48 |
|||||
5 |
40MHz |
下側波帯 |
- |
36 44 |
|||
6 |
上側波帯 |
- |
40 48 |
||||
7 |
20MHz |
- |
- |
36 40 44 48 |
|||
8 |
屋内 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
|
9 |
上測波帯 |
108 124 140 |
|||||
10 |
上側波帯 |
下側波帯 |
104 120 136 |
||||
11 |
上測波帯 |
112 128 144 |
|||||
12 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
|||
13 |
上側波帯 |
- |
104 112 120 128 136 144 |
||||
14 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
|||
15 |
屋外 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
36 |
|
16 |
上測波帯 |
44 |
|||||
17 |
上側波帯 |
下側波帯 |
40 |
||||
18 |
上測波帯 |
48 |
|||||
19 |
40MHz |
下側波帯 |
- |
36 44 |
|||
20 |
上側波帯 |
- |
40 48 |
||||
21 |
20MHz |
- |
- |
36 40 44 48 |
|||
22 |
屋外 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
|
23 |
上測波帯 |
108 124 140 |
|||||
24 |
上側波帯 |
下側波帯 |
104 120 136 |
||||
25 |
上測波帯 |
112 128 144 |
|||||
26 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
|||
27 |
上側波帯 |
- |
104 112 120 128 136 144 |
||||
28 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
No. |
無線設定 |
推奨値 (チャンネル) |
|||
無線LANの使用場所 |
チャンネル幅 |
プライマリ
|
プライマリ
|
||
5GHz(1) |
|||||
1 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
36 52 100 116 132 |
2 |
上測波帯 |
44 60 108 124 140 |
|||
3 |
上側波帯 |
下側波帯 |
40 56 104 120 136 |
||
4 |
上測波帯 |
48 64 112 128 144 |
|||
5 |
40MHz |
下側波帯 |
- |
36 44 52 60 100 108 116 124 132 140 |
|
6 |
上側波帯 |
- |
40 48 56 64 104 112 120 128 136 144 |
||
7 |
20MHz |
- |
- |
36 40 44 48 52 56 60 64
|
|
8 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
9 |
上測波帯 |
108 124 140 |
|||
10 |
上側波帯 |
下側波帯 |
104 120 136 |
||
11 |
上測波帯 |
112 128 144 |
|||
12 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
|
13 |
上側波帯 |
- |
104 112 120 128 136 144 |
||
14 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128 132 136 140 144 |
No. |
無線設定 |
推奨値 (チャンネル) |
|||
無線LANの使用場所 |
チャンネル幅 |
プライマリ
|
プライマリ
|
||
5GHz(1) |
|||||
1 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
36 |
2 |
上測波帯 |
44 |
|||
3 |
上側波帯 |
下側波帯 |
40 |
||
4 |
上測波帯 |
48 |
|||
5 |
40MHz |
下側波帯 |
- |
36 44 |
|
6 |
上側波帯 |
- |
40 48 |
||
7 |
20MHz |
- |
- |
36 40 44 48 |
|
8 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
9 |
上測波帯 |
108 124 140 |
|||
10 |
上側波帯 |
下側波帯 |
104 120 136 |
||
11 |
上測波帯 |
112 128 144 |
|||
12 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
|
13 |
上側波帯 |
- |
104 112 120 128 136 144 |
||
14 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128 132 136 140 144 |
No. |
無線設定 |
見える化機能 |
推奨値 (チャンネル) |
|||
無線LANの使用場所 |
チャンネル幅 |
プライマリ
|
プライマリ
|
動作モード |
||
5GHz(1) |
||||||
1 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
低 |
52 100 116 132 |
2 |
上測波帯 |
60 108 124 140 |
||||
3 |
上側波帯 |
下側波帯 |
56 104 120 136 |
|||
4 |
上測波帯 |
64 112 128 144 |
||||
5 |
40MHz |
下側波帯 |
- |
52 60 100 108 116 124 132 140 |
||
6 |
上側波帯 |
- |
56 64 104 112 120 128 136 144 |
|||
7 |
20MHz |
- |
- |
52 56 60 64 100 104 108 112
|
||
8 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
|
9 |
上測波帯 |
108 124 140 |
||||
10 |
上側波帯 |
下側波帯 |
104 120 136 |
|||
11 |
上測波帯 |
112 128 144 |
||||
12 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
||
13 |
上側波帯 |
- |
104 112 120 128 136 144 |
|||
14 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
||
15 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
中または高 |
36 52 100 116 132 |
16 |
上測波帯 |
44 60 108 124 140 |
||||
17 |
上側波帯 |
下側波帯 |
40 56 104 120 136 |
|||
18 |
上測波帯 |
48 64 112 128 144 |
||||
19 |
40MHz |
下側波帯 |
- |
36 44 52 60 100 108 116 124
|
||
20 |
上側波帯 |
- |
40 48 56 64 104 112 120 128
|
|||
21 |
20MHz |
- |
- |
36 40 44 48 52 56 60 64
|
||
22 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
|
23 |
上測波帯 |
108 124 140 |
||||
24 |
上側波帯 |
下側波帯 |
104 120 136 |
|||
25 |
上測波帯 |
112 128 144 |
||||
26 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
||
27 |
上側波帯 |
- |
104 112 120 128 136 144 |
|||
28 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
No. |
無線設定 |
見える化機能 |
推奨値 (チャンネル) |
|||
無線LANの使用場所 |
チャンネル幅 |
プライマリ
|
プライマリ
|
動作モード |
||
5GHz(1) |
||||||
1 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
低 |
52 100 116 132 |
2 |
上測波帯 |
60 108 124 140 |
||||
3 |
上側波帯 |
下側波帯 |
56 104 120 136 |
|||
4 |
上測波帯 |
64 112 128 144 |
||||
5 |
40MHz |
下側波帯 |
- |
52 60 100 108 116 124 132 140 |
||
6 |
上側波帯 |
- |
56 64 104 112 120 128 136 144 |
|||
7 |
20MHz |
- |
- |
52 56 60 64 100 104 108 112
|
||
8 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
|
9 |
上測波帯 |
108 124 140 |
||||
10 |
上側波帯 |
下側波帯 |
104 120 136 |
|||
11 |
上測波帯 |
112 128 144 |
||||
12 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
||
13 |
上側波帯 |
- |
104 112 120 128 136 144 |
|||
14 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
||
15 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
中または高 |
36 |
16 |
上測波帯 |
44 |
||||
17 |
上側波帯 |
下側波帯 |
40 |
|||
18 |
上測波帯 |
48 |
||||
19 |
40MHz |
下側波帯 |
- |
36 44 |
||
20 |
上側波帯 |
- |
40 48 |
|||
21 |
20MHz |
- |
- |
36 40 44 48 |
||
22 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
|
23 |
上測波帯 |
108 124 140 |
||||
24 |
上側波帯 |
下側波帯 |
104 120 136 |
|||
25 |
上測波帯 |
112 128 144 |
||||
26 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
||
27 |
上側波帯 |
- |
104 112 120 128 136 144 |
|||
28 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
No. |
無線設定 |
推奨値 (チャンネル) |
||||
無線LANの使用場所 |
チャンネル幅 |
プライマリ
|
プライマリ
|
|||
5GHz(1) |
5GHz(2) |
|||||
1 |
屋内 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
52 100 |
2 |
上測波帯 |
60 108 |
||||
3 |
上側波帯 |
下側波帯 |
56 104 |
|||
4 |
上測波帯 |
64 112 |
||||
5 |
40MHz |
下側波帯 |
- |
52 60 100 108 |
||
6 |
上側波帯 |
- |
56 64 104 112 |
|||
7 |
20MHz |
- |
- |
52 56 60 64 100 104 108 112 |
||
8 |
屋内 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
36 52 |
9 |
上測波帯 |
44 60 |
||||
10 |
上側波帯 |
下側波帯 |
40 56 |
|||
11 |
上測波帯 |
48 64 |
||||
12 |
40MHz |
下側波帯 |
- |
36 44 52 60 |
||
13 |
上側波帯 |
- |
40 48 56 64 |
|||
14 |
20MHz |
- |
- |
36 40 44 48 52 56 60 64 |
||
15 |
屋外 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
116 132 |
16 |
上測波帯 |
124 140 |
||||
17 |
上側波帯 |
下側波帯 |
120 136 |
|||
18 |
上測波帯 |
128 144 |
||||
19 |
40MHz |
下側波帯 |
- |
116 124 132 140 |
||
20 |
上側波帯 |
- |
120 128 136 144 |
|||
21 |
20MHz |
- |
- |
116 120 124 128 132 136 140 144 |
||
22 |
屋外 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 |
23 |
上測波帯 |
108 |
||||
24 |
上側波帯 |
下側波帯 |
104 |
|||
25 |
上測波帯 |
112 |
||||
26 |
40MHz |
下側波帯 |
- |
100 108 |
||
27 |
上側波帯 |
- |
104 112 |
|||
28 |
20MHz |
- |
- |
100 104 108 112 |
No. |
無線設定 |
推奨値 (チャンネル) |
||||
無線LANの使用場所 |
チャンネル幅 |
プライマリ
|
プライマリ
|
|||
5GHz(1) |
5GHz(2) |
|||||
1 |
屋内 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
116 132 |
2 |
上測波帯 |
124 140 |
||||
3 |
上側波帯 |
下側波帯 |
120 136 |
|||
4 |
上測波帯 |
128 144 |
||||
5 |
40MHz |
下側波帯 |
- |
116 124 132 140 |
||
6 |
上側波帯 |
- |
120 128 136 144 |
|||
7 |
20MHz |
- |
- |
116 120 124 128 132 136 140 144 |
||
8 |
屋内 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
9 |
上測波帯 |
108 124 140 |
||||
10 |
上側波帯 |
下側波帯 |
104 120 136 |
|||
11 |
上測波帯 |
112 128 144 |
||||
12 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
||
13 |
上側波帯 |
- |
104 112 120 128 136 144 |
|||
14 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
||
15 |
屋外 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
52 100 |
16 |
上測波帯 |
60 108 |
||||
17 |
上側波帯 |
下側波帯 |
56 104 |
|||
18 |
上測波帯 |
64 112 |
||||
19 |
40MHz |
下側波帯 |
- |
52 60 100 108 |
||
20 |
上側波帯 |
- |
56 64 104 112 |
|||
21 |
20MHz |
- |
- |
52 56 60 64 100 104 108 112 |
||
22 |
屋外 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
116 132 |
23 |
上測波帯 |
124 140 |
||||
24 |
上側波帯 |
下側波帯 |
120 136 |
|||
25 |
上測波帯 |
128 144 |
||||
26 |
40MHz |
下側波帯 |
- |
116 124 132 140 |
||
27 |
上側波帯 |
- |
120 128 136 144 |
|||
28 |
20MHz |
- |
- |
116 120 124 128 132 136 140 144 |
No. |
無線設定 |
推奨値 (チャンネル) |
チャンネル幅 |
||
1 |
160MHz |
15 47 79 |
2 |
80MHz |
7 23 39 55 71 87 |
3 |
40MHz |
3 11 19 27 35 43 51 59 67 75 83 91 |
4 |
20MHz |
1 5 9 13 17 21 25 29 33 37 41 45 49 53 57 61 65 69 73 77 81 85 89 |
チャンネル幅 が40MHzまたは20MHzに設定されていて、かつ、6GHz(1) だけがバインドされたVAP設定だけがある(6GHz(1) 以外の無線モジュールがバインドされていない)場合、推奨値が以下のように変更されます。
|
No. |
無線設定 |
推奨値 (チャンネル) |
||||
無線LANの使用場所 |
チャンネル幅 |
プライマリ
|
プライマリ
|
|||
5GHz(1) |
5GHz(2) |
|||||
1 |
屋内 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
52 100 116 132 |
2 |
上測波帯 |
60 108 124 140 |
||||
3 |
上側波帯 |
下側波帯 |
56 104 120 136 |
|||
4 |
上測波帯 |
64 112 128 144 |
||||
5 |
40MHz |
下側波帯 |
- |
52 60 100 108 116 124 132 140 |
||
6 |
上側波帯 |
- |
56 64 104 112 120 128 136 144 |
|||
7 |
20MHz |
- |
- |
52 56 60 64 100 104 108 112
|
||
8 |
屋内 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
9 |
上測波帯 |
108 124 140 |
||||
10 |
上側波帯 |
下側波帯 |
104 120 136 |
|||
11 |
上測波帯 |
112 128 144 |
||||
12 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
||
13 |
上側波帯 |
- |
104 112 120 128 136 144 |
|||
14 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
||
15 |
屋外 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
16 |
上測波帯 |
108 124 140 |
||||
17 |
上側波帯 |
下側波帯 |
104 120 136 |
|||
18 |
上測波帯 |
112 128 144 |
||||
19 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
||
20 |
上側波帯 |
- |
104 112 120 128 136 144 |
|||
21 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
||
22 |
屋外 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
23 |
上測波帯 |
108 124 140 |
||||
24 |
上側波帯 |
下側波帯 |
104 120 136 |
|||
25 |
上測波帯 |
112 128 144 |
||||
26 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
||
27 |
上側波帯 |
- |
104 112 120 128 136 144 |
|||
28 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
No. |
無線設定 |
推奨値 (チャンネル) |
||||
無線LANの使用場所 |
チャンネル幅 |
プライマリ
|
プライマリ
|
|||
5GHz(1) |
5GHz(2) |
|||||
1 |
屋内 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
52 100 116 132 |
2 |
上測波帯 |
60 108 124 140 |
||||
3 |
上側波帯 |
下側波帯 |
56 104 120 136 |
|||
4 |
上測波帯 |
64 112 128 144 |
||||
5 |
40MHz |
下側波帯 |
- |
52 60 100 108 116 124 132 140 |
||
6 |
上側波帯 |
- |
56 64 104 112 120 128 136 144 |
|||
7 |
20MHz |
- |
- |
52 56 60 64 100 104 108 112
|
||
8 |
屋内 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
9 |
上測波帯 |
108 124 140 |
||||
10 |
上側波帯 |
下側波帯 |
104 120 136 |
|||
11 |
上測波帯 |
112 128 144 |
||||
12 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
||
13 |
上側波帯 |
- |
104 112 120 128 136 144 |
|||
14 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
||
15 |
屋外 |
屋内 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
16 |
上測波帯 |
108 124 140 |
||||
17 |
上側波帯 |
下側波帯 |
104 120 136 |
|||
18 |
上測波帯 |
112 128 144 |
||||
19 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
||
20 |
上側波帯 |
- |
104 112 120 128 136 144 |
|||
21 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
||
22 |
屋外 |
屋外 |
80MHz |
下側波帯 |
下側波帯 |
100 116 132 |
23 |
上測波帯 |
108 124 140 |
||||
24 |
上側波帯 |
下側波帯 |
104 120 136 |
|||
25 |
上測波帯 |
112 128 144 |
||||
26 |
40MHz |
下側波帯 |
- |
100 108 116 124 132 140 |
||
27 |
上側波帯 |
- |
104 112 120 128 136 144 |
|||
28 |
20MHz |
- |
- |
100 104 108 112 116 120 124 128
|
7. SYSLOG メッセージ一覧
以下の文書を参照してください。
