1. 概要

本製品では以下のアンテナが使用できます。

  • 内蔵アンテナ

  • 屋外用外部アンテナ (お客様でご用意ください)

本資料では、内蔵アンテナの指向性を掲載します。

2. 注意事項

  • 掲載された指向性は各平面の最大利得を0dBに規格化したものです。

  • 掲載された指向性は機器単体のものです。放射された電波は周辺の環境によって変化します。

  • 使用するアンテナに合わせて機器の設定が必要です。設定を行わないとアンテナが正しく動作しません。工場出荷状態では“内蔵アンテナ”を使用する設定になっています。

アンテナの設置方法や使用するアンテナの設定方法については「 設置方法とアンテナ選択 」を参照してください。

3. 掲載する指向性について

3.1. 座標系の定義

本資料はXY、XZ、YZ平面の指向性を掲載しております。
これらの平面は下図の座標系によって定義されたものです。

座標系（左：天井・壁掛け設置、右：スタンド設置）
座標系（左：天井・壁掛け設置、右：スタンド設置）

3.2. 製品面の定義

本資料では放射される電波の方向を製品面で説明する箇所があります。
本資料で記載される製品面の呼称は下表の通りです。

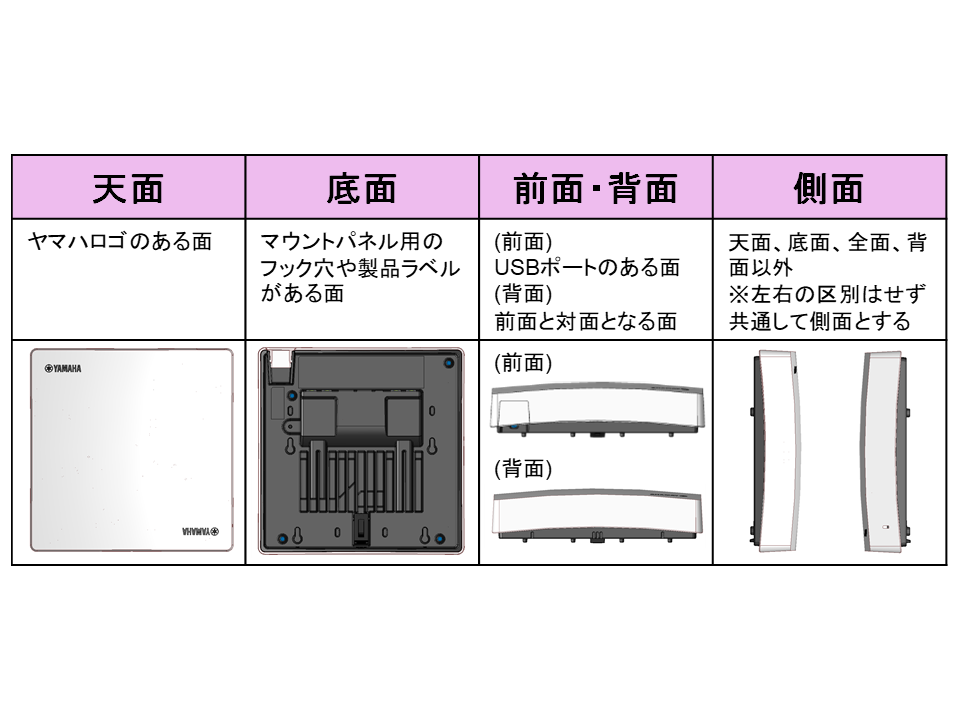

製品面の呼称
製品面の呼称

3.3. 指向性のグラフ表示について

本資料に掲載するアンテナの指向性は各平面の最大利得を0dBに規格化したものです。表示する電力の単位はdBです。また、方向は角度で表示しています。

指向性のグラフ表示
指向性のグラフ表示

4. アンテナ指向性

4.1. 天井・壁掛設置の指向性

4.1.1. XZ平面

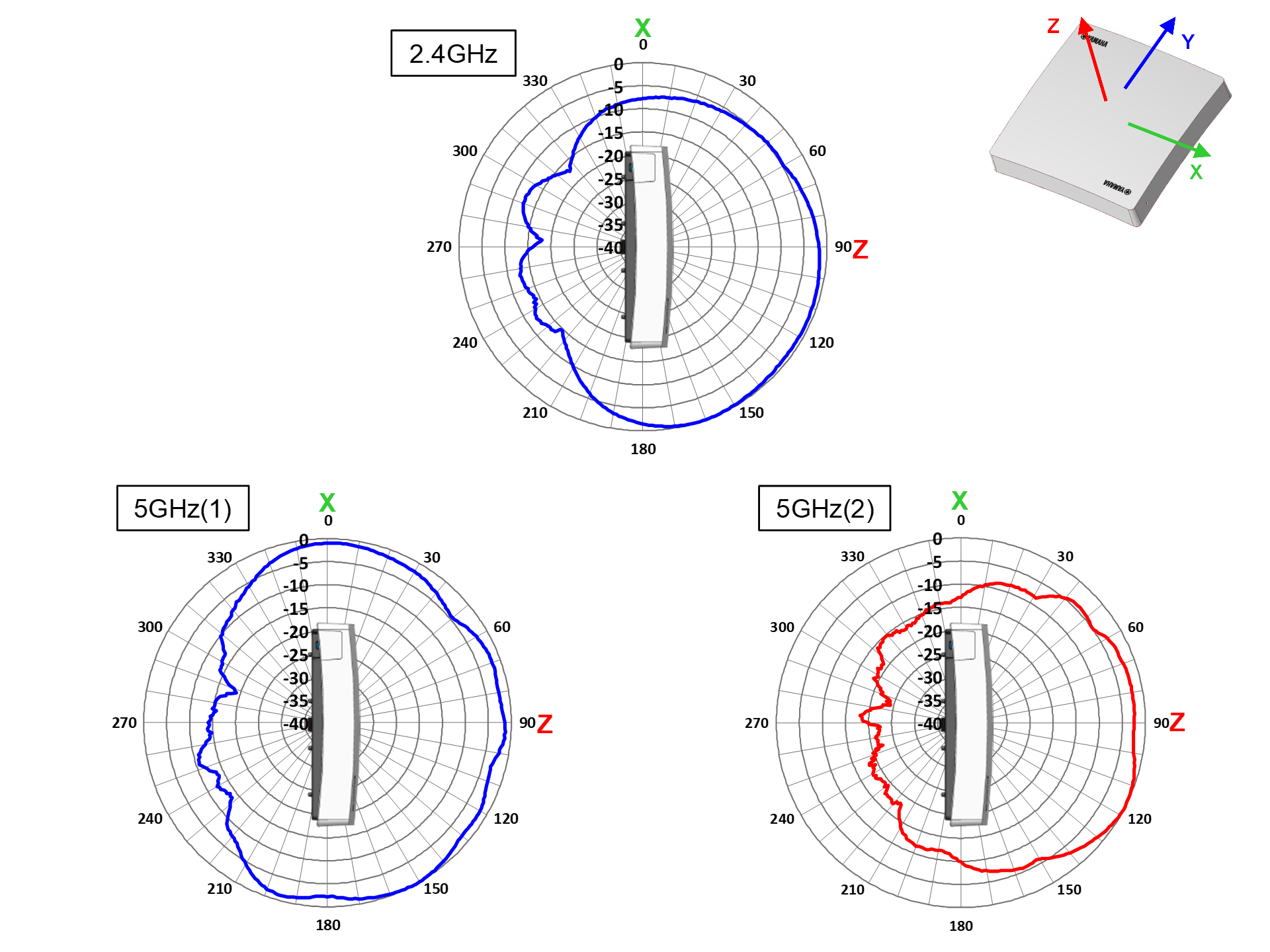

天井・壁掛設置 – XZ平面
天井・壁掛設置 – XZ平面

4.1.2. YZ平面

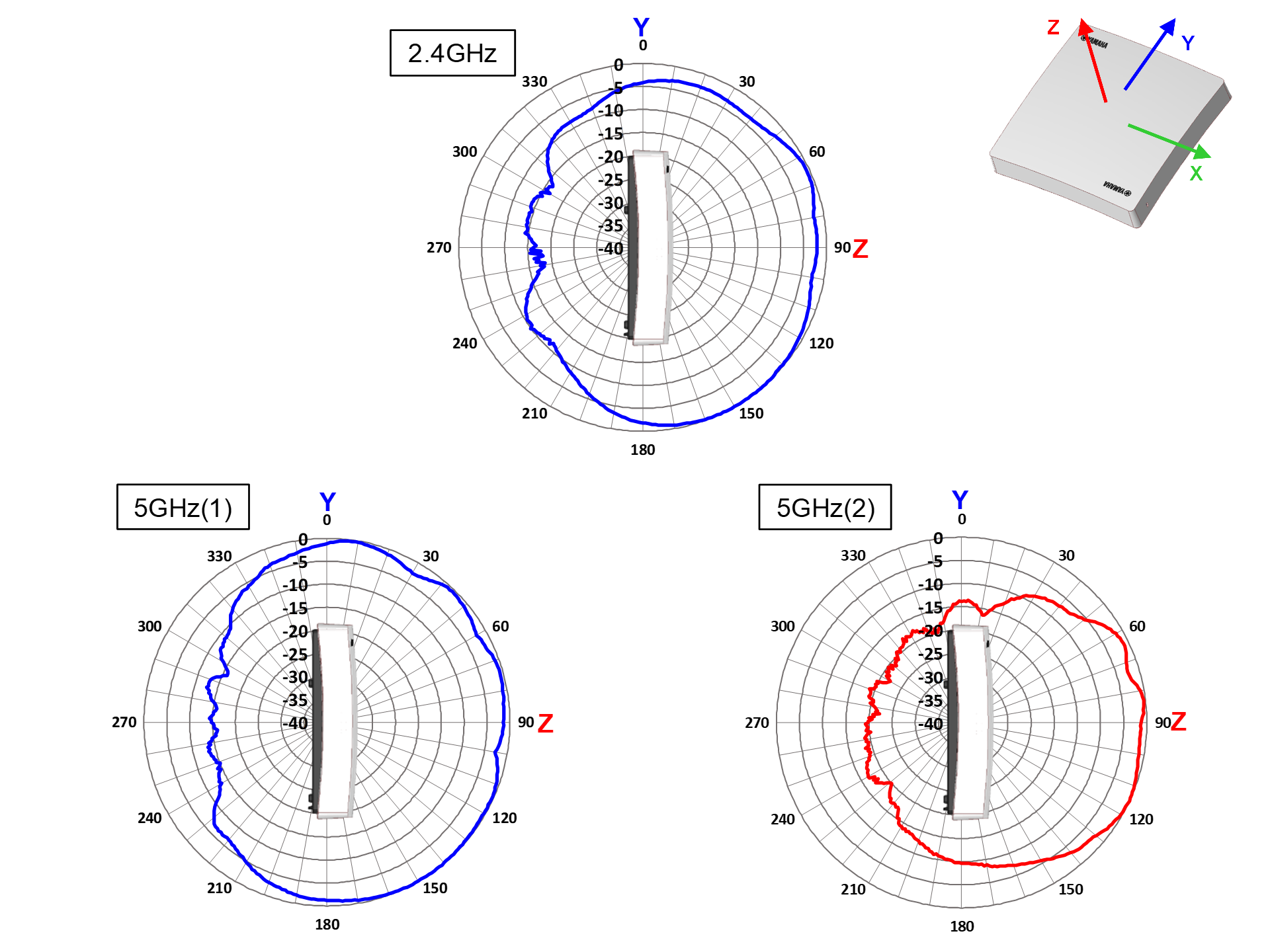

天井・壁掛設置 – YZ平面
天井・壁掛設置 – YZ平面

4.1.3. XY平面

天井・壁掛設置 – XY平面
天井・壁掛設置 – XY平面

4.2. スタンド設置の指向性

4.2.1. XZ平面

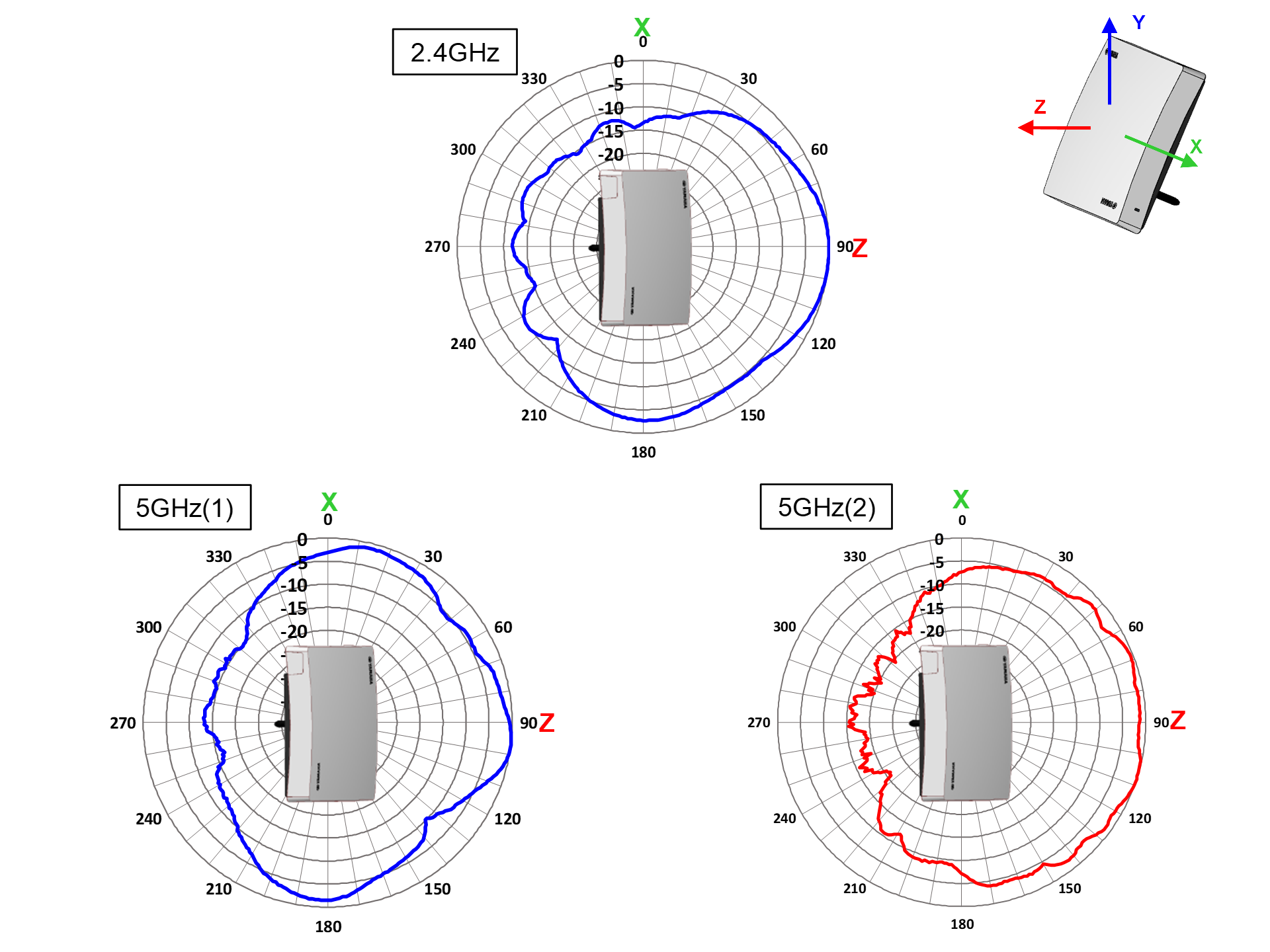

スタンド設置 – XZ平面
スタンド設置 – XZ平面

4.2.2. YZ平面

スタンド設置 – YZ平面
スタンド設置 – YZ平面

4.2.3. XY平面

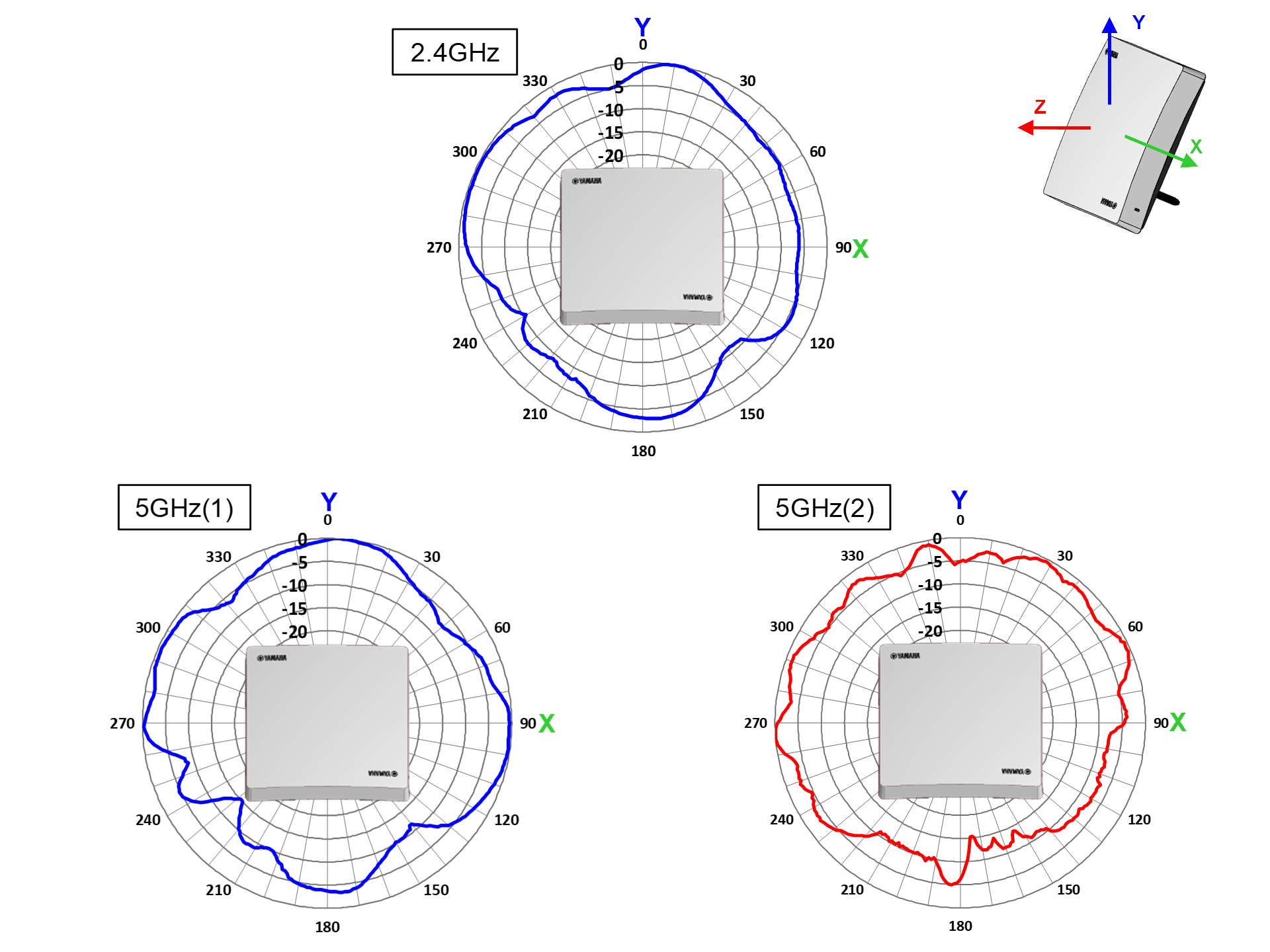

スタンド設置 – XY平面
スタンド設置 – XY平面
