7. クラウド管理を始める

本章では、クラウド管理を開始する設定手順を説明します。
設定の目的や、設置先のネットワーク環境によって、設定手順が異なります。本章では、以下の設定手順を紹介します。

項目 概要

7.1. クラウド管理の概要

クラウド管理を始めるための前提知識を説明します。

7.2. クラウド管理を開始する

クラウド管理を始める手順、対象機器を追加する手順、対象機器の分類方法などを説明します。

7.3. クラウド管理を終了する

機器情報をクラウド管理から外す手順を説明します。

必要に応じて、削除された機器情報をクラウド管理に戻す手順を説明します。

7.1. クラウド管理の概要

クラウド管理を始めるための前提知識を説明します。

項目 内容

クラウド管理の用語

クラウド管理を行うYNOの用語説明

クラウド管理でできること

さまざまな機能概要の紹介

クラウド管理の構成イメージ

想定するネットワーク構成例

クラウド管理の開始から終了までにおけるYNOマネージャーの状態

クラウド管理の開始から終了までにおける、YNOマネージャーの管理状態の遷移

ルーターに関するYNOマネージャーの画面構成

YNOマネージャーの画面遷移図

クラウド管理の技術資料

技術資料へのリンク集

クラウド管理の用語
項目 内容

YNO

ヤマハのクラウド型ネットワーク統合管理サービス「Yamaha Network Organizer」

YNOマネージャー

ヤマハネットワーク機器を管理・監視するクラウド上のサーバー
→ クラウド管理の構成イメージ

YNOエージェント

YNOの管理対象機器、または管理対象機器に組み込まれたYNOマネージャーとの通信機能
→ クラウド管理の構成イメージ

アクセスコード

YNOエージェントがYNOマネージャーに接続するときに使用する識別子

機器情報

YNOマネージャーが管理している機器のさまざまな情報

クラウド管理でできること

YNOでは、さまざまな監視・管理・操作ができます。

項目 内容

ユーザー管理

  • ユーザーアカウントの作成、編集、削除

  • ユーザーアカウントへの権限付与

機器管理

  • 機器状態の確認

  • ファームウェアの更新

  • 機器の検索

設定管理

  • CONFIG管理

  • 一括設定

  • CONFIGバックアップ

  • ゼロコンフィグ

監視・分析

  • アラーム通知

  • SYSLOG管理

  • ログ分析サービス（LAS：Log Analysis Service）

GUI Forwarder機能
【Web GUI搭載モデル】

対象機器のWeb GUIによる周囲環境の可視化機能を遠隔操作

  • ルーターの「LANマップ」画面

  • 無線LANアクセスポイントの「無線LAN見える化」画面

クラウド管理の構成イメージ

YNOにより、遠隔地からネットワーク機器を監視・管理・操作できます。

600

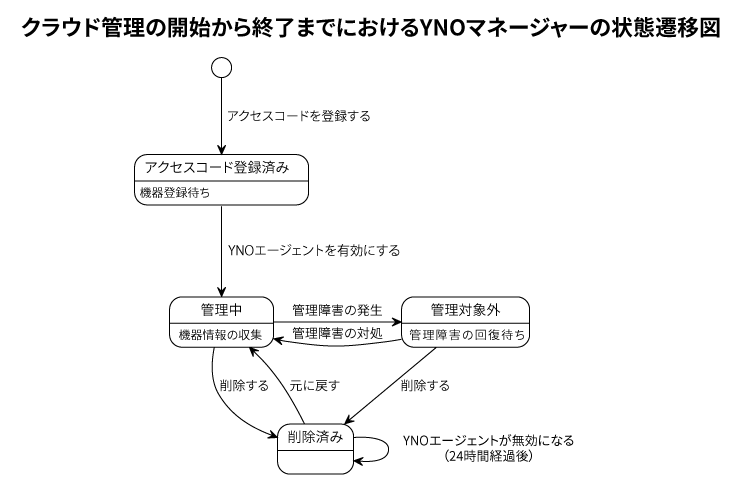

クラウド管理の開始から終了までにおけるYNOマネージャーの状態

ルーターのクラウド管理を 開始 したり 終了 したりする場合の、YNOマネージャーの管理状態遷移です。

600
状態 説明

アクセスコード登録済み

アクセスコードが登録されている。
初めて利用する場合は、YNOマネージャーにアクセスコードを登録してください。

管理中

定期的にYNOエージェントからYNOマネージャーへ状態が通知されている。

削除済み

管理情報が削除されている。
24時間経過後、YNOマネージャーがYNOエージェント設定を無効にする。

管理対象外

管理障害が発生したため、一時的に管理対象から外されている。
管理障害を解決するか、管理情報を削除してください。

ルーターに関するYNOマネージャーの画面構成

「 7.2. クラウド管理を開始する 」と「 7.3. クラウド管理を終了する 」で紹介する画面構成です。

yno menu start and stop
クラウド管理の技術資料
項目 内容

Yamaha Network Organizer (YNO)

ヤマハのクラウド型ネットワーク統合管理サービス「Yamaha Network Organizer」

YNO操作マニュアル

YNOマネージャー機能の操作マニュアル

YNO管理APIリファレンス

YNOマネージャーを外部システムから利用するためのREST API

YNOエージェント機能

ルーターがYNOマネージャーに接続するための機能

Log Analysis Service（LAS）

各種ログをYNOマネージャーに収集・分析するサービス

7.2. クラウド管理を開始する

YNOの利用を開始するための手順を説明します。YNOを利用するには、YNOマネージャーでアクセスコードを登録した後、本製品でYNOエージェントの設定を有効にします。

手順 概要

初回に実施

7.2.1. アクセスコードを登録する

YNOエージェントとYNOマネージャーの認証に使用するコードを登録する

機器ごとに実施

7.2.2. YNOエージェントを有効にする

本製品にYNOマネージャーと通信する設定を行う

7.2.3. 機器の詳細情報を確認する

本製品とYNOマネージャーの通信状態を確認する

yno device management start

7.2.1. アクセスコードを登録する

  1. インターネットに常時接続できる環境へ設置・設定します。

    Important

    • YNOマネージャーとの定常通信のほか、大容量のデータ通信が発生する可能性があります。

      • 大きなサイズのSYSLOG・CONFIG・ファームウェアの送受信

      • LASによる各種ログの送信

  2. YNOマネージャーにログインします。

    https://yno.netvolante.jp/

    • ログインすると、「ダッシュボード」画面が表示されます。

      7 yno connect dashboard

  3. ［アクセスコード］画面を開きます。

    yno menu router access code

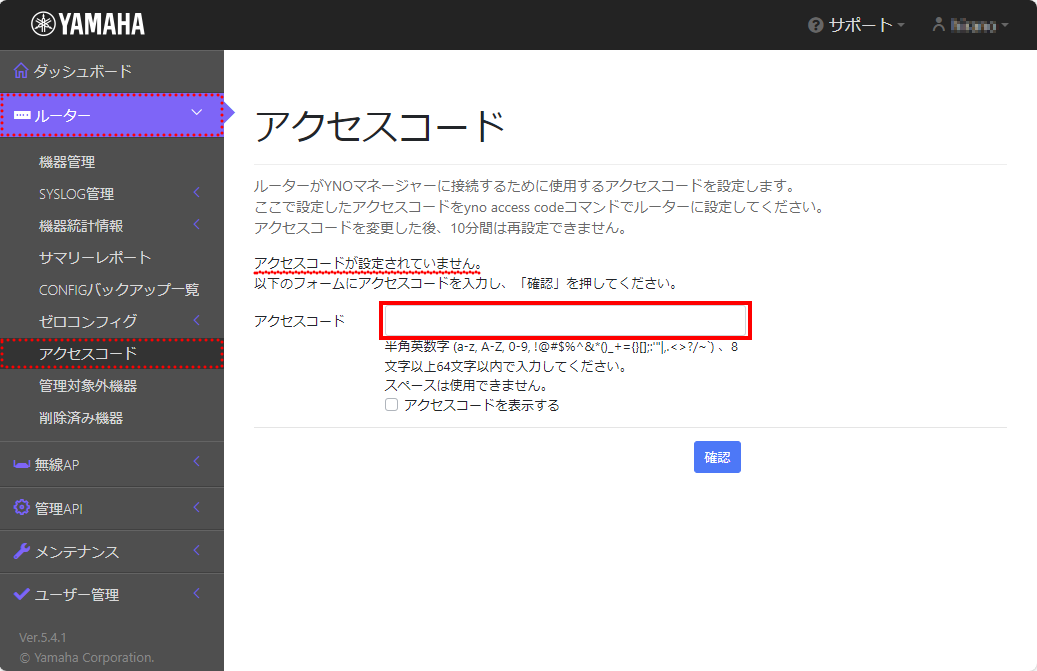

    • 「アクセスコード」の入力画面が表示されます。

      7 yno access code 01

  4. 「アクセスコード」を入力します。

    7 yno access code 02
    Important

    • 入力した文字は、［*］で隠ぺい表示されます。

    • アクセスコードには次の制限があります。

      項目 説明

      文字数

      8 ～ 64 文字

      使用できる文字

      半角英数字

      a-z, A-Z, 0-9

      半角記号

      !"#$%&'()=̃¦-^¥`{@[+*};:]<>?_,./\

      ※大文字と小文字は区別されます。

    Note

    「アクセスコードを表示する」のチェックボックスにチェックを入れると、隠ぺいされた入力済みアクセスコードが表示されます。

    7 yno access code 03

  5. ［確認］ボタンを選びます。

    7 yno access code 04

  6. 「ログインパスワードの確認」画面で、ログインパスワードを入力したら、［次へ］ボタンを選びます。

    7 yno access code 05

  7. アクセスコードの「確認」画面で、アクセスコードの設定内容を確認し、［確定］ボタンを選びます。

    7 yno access code 06

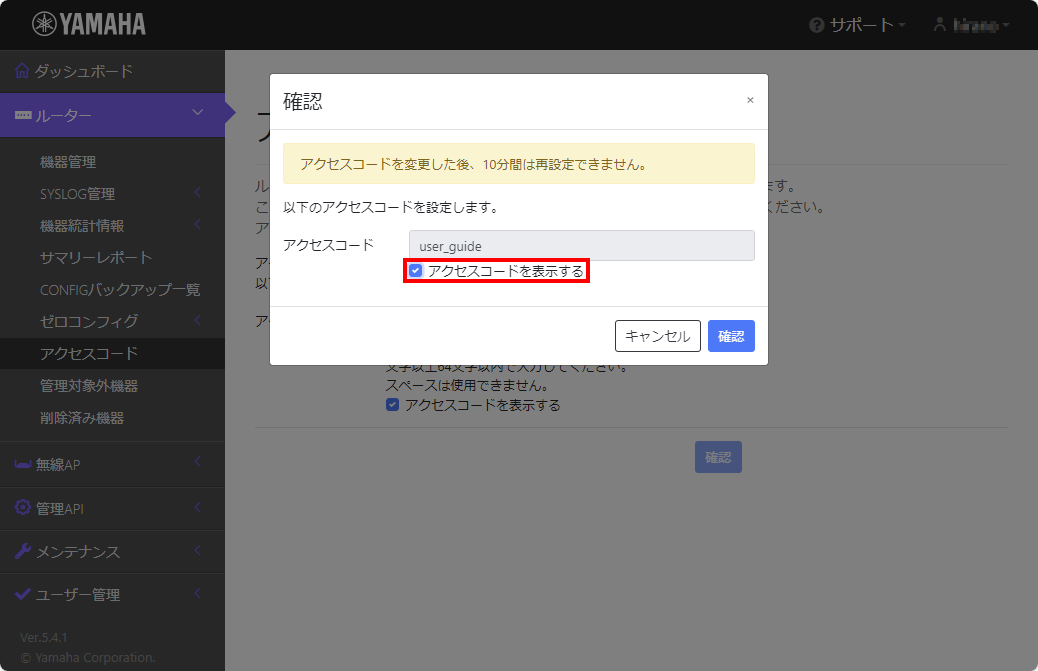

    Note

    「アクセスコードを表示する」のチェックボックスにチェックを入れると、隠ぺいされた入力済みアクセスコードが表示されます。

    7 yno access code 07

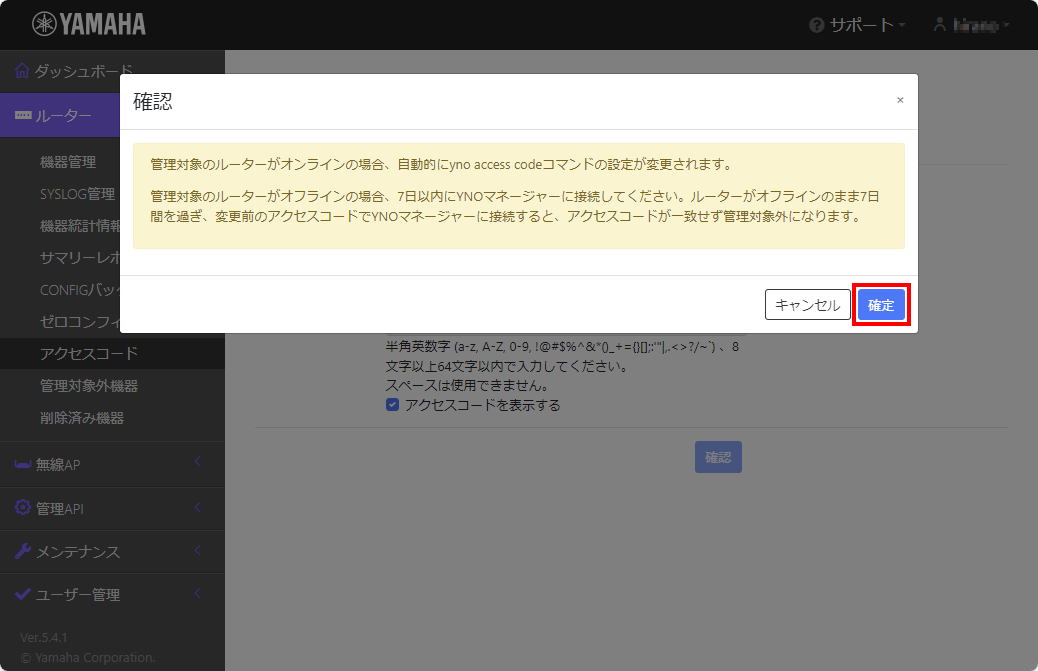

  8. 「確認」画面で、「確定」ボタンを選びます。

    7 yno access code 08

  9. 「完了」画面で、「閉じる」ボタンを選びます。

    7 yno access code 09

    • 再び、［アクセスコード］画面が表示されます。

      • 設定直後は、10分間の再設定禁止になり、残り時間が表示されます。

        7 yno access code 10

      • 10分間経つと再設定禁止が解除され、再びアクセスコードの変更が可能になります。

        7 yno access code 11

7.2.2. YNOエージェントを有効にする

YNOエージェントを有効にして、YNOマネージャーと通信するように設定します。

  1. YNOエージェントを有効にします。

    # description yno DESCRIPITION 1
# yno https-proxy PROXY_SERVER PORT 2
# yno access code OPERATOR_ID ACCESS_CODE 3
# yno use on 4
この機能を有効にするには「ライセンスキーの購入」と「購入時の規約の同意」が必要です
https://www.rtpro.yamaha.co.jp/RT/docs/yno/license.pdf
ライセンスキーの購入と規約の同意は済んでいますか? (Y/N)Y 5
#
# show status yno 6
CWMP              :  正常 (2024/05/02 09:43:05)
XMPP              :  正常
LAS               :  正常
オペレーターID     :  OPERATOR_ID 7

#
# save 8
セーブ中... CONFIG0 終了
#
    1 機器の説明文の設定
    必要に応じて設定してください。

    • 以下の引数部分は、ご利用の条件に合わせた値に置き換えてください。

      引数名 説明

      DESCRIPITION

      YNOマネージャーに表示される機器の説明文です。
      任意の文字列に置き換えてください。
      ユニークかつ機器を特定しやすい文字列をおすすめします。
      本ガイドでは、"device01"と設定しています。

    2 プロキシーサーバー情報の設定

    • インターネット接続にプロキシーサーバーを利用していない場合は、このコマンドは不要です。

    • 以下の引数部分は、ご利用の条件に合わせた値に置き換えてください。

      引数名 説明

      PROXY_SERVER

      HTTPS プロキシサーバーのホスト名、もしくは、IP アドレス

      PORT

      HTTPS プロキシサーバーのポート番号

    3 オペレーターIDとアクセスコードの設定

    • 以下の引数部分は、ご利用の条件に合わせた値に置き換えてください。

      引数名 説明

      OPERATOR_ID

      YNOマネージャーにログインする際のオペレーターID

      ACCESS_CODE

      YNOマネージャーに設定したアクセスコード

    4 YNOエージェントを有効にする設定

    • 実行すると、 「ライセンスキーの購入」と「購入時の規約の同意」を確認するメッセージが表示されます。

    5 ライセンスキーの購入と規約の同意が済んでいる場合は、「Y」キーを押します。
    6 接続状態を確認コマンド
    7 接続しているオペレーターIDの表示
    8 設定の保存
    Tip

    各コマンドについて詳しくは、「 YNO操作マニュアル － YNOの仕様を開始する 」、「 YNOエージェント機能 」、コマンドリファレンスを参照してください。

  2. YNOマネージャーの［機器管理］画面の「機器一覧」で、登録した機器情報を確認します。

    7 yno connect device mgmt

    • ［機器管理］画面の「機器一覧」に機器情報が掲載されていない場合は、［管理対象外機器］画面で障害原因を調査します。

      yno menu delete device 7332

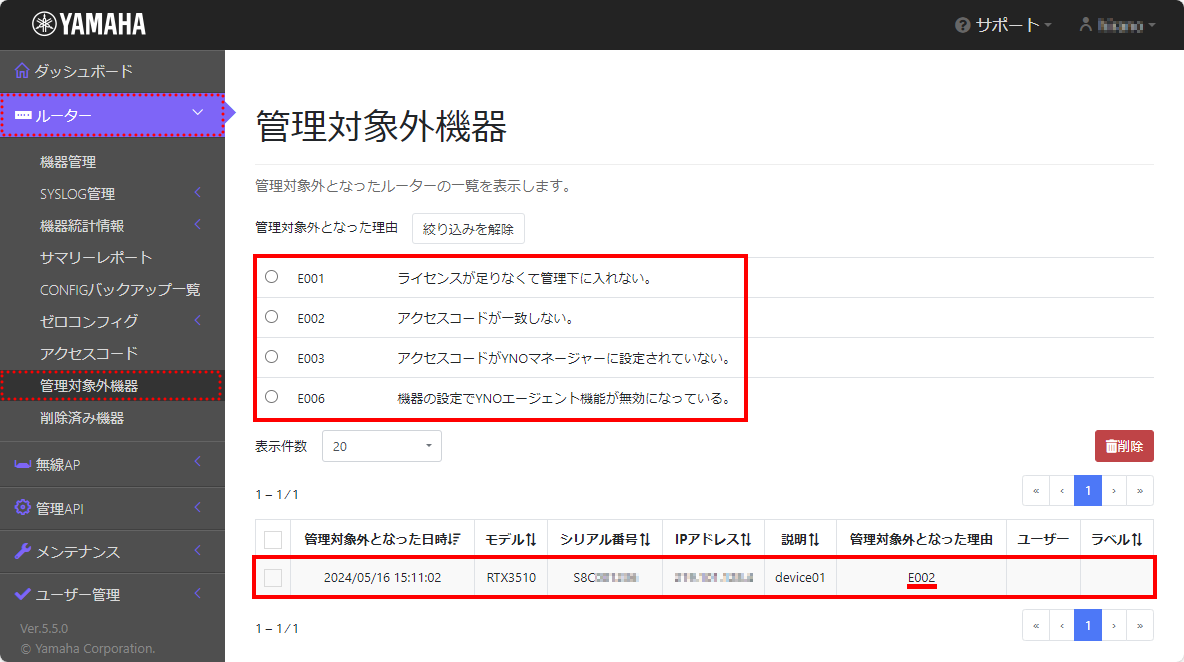

      • たとえば、YNOエージェントに設定したアクセスコードが間違っている場合は、［管理対象外機器］画面でエラー「E002」が表示されます。

        7 yno excluded equipment

7.2.3. 機器の詳細情報を確認する

機器の詳細情報の［デバイス］タブなどを確認します。

  1. ［機器管理］画面を開きます。

    yno menu router detailed status

    • ［機器管理］画面に機器一覧が表示されます。次に「状態」と「アクション」のアイコンを説明します。

      7 yno connect device mgmt state

    • 機器一覧の「状態」は、以下の情報が表示されます。

      状態 説明

      yno device state online

      YNOマネージャーが機器と通信できる状態です。

      yno device state communicating

      YNOマネージャーが機器と通信している状態です。
      機器に対して状態取得や設定変更をすると、この状態になります。

      yno device state processing

      YNOマネージャーから指示された処理を実行中の状態です。
      ファームウェアの更新処理により機器が再起動するまでの間、この状態となります。

      yno device state offline

      YNOマネージャーが機器と通信できない状態です。

      yno device state error

      YNOマネージャーが機器との通信中に異常が発生した状態です。
      機器と再度正常に通信できた時点で、オンラインになります。

    • 機器一覧の「アクション」は、以下のアイコンが表示されます。

      アイコン 概要

      yno icon status info

      「機器詳細」を表示します。

      yno icon gfw icon

      【Web GUI搭載モデル】 GUI Forwarder （GFW）により、「機器のWeb GUI」を表示します。

  2. ［機器管理］の一覧にある「 yno icon status info 」（機器詳細を表示する）アクションを選びます。

    7 yno connect device mgmt info

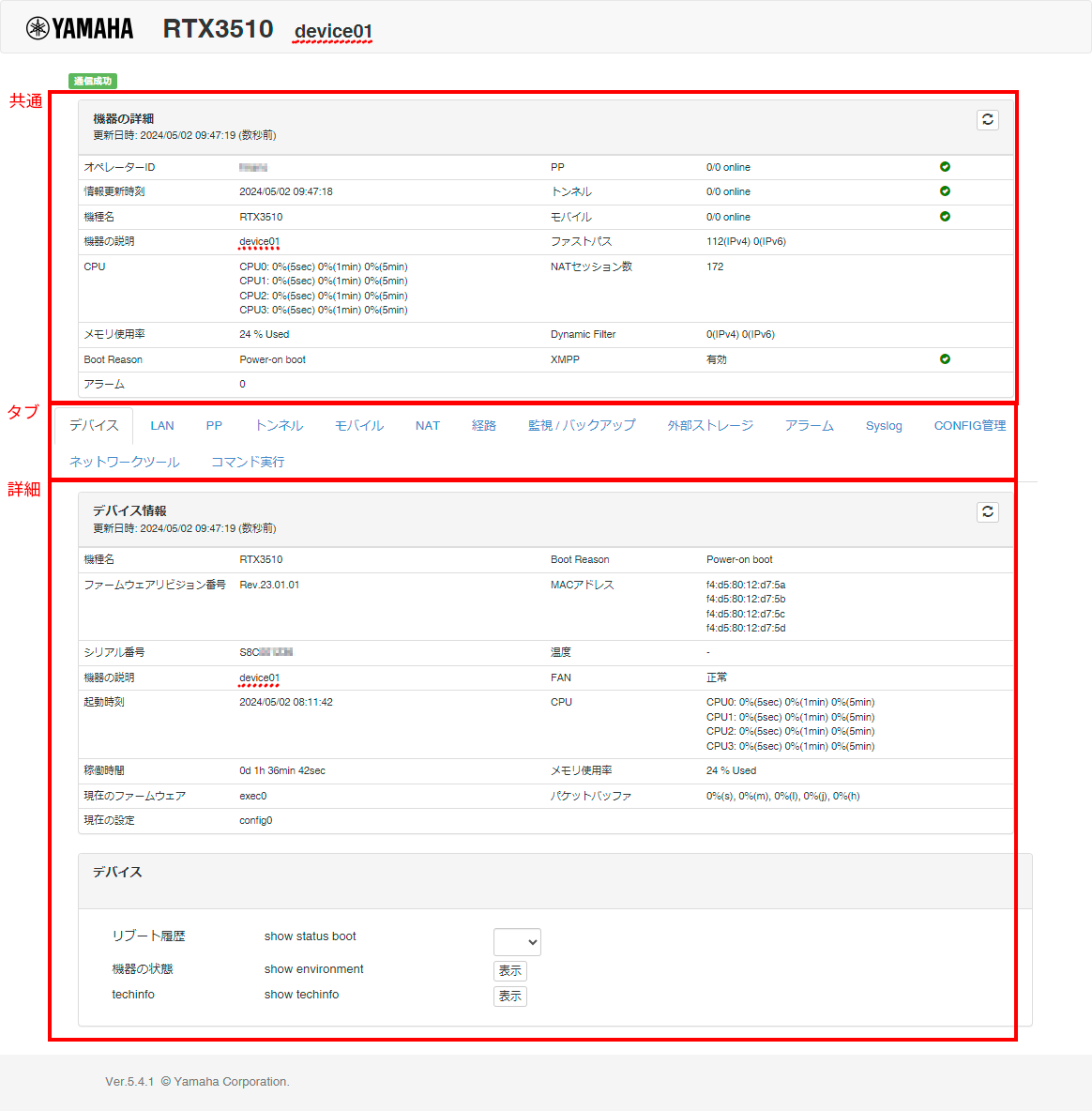

    • ［機器の詳細］画面が表示されます。

      7 yno connect device mgmt detail
      表示エリア 説明

      共通

      ［機器の詳細］画面で共通で表示される機器情報

      タブ

      詳細情報を切り替えるタブ

      詳細

      種類（タブ）ごとに切り替えて表示される詳細情報

  3. 必要に応じて、［機器の詳細］画面のタブから確認する情報を選びます。

    タブ名 説明

    デバイス

    デバイス情報の表示や show status boot コマンド、 show environment コマンド、 show techinfo コマンドの実行

    LAN

    LANインターフェースの状態と、詳細表示

    PP

    PPインターフェースの状態と、詳細表示

    トンネル

    トンネルインターフェースの状態と、詳細表示

    モバイル

    モバイルインターフェースの状態と、詳細表示

    NAT

    NATの動作状態と、詳細表示

    経路

    経路情報の表示や show ip route detail コマンドの実行

    監視/バックアップ

    監視バックアップ情報の表示や show status ip keepalive コマンドの実行

    外部ストレージ

    外部メモリーの状態を表示や、 show status external-memory コマンドの実行

    アラーム

    発生したアラームと、解除済みアラームの表示

    Syslog

    Syslog表示、キーワードによる絞り込みに対応

    CONFIG管理

    保存済みCONFIG、一時保存CONDIFG、CONFIG比較、表示と編集

    ネットワークツール

    ping コマンド、 traceroute コマンド、 nslookup コマンドの実行

    コマンド実行

    コマンド実行

7.3. クラウド管理を終了する

クラウド管理を終了（YNOの利用を終了）するには、YNOマネージャーで機器を削除した後、24時間経過後に自動的にYNOエージェントが無効化されます。また、［削除済み機器］の「機器の一覧」に掲載された情報を［機器管理］に戻す操作も可能です。しかし、削除された管理情報は復元できません。

手順 概要

7.3.1. 機器情報を削除する

［機器管理］に掲載された機器情報を削除する操作手順

7.3.2. 機器情報の削除を確認する

［削除済み機器］に機器情報が掲載されていることと、24時間経過後にYNOエージェント設定が無効になったことの確認手順

7.3.3. 削除済み機器から元に戻す

必要に応じて、［削除済み機器］に掲載された情報を［機器管理］に戻す操作手順

yno device management stop

7.3.1. 機器情報を削除する

YNOマネージャーで管理している「機器情報」を削除して、管理対象から外します。「機器情報」を削除して24時間経過すると、YNOマネージャーがYNOエージェントに対して設定を無効化します。もし、YNOエージェントの無効化が24時間待てない場合は、手動でYNOエージェント設定を無効にします。

Important

［ yno icon device delete 機器の削除］を実行すると、ジョブ・アラーム・CONFIGバックアップ・一時保存CONFIGなどの情報が削除されます（復元できません）。

  1. ［機器管理］画面を開きます。

    yno menu delete device 732
    7 yno connect device mgmt

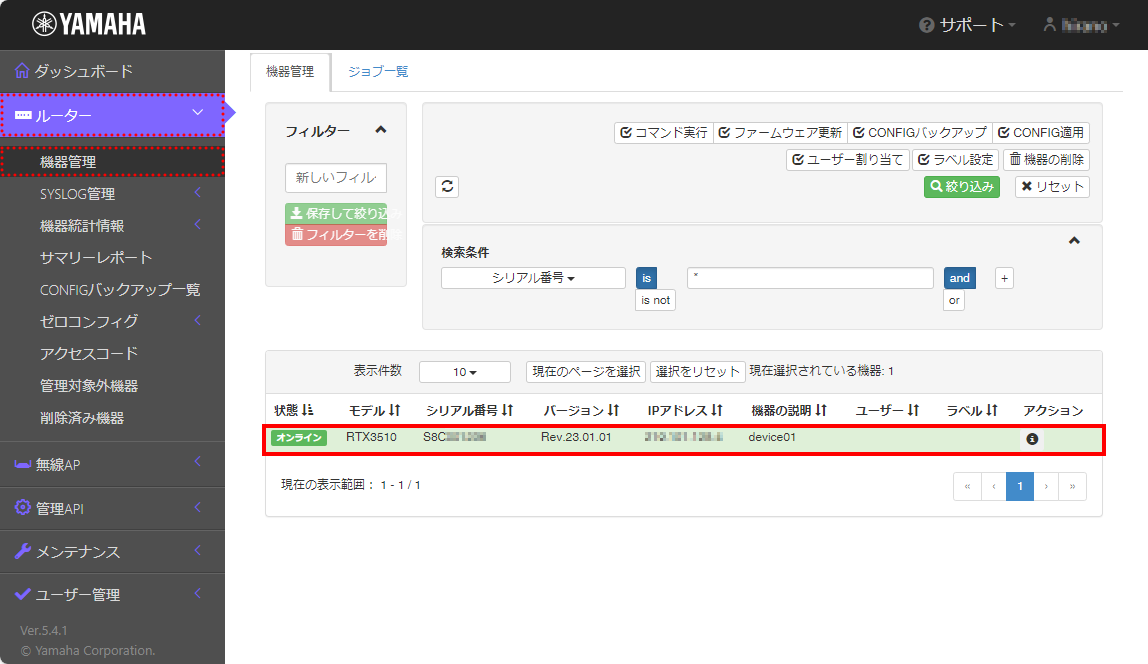

  2. 「機器一覧」で、削除する機器を選びます。

    7 yno connect device mgmt select

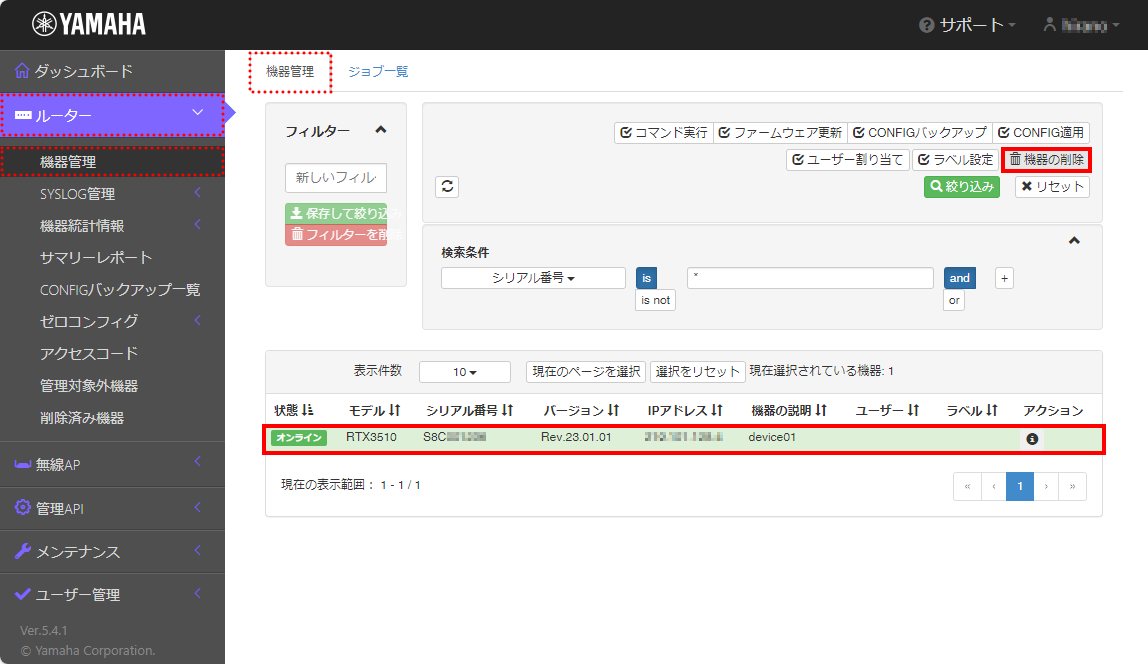

  3. ［ yno icon device delete 機器の削除］ボタンを選びます。

    7 yno delete device 00

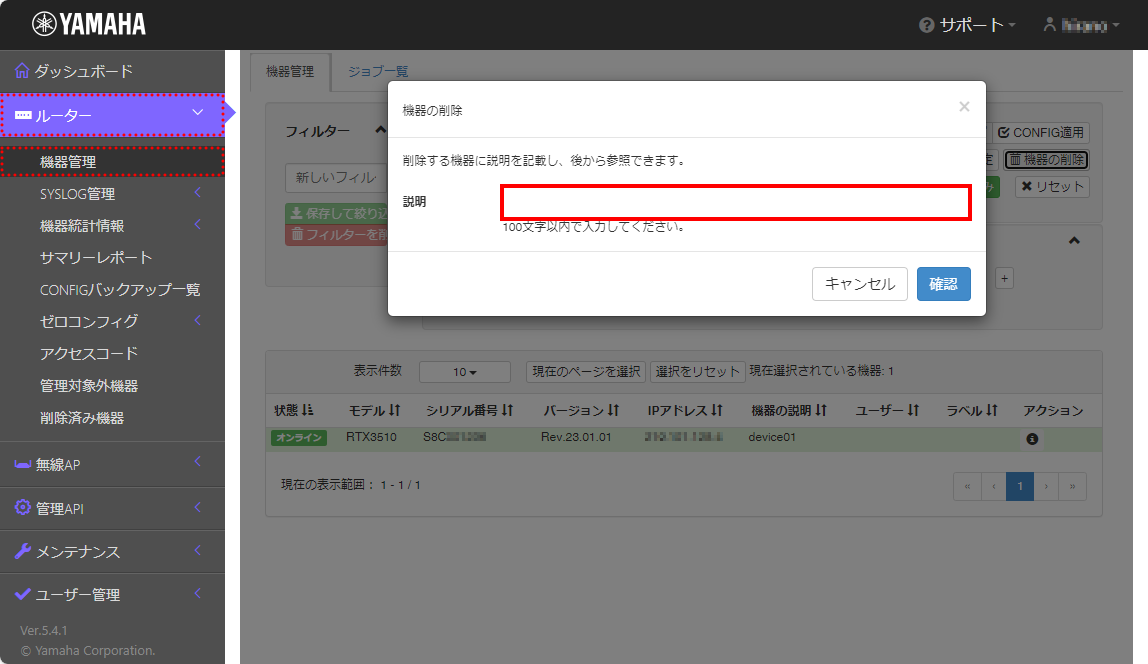

  4. 表示された［機器の削除］画面で、必要に応じて削除する機器の説明を記入します。

    7 yno delete device 01

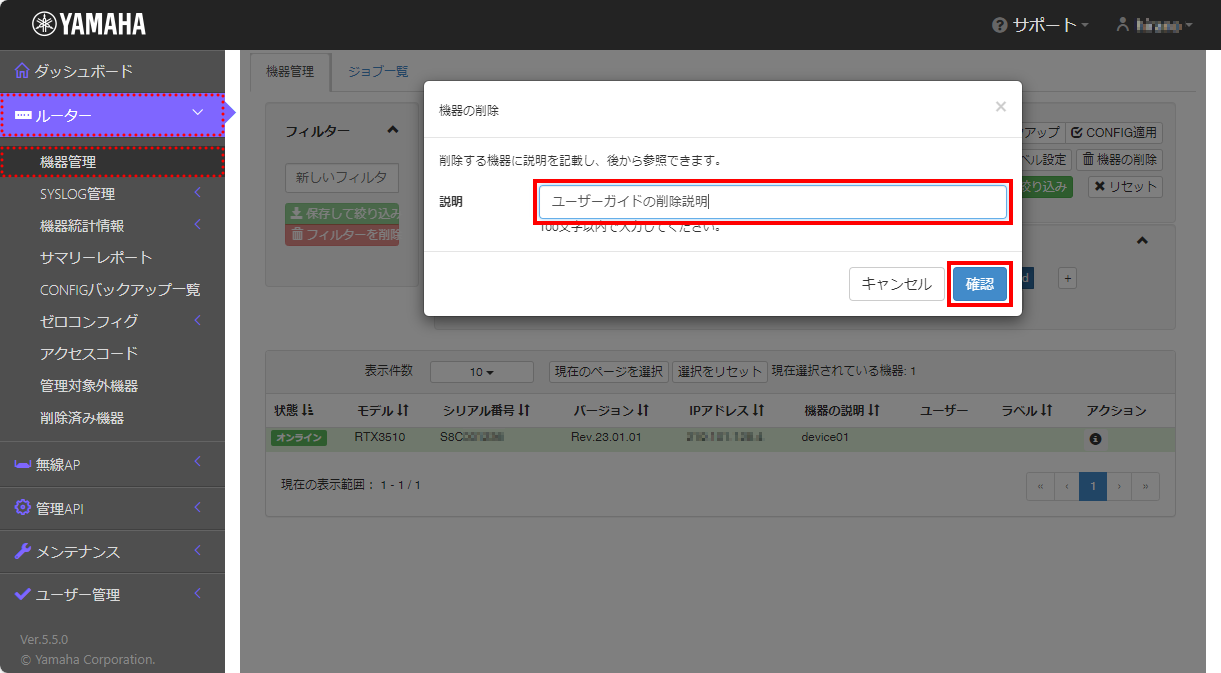

  5. ［確認］ボタンを選びます。

    7 yno delete device 02

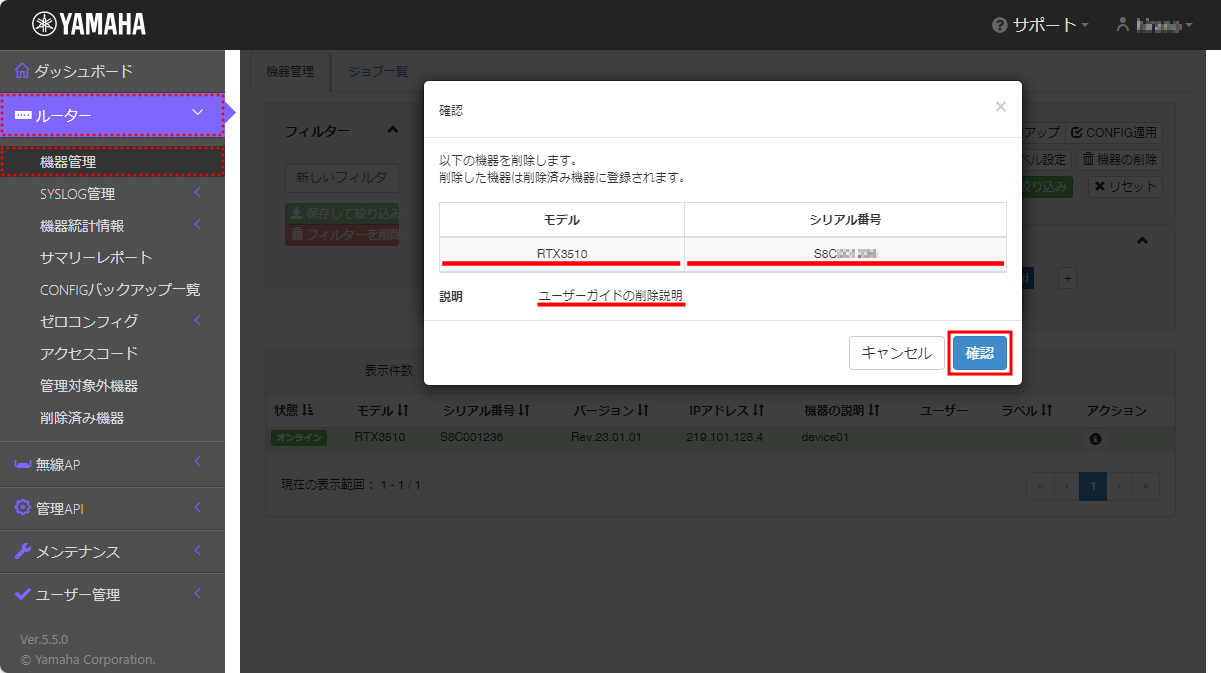

  6. モデル、シリアル番号、説明の内容を確認して、［確認］ボタンを選びます。

    7 yno delete device 03

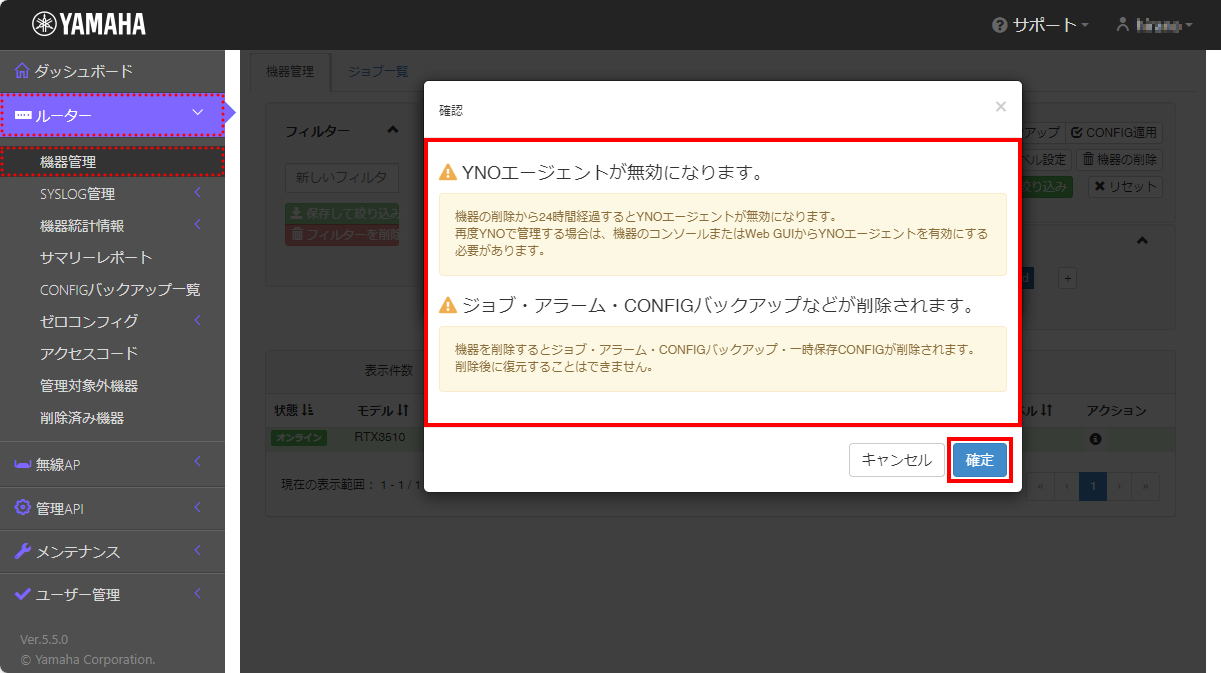

  7. 表示された注意事項を確認して、［確定］ボタンを選びます。

    Important

    ［ yno icon device delete 機器の削除］を実行すると、ジョブ・アラーム・CONFIGバックアップ・一時保存CONFIGなどの情報が削除されます（復元できません）。

    7 yno delete device 04

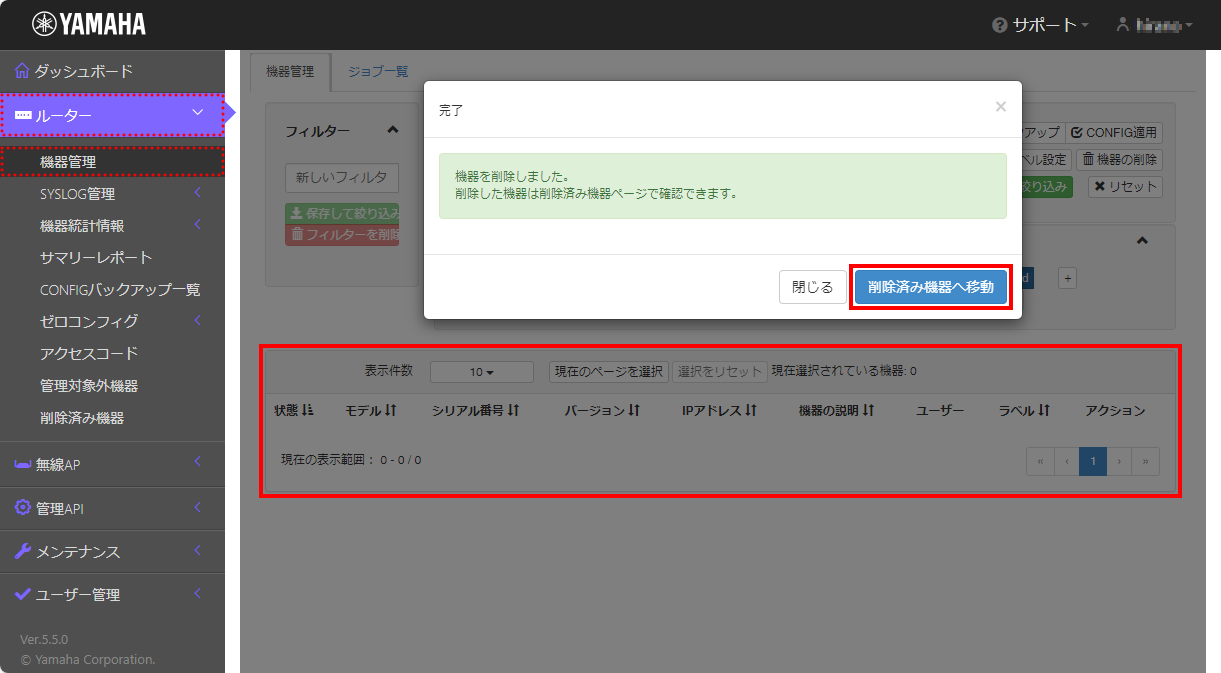

  8. 「完了」が表示されたら、［削除済み機器へ移動］ボタンを選びます。

    • 背景にある「機器一覧」から、削除した機器情報が削除されています。

      7 yno delete device 05
Tip

  • ［削除済み機器］画面について詳しくは、「 7.3.2. 機器情報の削除を確認する 」をご覧ください。

  • 手順7を実行後、実際にYNOの利用が終了する（YNOマネージャーが自動で、本製品のYNOエージェント機能を無効化する）までに約24時間かかります。24時間待てない場合は、本製品側で以下のコマンドを手動実行してください。

    # yno use off  1
# no yno access code  2
# no yno zero-config id  2
# show status yno  3
CWMP              :  未接続 (設定未完了)
XMPP              :  未接続
LAS               :  未接続
オペレーターID    :

# save
セーブ中... CONFIG0 終了
#
    1 YNOエージェントを無効にするコマンドです。
    2 YNOのアクセスコード、またはYNOのプレースIDを削除するコマンドです。
    yno access code コマンドと yno zero-config id コマンドは、どちら一方しか設定されていません。
    3 show status yno コマンドでYNOエージェントの接続状態を確認するコマンドです。

7.3.2. 機器情報の削除を確認する

［削除済み機器］画面を開いて、機器情報が削除されているか確認します。また、削除して24時間経過後、YNOマネージャーにより対象機器のYNOエージェント機能が無効に設定されるか確認します。

  1. ［削除済み機器］画面を開き、削除した機器が表示されていることを確認します。

    yno menu delete device 7333
    7 yno delete device 06

  2. 24時間経過後、コンソールにログインし、YNOエージェント機能が無効になっていることを確認します。

    # show config | grep yno 1
Searching ...
description yno DESCRIPITION  2
yno use off 3
yno access code OPERATOR_ID ACCESS_CODE 4
yno https-proxy PROXY_SERVER PORT 5
#
    1 現状のYNOに関する設定を確認

    • configから "yno"という文字列が含まれる行（設定）を抽出して表示する。

    2 機器の説明文を設定する description yno コマンド

    • 本ガイドでは、"device01"と設定しています。

    • 以下の引数部分は、ご利用の条件に合わせた値に置き換えてください。

      引数名 説明

      DESCRIPITION

      YNOマネージャーに表示される機器の説明文

    3 YNOエージェントを有効や無効にする yno use コマンド

    • off（ YNOエージェント機能が無効 ）に設定されています。

    4 yno access code は、オペレーターIDとアクセスコードを設定するコマンドです。

    • 変更ありません。

    • 以下の引数部分は、ご利用の条件に合わせた値に置き換えてください。

      引数名 説明

      OPERATOR_ID

      YNOマネージャーにログインする際のオペレーターID

      ACCESS_CODE

      YNOマネージャーに設定したアクセスコード

    5 yno https-proxy は、プロキシーサーバーの情報を設定するコマンドです。

    • 変更ありません。

    • 以下の引数部分は、ご利用の条件に合わせた値に置き換えてください。

      引数名 説明

      PROXY_SERVER

      HTTPS プロキシサーバーのホスト名、もしくは、IP アドレス

      PORT

      HTTPS プロキシサーバーのポート番号

7.3.3. 削除済み機器から元に戻す

［削除済み機器］に表示された機器情報は、クラウド管理を再開できます。YNOマネージャーで［ yno icon device restore 元に戻す］を実施してから、YNOエージェント機能を有効にします。

Important

削除された情報（ジョブ・アラーム・CONFIGバックアップ・一時保存CONFIGなど）は、復元されません。

yno device management recover

  1. ［削除済み機器］画面を開きます。

    7 yno delete device 06

  2. 削除を取り消す機器の情報にチェックを入れ、［ yno icon device restore 元に戻す］ボタンを選びます。

    7 yno restore device 01

  3. 元に戻す機器を確認して、［確定］ボタンを選びます。

    7 yno restore device 02

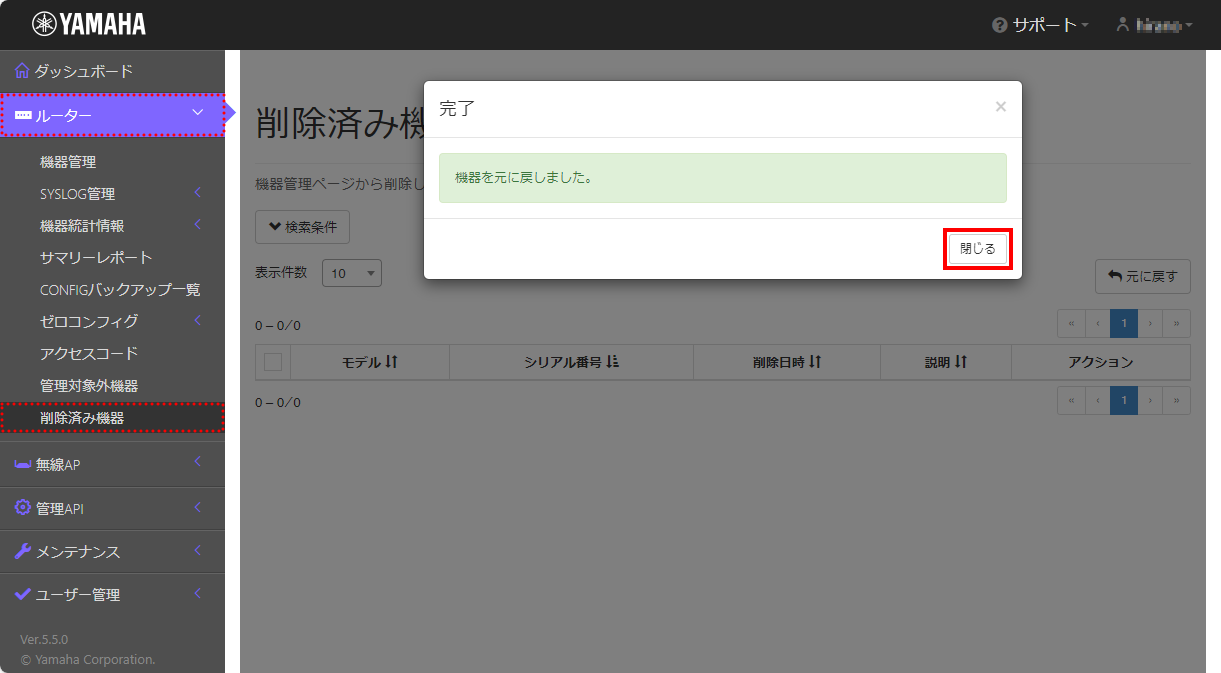

  4. 「完了」画面で、［閉じる］ボタンを選びます。

    7 yno restore device 03

  5. コンソールにログインして、YNOエージェント機能を有効にします。

    • YNOエージェントにYNOに接続する設定を行います。

      # show config | grep yno 1
Searching ...
description yno DESCRIPITION 2
yno use off 3
yno access code OPERATOR_ID ACCESS_CODE 4
yno https-proxy PROXY_SERVER PORT 5
#
# yno use on  6
この機能を有効にするには「ライセンスキーの購入」と「購入時の規約の同意」が必要です
https://www.rtpro.yamaha.co.jp/RT/docs/yno/license.pdf
ライセンスキーの購入と規約の同意は済んでいますか? (Y/N)Y 7
#
# show status yno 8
CWMP              :  正常 (2024/05/02 09:43:05)
XMPP              :  正常
LAS               :  正常
オペレーターID     :  OPERATOR_ID 9

#
# save 10
セーブ中... CONFIG0 終了
#
      1 現状のYNOに関する設定を確認

      • configから "yno"という文字列が含まれる行（設定）を抽出して表示する。

      2 機器の説明文を設定する description yno コマンド

      • 本ガイドでは、"device01"と設定しています。

      • 以下の引数部分は、ご利用の条件に合わせた値に置き換えてください。

        引数名 説明

        DESCRIPITION

        YNOマネージャーに表示される機器の説明文

      3 YNOエージェントを有効や無効にする yno use コマンド

      • off（ YNOエージェント機能が無効 ）に設定されています。

      4 オペレーターIDとアクセスコードを設定する yno access code コマンド

      • 以下の引数部分は、ご利用の条件に合わせた値に置き換えてください。

        引数名 説明

        OPERATOR_ID

        YNOマネージャーにログインする際のオペレーターID

        ACCESS_CODE

        YNOマネージャーに設定したアクセスコード

      5 プロキシーサーバーの情報を設定する yno https-proxy コマンド

      • 以下の引数部分は、ご利用の条件に合わせた値に置き換えてください。

        引数名 説明

        PROXY_SERVER

        HTTPS プロキシサーバーのホスト名、もしくは、IP アドレス

        PORT

        HTTPS プロキシサーバーのポート番号

      6 YNOエージェント機能を 有効 にする設定

      • 削除後に、 description yno 、 yno https-proxy 、 yno access code コマンドなどが削除されていなければ、有効に戻すためには、 yno use on コマンドを入力するだけでよい。

      7 「ライセンスキーの購入」と「購入時の規約の同意」を確認するメッセージが表示される。ライセンスキーの購入と規約の同意が済んでいる場合は、「Y」キーを押します。
      8 接続状態を確認する show status yno コマンド
      9 接続しているオペレーターIDの表示
      10 設定の保存
