設定をはじめる前に

本製品の設定方法は、後述の「管理形態」によって異なります。
本章を一読し、ご利用になる管理形態を選択してから次章以降に進んでください。

イメージ図：本製品の管理形態と管理単位

本製品の管理形態には、「オンプレミス管理」と「クラウド管理」の2つがあります。
運用要件や導入先ネットワークの環境に応じて、選択してください。

管理形態	オンプレミス管理	クラウド管理
操作場所	現地（無線APが接続されているネットワークに直接アクセスして操作する）	遠隔地（インターネット上のクラウド経由で操作する）
集中管理が可能な範囲	単一の拠点（同一のL2セグメント）における無線AP群	複数の拠点（別々のL3ネットワークでもOK）における無線AP群
想定される運用要件	・現地での作業が可能・拠点の数が少ない	・遠隔地から管理作業を行いたい・拠点の数が多い・無線LAN管理をアウトソースしたい
備考	複数の拠点をまたいだ集中管理はできない（拠点ごとにアクセス・管理作業が必要）	有償のクラウド型ネットワーク統合管理サービス「Yamaha Network Organizer」（YNO）の利用が必要

管理形態

オンプレミス管理

クラウド管理

操作場所

現地（無線APが接続されているネットワークに直接アクセスして操作する）

遠隔地（インターネット上のクラウド経由で操作する）

集中管理が可能な範囲

単一の拠点（同一のL2セグメント）における無線AP群

複数の拠点（別々のL3ネットワークでもOK）における無線AP群

想定される運用要件

・現地での作業が可能
・拠点の数が少ない

・遠隔地から管理作業を行いたい
・拠点の数が多い
・無線LAN管理をアウトソースしたい

備考

複数の拠点をまたいだ集中管理はできない（拠点ごとにアクセス・管理作業が必要）

有償のクラウド型ネットワーク統合管理サービス「Yamaha Network Organizer」（YNO）の利用が必要

クラウド管理でYNOを利用するには、「ライセンスキー」と「規約の同意」が必要です。
無償で体験いただける試用ライセンスも提供しています。詳しくは以下をご確認ください。
https://network.yamaha.com/lp/yno_trial

本製品の管理単位として、「クラスター」と「グループ」があります。

クラスター	「クラスター管理機能」により、同一L2セグメント内の無線APが自動構成する管理単位です。「仮想コントローラー」のWeb GUIから一括で設定・管理ができます。
グループ	同じポリシーで運用する複数のクラスター（拠点やL3ネットワーク）を一括管理する単位です。クラウド管理限定の管理単位です（グループの作成はYNOから行います）。

クラスター

「クラスター管理機能」により、同一L2セグメント内の無線APが自動構成する管理単位です。「仮想コントローラー」のWeb GUIから一括で設定・管理ができます。

グループ

同じポリシーで運用する複数のクラスター（拠点やL3ネットワーク）を一括管理する単位です。クラウド管理限定の管理単位です（グループの作成はYNOから行います）。

本製品の操作方法として、Web GUIとコマンドがあります。
Web GUIには、APのWeb GUI と「仮想コントローラー」のWeb GUIの2種類があります。

以降の本章では、以下の項目について説明します。

設定機能や、先述の管理形態や管理単位に関する概要
本ガイドで想定するネットワーク環境
- 想定ネットワークの物理構成図
- 想定ネットワークの論理構成図

1. クラスター管理機能

本製品は、同じL2セグメント内の複数台の無線APを一括管理できる「クラスター管理機能」を内蔵しています。

クラスター管理機能は、複数台の無線APの中から1台のLeader-AP（リーダーAP）を選びます。
Leader-APは「仮想コントローラー」を立ち上げて、クラスター内の無線APを管理します。
残りの無線APはFollower-AP（フォロワーAP）として動作します（→Leader-APとFollower-AP）。

用語	説明
クラスター	クラスター管理機能により、同一L2セグメント内の無線AP同士が自動構成する管理単位です。
仮想コントローラー	クラスター上に仮想的に立ち上がるコントローラーです。クラスターに属する無線APに対して、設定の変更や管理・保守が一括でできます（操作はWeb GUIから行います）。

用語

説明

クラスター

クラスター管理機能により、同一L2セグメント内の無線AP同士が自動構成する管理単位です。

仮想コントローラー

クラスター上に仮想的に立ち上がるコントローラーです。
クラスターに属する無線APに対して、設定の変更や管理・保守が一括でできます（操作はWeb GUIから行います）。

詳しくは、仮想コントローラーのWeb GUI、または「技術資料」をご覧ください。

異なるL2セグメントの統合管理について

異なるL2セグメントに設置された無線APは、クラスター管理機能でひとつのクラスターとしては管理できません。

異なるL2セグメントの無線APを一括管理したい場合は、「クラウド管理」での運用（YNO を使用）をご検討ください。

異なるモデルの統合管理について

仮想コントローラーのWeb GUIでは、クラスター管理機能に対応した複数のモデルを統合管理できます。

たとえば、WLX323やWLX222で構成されたクラスターにおいても、本製品を追加することが可能です。

クラスターを構成するには、対象のAP同士で「クラスターバージョン」を統一させる必要があります。
詳しくは、「技術資料」をご覧ください。

仮想コントローラーのWeb GUIでは、Leader-AP のモデルにおける非対応項目（他のモデル特有の項目）も設定できます。
- 例：WLX333で動作する仮想コントローラーのWeb GUIに、WLX323の2つ目の 5GHz帯の設定項目が表示される

「無線LANコントローラー機能」との互換性について

クラスター管理機能は、生産完了品の「無線LANコントローラー機能」とは互換性がありません。

1.1. AP機能と仮想コントローラー機能

本製品のクラスター管理機能には、無線AP機能と仮想コントローラー機能があります。
それぞれ異なるMACアドレスとIPアドレスを持ち、それぞれのWeb GUIで操作できます。

本製品の設定や管理は、無線APと仮想コントローラーのWeb GUIを使い分けて行います。

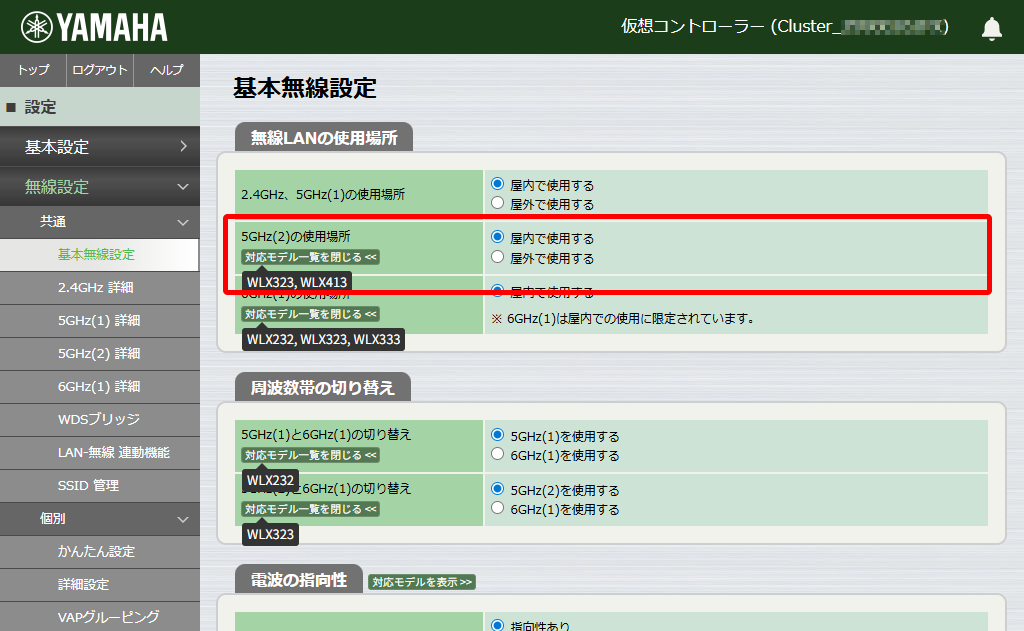

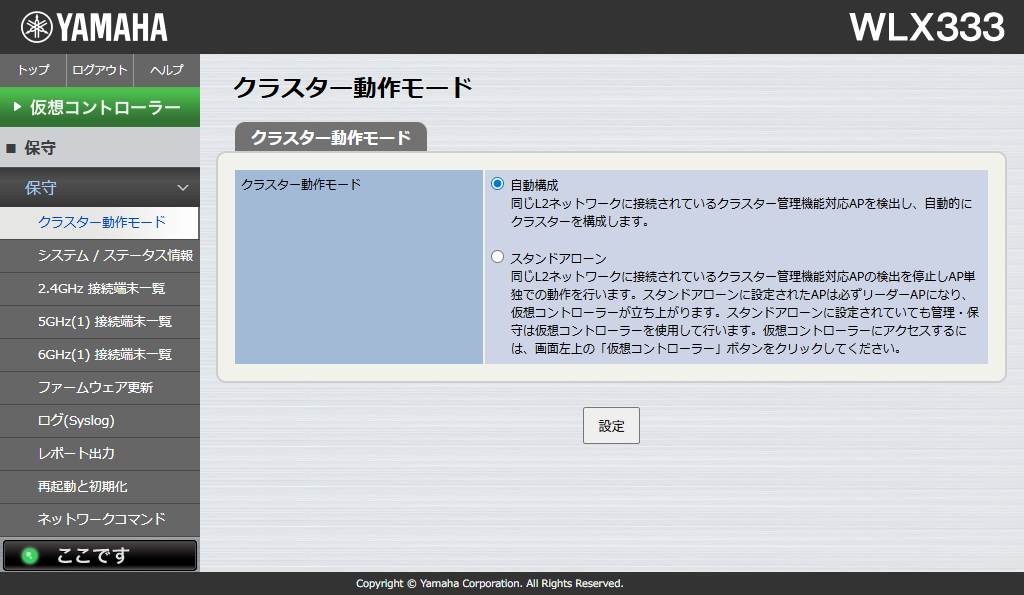

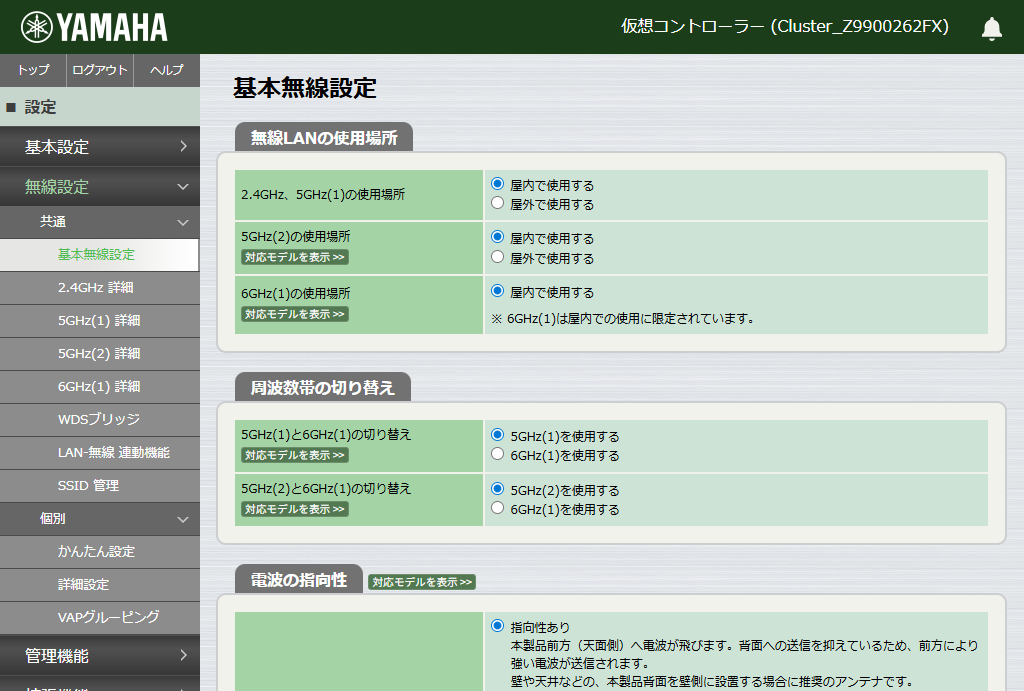

Web GUI の種類	無線AP	仮想コントローラー
主な用途	単体の無線APに対する、動作状態の参照や操作	クラスター内の無線AP群に共通する、またはクラスター自体に対する設定や操作
画面サンプル

Web GUI の種類

無線AP

仮想コントローラー

主な用途

単体の無線APに対する、動作状態の参照や操作

クラスター内の無線AP群に共通する、またはクラスター自体に対する設定や操作

画面
サンプル

詳しくは、「技術資料」をご確認ください。

1台の無線APにある2つのWeb GUI機能：APと仮想コントローラー

1.2. Leader-APとFollower-AP

複数台の本製品が属するクラスターでは、1台がLeader-AP（リーダーAP）となり、その他の無線APがFollower-AP（フォロワーAP）として動作します。

Leader-APは、まずAP自身のWeb GUIを起動します。その後、仮想コントローラーのWeb GUIを起動します。
- 仮想コントローラーの起動には数分かかります。
- 仮想コントローラー用のIPアドレスが自動取得に設定されている場合は、新たに自動取得します。
  仮想コントローラー用のIPアドレスが指定されている場合は、指定のIPアドレスを利用します。
Follower-APは、AP自身のWeb GUIだけを起動します。

クラスターが構成された後に、Leader-APが故障などで消失した場合は、Follower-APの中の1台がLeader-APになります。

クラスター内にAPのモデルが複数存在する環境では、以下の優先順でLeader-APが選出されます。
- WLX333、WLX232 ＞ WLX413 ＞その他のモデル
クラスター内に同一モデルのAPが複数台存在する場合は、起動時間が最も長いAPが優先してLeader-APになります。
仮想コントローラー用のIPアドレスが自動取得に設定されている場合は、再取得して仮想コントローラーを起動します。
仮想コントローラー用のIPアドレスが指定されている場合は、指定のIPアドレスを引き続き利用します。

2台の無線APのWeb GUI機能：Leader-APとFollower-AP、2つのAPと1つの仮想コントローラー

2. ネットワーク統合管理サービス（YNO）

異なるL2セグメントに設置された無線APは、ヤマハのクラウド型ネットワーク統合管理サービス「Yamaha Network Organizer」（YNO）を利用して、一括管理できます。

クラウド型ネットワーク統合管理サービス（YNO）は、管理対象となる機器の「YNOエージェント機能」とクラウド上の管理サーバー「YNOマネージャー」で構成されています。
本製品のYNOエージェント機能を有効に設定すると、インターネット経由でYNOマネージャーと接続・通信します。
- YNOマネージャーと通信するためには、インターネット接続環境が必要です。
YNOマネージャーでは、機器（AP）、クラスター、グループの単位で管理できます。
- 機器をYNOで管理するには、機器のシリアル番号とDevice IDをYNOに登録してから、機器をアカウントやグループに紐づけます。
- クラスターとは、クラスター管理機能により、同一L2セグメント内の無線APが自動構成する管理単位です。
- グループとは、同じポリシーで運用する複数のクラスター（拠点やL3ネットワーク）を一括管理する単位です。
  グループの作成や管理は、YNOマネージャーの画面から行います。

YNOを利用するには、「ライセンスキー」と「規約の同意」が必要です。
無償で体験いただける試用ライセンスも提供しています。詳しくは以下をご確認ください。
https://network.yamaha.com/lp/yno_trial

3. CONSOLEポートでコマンド設定

IPアドレスなどの基本設定は、CONSOLEポートからコマンドで設定することもできます。ネットワーク経由での設定が困難な場合などに、効率よく操作できます。無線設定や運用管理には、Web GUIを利用します。

コマンドの設定操作例は、「CONSOLEポート経由での操作」をご覧ください。
詳しいコマンドは、「技術資料」または「コマンドリファレンス」をご確認ください。

4. 本ガイドで想定するネットワーク環境

本製品の設定機能の説明で想定するネットワーク環境の、物理構成と論理構成について説明します。
物理構成は、機器の配置や配線を示します。
論理構成は、機器のネットワーク接続を示します。

4.1. 想定ネットワークの物理構成図

実際の小規模なネットワーク構成を想定したネットワーク機器の、物理的な配置や配線を以下に示します。

想定ネットワークの物理構成図

想定ネットワーク機器の役割
ネットワーク機器	説明上の役割
WLX333 WLX232	本製品。本ガイドでは、1台目や2台目の設定をはじめる手順を説明します。
仮想コントローラー	本製品のクラスター管理機能により、仮想的に稼働するコントローラー機能です。
L2スイッチ	SWX2320-16MTやSWX2322P-16MTを選定しています。 10ギガビット対応、コアネットワークとのトラフィックを中継、PoE給電機能の利用を想定しています。
L3スイッチ	SWX3220-16MTを選定しています。コアネットワークの構成、LAN内のルーティング、10G対応、DHCPサーバー、LANマップの利用を想定しています。
ゲートウェイ	ヤマハルーターを選定しています。ネットワーク統合管理サービスYNOを利用するためのインターネット接続を想定しています。

4.2. 想定ネットワークの論理構成図

物理構成図を元にして、TCP/IPネットワークでの設定値や経路（論理的な繋がり）を以下に示します。
なお、電源や配線に関するL2スイッチなどの情報は省いています。

想定ネットワークの論理構成図

想定ネットワークのIPアドレス割り当て計画
IPアドレス	IPアドレスの割り当て方	機器概要	操作説明
192.168.1.1	固定割り当て	L3スイッチ	ゲートウェイ機器、DHCPサーバー、LANマップの機能を有効にする
192.168.1.2	DHCP自動割り当て	設定用パソコン	自動割り当てに設定する
192.168.1.3	DHCP自動割り当て	WLX333（1）	1台目を初期設定する（リーダーAPになる）
192.168.1.4	DHCP自動割り当て	WLX232（2）	2台目を追加する（フォロワーAPになる）
192.168.1.5	DHCP自動割り当て	WLX333（3）	3台目を追加する（フォロワーAPになる）
192.168.1.6 ： 192.168.1.192	DHCP自動割り当て	未使用
192.168.1.200	固定割り当て	仮想コントローラー	DHCP自動割り当て（192.168.1.4）から固定割り当て（192.168.1.200）に変更する
