4. 接続する

本章では、電源やインターネットに接続する方法について説明します。

電源やインターネットに接続する手順のフローチャート（概要）

項目	概要
4.1 ご用意いただくもの	設定環境や導入環境に合わせてご用意ください。
4.2 インターネット回線に接続する 4.2.1 プロバイダーから貸与された機器をインターネット回線に接続する 4.2.2 本製品をプロバイダーから貸与された機器に接続する	プロバイダーから貸与された機器に接続します。
4.3 電源を接続する 4.3.1 本製品に電源アダプターを接続する 4.3.2 本製品の起動を確認する	電源アダプターを接続します。
4.4 設定用パソコンを接続する 4.4.1 設定用パソコンを無線LANで接続する 4.4.2 設定用パソコンを有線LANで接続する	設定用パソコンを「無線LAN 」または「有線LAN 」で接続します。

項目

概要

4.1 ご用意いただくもの

設定環境や導入環境に合わせてご用意ください。

4.2 インターネット回線に接続する

4.2.1 プロバイダーから貸与された機器をインターネット回線に接続する
4.2.2 本製品をプロバイダーから貸与された機器に接続する

プロバイダーから貸与された機器に接続します。

4.3 電源を接続する

4.3.1 本製品に電源アダプターを接続する
4.3.2 本製品の起動を確認する

電源アダプターを接続します。

4.4 設定用パソコンを接続する

4.4.1 設定用パソコンを無線LANで接続する
4.4.2 設定用パソコンを有線LANで接続する

設定用パソコンを「無線LAN 」または「有線LAN 」で接続します。

4.1. ご用意いただくもの

設定環境や導入環境に合わせてご用意ください。

機材

補足

インターネット回線

プロバイダー接続のための機材と情報をご用意ください。

プロバイダーから貸与された機器とその付属品
プロバイダーへの接続情報

設定用パソコン

本製品の設定を行うパソコンをご用意ください。

無線LAN または有線LAN

設定に使用するWebブラウザー（使用可能なWeb ブラウザー情報）

本ガイドでは、Windows 11のMicrosoft Edgeを例に説明します。

電源

本製品に付属の電源アダプターをご用意ください。追加する必要がある場合は、別売品をご用意ください。

電源アダプター YPS-12HT

スイッチングハブ

複数台の端末を接続する場合には、市販または別売品のスイッチングハブをご用意ください。

LANケーブル

1000BASE-Tでご使用になる場合には、市販のエンハンスドカテゴリー5（CAT5e）以上のLANケーブルをご用意ください。

4.2. インターネット回線に接続する

プロバイダーから貸与された機器（モデムやONUなど）の取扱説明書を参照して、インターネット回線に接続します。

インターネット回線に関する用語説明

モデムは、アナログ信号をデジタル信号に変換する装置です。
- モデムが利用されるインターネット回線には、電話回線、ADSL回線、CATV回線、マンション共用タイプに利用されるVDSL回線などがあります。
- ケーブルは、電話機コード、同軸ケーブルなどが利用されます。
ONUは、光終端装置（Optical Network Unit）の略です。
- ONUが利用されるインターネット回線には、光回線などがあります。
- ケーブルは、光ファイバーケーブルが利用されます。
- UNIは、ユーザー網インタフェース（User-Network Interface）の略です。
- UNIポートは、インターネット回線の光ファイバーケーブルなどを接続するポートです。

4.2.1. プロバイダーから貸与された機器をインターネット回線に接続する

プロバイダーから貸与された機器の取扱説明書を参照して、電源アダプターやインターネット回線に接続します。

プロバイダーから貸与された機器のUNIポートなどにインターネット回線が接続されているか確認する。

インターネット回線の接続ケーブル部分（光ファイバー導入部分）は、インターネット接続の開通工事を行う会社が接続します。

プロバイダーから貸与された機器を、付属の電源アダプターに接続する。

4.2.2. 本製品をプロバイダーから貸与された機器に接続する

本製品を、プロバイダーから貸与された機器に接続します。

本製品のWANポートとプロバイダーから貸与された機器とをLANケーブルで接続する。

4.3. 電源を接続する

本製品に付属の電源アダプターを接続します。

4.3.1. 本製品に電源アダプターを接続する

本製品に付属の電源アダプターYPS-12HTのプラグは、本製品の電源コネクターに接続します。YPS-12HTは、コンセントに接続します。

本製品は電源スイッチ等はありません。電源アダプターYPS-12HTから電源が供給されると起動します。

電源アダプターは、必ず YPS-12HT を使用する。
他の電源アダプターを使用すると、火災や感電、故障の原因になります。

電源抜け防止フックを使用する手順

電源抜け防止フックは、一度取り付けると外せません。設置状況を踏まえ必要な時に取り付けてください。

電源抜け防止フックを取り付ける。
ケーブルを電源抜け防止フックに通して、電源アダプターを接続する。

4.3.2. 本製品の起動を確認する

電源アダプターを接続後、本製品の起動を確認します。インジケーターが次のようになっていたら起動完了です。

Table 1. 起動完了した本製品のインジケーター表示例
名称	色	動作状態
POWERインジケーター	緑色	点灯
STATUSインジケーター	橙色	消灯
WLANインジケーター	緑色	点灯（無線LANで通信可能だったら点灯）
LANインジケーター	緑色	消灯（有線LANに端末が接続できていたら点灯）
WANインジケーター	緑色	点灯（WANにインターネット回線が接続できていたら点灯）

4.4. 設定用パソコンを接続する

設定用パソコンを「無線LAN 」または「有線LAN 」で接続します。

本ガイドでは、設定用パソコンとしてWindows 11、WebブラウザーとしてMicrosoft Edgeを例に説明します。

接続方法	接続手順
無線LAN	設定用パソコンを無線LANで接続する
有線LAN	設定用パソコンを有線LANで接続する

接続方法

接続手順

無線LAN

設定用パソコンを無線LANで接続する

有線LAN

設定用パソコンを有線LANで接続する

4.4.1. 設定用パソコンを無線LANで接続する

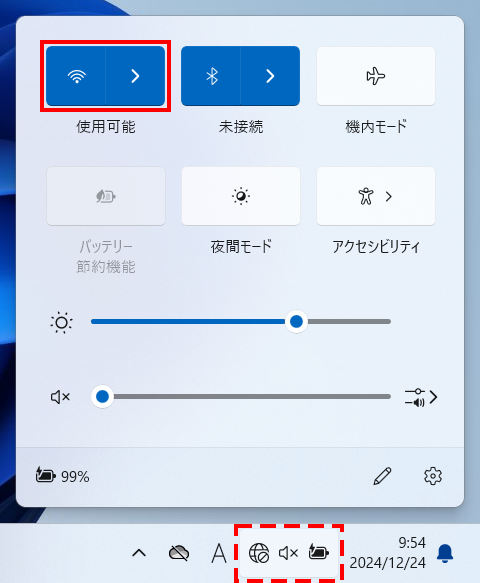

通知領域の［ネットワーク］アイコンまたは［Wi-Fi］アイコンを選択します
ネットワークの一覧で、接続先ネットワーク名（SSID）を選択して、［接続］ボタンを押します。
- 本製品のネットワーク名は、製品ラベルの「無線LAN初期設定」の「SSID」に記載されています。
- ［接続］ボタンをクリックすると、「ネットワークセキュリティキーの入力」欄が表示されます。

「ネットワークセキュリティキーの入力」欄にセキュリティーキー（パスワード）を入力します。

本製品のセキュリティーキー（パスワード）は、製品ラベルの「無線LAN初期設定」の「パスワード」に記載されています。
製品ラベルに印刷されたパスワードの文字が判別しにくい場合は、「製品ラベルのSSIDのパスワードの印刷文字」をご確認ください。

「ルーターのボタンを押して接続することもできます。」と表示されている場合には、WPS機能を利用してパスワード入力を省略できます。

WPS機能を利用する手順

「ルーターのボタンを押して接続することもできます。」の表示を確認します。
本製品のWPSボタンを2秒以上押してから離します。
そのままSSIDの設定完了を待ちます。
- WPS機能が動作し、WLAN/LAN/WANインジケーターがゆっくり 緑点滅 します。
- 「ルーターの設定を取得しています」と表示されて、SSIDの設定が完了します。

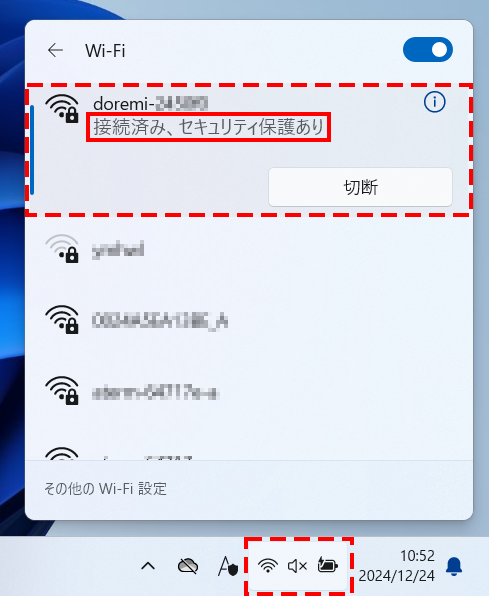

通知領域の［ネットワーク］アイコンが［Wi-Fi］アイコンに変わったら設定完了です。
- ネットワークの一覧で、本製品のネットワーク名の下に「接続済み」と表示されます。

4.4.2. 設定用パソコンを有線LANで接続する

LANケーブルで設定用パソコンと本製品のLANポートを接続する。

本製品のLANポートは、内部がスイッチングハブになっています。LANポートのLAN1/LAN2/LAN3/LAN4ポートは、どのポートに接続しても同等です。
