6. オンプレミス管理の始め方

本章では、オンプレミス管理を開始する設定手順を説明します。
設定の目的や、設置先のネットワーク環境によって、設定手順が異なります。本章では、以下の設定手順を紹介します。

6.1. オンプレミス管理の概要

クラスター管理機能を利用して、オンプレミスで集中管理できます。

5 cluster1
クラスター管理機能を利用したオンプレミス管理
オンプレミス管理の特徴
  • オンプレミス管理では、ひとつの拠点(ひとつのL2セグメント)内の複数台のAPを集中管理できます。

  • オンプレミス管理では、 クラスター管理機能 を利用します。

  • Leader-APが故障などで消失した場合は、Follower-APの中の1台が、Leader-APになります。

    • モデル混在環境ではWLX413などの管理台数が多いAPが優先してLeader-APになります。

    • 起動時間が最も長いAPが優先してLeader-APになります。

オンプレミス管理の注意事項
  • 異なる拠点(異なるL3ネットワーク)間の集中管理はできません。

  • 従来モデルの「無線LANコントローラー機能」とは、互換性がありません。

  • 設定用パソコンは、管理対象ネットワークに直接アクセスできる環境が必要です。

Web GUIへのアクセス方法
  • Web GUIは、直接アクセスして設定や管理を行います。

  • LANマップのHTTPプロキシー機能経由でも、Web GUIにアクセスできます。

Table 1. クラスター管理:Web GUIへのアクセス方法と設定・操作
対象Web GUI アクセス方法 主な設定や操作

AP

  • 直接

  • LANマップ経由

<AP固有の操作>
見える化ツール 、ここです、
無線LAN機能の動作状態・通信状態、
ログ出力、レポート出力、 ネットワークコマンド
ファームウェア更新 、再起動、 初期化

仮想コントローラー

  • 直接

  • LANマップ経由

<クラスターに共通する設定や操作>
管理パスワード 、基本設定、 無線設定
管理機能、拡張機能、機器交換、
RO機能、設定の保存や復元、
ファームウェア更新 、災害時モード、
設定送信

メモ

  • 詳しくは、Web GUIの[ヘルプ]、「 技術資料 」をご覧ください。

6.2. 1台目の初期設定

本製品をオンプレミス管理で利用開始するための、初期設定の手順を説明します。

Table 2. 1台目の初期設定手順
概要 Web GUIによる設定手順 CONSOLE

説明に用いる設定環境を確認する。「 接続する 」を参考に本製品をネットワークへ接続する。

想定ネットワーク環境

環境

設定環境に合わせて設定用パソコンのネットワーク設定をする。

パソコンのネットワーク設定

準備

仮想コントローラーのWeb GUIにログインし、 オンプレミス管理 を選択する。

IPアドレス調査

APにログイン

ログイン

仮想コントローラーにログイン

オンプレミス管理とクラウド管理の選択

管理パスワードを初期設定する。

管理パスワードの初期設定

ログイン

設置先ネットワーク環境に合わせてIPアドレスを設定する。

APや仮想コントローラーのIPアドレス変更

アドレス変更

インターネット上のサービスと通信するために必要なネットワーク設定をする。

共通ネットワーク設定

ネットワークコマンドでネットワーク設定の動作を確認する。

ネットワークの疎通確認

仮想コントローラーのWeb GUIで無線設定をする。

無線設定

無線設定の動作を確認する。

無線設定の動作確認

設定や動作確認が完了したら、設置する。

設置する

メモ
Web GUIによる初期設定手順でIPアドレスなどの設定が複雑になってしまう場合には、 CONSOLEポートを利用したコマンド設定 で代替することで簡潔に設定できます。

6.2.1. 想定ネットワーク環境

本ガイドでは、次のように想定したネットワーク環境で説明します。

6 explain network dhcp
説明に使用するネットワーク構成図
メモ
設定に使用するWebブラウザーは、 使用可能なWeb ブラウザー情報 をご確認ください。
本ガイドでは、Windows 10のMicrosoft Edgeを例に説明します。

6.2.2. パソコンのネットワーク設定

設定に用いるパソコンを準備します。DHCPサーバーの動作状況に合わせて、「 パソコンのネットワーク設定 」の設定内容を選びます。

本ガイドでは、「 DHCP環境 」に設定されていることとします。

  • DHCP環境 (DHCPサーバーが動いている環境用に設定する)

    DHCP環境とは?

    • IPアドレスを「DHCP自動取得」で運用している。

    • ネットワーク内でDHCPサーバーが動作している。

  • 固定IPアドレス環境 (DHCPサーバーは動いていない環境用に設定する)

    固定IPアドレス環境とは?

    • IPアドレスを「固定」して運用している。

    • ネットワーク内でDHCPサーバーが動作していない。存在しない。

    • DHCP自動取得に失敗する。

6.2.3. IPアドレスの調査

Web GUIで設定を始める前に、本製品(AP)のIPアドレスを調査します。調査方法については、「 IPアドレスを調査 」をご覧ください。

本ガイドでは、次のようにIPアドレスが割り当てられていることとします。

Table 3. IPアドレスの割り当てと説明での役割
IPアドレス 説明での役割

192.168.1.1/24

L3スイッチなどで動作しているDHCPサーバーやLANマップ

DHCP自動取得 (192.168.1.2/24)

設定用パソコンのIPアドレス

DHCP自動取得 (192.168.1.3/24)

APのIPアドレス

DHCP自動取得 (192.168.1.4/24)

仮想コントローラーのIPアドレス

6.2.4. APにログイン

仮想コントローラーのWeb GUIにログインする前に、APのWeb GUIにログインします。本製品と同じネットワークに接続した設定用のパソコンで以下の操作を行い、Web GUIを開いてください。

メモ

  • 設定に使用するWebブラウザーは、 使用可能なWeb ブラウザー情報 をご確認ください。
    本ガイドでは、Windows 10のMicrosoft Edgeを例に説明します。

  • Webブラウザーの[戻る]、[進む]ボタンは使用しないでください。使用すると意図しない動作につながることがあります。

  1. Webブラウザー(Microsoft Edge)を起動する。

  2. Webブラウザーのアドレスバーに、APの「 IPアドレスの調査 」で確認したIPアドレスを半角英数字で入力し、[Enter]キーを押す。

    「ユーザー名」と「パスワード」を入力する画面が表示される。

  3. 「ユーザー名」欄に「admin」と半角で入力し、「パスワード」欄は空欄のまま[サインイン]をクリックする。

    6 192 168 1 3 login2 admin

    APのWeb GUIの[トップ]が表示される。

6.2.5. 仮想コントローラーにログイン

仮想コントローラーのWeb GUIにログインします。

メモ
仮想コントローラーのWeb GUIの起動には、数分かかります。起動中の場合は、しばらく待ってから再びアクセスしてください。

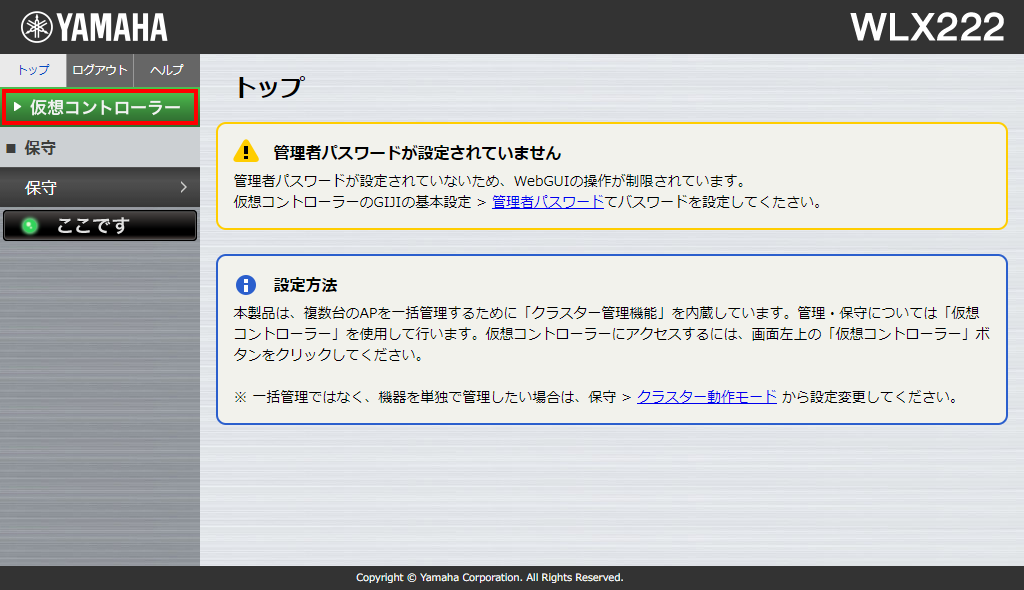

  1. APのWeb GUIの[トップ]で[仮想コントローラー]ボタンをクリックする。

    6 ap top vwlc
    APのWeb GUI[トップ](管理パスワードが未設定の注意表示)

    メモ

    • 仮想コントローラーが起動中のため「IPアドレスが取得できていない」という注意情報が表示された場合には、しばらく待ってから画面を再読み込み(リロード)し、[仮想コントローラー]ボタンをクリックしなおしてください。

      6 ap top vwlc dont

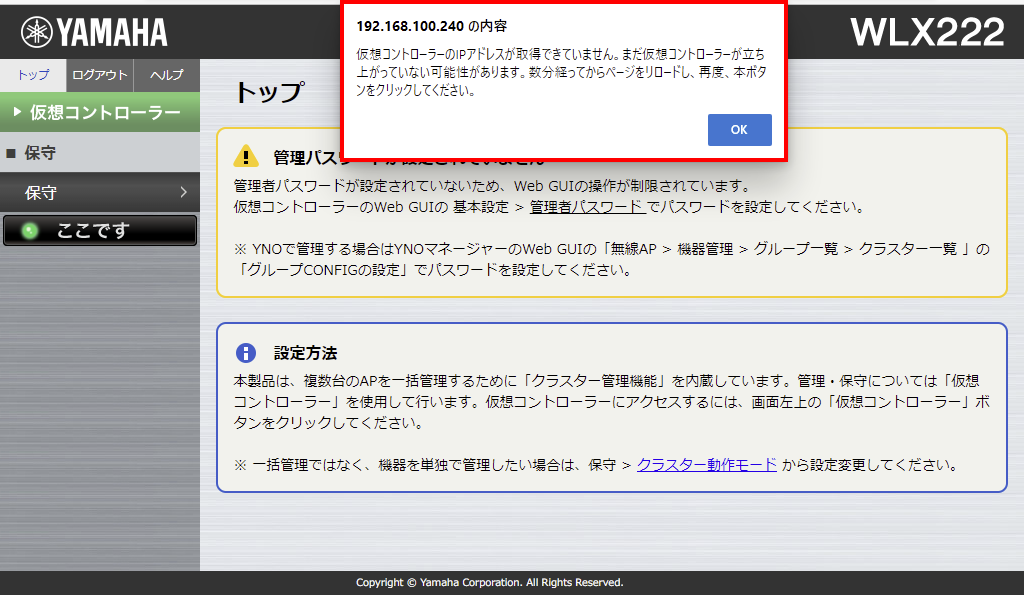

      APのWeb GUI[トップ](仮想コントローラーが起動中の場合の注意表示)

    「ユーザー名」と「パスワード」を入力する画面が表示される。

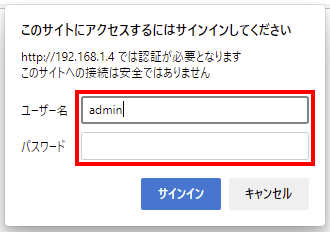

  2. 「ユーザー名」欄に「admin」と半角で入力し、「パスワード」欄は空欄のまま[サインイン]をクリックする。

    6 192 168 1 4 login2 admin

6.2.6. オンプレミス管理とクラウド管理の選択

仮想コントローラーのWeb GUIを初めて開いた(工場出荷状態)場合には、「管理形態の選択」ダイアログ(オンプレミス管理とクラウド管理の選択画面)が表示されます。「 管理方法 」を参照し、オンプレミス管理を行う場合は、[オンプレミスで管理する]を選択します。

  1. 「管理形態の選択」ダイアログで、[オンプレミスで管理する]をクリックする。

    5 vwlc select mgmt

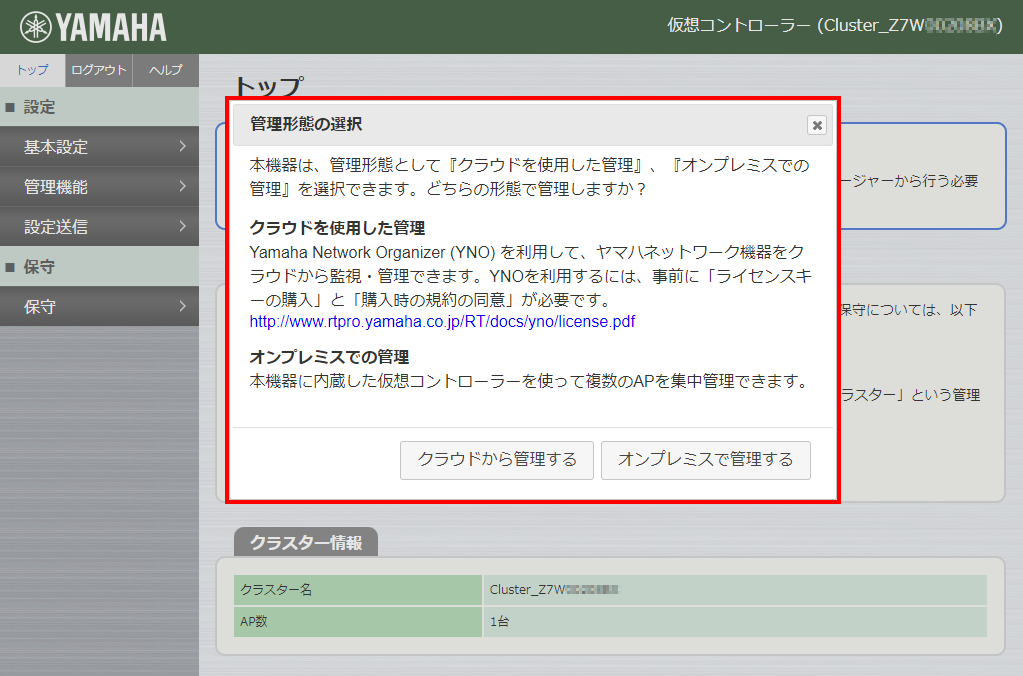

    仮想コントローラーのWeb GUI[トップ](「管理形態の選択」ダイアログ)
    メモ
    管理形態を変更したい場合は、仮想コントローラーのWeb GUIの[基本設定]-[管理モード]から変更できます。

6.2.7. 管理パスワードの初期設定

仮想コントローラーのWeb GUIを初めて開いた(工場出荷状態)場合には、仮想コントローラーの管理パスワードの設定画面が表示されます。以下の手順で、初期設定をしてください。

6 notice password1
仮想コントローラーのWeb GUI[管理パスワードの初期設定](入力欄)
  1. 仮想コントローラーの管理パスワードを入力し、[設定]ボタンを押す。

    6 notice password2
    仮想コントローラーのWeb GUI[管理パスワードの初期設定](入力例)

    設定保存中のメッセージが表示される。

    6 notice password3
    仮想コントローラーのWeb GUI[管理パスワードの初期設定](保存中)

    保存が終わると、「ユーザー名」と「パスワード」を入力する画面が表示される。

  2. 「ユーザー名」欄に「admin」と半角で入力し、「パスワード」欄に設定した管理パスワードを入力し、[サインイン]をクリックする。

    6 192 168 1 4 login3 admin pass5

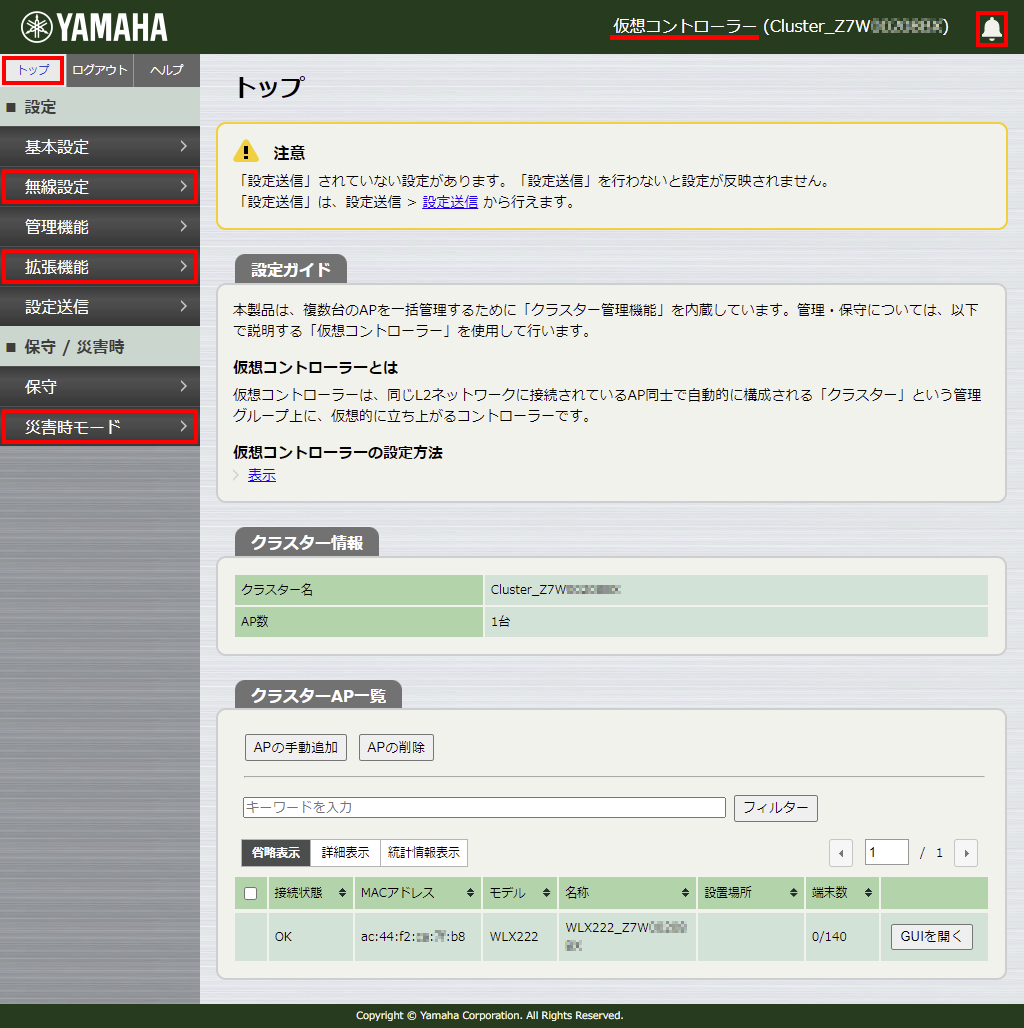

    仮想コントローラーのWeb GUIの[トップ]が表示される。

    6 vwlc top check on premises
    仮想コントローラーのWeb GUI[トップ](「オンプレミスで管理する」の場合)

    メモ

    • 管理形態の設定によって、メニューの項目表示が異なります。

      • 左メニューの表示内容

      • 右上の[通知ベルアイコン]( icon bell )の有無(メッセージボードの表示)

      • YNOエージェント機能が有効になっている表示

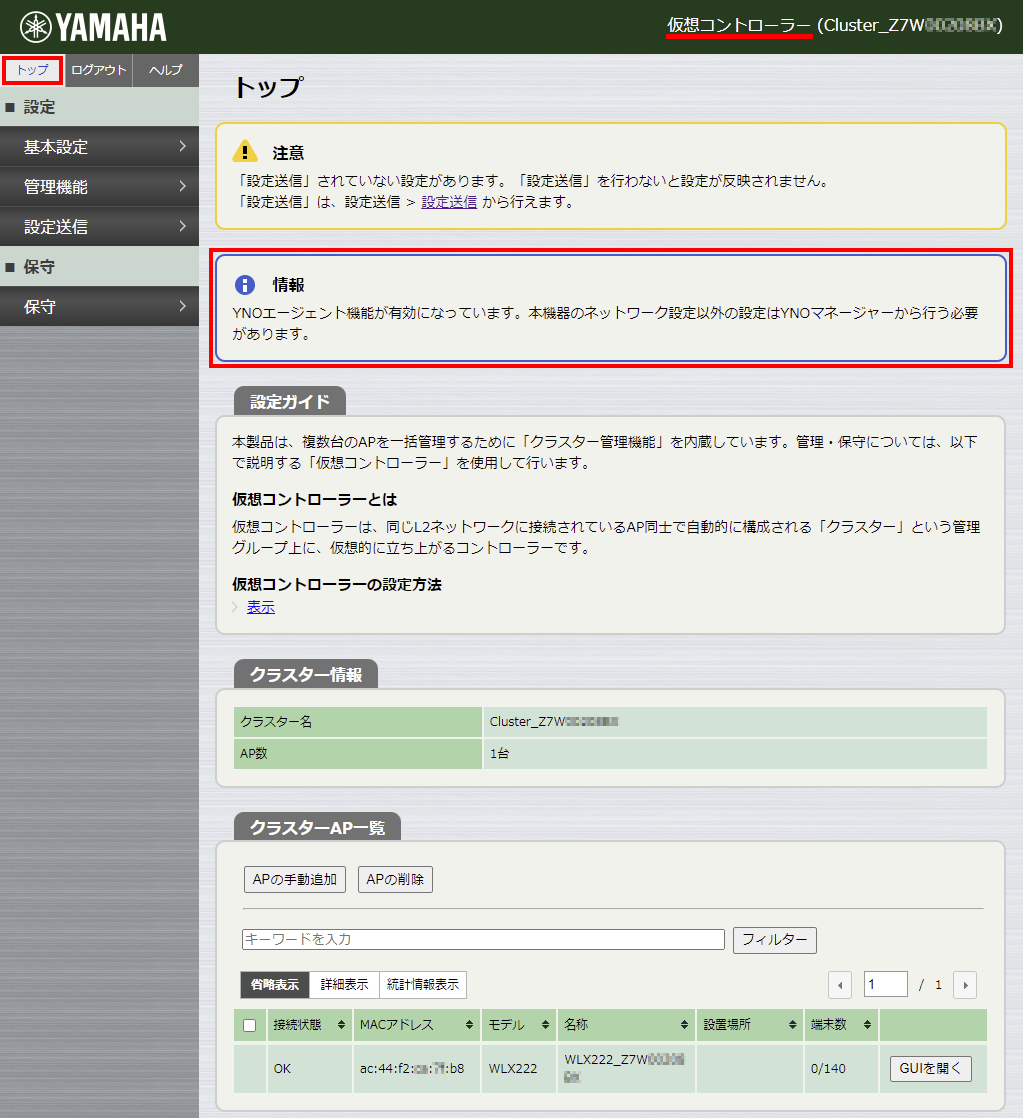

    6 vwlc top check cloud
    仮想コントローラーのWeb GUI[トップ](「クラウドから管理する」の場合)
  3. 仮想コントローラーの[設定送信] を実行し、管理パスワードを管理下のAPに送信する。

メモ

  • APのWeb GUIの[トップ]の表示例「オンプレミスで管理する」(YNOエージェント機能を使用しない)

    6 ap top check on premises

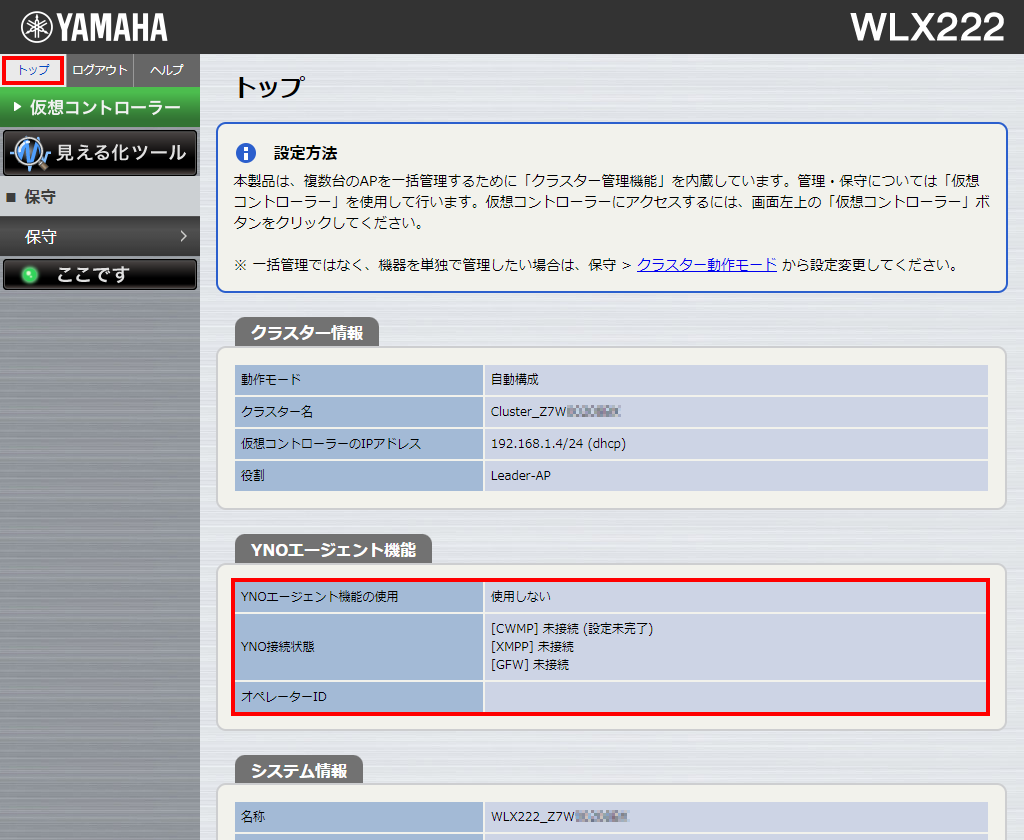

    APのWeb GUI[トップ](YNOエージェント機能は使用しない)

6.2.8. APや仮想コントローラーのIPアドレス変更

APや仮想コントローラーのIPアドレスは、クラスター設定やクラスターAP管理で変更します。

設定画面 設定内容

クラスター設定( 共通ネットワーク設定

仮想コントローラーのIPアドレス

クラスターAP管理(名称や設置場所)

APのIPアドレス

説明で想定する使い方(IPアドレスの割り当て方)
  • 仮想コントローラーのIPアドレスを固定割当に変更します。

  • APのIPアドレスは、自動割り当てのままにしておきます。

メモ

  • 仮想コントローラーのIPアドレスを固定割り当てに変更することで、障害などでLeader-APが切り替わったとき、仮想コントローラーのIPアドレスの切り替わりを防ぐことができます(同じIPアドレスに継続アクセスできます)。

    • Leader-APが切り替わるとその仮想コントローラーのMACアドレスも変わります。

    • MACアドレスが変わるので、DHCPサーバーから新しい仮想コントローラーに付与されるIPアドレスも変わります。

6 explain network static
「説明に使用するネットワーク構成図」から「仮想コントローラー」のIPアドレスを変更する
仮想コントローラーのIPアドレス変更

仮想コントローラーのIPアドレス変更は、[クラスター設定]で変更します。

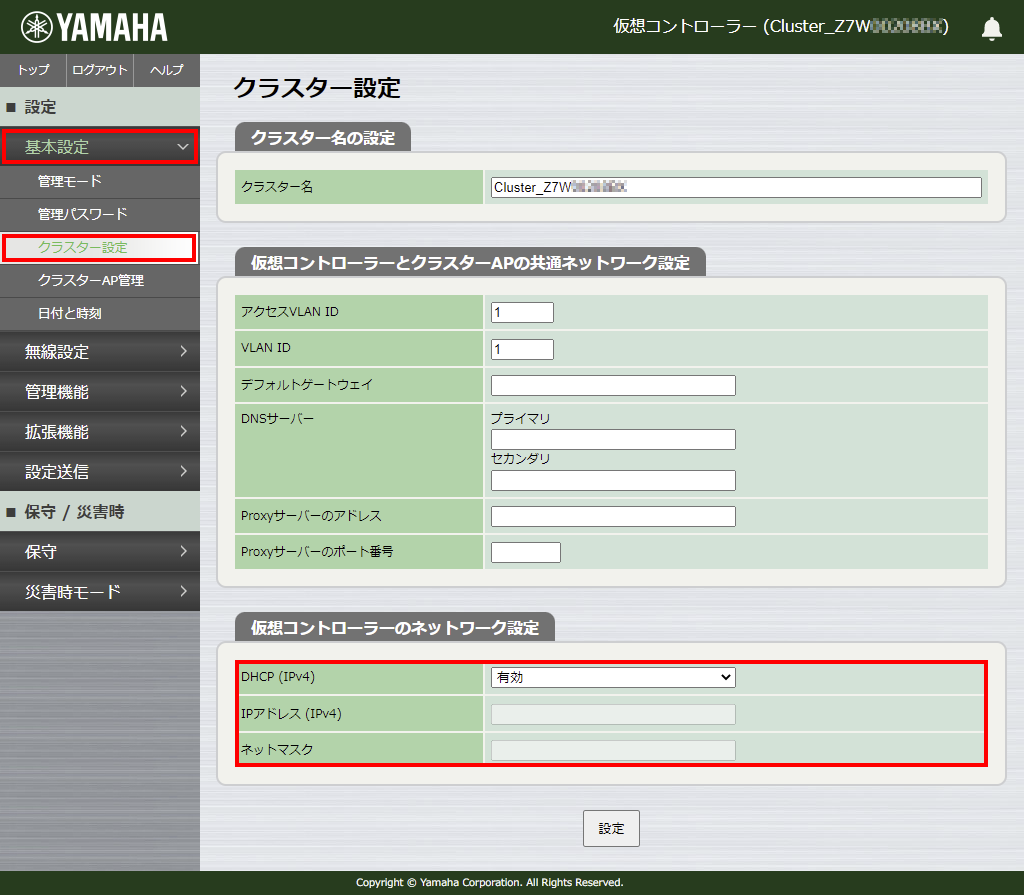

  1. 仮想コントローラーWeb GUI[基本設定]-[クラスター設定]を順にクリックする。

    6 vwlc cluster1 ip1
    仮想コントローラーのWeb GUI[基本設定]-[クラスター設定](入力枠)
  2. 「仮想コントローラーのネットワーク設定」の内容を次のように変更する。

    項目 初期設定 入力内容

    DHCP (IPv4)

    有効

    無効

    IPアドレス (IPv4)

    192.168.1.200

    ネットマスク

    24

    メモ
    設定内容について詳しくは、Web GUIの[ヘルプ]をご覧ください。
  3. 新しいIPアドレスとネットマスクを入力し、[設定]ボタンをクリックする。

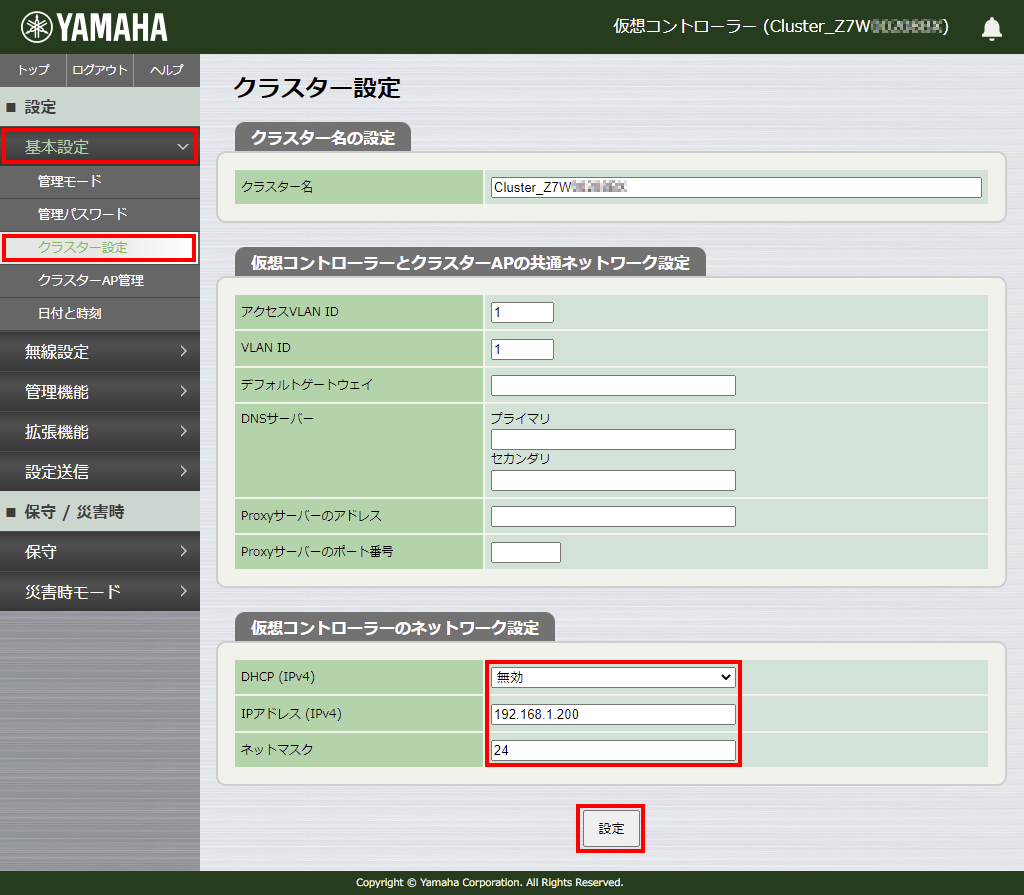

    6 vwlc cluster1 ip4
    仮想コントローラーのWeb GUI-基本設定-クラスター設定(入力操作例)

    IPアドレスの設定が終わると、新しいIPアドレスの仮想コントローラーから、管理パスワードの入力が求められる。

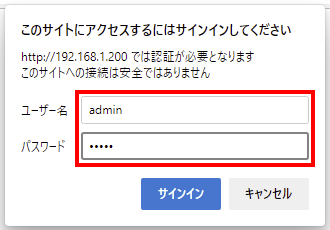

  4. 「ユーザー名」欄に「admin」と半角で入力し、「パスワード」欄に仮想コントローラーの管理パスワードを入力し、[サインイン]をクリックする。

    6 192 168 1 200 login2 admin pass5

    「クラスター設定」が再表示される。

  5. 仮想コントローラーの[設定送信] を実行する。

    メモ
    仮想コントローラーから管理下のAPに未送信の設定があるため、画面の上部に[設定送信]の注意情報が表示される。
    6 vwlc cluster1 ip5
    仮想コントローラーのWeb GUI[基本設定]-[クラスター設定](設定送信の注意情報が表示される)
APのIPアドレス変更

APのIPアドレスは、「クラスターAP管理」で変更します。手順は、仮想コントローラーのIPアドレス変更と同様です。

  • 仮想コントローラーWeb GUI[基本設定]-[クラスターAP管理]を順にクリックする。

    • クラスターに1台のAPが属している場合

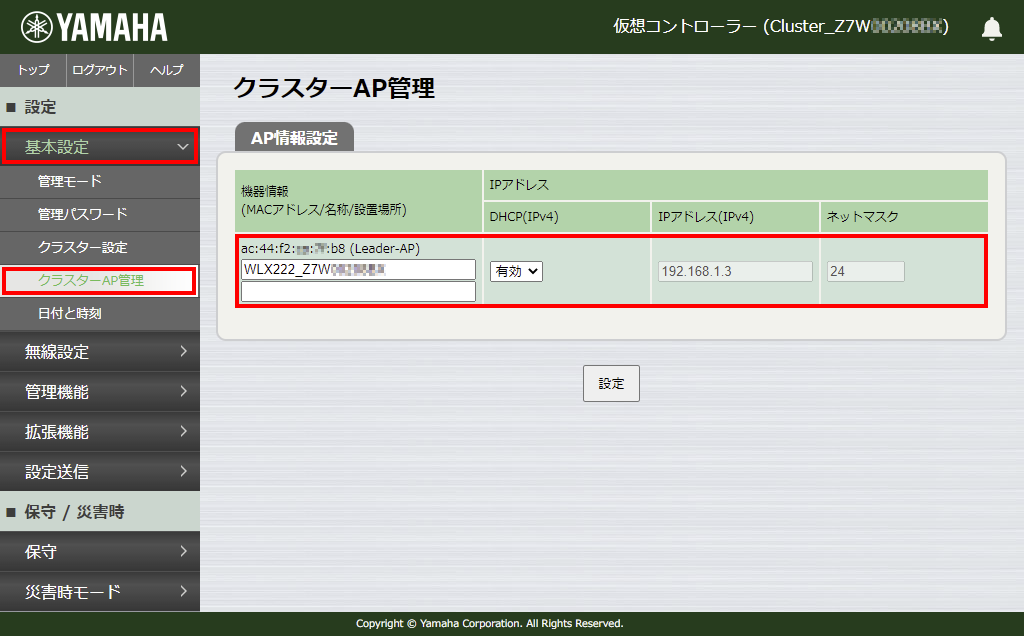

      6 vwlc cluster2 ap1
      仮想コントローラーのWeb GUI[基本設定]-[クラスターAP管理](クラスターに1台のAPが属している場合)

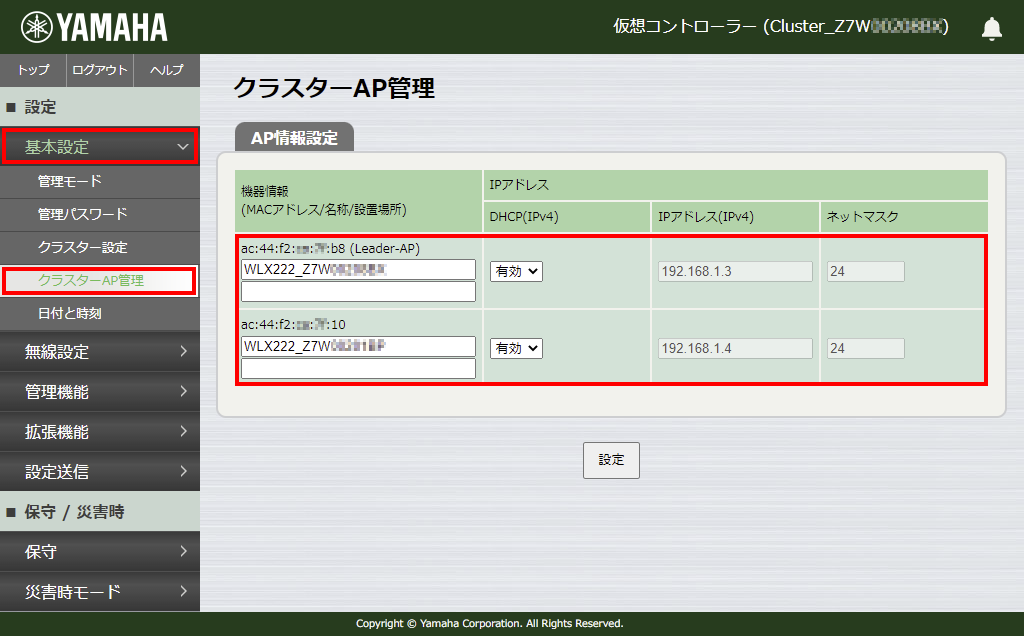

    • クラスターに2台のAPが属している場合

      6 vwlc cluster2 ap2
      仮想コントローラーのWeb GUI[基本設定]-[クラスターAP管理](クラスターに2台のAPが属している場合)

6.2.9. 共通ネットワーク設定

仮想コントローラーやAPがインターネット上のサービス(時刻サーバーなど)と通信するために必要な設定を行います。「 ご用意いただく情報 」で準備した情報を設定してください。

  1. 仮想コントローラーのWeb GUIにログインする。

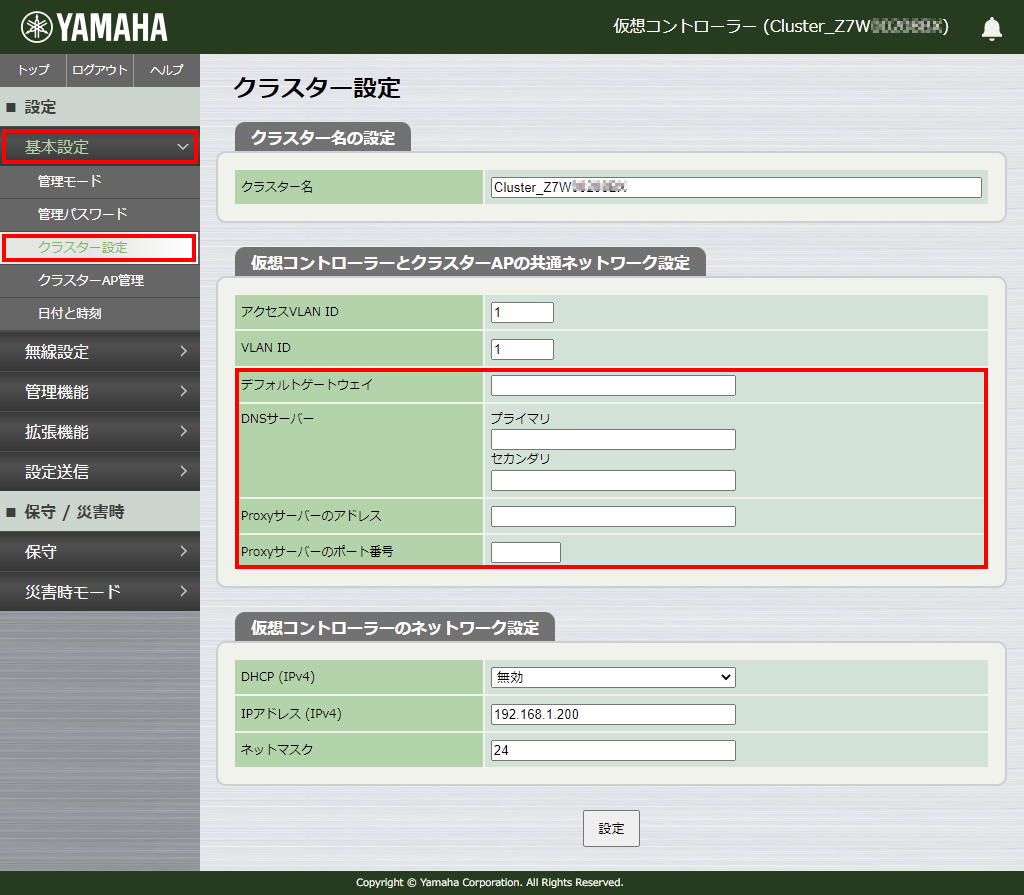

  2. [基本設定]-[クラスター設定]を順にクリックする。

    6 vwlc cluster3 nw1
    仮想コントローラーのWeb GUI[基本設定]-[クラスター設定](入力枠)
  3. 「仮想コントローラーとAPの共通ネットワーク設定」に「 ご用意いただく情報 」で準備した次の情報を入力し、[設定]をクリックする。

    • デフォルトゲートウェイ

    • DNSサーバー

    • Proxyサーバー

    • Proxyサーバーのポート番号

      6 vwlc cluster3 nw2

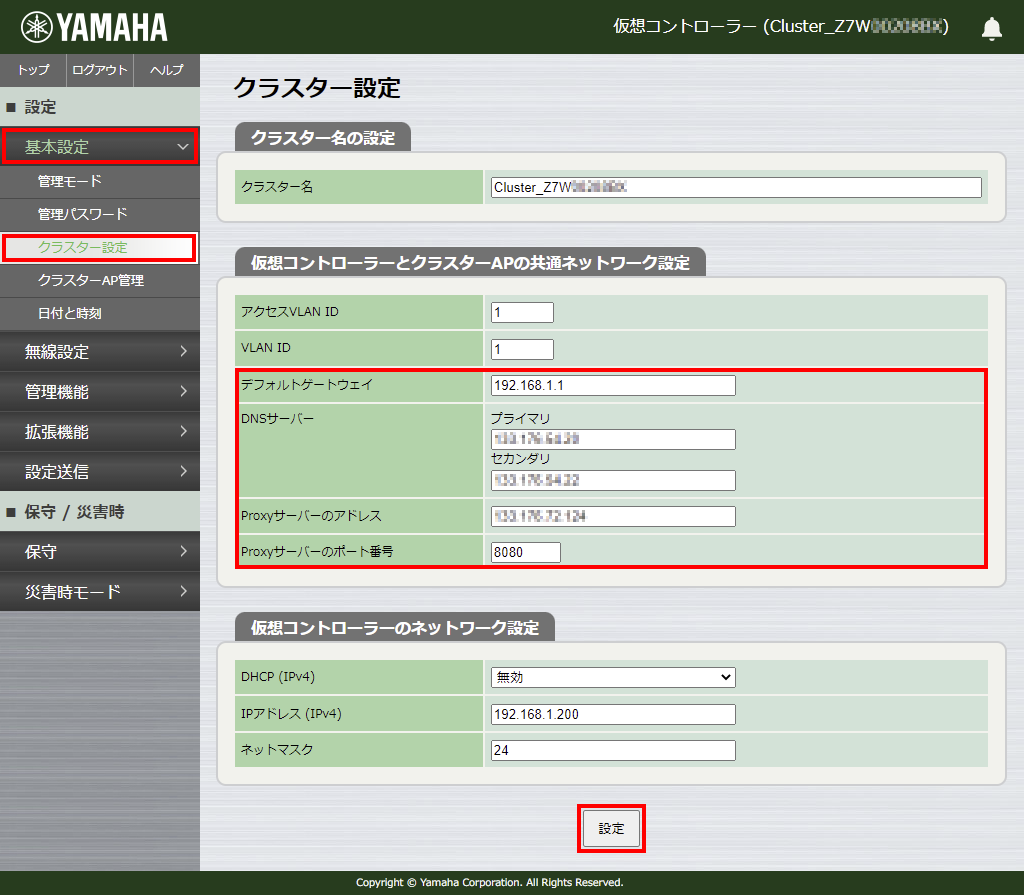

      仮想コントローラーのWeb GUI[基本設定]-[クラスター設定](入力例)
  4. 仮想コントローラーの[設定送信] を実行して、管理下のAPに送信する。

    6 vwlc cluster3 nw3
    仮想コントローラーのWeb GUI[基本設定]-[クラスター設定](設定送信の注意情報が表示される)

6.2.10. ネットワークの疎通確認

APのWeb GUIからネットワークコマンド(ping, arping, traceroute)を実行して、LAN機器やインターネットなどへ疎通を確認してください。ネットワークコマンドの操作方法は、「 ネットワーク設定の動作確認 」を参照してください。

6.2.11. 無線設定する

仮想コントローラーのWeb GUIにログインして、オンプレミス管理における無線設定を行います。

Table 4. 設定対象と設定方法の概要
管理方法 設定対象 設定方法

オンプレミス管理

仮想コントローラー

仮想コントローラーのWeb GUIを開く

  1. 仮想コントローラーのWeb GUIにログインする。

  2. Web GUIのメニューから、[無線設定]-[共通]-[SSID管理]を順にクリックする。

  3. [SSID管理]で、無線設定を追加する番号の[追加]をクリックする。

    メモ
    工場出荷時の状態では、WPS機能の初期設定がSSIDの”VAP9”にプリセットされています。生成されるSSIDは、"doremi-"+Leader-APのMACアドレスの下位3バイト(オクテット)となります。自動設定されたVAP9が不要の場合には、無効にしてください。
    6 vwlc ssid1 default
    仮想コントローラーのWeb GUI[無線設定]-[SSID管理](VAP9は、自動設定されている)

    選択したVAPの設定画面が表示される。

  4. VAP1設定に無線設定を入力する。

    Table 5. 無線設定の入力例
    項目 入力内容 補足

    バインドする無線モジュール

    2.4GHz、5GHz

    チェックを入れる

    SSID

    yamaha

    文字を入力する

    認証方式

    WPA2-PSK / WPA3-SAE

    プルダウンメニューから選択する

    PSK(事前認証鍵)

    YMH.pass

    入力したパスワードは●●●で表示される

    注意

    • 実際に運用するPSK(事前認証鍵)には、必ず、上の例とは異なる文字列を設定してください。

    メモ

    • 認証方式、セキュリティ方式、WPS機能など詳しくは、Web GUIの[ヘルプ]や「 技術資料 」、「 設定例 」をご覧ください。

    • 認証方式は、プルダウンメニューから「WPA2-PSK / WPA3-SAE」を選択する。

      6 vwlc ssid3 vap1 input security

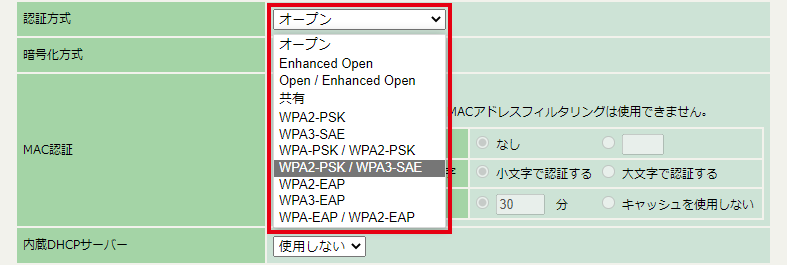

      VAP設定の認証方式のプルダウンメニュー例(Rev.24.00.01)
    6 vwlc ssid3 vap1 input

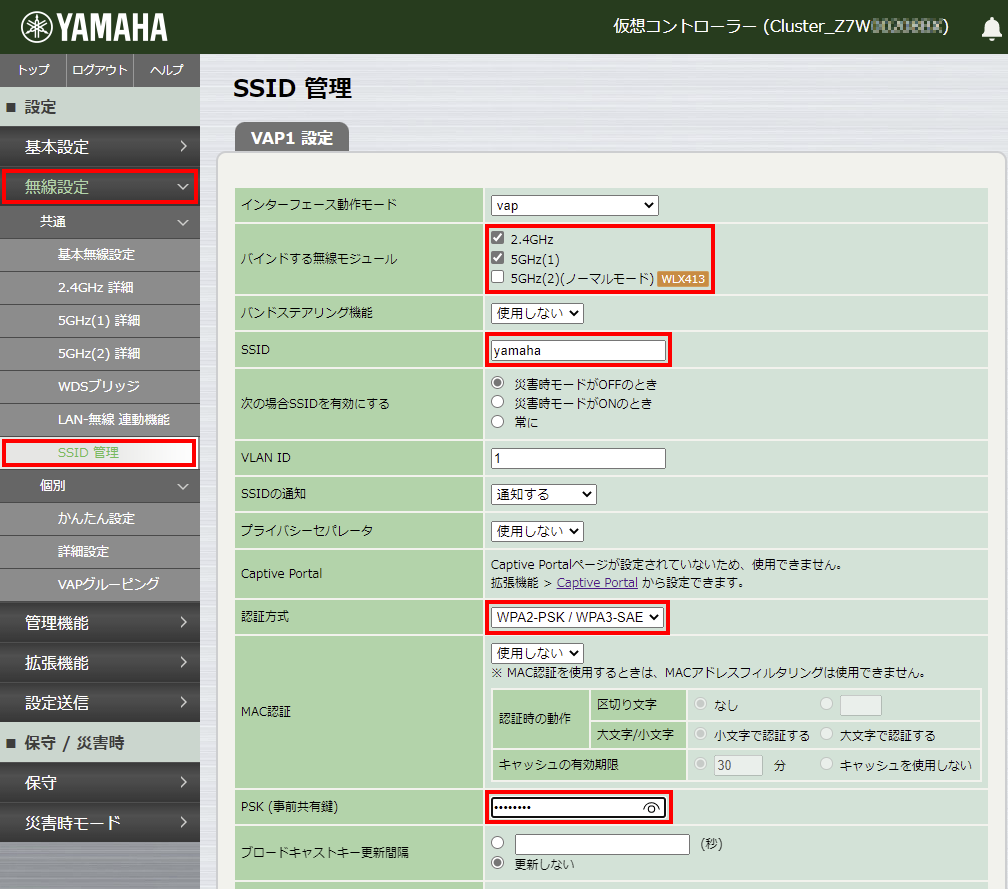

    仮想コントローラーのWeb GUI[無線設定]-[SSID管理]-[VAP1設定](入力例)
  5. 画面を下にスクロールして [設定] をクリックする。

    6 vwlc ssid4 set
    仮想コントローラーのWeb GU[無線設定]-[SSID管理]-[VAP1設定](最下の[設定]ボタン)
  6. 仮想コントローラーの[設定送信] を実行し、無線設定を管理下のAPに送信する。

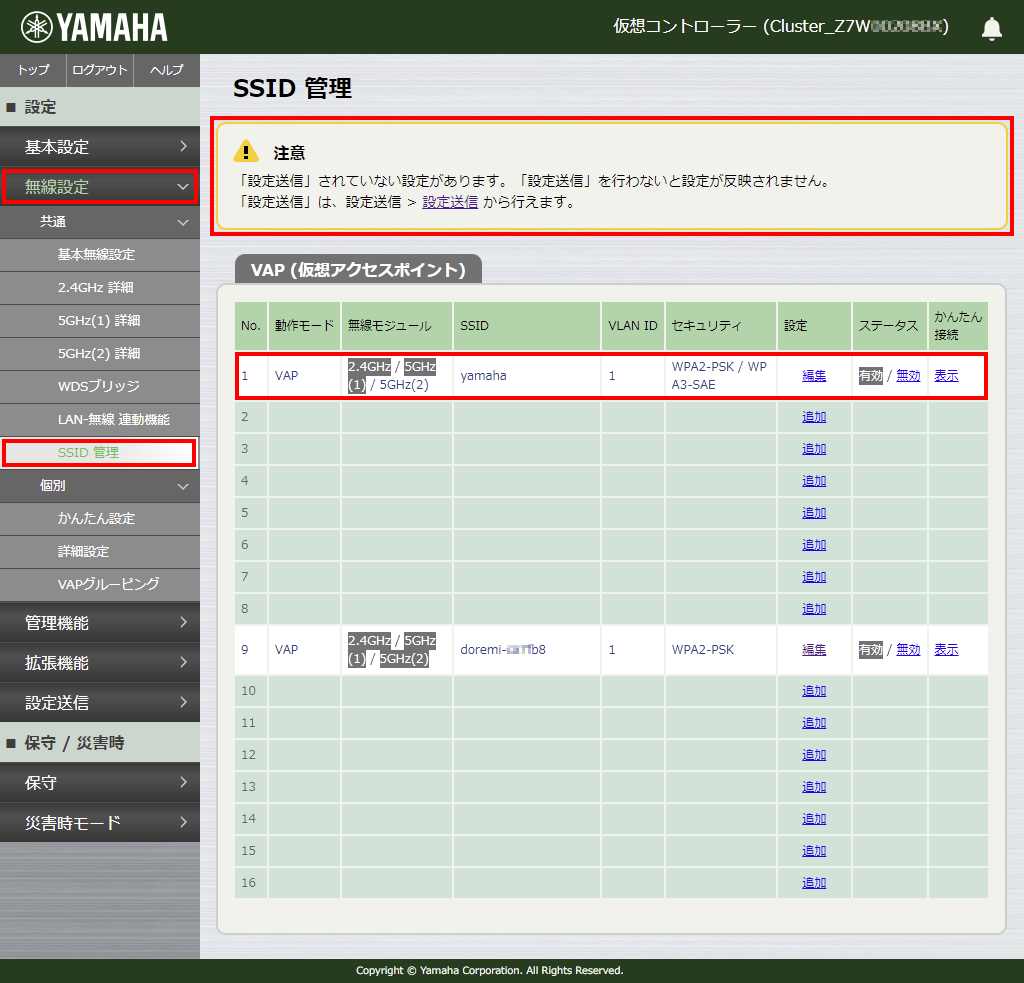

    6 vwlc ssid5 done
    仮想コントローラーのWeb GUI[無線設定]-[SSID管理](VAP1を設定後、設定送信を行う)

6.2.12. 無線設定の動作確認

無線設定が終わったら、無線設定の動作確認を行います。

確認項目例 補足事項

WLANインジケーター

消灯している(無線LANが利用可能)

見える化ツール

APのWeb GUIから「 見える化ツール 」を開き、周囲の電波状態、端末との接続状態を確認する。

LANマップ

L3スイッチなどの「LANマップ」を開き、無線APや無線端末の表示などを確認する。端末が表示されるまで時間がかかる場合があります。

6.3. 見える化ツールを開く

オンプレミス管理のとき、「 見える化ツール 」を開く手順を紹介します。

3 wlv radio state
APのWeb GUIの見える化ツールを開く

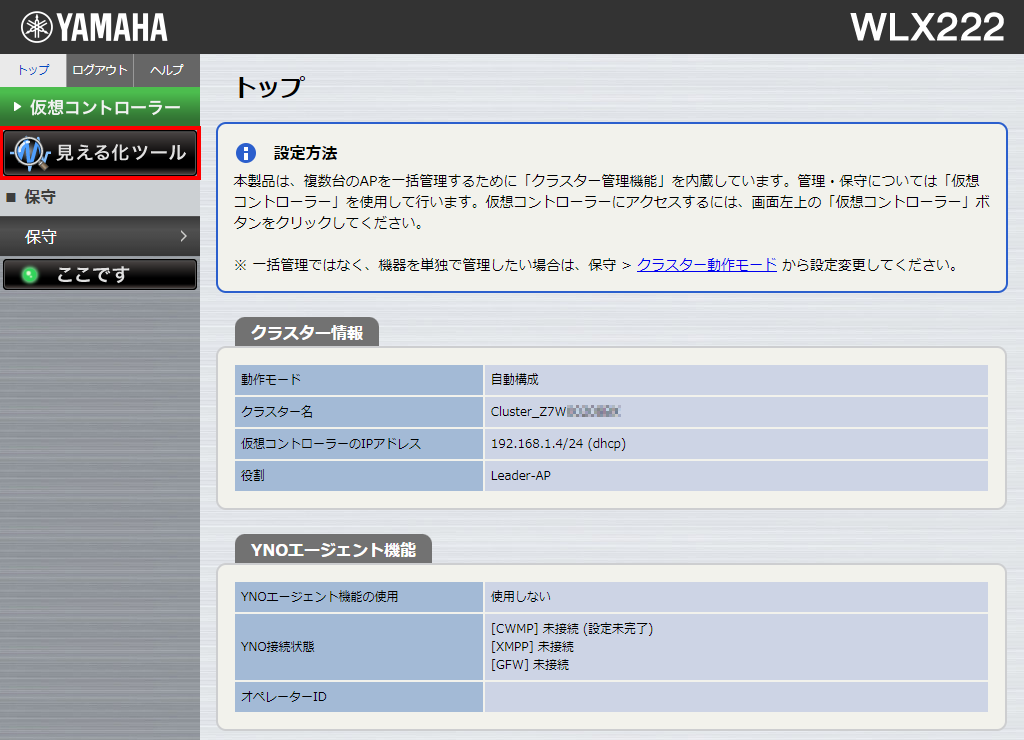

  1. APのWeb GUIにログインする。

  2. [見える化ツール]ボタンをクリックする。

    6 ap top wlv on premises
メモ
詳しくは、Web GUIの[ヘルプ]や「 技術資料 」(Webサイトに掲載)をご覧ください。

6.4. 2台目の追加設定

運用中のクラスターと同じネットワークに本製品を接続すると、運用中のクラスターの設定内容が自動送信されます。
その後、必要に応じて、追加した本製品の設定を手動で変更します。

DHCP環境の場合

追加したい本製品を、運用中のクラスターと同じネットワークに接続するだけです。手動での設定は必要ありません。

Table 6. DHCP環境に追加するときの設定手順
概要 操作手順

ネットワークに接続する 。

接続する

無線設定の動作確認を行う。

1台目の初期設定: 無線設定の動作確認

動作確認が完了したら、設置する。

設置する

固定IPアドレス環境の場合

本製品と設定用のパソコンを、運用中のクラスターと同じネットワークに接続します。その後、仮想コントローラーでIPアドレスを設定します。

Table 7. 固定IPアドレス環境に追加するときの設定手順
概要 操作手順

ネットワークに接続する 。

接続する

設定用パソコンを 固定IPアドレス に設定する。

パソコンを固定IPアドレスに設定

仮想コントローラーのWeb GUIにログインし、 設置先ネットワーク環境に合わせてAPのIPアドレスを変更 する。

2台目の追加設定: 追加APのIPアドレス変更

無線設定の動作確認を行う。

1台目の初期設定: 無線設定の動作確認

設定や動作確認が完了したら、設置する。

設置する

6.4.1. 仮想コントローラーから追加APのIPアドレスを変更する

構築済みの固定IPアドレス環境に2台目を追加した場合は、クラスター機能により、自動的に仮想コントローラーの管理下に組み込まれます。ここでは、仮想コントローラーから2台目のIPアドレスを「192.168.100.202/24」に変更します。

IPアドレス

説明での使い方

192.168.100.1/24

L3スイッチ(ゲートウェイ)のIPアドレス

192.168.100.2/24

設定用パソコンに設定するIPアドレス

192.168.100.200/24

仮想コントローラーに設定するIPアドレス

192.168.100.201/24

1台目のAPに設定するIPアドレス

192.168.100.202/24

2台目のAPに設定するIPアドレス

192.168.100.240/24

DHCP自動取得に失敗したときのAPのIPアドレス

仮想コントローラーでIPアドレス変更
  1. 2台目のAPをネットワークに接続する。

  2. 起動完了するまで数分待って、仮想コントローラーのWeb GUIを開く。

    メモ

    • 起動完了をインジケーターで確認する方法は、「 起動プロセス 」をご覧ください。

  3. 仮想コントローラーのWeb GUIで[基本設定]-[クラスターAP管理]の順にクリックする。

    メモ

    • 追加したAPの情報は、「クラスターAP管理」の「AP情報設定」に追加されます。

    • 追加したAPの情報が表示されていない場合には、数分待ってから再読み込み(リロード)してください。

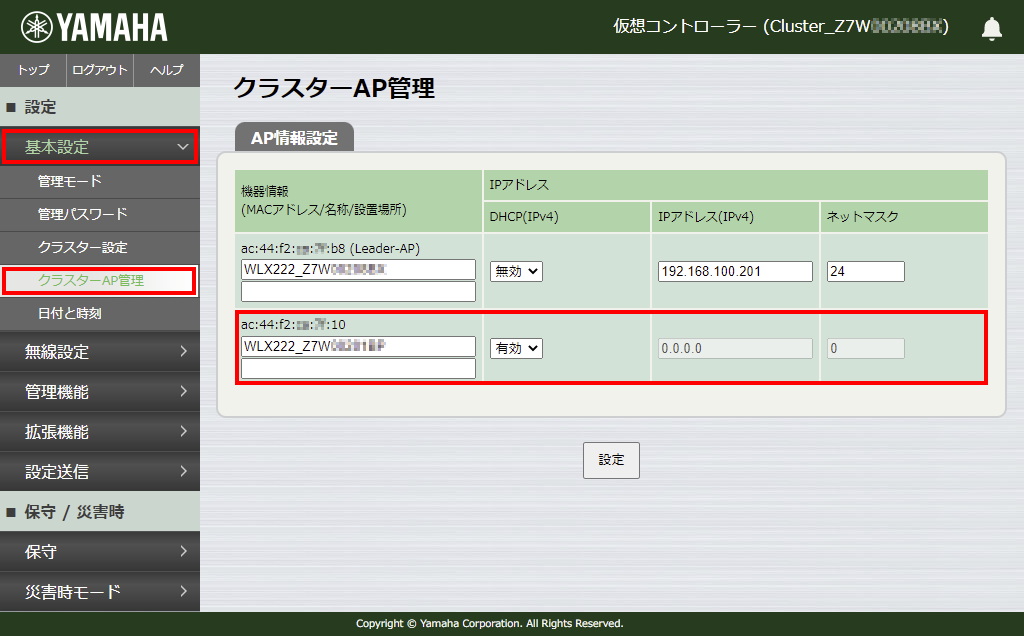

    • APを追加後 (APが2台のとき)

      6 vwlc cluster4 ip2
      仮想コントローラーのWeb GUI[基本設定]-[クラスターAP管理](APが2台のとき)
  4. DHCP(IPv4)のプルダウンメニューから「無効」を選び、IPアドレスとネットマスクを入力し、[設定]ボタンをクリックする。

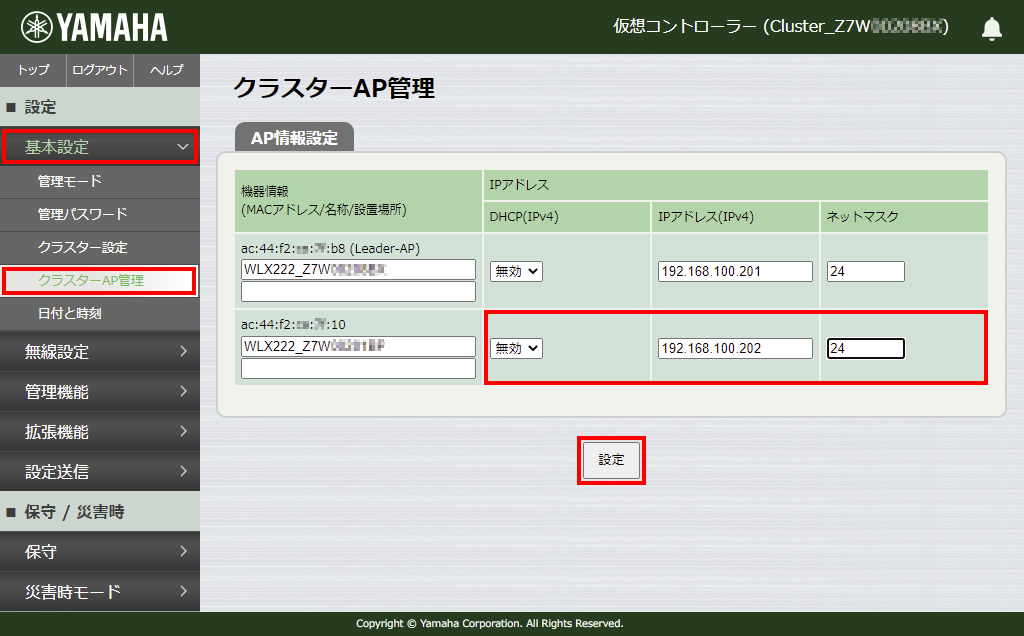

    6 vwlc cluster4 ip5
    仮想コントローラーのWeb GUI[基本設定]-[クラスターAP管理](IPアドレスとネットマスクの入力例)
  5. IPアドレスの設定が終わると、「クラスターAP管理」に設定送信の注意情報が表示されるので、 仮想コントローラーの[設定送信] を実行する。

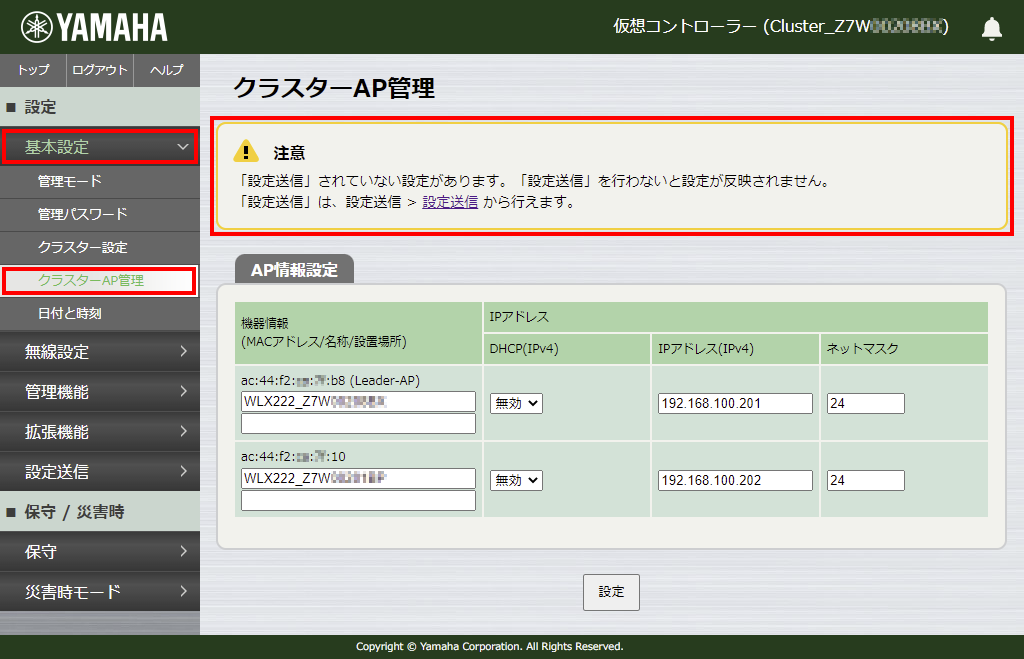

    6 vwlc cluster4 ip6
    仮想コントローラーのWeb GUI[基本設定]-[クラスターAP管理](設定送信の注意情報が表示される)
  6. 設定送信を実行後、しばらくすると、2台目のAPに新しいIPアドレスが適用される。

    6 vwlc cluster4 ip8

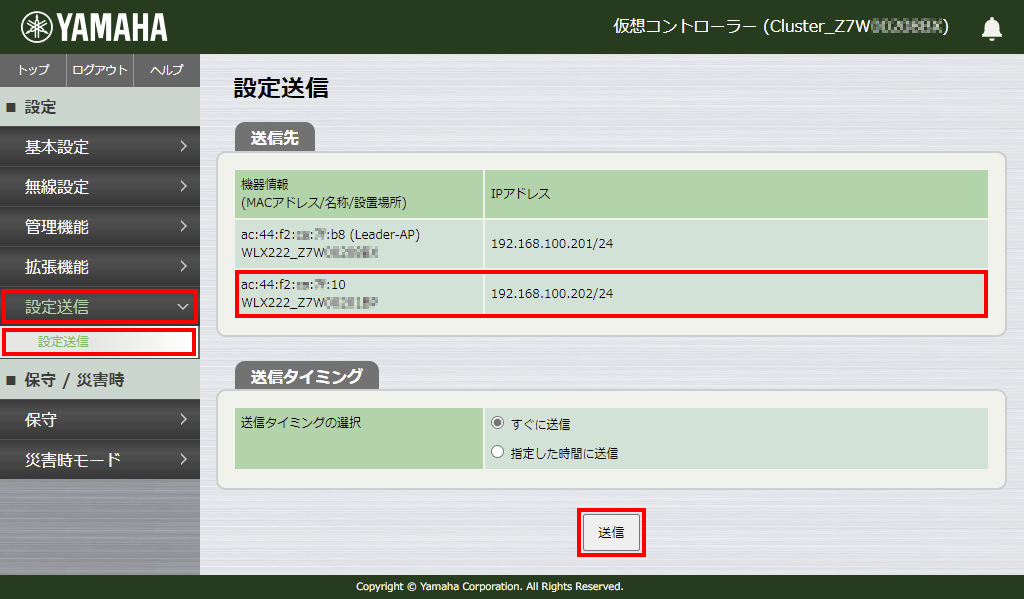

    仮想コントローラーのWeb GUI[設定送信](APのIPアドレス変更が適切に完了)

メモ

  • 設定送信を実行後は、前の設定が見える場合があります。その場合は、数秒待って再読み込み(リロード)してください。

6 vwlc cluster4 ip7
仮想コントローラーのWeb GUI[設定送信](設定送信後、前の設定が見えている状態)
