1. 概要

本製品は、災害時モード切り替え機能によって、VAPの設定を通常時と災害時でかんたんに切り替えることができます。
事前に災害時用のVAPを作成しておくことで、災害発生時にはモードを切り替えるだけで公衆無線LANとして開放できます。

2. 注意事項

  • 災害時モードがONのとき、Web GUIからは災害時モード以外の設定を変更することはできません。

  • 災害時モードを有効にすると、クラスターに所属するすべてのAPが災害時モード有効になります。

  • 災害時モードをONにしたときに無線機能が有効になるSSIDが設定されていないと、災害時モードへの切り替えができません。災害時モードをONにしたときに有効になるSSIDでは、[無線設定] - [共通] - [SSID 管理] -「バインドする無線モジュール」で全ての無線モジュールを有効にすることを推奨します。

    • ただし、6GHz帯の無線モジュールをバインドすると認証方式で「オープン」を選択することができません。 災害時に「オープン」で通信をするために、6GHz帯の無線モジュールはバインドしないことを推奨します。 詳しくは、以下の 設定例 をお読みください。

  • 本資料では全ての無線モジュールの設定について記載していますが、各機種には自身に搭載されている無線モジュールの設定だけが適用されます。

3. 対応ファームウェアリビジョン

このページで説明する内容は、以下のファームウェアを対象としています。

モデル ファームウェア

WLX212

Rev.21.00.02以降

WLX413

Rev.22.00.01以降

WLX222

Rev.24.00.01以降

WLX322

Rev.25.00.02以降

WLX323

Rev.25.01.02以降

4. 設定例

災害時に公衆無線LANとして一般に開放することを想定した設定を示します。

4.1. 事前設定

災害時モードは仮想コントローラーのWeb GUIから設定します。

  1. LAN-無線連動機能を有効にする。

    [無線設定] - [共通] - [LAN-無線 連動機能] にて、LAN-無線連動機能を有効にして、有線LAN側が使用不可能な状態でSSIDが使われることがないようにします。
    ICMP Echoの送信先は、環境に合わせて設定してください。

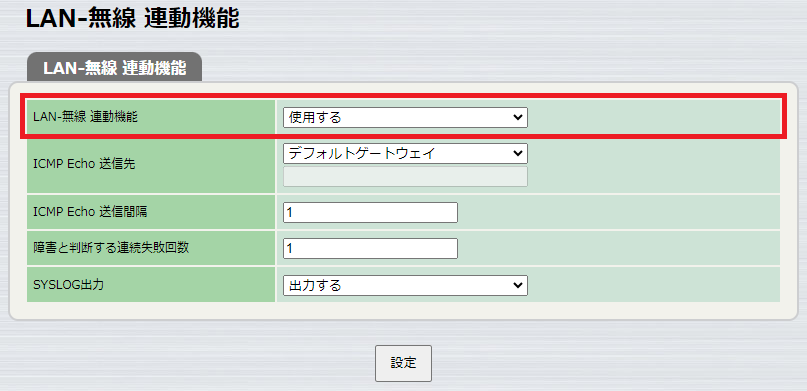

    無線設定 - 共通 - LAN-無線 連動機能
    無線設定 - 共通 - LAN-無線 連動機能

  2. 無線LANの5GHz(2)を使用する設定に切り替える。

    [無線設定] - [共通] - [基本無線設定]にて、5GHz(2)を使用する設定に切り替えます。

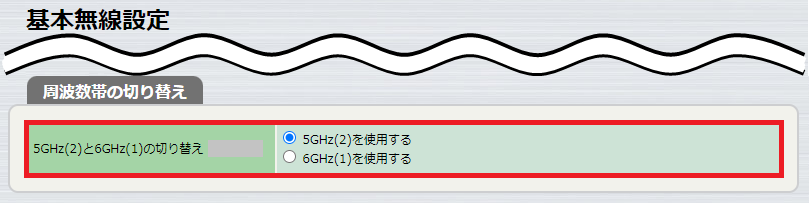

    無線設定 - 共通 - 基本無線設定 (周波数帯の切り替え)
    無線設定 - 共通 - 基本無線設定 (周波数帯の切り替え)

  3. 無線LANの2.4GHz, 5GHzの両方を有効にする。

    [無線設定] - [共通] - [基本無線設定]にて、2.4GHz帯, 5GHz帯の両方を有効にします。
    また、各周波数帯の無線モードは対応しているWi-Fiの通信規格をすべて使用できるように設定します。

    設定項目 設定値

    [2.4GHz 基本] - [無線機能]

    使用する

    [2.4GHz 基本] - [無線モード]

    all (機器が対応している無線モード全て)

    [5GHz(1) 基本] - [無線機能]

    使用する

    [5GHz(1) 基本] - [無線モード]

    all (機器が対応している無線モード全て)

    [5GHz(2) 基本] - [無線機能]

    使用する

    [5GHz(2) 基本] - [無線モード]

    all (機器が対応している無線モード全て)

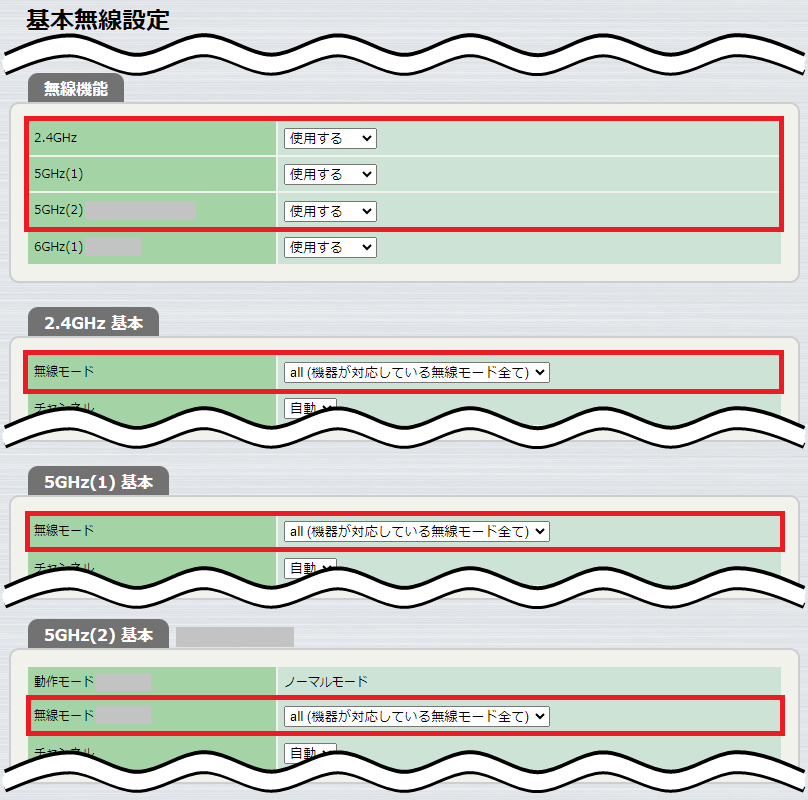

    無線設定 - 共通 - 基本無線設定
    無線設定 - 共通 - 基本無線設定

  4. 災害時用のSSIDを設定する

    [無線設定] - [共通] - [SSID 管理]にて、災害時にのみ有効になるSSIDを設定します。

    設定項目 設定値

    インターフェース動作モード

    vap

    バインドする無線モジュール

    すべてのモジュールを有効にする

    接続台数の自動分散

    使用する

    バンドステアリング機能

    使用する

    SSID

    わかりやすく、見つけやすいSSID名

    次の場合SSIDを有効にする

    災害時モードがONのとき

    SSIDの通知

    通知する

    プライバシーセパレータ

    使用する

    認証方式

    オープン

    暗号化方式

    NONE

    MACアドレスフィルタリング

    全ての接続を許可する

    無線設定 - 共通 - SSID 管理
    無線設定 - 共通 - SSID 管理

  5. 設定送信

    [設定送信] - [設定送信]にて、クラスター内のAPに対して設定を送信します。

4.2. 災害時モード切り替え

モードの切り替えは仮想コントローラーのWeb GUIで行います。

4.2.1. ONにする

災害時モードが「OFF」のときに[災害時モード] - [災害時モード切り替え]を開いたとき、[災害時モード切り替え]の表示は「OFF」となっています。
「ONにする」ボタンを押すことで、クラスターに所属するすべてのAPが災害時モード「ON」になります。

災害時モード - 災害時モード切り替え (OFF)
災害時モード - 災害時モード切り替え (OFF)

4.2.2. OFFにする

災害時モードが「ON」のときに[災害時モード] - [災害時モード切り替え]を開いたとき、[災害時モード切り替え]の表示は「ON」となっています。
「OFFにする」ボタンを押すことで、クラスターに所属するすべてのAPが災害時モード「OFF」になります。

災害時モード - 災害時モード切り替え (ON)
災害時モード - 災害時モード切り替え (ON)
