1. 概要

本製品 には、[POWER] [LAN] [YNO] [WLAN] の4種類の LED が搭載されています。
LEDの搭載位置および動作の概要は以下の通りです。

LED の搭載位置
LED 搭載位置
① POWERインジケーター

本製品の電源状態、動作状態を示します。

POWERインジケーター 状態

消灯

電源が切れています。

点灯 （青色）

動作中です。

点滅 （青色）

起動処理中です。

点灯 （橙色）

起動前のハードウェアチェックを実施中、またはPoEの給電電力が不足しています。

点滅 （橙色）

起動処理に、異常が発生しています。

② LANインジケーター

LANの使用状態や本製品のインターネットへの接続状態を示します。

LANインジケーター 状態

消灯

ネットワークに接続していません。

点灯 （青色）

インターネットに接続しています。

点滅 （青色）

ネットワークに接続していますが、インターネットには接続していません。

③ YNOインジケーター

YNOの使用状態やYNOマネージャーとの接続状態を示します。

YNOインジケーター 状態

消灯

YNOエージェント機能を「使用しない」に設定しています。

点灯 （青色）

YNOを利用できます。

点滅 （青色）

YNOエージェント機能を「使用する」に設定してから、まだ一度もYNOに接続していません。

点灯 （橙色）

YNOの管理対象外です。

点滅 （橙色）

YNOとの接続に、異常が発生しています。

④ WLANインジケーター

無線LANの使用状態を示します。

WLANインジケーター 状態

消灯

無線LANを利用できます。

点滅 （青色）

DFSレーダーの検出中、または無線LANを利用できない状態です。

2. 対応ファームウェアリビジョン

このページで説明する内容は、以下のファームウェアを対象としています。

モデル ファームウェア

WLX212

Rev.21.00.02以降

WLX413

Rev.22.00.01以降

WLX222

Rev.24.00.01以降

WLX322

Rev.25.00.02以降

WLX323

Rev.25.01.02以降

WLX232

Rev.27.00.01以降

WLX333

Rev.27.01.01以降

3. LED 表示の記載方法

LED 表示の説明ため、以下の記載方法を用います。

  • ■ は LED消灯、 ■ 、 ■ は各色での LED 点灯 または LED 点滅、 -（ハイフン） は動作とLED表示が関係しないことを示します。

  • LED の点滅パターンを以下に示します。

    表記 点滅パターン

    " 点滅パターン 1 "

    500ms 点灯 / 500ms 消灯

    " 点滅パターン 2 "

    250ms 点灯 / 250ms 消灯

    " 点滅パターン 3 "

    250ms 点灯 / 250ms 消灯 / 250ms 点灯 / 1250ms 消灯

    " 点滅パターン 4 "

    200ms 点灯 / 100ms 消灯 / 200ms 点灯 / 1500ms 消灯

    " 点滅パターン 5 "

    500ms 点灯 / 1500ms 消灯

4. システム起動時のLED表示

4.1. 起動時のLED表示パターン（正常時）

4.1.1. 電源投入直後

POWER LAN YNO WLAN

■

■

■

■

"POWER 青 " 、 "LAN 青 " 、 "YNO 青 " および "WLAN 青 " 全 LED が点灯する。

4.1.2. 起動中1

電源を投入ししばらくすると、この状態に遷移します。起動前のハードウェアチェックを実施中です。

POWER LAN YNO WLAN

■

■

■

■

"POWER 橙（オレンジ） " 、 "LAN 青 " 、 "YNO 青 " および "WLAN 青 " 全 LED が点灯する。

4.1.3. 起動中2

ハードウェアチェックが完了すると、この状態に遷移します。システムの起動を行っています。

POWER LAN YNO WLAN

■

■

■

■

"POWER 青 " LED が "点滅パターン 1" を繰り返す。

4.1.4. 起動完了

起動が完了すると、点滅していたPOWER が点灯します。

POWER LAN YNO WLAN

■

■

■

■

"POWER 青 " LED が点灯する。

4.2. 起動時のLED表示パターン（異常時）

起動が正常にできない場合は、以下のいずれかのパターンでLED表示します。
繰り返しいずれかのLED表示になる場合は、サポート窓口に連絡してください。

4.2.1. 起動失敗パターン1

POWER LAN YNO WLAN

■

■

■

■

"POWER 橙（オレンジ） " 、 "LAN 橙（オレンジ） " 、 "YNO 橙（オレンジ） " および "WLAN 橙（オレンジ） " が "点滅パターン 1" を繰り返す。

4.2.2. 起動失敗パターン2

POWER LAN YNO WLAN

■

■

■

■

"POWER 橙（オレンジ） " 、 "LAN 橙（オレンジ） " 、 "YNO 橙（オレンジ） " および "WLAN 橙（オレンジ） " が "点滅パターン 3" を繰り返す。

5. 有線LANの状態を示すLED表示

有線LANケーブルが接続されていないなど、Link Downしているときは以下の表示になります。

POWER LAN YNO WLAN

-

■

-

-

"LAN" LED が消灯する。

有線LANケーブルが接続されLink UPしているが、本製品がインターネットへ接続できないときは以下の表示になります。

POWER LAN YNO WLAN

-

■

-

-

"LAN 青 " LED "点滅パターン 1" を繰り返す。

メモ

  • 無線クライアントがインターネットへ接続できるかどうかとは無関係です。

有線LANケーブルが接続されLink UPし、本製品がインターネットへ接続できたときは以下の表示になります。

POWER LAN YNO WLAN

-

■

-

-

"LAN 青 " LED が点灯する。

6. 無線LANの動作状態を示すLED表示

6.1. 無線LANが正常に動作しているとき

いずれかの無線LAN インターフェースが有効に設定され、正常動作を行っているときは以下の表示になります。

POWER LAN YNO WLAN

-

-

-

■

"WLAN" LED が消灯する。

6.2. 無線LAN設定なし

すべての無線LAN インターフェースが無効に設定されているときは以下の表示になります。

POWER LAN YNO WLAN

-

-

-

■

"WLAN 青 " LED "点滅パターン 5" を繰り返す。

6.2.1. DFS チャネルチェック中

5GHz の無線LANインターフェースでW53（52-64ch）もしくはW56（100ch-140ch）を使用する場合、無線LANの使用開始前に1分間レーダー検出を行うことが義務付けられています。
このレーダー検出が行われている間は以下のLED表示になります。

POWER LAN YNO WLAN

-

-

-

■

"WLAN 青 " LED が "点滅パターン 4" を繰り返す。

7. YNOの動作状態を示すLED表示

7.1. YNOが無効になっているとき

本機のYNO設定が無効となっているときは、以下の表示になります。

POWER LAN YNO WLAN

-

-

■

-

"YNO" LED が消灯する。

7.2. YNOに接続しYNOから管理できる状態のとき

YNOとの接続し、YNOから管理できる状態になると、LEDは以下の表示になります。

POWER LAN YNO WLAN

-

-

■

-

"YNO 青 " LED が点灯する。

7.3. YNOとの接続が途絶えたとき

YNOに接続しYNOから管理されていたが、何らかの理由でYNOとの接続が途絶えたときは以下の表示になります。

POWER LAN YNO WLAN

-

-

■

-

"YNO 橙（オレンジ） " LED が "点滅パターン 1" を繰り返す。

7.4. YNOが有効だがYNOとの接続が一度も行えていないとき

YNOが有効に設定されているが一度もYNOと接続が成功したことがないときは、以下の表示になります。

POWER LAN YNO WLAN

-

-

■

-

"YNO 青 " LED が "点滅パターン 1" を繰り返す。

7.5. YNOに接続したが本機がYNOの管理対象となっていないとき

YNOとの接続したがYNOで本機が管理対象外機器として設定されているとき、LEDは以下の表示になります。

POWER LAN YNO WLAN

-

-

■

-

"YNO 橙（オレンジ） " LED が点灯する。

7.6. AP登録の解除を実施するとき

本機をYNO管理から登録解除するためにCONFIGボタンを長押しし、登録解除が行える状態になると以下のLED表示になります。

POWER LAN YNO WLAN

■

■

■

■

"POWER 青 " 、 "LAN 青 " 、 "YNO 橙（オレンジ） " および "WLAN 青 " が "点滅パターン 1" を繰り返す。

このLED表示の状態でCONFIGボタンを離すと登録解除が行われます。
詳しい手順については、以下のYNO登録解除のページを参照してください。
YNO登録解除

8. システムの状態を表すLED表示

8.1. 「ここです」 動作を示すLED表示

「ここです」機能が動作しているときは、以下のLED表示になります。

POWER LAN YNO WLAN

■

■

■

■

"POWER 青 " 、 "LAN 青 " 、 "YNO 青 " および "WLAN 青 " が "点滅パターン 1" を繰り返す。

8.2. ファームウェアリビジョンアップ中のLED表示

ファームウェアリビジョンアップ実行中は、以下のLED表示になります。

POWER LAN YNO WLAN

■

■

■

■

"POWER 青 " / "LAN 青 " / "YNO 青 " / "WLAN 青 " / "YNO 青 " / "LAN 青 " / "POWER 青 " / "LAN 青 " / …​ の順番でそれぞれのLEDが500ms 点灯する

8.3. PoEの供給電力不足を示すLED表示

無線機能を使用するにあたりPoEの給電電力が不足している場合、以下のLED表示になります。

POWER LAN YNO WLAN

■

-

-

■

"POWER 橙（オレンジ） " が点灯 、 "WLAN 青 " が "点滅パターン 5" を繰り返す。

本LED表示は以下のモデルのみに該当します。

  • WLX322

  • WLX323

  • WLX413

9. LEDの消灯機能

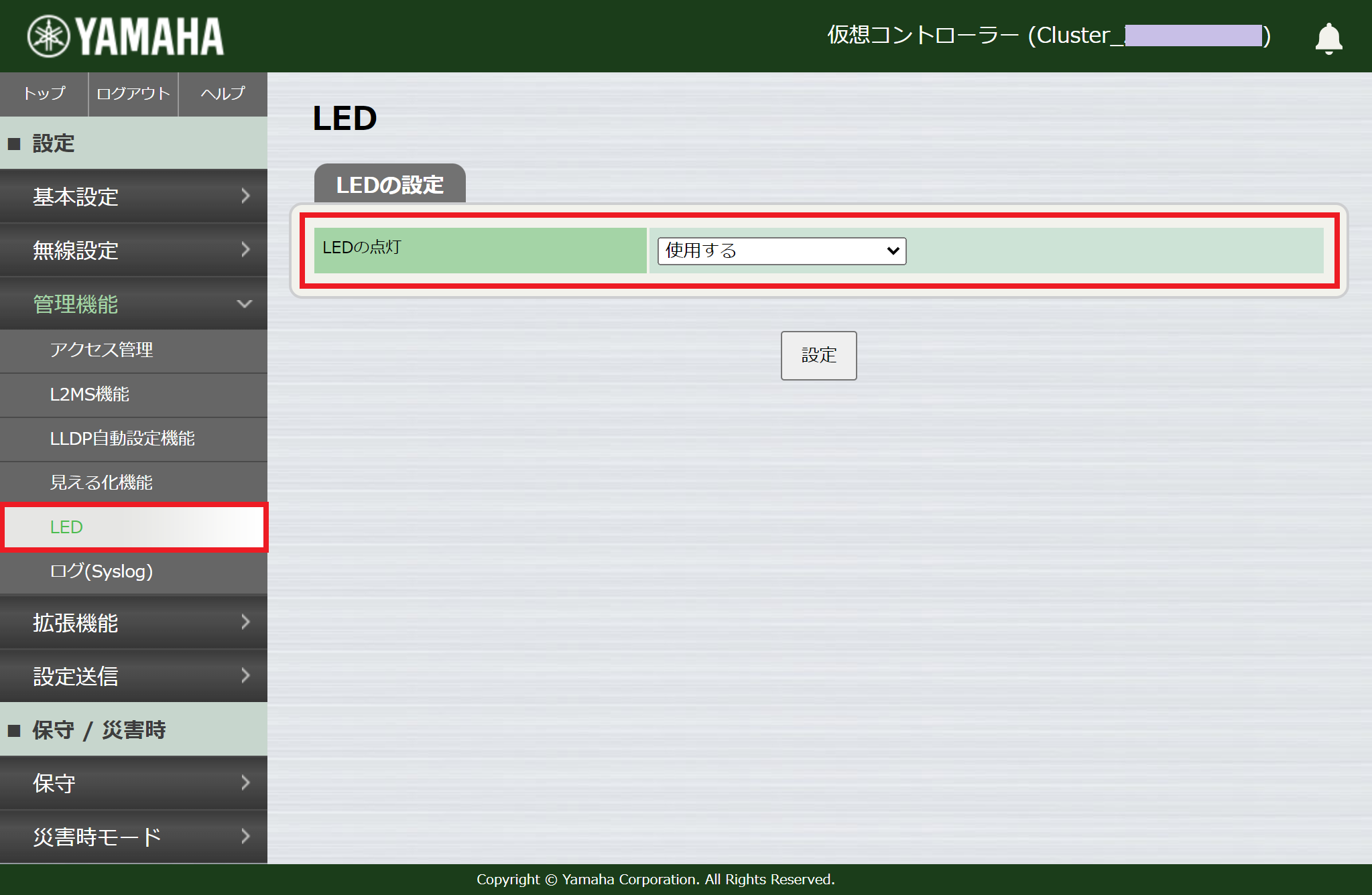

LEDの点灯/点滅が気になるときは、仮想コントローラーのWeb GUIの[管理機能] - [LED]よりLEDを消灯に設定してください。
設定は 使用する / POWER LED のみ使用する / 使用しない(消灯) の3段階で設定できます。

管理機能 - LED
管理機能 - LED
