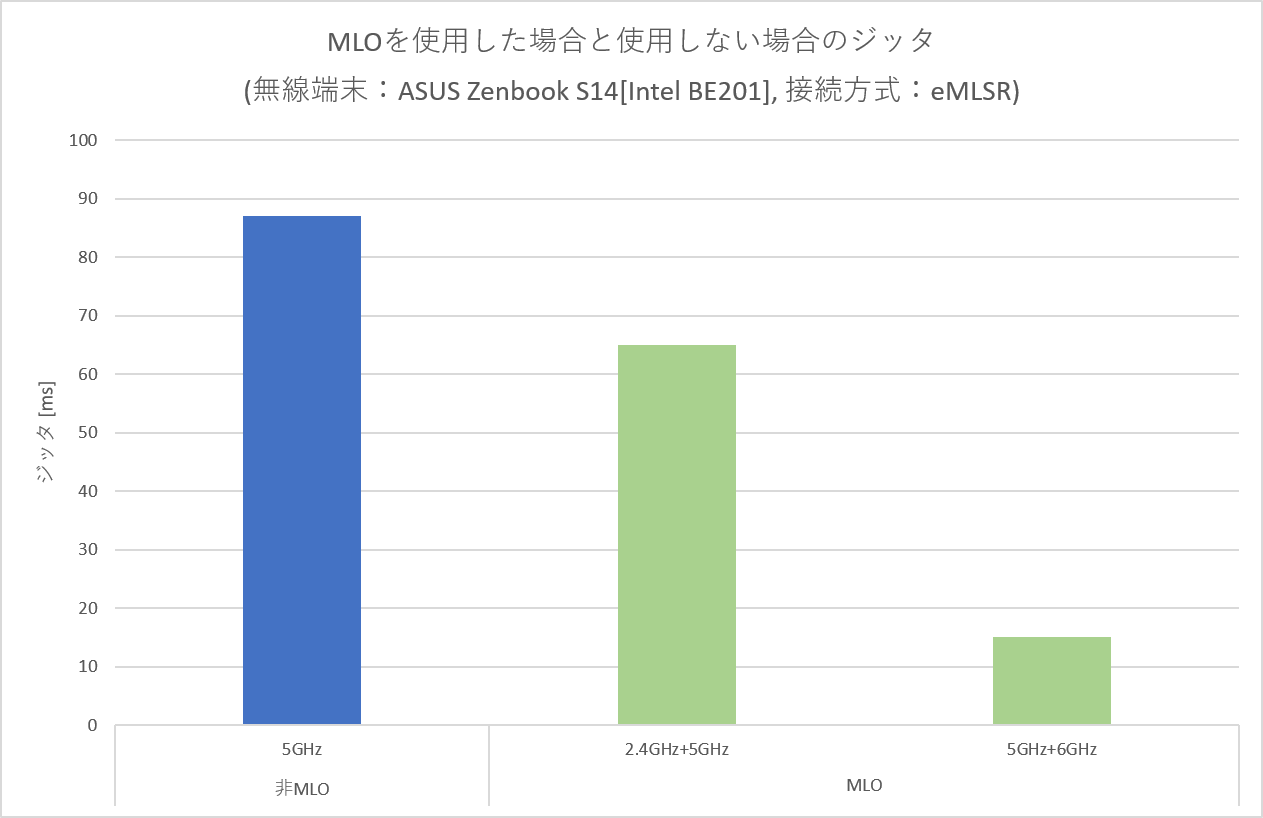

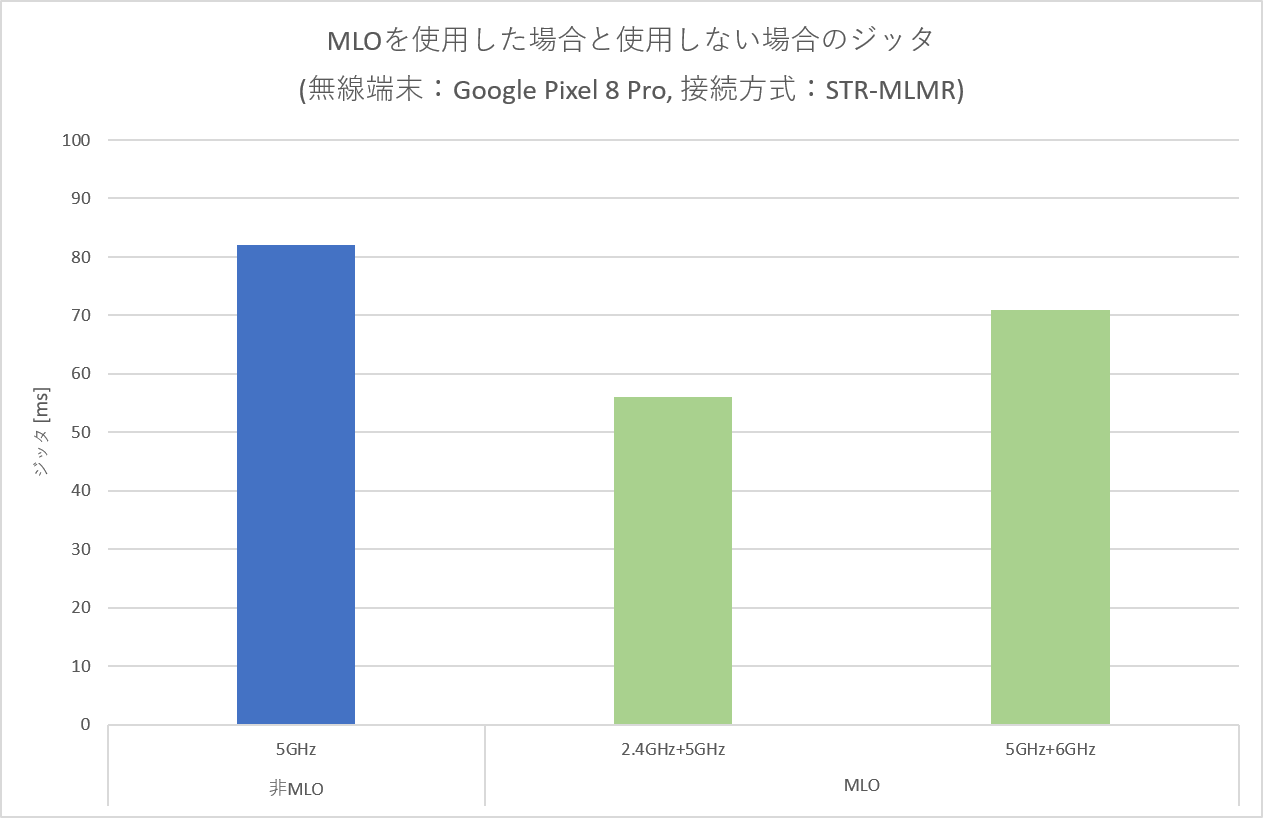

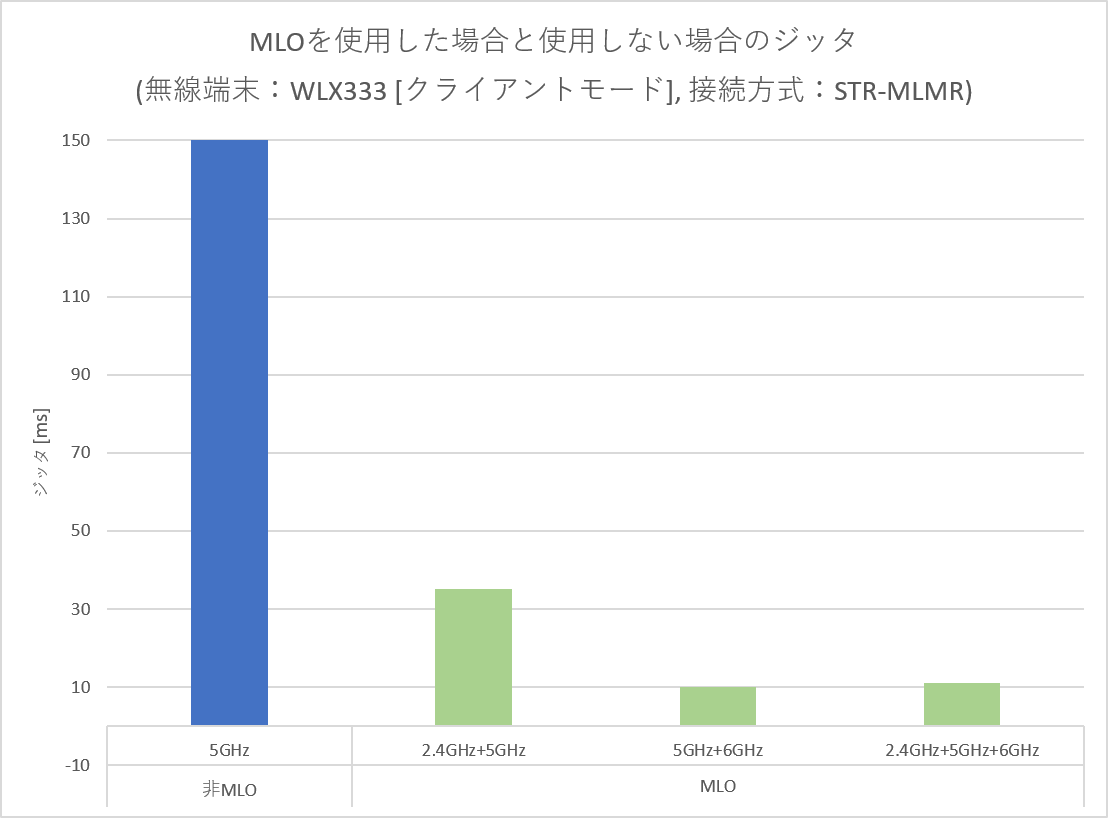

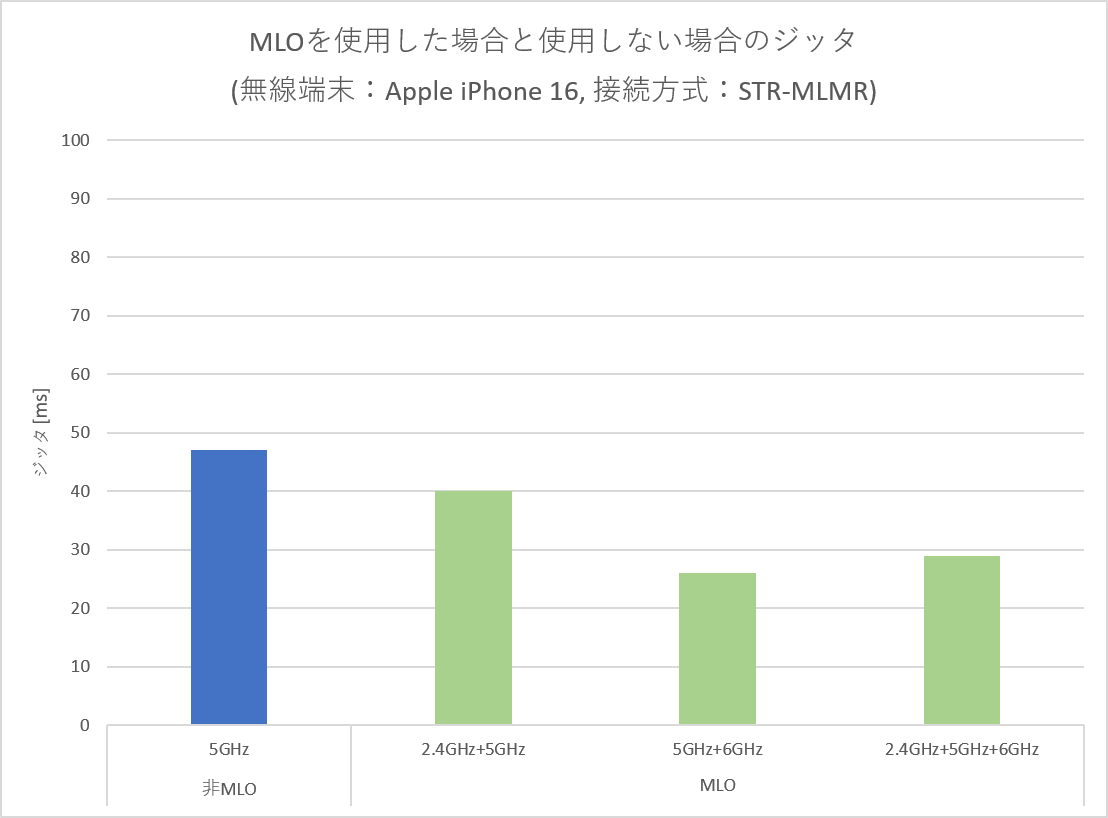

ホワイトペーパー

本章では本製品の電波伝搬性能について記載します。

本製品は2.4GHz帯と5GHz帯、6GHz帯(WLX323のみ)の電波を使用して無線通信を行います。無線通信は送信機から放射された電波が受信機に届いたときに、ある一定の電力が保たれていることで成立します。しかし、電力は空間に放射されると大きく2つの要因で減衰します。一つは距離減衰です。電波は空間に放射されると球面状に拡散しながら伝搬していきます。そのため放射点からの距離が離れるほど単位面積あたりの電力密度が小さくなります。すなわち通信距離が長いほど受信機が受信する電力は小さくなります。もう一つは物体による遮蔽や透過減衰です。電波は物体にぶつかると物体の特性により遮蔽されたり透過したりして伝搬していきます。そのため屋内のように構造物が多い環境では遮蔽や透過が発生する頻度が高くなります。電波が遮蔽されると受信機まで到達することができないため通信は成立しません。また電波が物体を透過する場合、物体の特性に応じて電力は減衰してしまうため構造物が多い環境では通信が成立しなくなる可能性が高くなります。屋内環境で良好な通信を成立させるためには、通信距離や構造物の影響を考慮する必要があります。

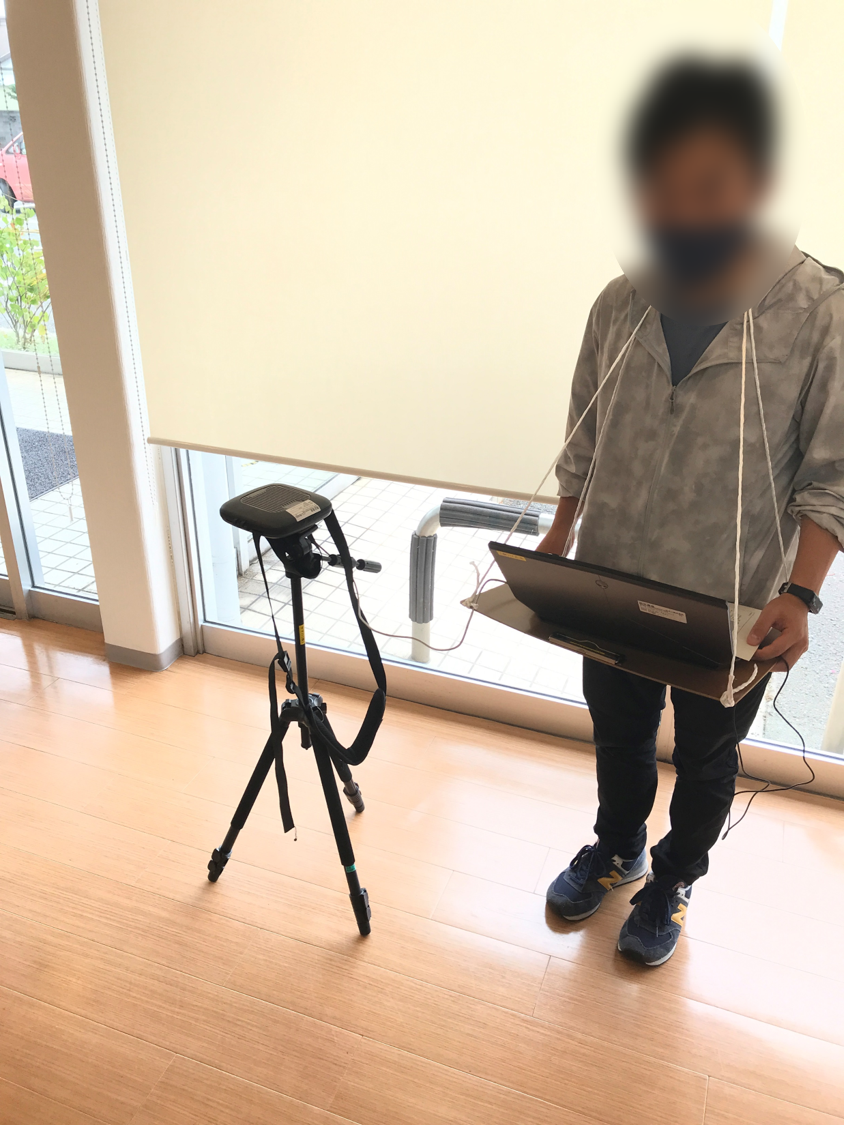

良好な通信が成立するエリアを確認する方法としてサイトサーベイがあります。サイトサーベイとは電波調査のことで設置した無線LANアクセスポイントの電波がどのように伝搬しているかを実際に測定して確認する手法です。測定は専用の受信端末と測定した電力をヒートマップ状に可視化して表示するアプリケーションで行います。このヒートマップを見れば通信可能エリアが確認できるため、無線LANアクセスポイントの設置位置の設計にとても効果的です。

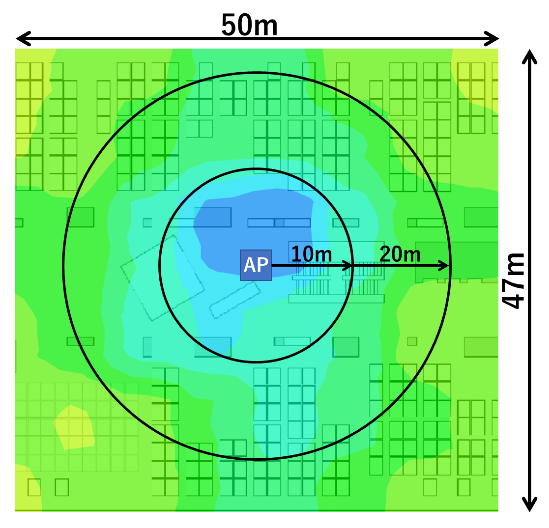

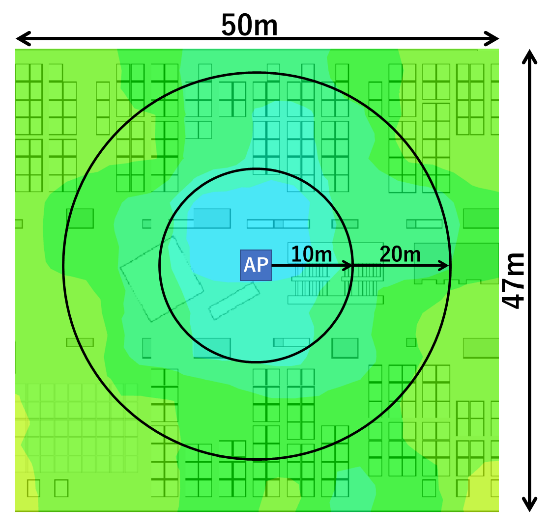

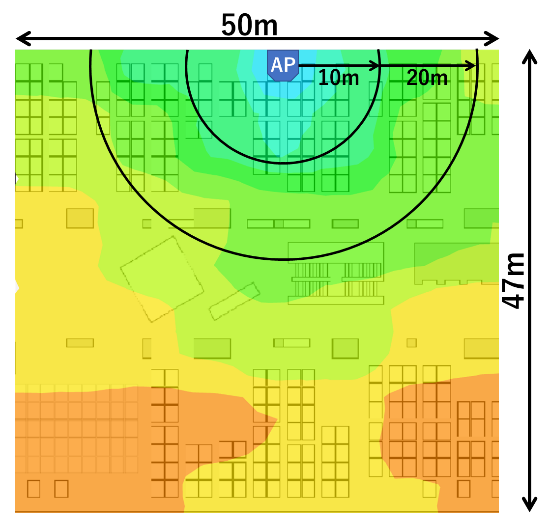

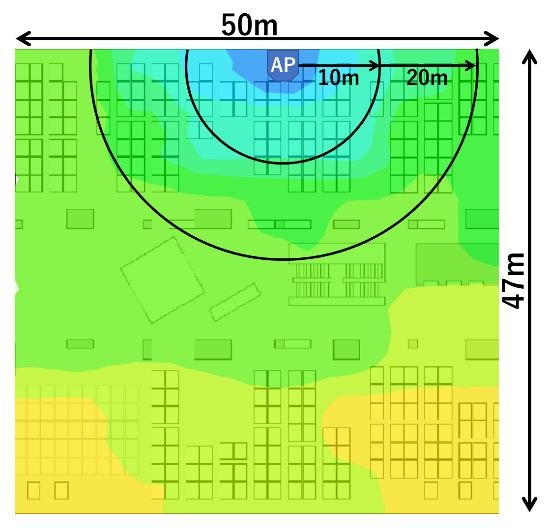

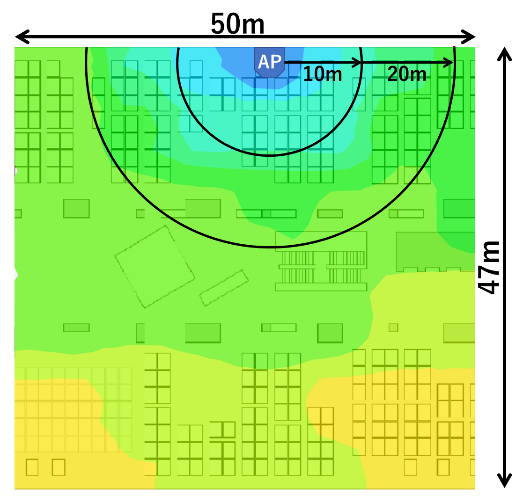

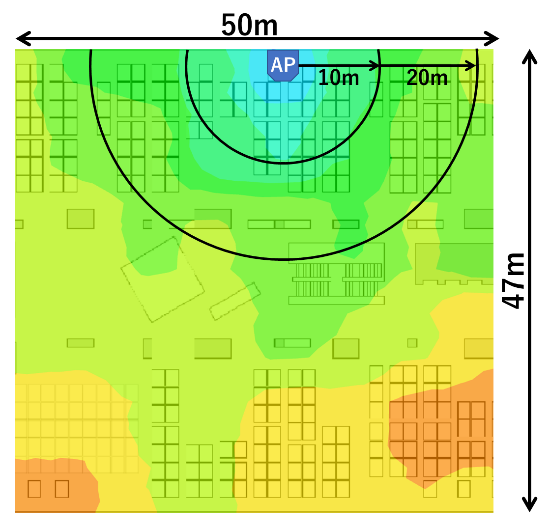

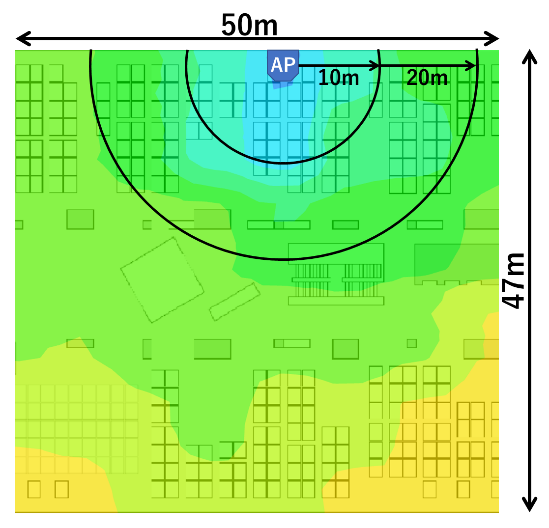

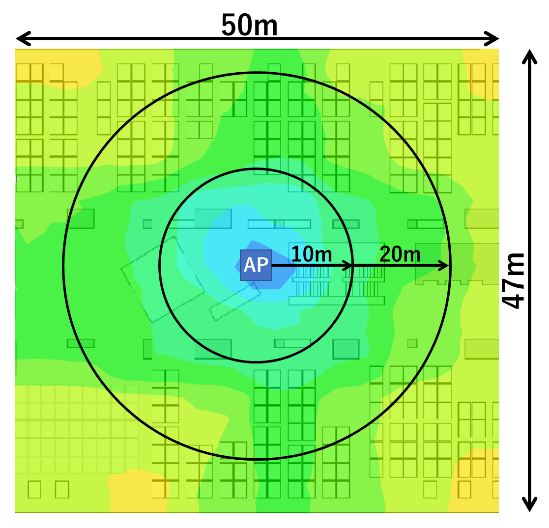

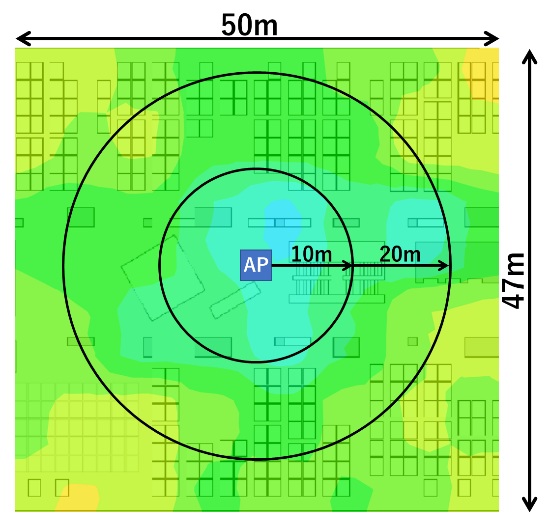

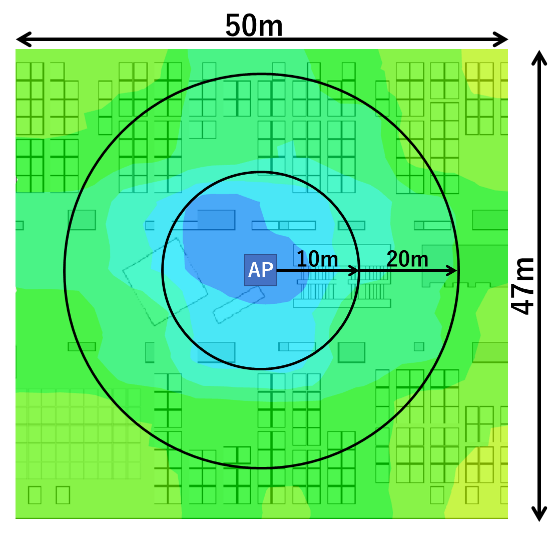

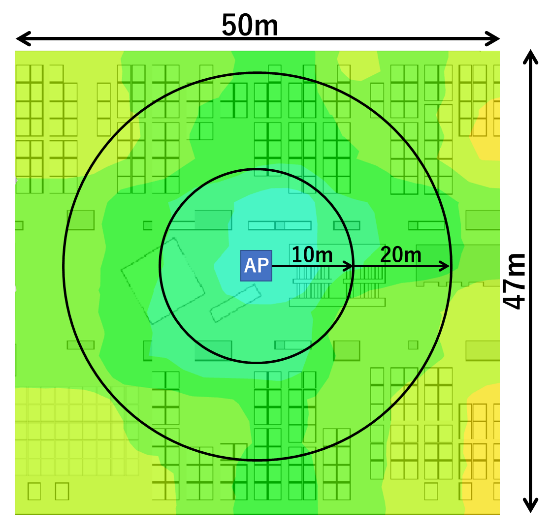

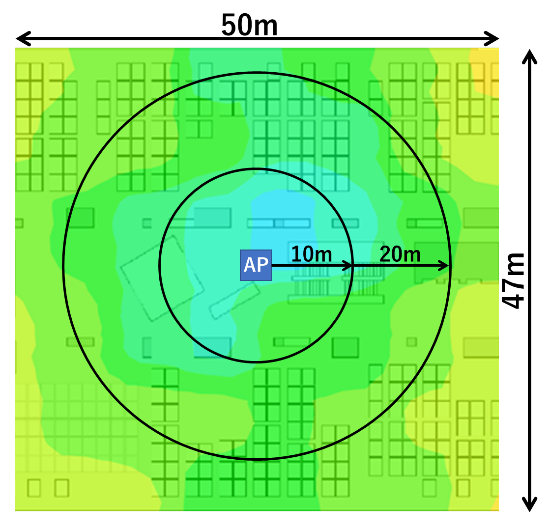

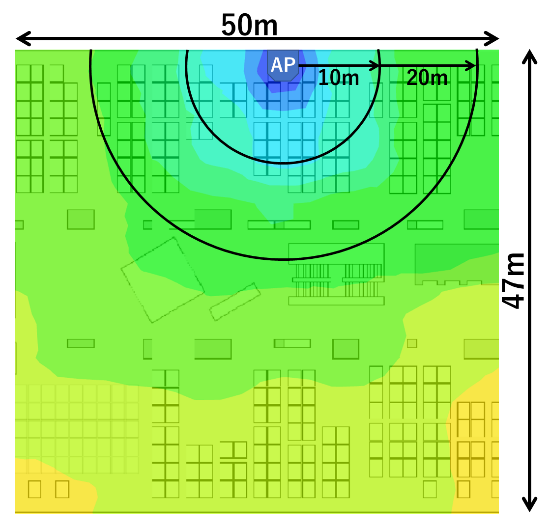

ここからは Ekahau社（ https://www.ekahau.com/ ） のサイトサーベイツールのSidekick2を使用して測定した本製品のヒートマップについて記載します。記載するヒートマップは、とあるオフィス環境において本製品/ WLX313（以降、前モデル)を下表の条件で設置した場合の測定結果です。また、WLX212/WLX222のヒートマップとは、測定機器が異なるため、比較できません。測定結果は建物の構造やレイアウト等によって異なります。そのため、実際に設置する環境においてもサイトサーベイを実施し、通信可能エリアの検証を行うことを推奨します。ここで記載するヒートマップは、本製品の通信可能エリアの傾向を示すものとして、設置場所の検討の際に参考情報としてご活用ください。

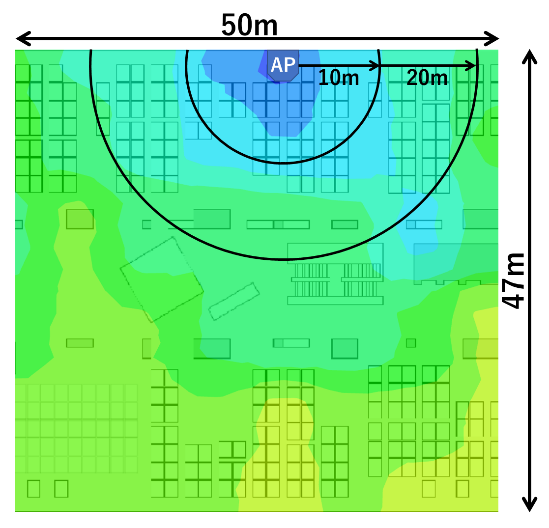

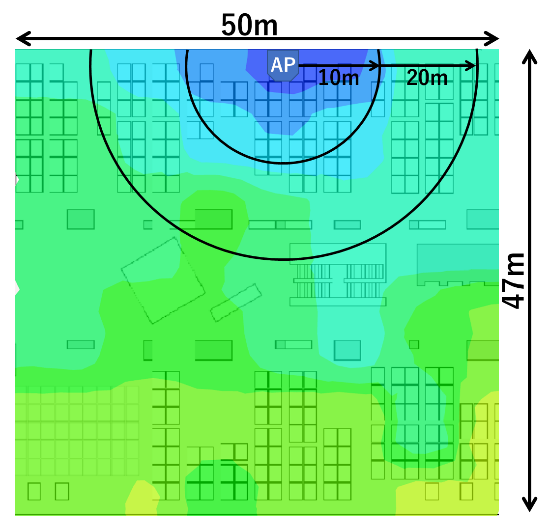

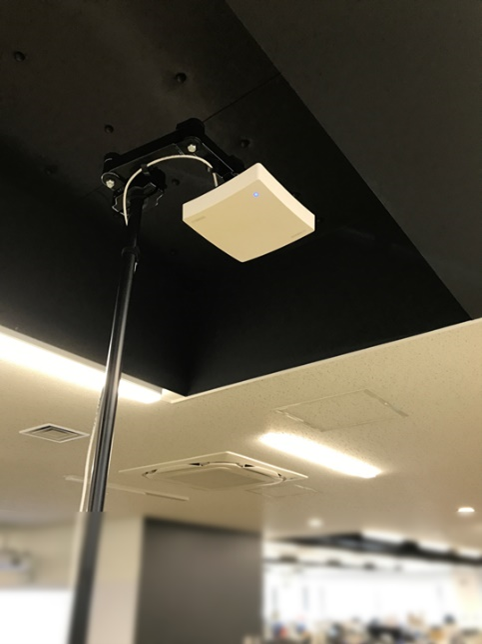

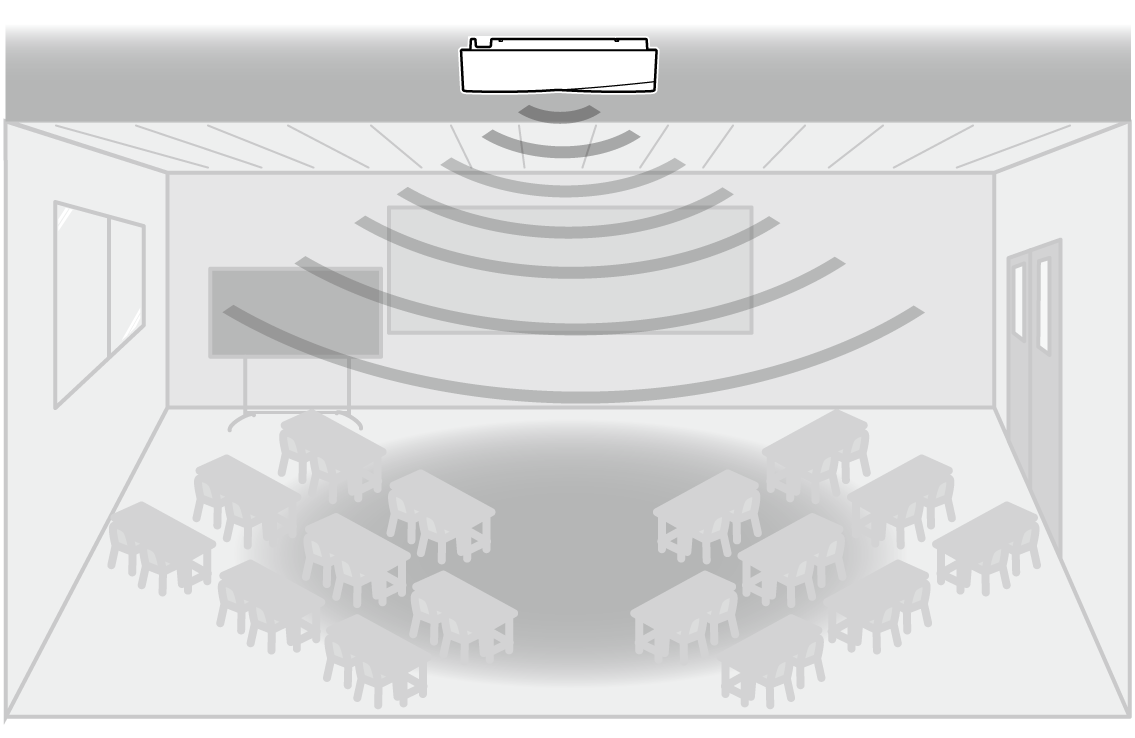

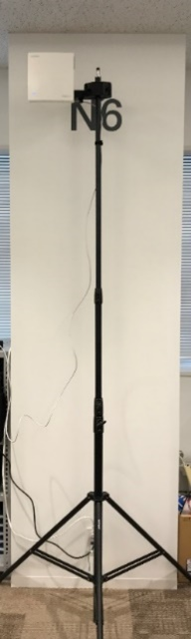

本製品の主な設置方法である天井設置と壁面設置について測定を行います。測定条件を下表に示します。

測定したヒートマップから確認できる本装置の電波伝搬特性を整理します。

安定した無線LAN環境を実現するためには、本製品の電波伝搬特性をご理解いただき目的に応じて設置場所やアンテナ選択を適切に行う必要があります。本製品の電波伝搬特性に基づき、推奨する設置条件を下表に示します。

本製品と前モデルの電波伝搬特性は同等であることから、置き換えをご検討の場合は基本的に同じ設置条件でご使用可能です。ただし、設置環境により電波伝搬特性が完全に一致はしないため、事前に所望の範囲で通信が可能かどうかご確認いただくことを推奨します。

本製品の設置方法については、 設置方法 もご参照ください。
