＜シンプルな比較＞

[ それぞれの特長 ]

• 外観

  RTA52i

  RTA54i

  RT60w

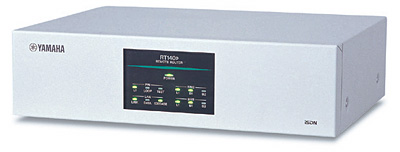

  RT140e

• 加減算風

  RTA54i = RTA52i + ( WANポート, USBポート, USBケーブル, 回線接続状態と動作状態を見分ける2色のLED, 各LANポートのLED, DHCPクライアント機能, PPPoE, ファイアウォール機能 ) - ( シリアルポート, シリアルケーブル, 9P-25Pシリアル変換アダプタ, アナログポートを1つ削減(3→2), S/Tポートを1つ削減(2→1), 液晶ディスプレイ, 操作ボタン(CONN/DISCは継承), LANポートのX/=スイッチ, 停電バックアップ電池を8本→4本に削減 )

  RTA54i = RT60w + ( WANポート, USBポート, USBケーブル, 各LANポートのLED ) - ( 無線LANインタフェース, アナログポートを1つ削減(3→2), 機器間アナログ通話, 液晶ディスプレイ, 操作ボタン(CONN/DISCは継承), LANポートのX/=スイッチ, 停電バックアップ電池を8本→4本に削減 )

  RTA54i = RT140e + ( アナログポート(2), TEL1の停電バックアップ(電池4本), CONN/DISC操作ボタン, ブザー, USBポート, USBケーブル, 10BASE-TリピータHUB*4ポート, TA機能, LAN-TA機能, メール機能, WWW設定機能) - ( フレームリレー, VPN(IPsec), SNMP, RADIUS, QoS機能, IPX, ブリッジ, Rev.6の機能(OSPF,VRRP,マルチホーミング,...), LANポートのX/=スイッチ, LANポートの速度設定スイッチ, シリアルポート ) ※名称変更 LANポート(LAN1,LAN2,LAN3,LAN4) ← LAN1ポート WANポート ← LAN2ポート

• 外形寸法(突起物を除く)

  機種		幅	高	奥	体積 (幅*高*奥)	面積 (幅*奥)	幅+高+奥	質量
  RTA52i RT52pro	天面	60mm	197mm	130mm	1.537リットル	7800mm2	387mm	800 g
  	底面	74mm			1.895リットル	9620mm2	401mm
  RTA54i	縦置	26mm	235mm	115mm	0.703リットル	2990mm2	376mm	480 g
  	横置	235mm	26mm			27025mm2
  RT60w		164mm	229mm	101mm	3.793リットル	16564mm2	494 mm	950 g
  RT140e		300mm	84.2mm	236mm	5.961リットル	25260mm2	620.2 mm	3300 g
  そのほか
  RTA50i		104mm	131mm	130mm	1.771リットル	13520mm2	365 mm	800 g
  RT80i		297mm	36mm	213mm	2.277リットル	63261mm2	546 mm	1,100 g
  RT100i		228mm	41mm	151mm	1.412リットル	34428mm2	420 mm	950 g
  RT102i RT103i		164mm	30.4mm	120mm	0.598リットル	19168mm2	314.4 mm	400 g
  RT105i		220mm	42.6mm	141.5mm	1.326リットル	31130mm2	404.1 mm	700 g

• 比較表

  比較項目	RTA52i	RTA54i	RT60w	RT140e
  対応回線
  ISDN回線	○	○	○	○
  専用線 (64kbit/s,128kbit/s)	○	○	○	○
  CATV回線	×	○*1	△*2	○*1
  ADSL回線	×	○*1	△*2	○*1
  フレームリレー	×	×	×	○
  ISDN回線側インタフェース
  DSU	○ (切り離し可)	○ (切り離し可)	○ (切り離し可)	○ (切り離し可)
  ISDN U	1	1	1	1
  ISDN S/T	2	1	1	1
  WAN側インタフェース
  WANポート	×	10BASE-T	10BASE-T (Half Duplex) *3	10BASE-T/100BASE-TX *4
  LAN側インタフェース
  有線LANポート速度	10BASE-T (Half Duplex)	10BASE-T (Half Duplex)	10BASE-T (Half Duplex)	10BASE-T/100BASE-TX
  有線LANポート数	4 (リピータHUB)	4 (リピータHUB)	4 (リピータHUB)	2 (独立2ポート)
  無線LAN	×	×	○	×
  対応インタフェース
  アナログポート	3ポート (独立)	2ポート (独立)	3ポート (独立) + 機器間アナログ通話	×
  シリアルポート	TA機能(シリアル) 擬似LAN コンソール (1)	×	×	コンソール (1)
  USBポート	×	TA機能(USB) 擬似LAN コンソール (1)	×	×
  ルーティング対象プロトコル
  IPv4	○ (フィルタ型)	○ (フィルタ型)	○ (フィルタ型)	○ (フィルタ型)
  IPv6	β版	○ (7月予定)	○ (9月予定)	○
  IPX	×	×	×	○
  ブリッジ	×	×	×	○
  ファイヤウォール機能とアドレス変換機能…セキュリティ機能
  不正アクセス検知	×	○	○ (予定)	○
  動的フィルタ	×	○	○ (予定)	○
  動的フィルタの設定数制限	−	メモリの許す限り	メモリの許す限り	メモリの許す限り
  静的フィルタ IPパケットフィルタリング	○	○	○	○
  静的フィルタの設定数制限	メモリの許す限り (予定)	メモリの許す限り	メモリの許す限り	メモリの許す限り
  アドレス変換 (NATディスクリプタ)	○	○	○	○
  httpサーバ (アクセス制限やサービス停止)	○	○	○	−
  telnetサーバ (アクセス制限やサービス停止)	○	○	○	○
  各種サービス停止*5	○ (予定)	○	○ (予定)	○
  対応プロトコルなど
  IPv4経路情報	RIP,RIP2	RIP,RIP2	RIP,RIP2	RIP,RIP2,OSPF
  メール機能 (着信確認/転送/通知)	○	○	○	×
  TA機能	○ (シリアルポート)	○ (USBポート)	×	×
  擬似LAN	○ (シリアルポート)	○ (USBポート)	×	×
  LAN-TA機能	○	○	○	×
  TA版RVS-COM	○	×*6	×	×
  LAN版RVS-COM	○	○	○	×
  DHCPサーバ機能	○	○	○	○
  DHCPクライアント機能	×	○	○	○ (予定)
  PPPoE	×	○	○	○
  VPN(IPsec)	×	×	×	○
  マルチホーミング	×	×	×	○
  SNMP	×	×	×	○
  RADIUS	×	×	×	○
  QoS機能	×	×	×	○
  VRRP	×	×	×	○
  設定機能
  Web設定機能	○	○	○	×
  PB電話機による設定	○	○	○	×
  コンソール	○ (シリアルポート)	○ (USBポート)	×	○ (シリアルポート)
  telnet	○	○	○	○
  remote setup	○	○	○	○
  tftp	○	○	○	○
  初期化機能	ENTER + CANCEL + 電源ON	INIT + 電源ON	ENTER + CANCEL + 電源ON	INIT + 電源ON
  リビジョンアップ方法
  RT-RevUpper	○	○	○	×
  tftp	○	○	○	○
  電源
  電源	内蔵	ACアダプタ	内蔵	内蔵
  停電バックアップ (TEL1のみ)	○ (単三アルカリ*8本)	○ (単三アルカリ*4本)	○ (単三アルカリ*8本)	×
  そのほか
  VCCI	クラスA	クラスB	クラスA	クラスA

• 注意事項

  *1	別途、ケーブルモデムまたはADSLモデムが必要です。
  *2	別途、ケーブルモデムまたはADSLモデムが必要です。 端末は、無線LANで接続することになります。
  *3	有線LANポートをADSL回線/CATV回線の接続に使用します。 端末は、無線LANで接続することになります。
  *4	LAN2ポートをADSL回線/CATV回線の接続に使用します。
  *5	TCP/UDPのecho(7),discard(9),time(37)のサービス動作を停止させる ことができます。
  *6	RVS-COMでは、USBインタフェースでの利用がサポートされていません。

[ 構成の比較 ]

• RTA54iの機能構成

  ISDN回線/高速デジタル専用線 ISDNデジタル端末(G4FAXなど) │ │ │ISDN U点ポート │ISDN S/T点ポート ┏━━━┳┷┳━━━━━━━━━━━━━━┳┷┳━━━━━━━━┓ ┃ ┃ ┃ ┃#1┃ ┃ ┃ ┗┯┛ ┗┯┛ ┃ ┃ │ │ ┃ ┃ DSU機能 ↓ 'ON' │↑ 'OUT' ┃ ┃ │ │ ┃ ┃============================================================= ┃ ┃ │ │ │ ┃ ┃ │ │ │ ┃ ┃ アナログ機能 TA機能 ──────── ルータ機能 ┃ ┃ │ │ 擬似LAN機能 │ ┃ ┃ │ │ LAN1 │ LAN2 ┃ ┃ │ │ ┌───┴───┐ ┃ ┃ ┏━┳┷┓ ┏┷┓ ┏━┳━┳┷┳━┓ ┏┷┓ ┃ ┃ ┃#1┃#2┃ ┃ ┃ ┃1X┃2X┃3X┃4X┃ ┃ =┃ ┃ ┗━┻┯┻┯┻━━━┻┯┻━━┻┯┻┯┻┯┻┯┻━━━┻┯┻━━┛RTA54i │ │ │ │ │ │ │ │ アナログ パソコン パソコン ケーブル/ADSLモデム 電話/FAX (USB) (10BASE-T) (10BASE-T)

• RTA52iの機能構成

  ISDN回線/高速デジタル専用線 ISDNデジタル端末(G4FAXなど) │ │ │ │ISDN U点ポート │ │ISDN S/T点ポート ┏━━━┳┷┳━━━━━━━━━━━━━━┳┷┳┷┳━━━━━━┓ ┃ ┃ ┃ ┃#1┃#2┃ ┃ ┃ ┗┯┛ ┗┯┻━┛ ┃ ┃ │ │ ┃ ┃ DSU機能 ↓ 'ON' │↑ 'OUT' ┃ ┃ │ │ ┃ ┃============================================================= ┃ ┃ │ │ │ ┃ ┃ │ │ │ ┃ ┃ アナログ機能 TA機能 ────── ルータ機能 ┃ ┃ │ │ 擬似LAN機能 │ ┃ ┃ │ │ │ ┃ ┃ │ │ │ 'X'<->'=' ┃ ┃ ┏━┳┷┳━┓ ┏┷┓ ┏━┳┷┳━┳━┓切替 ┃ ┃ ┃#1┃#2┃#3┃ ┃ ┃ ┃1X┃2X┃3X┃4 ┃ ┃ ┗━┻┯┻┯┻┯┻━┻┯┻━━━━━━┻┯┻┯┻┯┻┯┻━━━━┛RTA52i │ │ │ │ │ │ │ │ アナログ パソコン パソコン 電話/FAX (RS-232C) (10BASE-T)

• RT60wの機能構成

  ISDN回線 or 高速デジタル専用線 ISDNデジタル端末(G4FAXなど) │ │ │ISDN U点ポート │ISDN S/T点ポート ┏━━━┳┷┳━━━━━━━━━━━━━━┳┷┳━━━━━━━━┓ ┃ ┃ ┃ ┃ ┃ ┃ ┃ ┗┯┛ ┗┯┛ ┃ ┃ │ │ ┃ ┃ DSU機能 ↓ 'ON' │↑ 'OUT' ┃ ┃ │ │ ┃ ┃============================================================= ┃ ┃ │ │ ┃ ┃ アナログ機能 ┌──ルータ機能……┐ ┃ ┃ │ │ │ ┃ ┃ │ ├─(ブリッジ機能)─┤ ┃ ┃ │ 'X'<->'=' │LAN1 LAN2│ ┃ ┃ ┏━┳┷┳━┓ 切替┏━┳┷┳━┳━┓ ┏━━┷━━┓ ┃ ┃ ┃#1┃#2┃#3┃ ┃1 ┃2X┃3X┃4X┃ ┃ 無線LAN ┃ ┃ ┗━┻┯┻┯┻┯┻━━━━━┻┯┻┯┻┯┻┯┻━┻━━━━━┻━┛RT60w │ │ │ │ │ │ │ ‡ ‡ ‡ アナログ │ │ │ │ ‡ ‡ ‡ 電話/FAX [有線LAN/10BASE-T] [無線LAN] [RT60w]

※利用しているOSやWWWブラウザの環境に依存して、 テキストによる構成図が崩れる場合があります。 WWWブラウザの設定を見直すことで、崩れることなく御覧になれる場合があります。 以下のFAQを参考にしながら、適正な状態に調整して頂いた上で御覧下さい。

• テキストで書かれた図(構成図等)が崩れて意味がわからない！

• テキストで書かれた図が正しく見える設定を教えて下さい。
