DHCPv6 対応機能

$Date: 2025/07/18 15:32:42 $

概要
対応機種とファームウェアリビジョン
詳細
設定・操作方法
注意事項
関連技術資料

概要

ヤマハ RT シリーズの DHCPv6 対応機能では、ステートレス DHCPv6 および DHCPv6-PD ( Prefix Delegation ) に対応しています。

ステートフル DHCPv6 には対応していません。

対応機種とファームウェアリビジョン

ヤマハ RT シリーズでは、以下の機種およびファームウェアで、 DHCPv6 対応機能が動作可能です。

機種	ファームウェア
	ステートレス DHCPv6		DHCPv6-PD
	クライアント	サーバー	クライアント	サーバー
vRX VMware ESXi版	すべてのリビジョン	すべてのリビジョン	すべてのリビジョン	-
vRX Amazon EC2版	-
RTX840	すべてのリビジョン
RTX3510
RTX1300				Rev.23.00.16 以降
RTX1220				-
RTX830
NVR510
NVR700W
RTX1210
RTX5000
RTX3500
FWX120
NVR500	Rev.11.00.16 以降

▲ このドキュメントの先頭へ

詳細

ステートレス DHCPv6 クライアント

DHCPv6 サーバーへ Information Request を送信し、DHCPv6 サーバーより Reply を受信します。これにより、DHCPv6 サーバーから DNS サーバーやドメイン検索リスト情報を取得します。IPv6 アドレスは取得しません。
コマンド

ipv6 WAN_IF dhcp service client ir=on

対象インターフェースへ Information Request を送信

dns server dhcp WAN_IF

ルーターの DNS サーバーとしてステートレス DHCPv6 クライアントで取得した DNS サーバー情報を使用

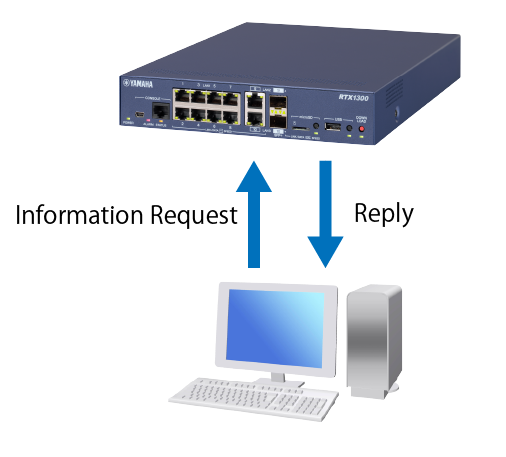

ステートレス DHCPv6 サーバー

配下の端末等のステートレス DHCPv6 クライアントより受信した Information Request に対し、Reply で応答します。これにより、 DNS サーバーやドメイン検索リスト情報を配布します。
コマンド

ipv6 LAN_IF dhcp service server

対象インターフェースで受信した Information Request に対し、Reply で応答

dns notice order dhcpv6 me/server

Reply で応答する DNS サーバー情報

me : ルーターのグローバル IPv6 アドレス
server : ステートレス DHCPv6 クライアントで取得した DNS サーバー情報

DHCPv6-PD クライアント

DHCPv6 サーバーへ Solicit、Request を送信し、DHCPv6 サーバーより Advertise、Reply を受信します。これにより、DHCPv6 サーバーから IPv6 プレフィックスが委任されます。また、DNS サーバーやドメイン検索リスト等の情報を取得します。
コマンド

ipv6 WAN_IF dhcp service client

対象インターフェースへ Solicit を送信

ipv6 WAN_IF address dhcp

DHCPv6-PD クライアントとして委任された IPv6 プレフィックスと対象インタフェースの MAC アドレスからグローバル IPv6 アドレスを生成

ipv6 IF address dhcp-prefix@WAN_IF::INTERFACE_ID/PREIFX_LEN

DHCPv6-PD クライアントとして委任された IPv6 プレフィックスと任意のインターフェース ID からグローバル IPv6 アドレスを生成

dns server dhcp WAN_IF

ルーターの DNS サーバーとして DHCPv6-PD クライアントで取得した DNS サーバー情報を使用

DHCPv6-PD サーバー

配下のオフィスゲートウェイ等の DHCPv6-PD クライアントより受信した Solicit、Request に対し、Advertise、Reply を応答します。これにより、IPv6 プレフィックスを委任します。また、DNS サーバーやドメイン検索リスト等の情報を配布します。
委任する IPv6 プレフィックスは、ルーター自身が DHCPv6-PD クライアントとして取得した IPv6 プレフィックスのみ指定できます。任意の IPv6 プレフィックスの指定や DHCPv6-PD サーバー単体での動作には対応していません。
コマンド

ipv6 dhcp prefix PREFIX_ID dhcp-prefix@PREFIX_INTERFACE[SUB_PREFIX/PREFIX_LEN]

委任する IPv6 プレフィックスの設定

ipv6 LAN_IF dhcp service server prefix=PREFIX_ID

対象インターフェースで受信した Solicit、Request に対し、Advertise、Reply を応答

dns notice order dhcpv6 me/server

Reply で応答する DNS サーバー情報

me : ルーターのグローバル IPv6 アドレス
server : DHCPv6-PD クライアントで取得した DNS サーバー情報

DHCPv6 対応メッセージ

Solicit
Advertise
Request
Renew
Rebind
Reply
Information Request

DHCPv6 対応オプション

Client Identifier
Server Identifier
Option Request
Elapsed Time
Vendor-specific Information
SIP Servers IPv6 Address List
DNS Recursive Name Server
Domain Search List
IA_PD (Identity Association for Prefix Delegation)
IA_PD Prefix option
SNTP Servers

▲ このドキュメントの先頭へ

設定・操作方法

コマンド

状態表示

DHCPv6 の動作状況は、 show status ipv6 dhcp コマンドを用いることで確認することができます。

ステートレス DHCPv6 の表示例

  # show status ipv6 dhcp

  DHCPv6 status

  LAN1 [server]
    info-req:
      state: reply
      client:
        DNS server[1]: XXXX:XXXX:X:XXXX::2:1 ... ★ LAN1 配下へ DNS サーバー等の情報を通知している
        DNS server[2]: XXXX:XXXX:X:XXXX::1:1
        Domain name[1]: yamaha.jp
        SNTP server[1]: 1234:5678:9ABC::a
        SNTP server[2]: 1234:5678:9ABC::b
        SNTP server[3]: 1234:5678:9ABC::c

  LAN2 [client]
    info-req:
      state: established
      server:
       DNS server[1]: XXXX:XXXX:X:XXXX::2:1 ... ★ LAN2 から DNS サーバー等の情報が通知されている
       DNS server[2]: XXXX:XXXX:X:XXXX::1:1
       Domain name[1]: yamaha.jp
       SNTP server[1]: 1234:5678:9ABC::a
       SNTP server[2]: 1234:5678:9ABC::b
       SNTP server[3]: 1234:5678:9ABC::c

DHCPv6-PD の表示例

  # show status ipv6 dhcp

  DHCPv6 status

  LAN1 [server]
    prefix:
      state: reply
      client:
        prefix: XXXX:XXXX:XXXX:XXXX::/60 ... ★ LAN1 配下へプレフィックスの割り当てている
        duration: 14400
        T1: 7200
        T2: 10800
        preferred lifetime: 12600
        valid lifetime: 14400
        SIP server[1]: 1234:5678:9:ABCD::1
        DNS server[1]: XXXX:XXXX:X:XXXX::2:1 ... ★ LAN1 配下へ DNS サーバー等の情報を通知している
        DNS server[2]: XXXX:XXXX:X:XXXX::1:1
        Domain name[1]: yamaha1.jp
        Domain name[2]: yamaha2.jp
        SNTP server[1]: 1234:5678:9ABC::1
        SNTP server[2]: 1234:5678:9ABC::2
        Vender Specific Information:
        Enterprise Number: xxx
        MAC Address: 00:11:22:33:44:55
        Tel Number: 01234567890
        SIP Domain: yamaha.jp
        HGW Server: www.yamaha.jp

  LAN2 [client]
    prefix:
      state: established
      server:
        address: ::
        preference: 0
        prefix: XXXX:XXXX:XXXX:XXXX::/56 ... ★ LAN2 からプレフィックスの割り当てがある
        duration: 14400
        T1: 7200
        T2: 10800
        preferred lifetime: 12600
        valid lifetime: 14400
        SIP server[1]: 1234:5678:9:ABCD::1
        DNS server[1]: XXXX:XXXX:X:XXXX::2:1 ... ★ LAN2 から DNS サーバー等の情報が通知されている
        DNS server[2]: XXXX:XXXX:X:XXXX::1:1
        Domain name[1]: yamaha1.jp
        Domain name[2]: yamaha2.jp
        SNTP server[1]: 1234:5678:9ABC::1
        SNTP server[2]: 1234:5678:9ABC::2
        Vender Specific Information:
        Enterprise Number: yyy
        MAC Address: 00:66:77:88:99:00
        Tel Number: 01234567890
        SIP Domain: yamaha.jp
        HGW Server: www.yamaha.jp

▲ このドキュメントの先頭へ

注意事項

フレッツ光ネクストやフレッツ光クロスなどの NGN 網に接続し DHCPv6 対応機能をご利用の場合、ngn type コマンドを設定してください。
