WLX402 重要データのバックアップおよびリストア手順

$Date: 2017/11/27 05:35:24 $

  1. 概要
  2. 注意事項
  3. ファームウェアリビジョン
  4. バックアップ手順
  5. リストア手順

1. 概要

コンフィグおよび発行済み証明書のデータは、失われると運用に大きな支障をきたす重要なデータです。
万一失われた場合、運用が停止するのはもちろん、特に証明書データが失われた場合は全ての証明書を配布し直さなければならなくなります。

WLX402では、それらの重要データを機器内部の不揮発性メモリに保存しています。 操作ミスや故障など万一突発的なトラブルが発生して重要データが失われた場合、その後に機器から重要データを取り出し復元することは不可能です。
それらの重要データは、何か設定を変更したとき、また証明書の発行・失効操作を行ったときは、必ずバックアップ操作により機器外部に保存して万一に備えるようお願いいたします。

なお本ドキュメントで説明する手順は、Controller-APにおける手順のみを対象とします。


2. 注意事項


3. ファームウェアリビジョン

本ドキュメントに記載の手順は、以下のファームウェアでサポートしています。

ファームウェア
Rev.17.00.05以降

4. バックアップ手順

4.1 コンフィグのバックアップ

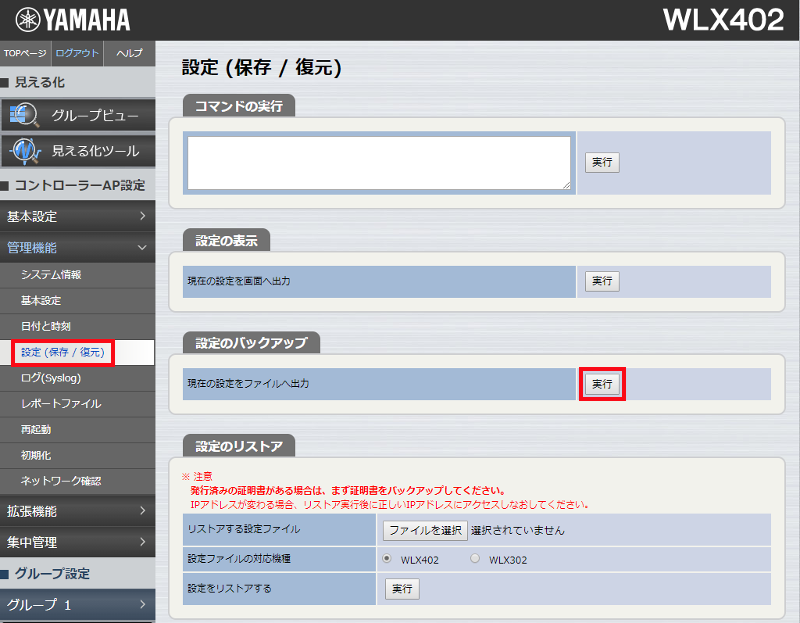

機器のコンフィグはWeb設定画面の以下から取得します。

[管理機能]-[設定 (保存 / 復元)]-[設定のバックアップ]
「現在の設定をファイルへ出力」の「実行」ボタンを押してコンフィグをダウンロードします。
How to backup config

4.2 証明書のバックアップ

発行済み証明書のデータはWeb設定画面の以下から取得します。

[拡張機能]-[RADIUSサーバー]-[ユーザー管理]
「ユーザー情報管理」のボタンを押してユーザー情報管理のページを開きます。
How to open radius user page

「証明書のリストアとバックアップをします」の「バックアップ」ボタンを押します。
How to backup certification

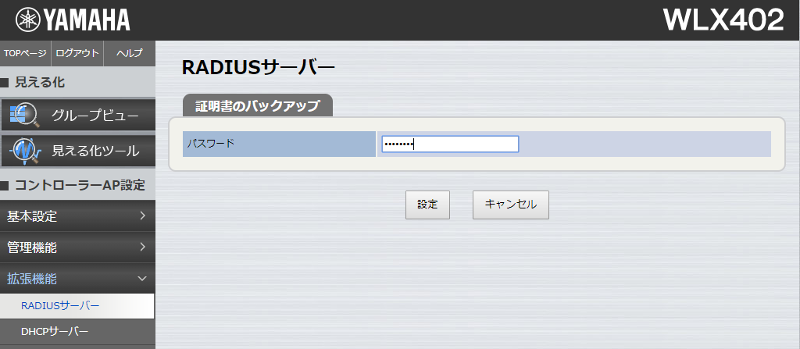

パスワードを訊かれますので、必ずパスワードを設定してください。
パスワードを設定すると証明書のバックアップファイルのダウンロードが始まります。
Required to set the password


5. リストア手順

リストアにあたっては、まず機器のWeb設定画面を開く必要があります。
工場出荷状態のWLX402にリストアする場合は、まず5.1 機器のWeb設定画面を開くを参照して機器のWeb設定画面を開いてください。
既にWeb設定画面を開くことのできているWLX402にリストアする場合は5.1の手順は必要ありません。

5.1 機器のWeb設定画面を開く

機器のWeb設定画面を開くには、以下の2通りの方法があります。いずれかの方法で機器のWeb設定画面を開いてください。

(1) L2MS機能でヤマハルーターやヤマハスイッチを経由してAPのWeb設定画面を開く

ヤマハルーターやヤマハスイッチのL2MS機能を有効にしている場合、LANマップ機能の一覧マップページからAPのWeb設定画面を開くことができます。 詳しくはLANマップ機能の技術資料を参照してください。
(L2MS機能でコンフィグをリストアすることもできます。L2MS機能の技術資料を参照してください。)

(2) APのIPアドレスを指定してWeb設定画面を開く

WLX402 操作マニュアルの第1章「Web設定画面を開くには」を参照してください。

5.2 コンフィグのリストア

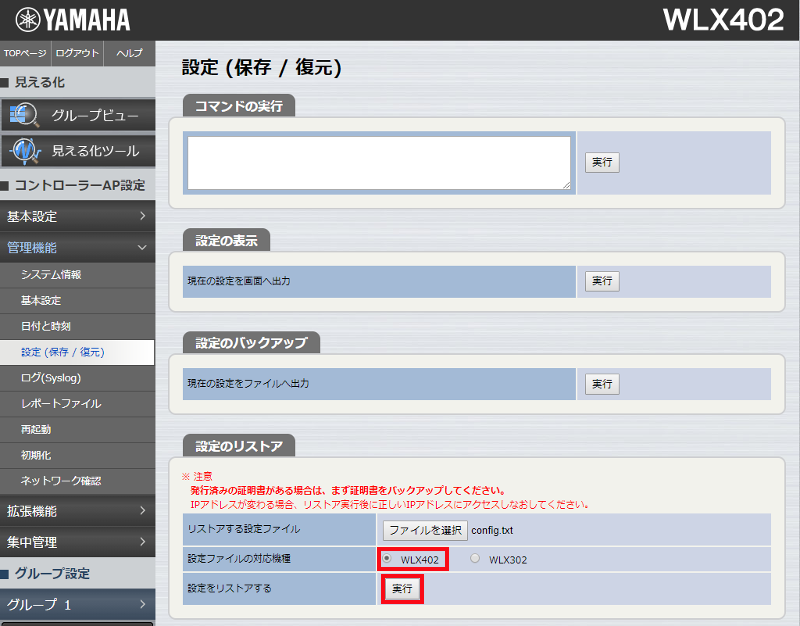

機器のコンフィグはWeb設定画面の以下の画面でリストアします。

[管理機能]-[設定 (保存 / 復元)]-[設定のバックアップ]
「設定ファイルの対応機種」に「WLX402」を選択し、 「設定をリストアする」の「実行」ボタンを押します。 ファイルを選択するダイアログが開くので、リストアしたいファイルを指定するとリストアされます。
How to restore config

5.3 証明書のリストア

証明書のバックアップファイルはWeb設定画面の以下からリストアします。

[拡張機能]-[RADIUSサーバー]-[ユーザー管理]
「ユーザー情報管理」のボタンを押してユーザー情報管理のページを開きます。
How to open radius user page

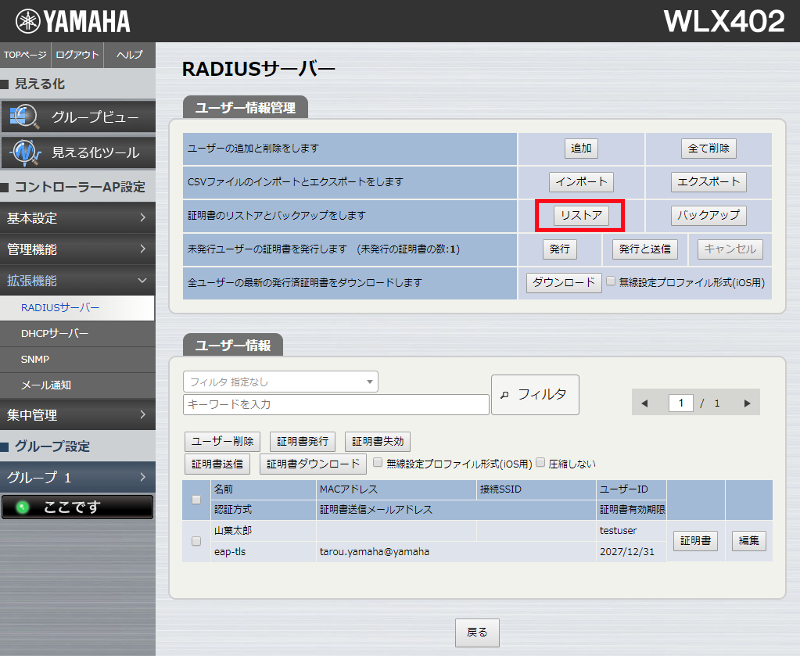

「証明書のリストアとバックアップをします」の「リストア」ボタンを押します。
How to restore certification

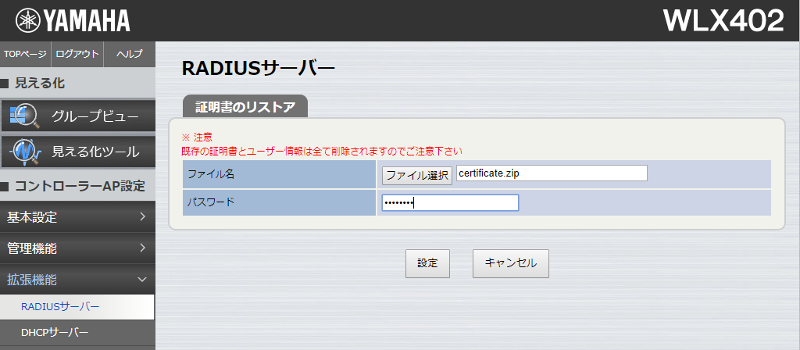

ファイルを選択し、バックアップしたとき設定したパスワードを入力してください。
「設定」ボタンを押すとファイルがリストアされます。
Put the password to restore
