WLX402 RADIUSサーバー機能

$Date: 2017/11/27 08:41:11 $

  1. 概要
  2. 注意事項
  3. ファームウェアリビジョン
  4. 用語定義
  5. 詳細
  6. 性能
  7. コンソールコマンド
  8. 設定・操作方法
  9. 設定例

1. 概要

VAPの認証方式としてWPA/WPA2エンタープライズを選択することで、接続する無線端末の認証にRADIUSサーバーを利用することができます。
RADIUSサーバーを用いて無線端末を認証すると、以下の利点があります。

本機能を利用することで、別途 RADIUSサーバーを用意しなくても上記メリットを享受することができます。

さらに本機能では、クライアント証明書の発行・管理機能も併せて搭載しています。
別途クライアント証明書を調達する手間を省き、無線の利用者を証明書を用いて認証するシステムを構築することができます。
また証明書とRADIUSユーザーを一括して管理することができ、無線ネットワークの管理負荷を軽減することもできます。

本ドキュメントは、ヤマハ無線LANアクセスポイントの中でもWLX402のRADIUSサーバー機能について記述しています。


2. 注意事項


3. ファームウェアリビジョン

WLX402では、以下のファームウェアでRADIUSサーバー機能をサポートしています。

ファームウェア 最大ユーザー数 無線設定プロファイル 証明書を圧縮しないで配布する
Rev.17.00.05 200 - -
Rev.17.00.08 2000 - -
Rev.17.00.09以降 2000

4. 用語定義

VAP

"Virtual Access Point"の略で、1台のAPをあたかも複数のAPであるかのように動作させることができる機能です。

RADIUS

認証に用いられるIP上のプロトコルです。
本製品では、無線設定で認証方式にWPA/WPA2-Enterpriseを選択したとき、無線利用者を認証するために使用します。

Controller-AP

本製品の無線LANコントローラー機能における、APの役割の一つです。無線LANシステムをコントロールする機能を利用できます。

Member-AP

上記 Controller-APに制御されるAPです。

発行

本製品では証明書を生成する処理を発行と呼んでいます。発行された証明書は、ダウンロードまたはメール送信により入手することができます。

無線設定プロファイル
iOSデバイスで自動的に無線LANの設定を行うためのファイル(Wi-Fi設定用のiOS構成プロファイル)です。
無線端末が接続するSSIDの設定、セキュリティ設定、クライアント証明書、ルート証明書などが含まれます。


5. 詳細

5.1 認証方式

本機能で利用可能な無線認証方式は、PEAP(MS-CHAPv2)および EAP-TLSです。
また利用可能なサーバー証明書およびクライアント証明書は、WLX402の証明書発行・管理機能で発行されたものに限ります。他で発行された証明書をインポートする機能はありません。

5.2 RADIUSクライアント

WPA/WPA2-Enterpriseの認証方式では、IEEE802.1Xのオーセンティケーターとして、AP自身がRADIUSクライアントとなりRADIUSサーバーに接続します。
本機能にアクセス可能な RADIUSクライアントは以下のヤマハ無線LANアクセスポイントです。

WLX402は無線LANコントローラー機能を中心にシステムを構成することを基本としているため、 RADIUSクライアントも無線LANコントローラー機能を通して設定されます。 すなわち無線LANコントローラー機能のグループ設定を通してシステムを構成した場合は、Member-APが、Controller-APのRADIUSサーバーに接続するRADIUSクライアントとして自動的に設定されます。
もしこの挙動を止めたい場合は、コンソールから明示的に"radiusd client auto off"と設定してください。

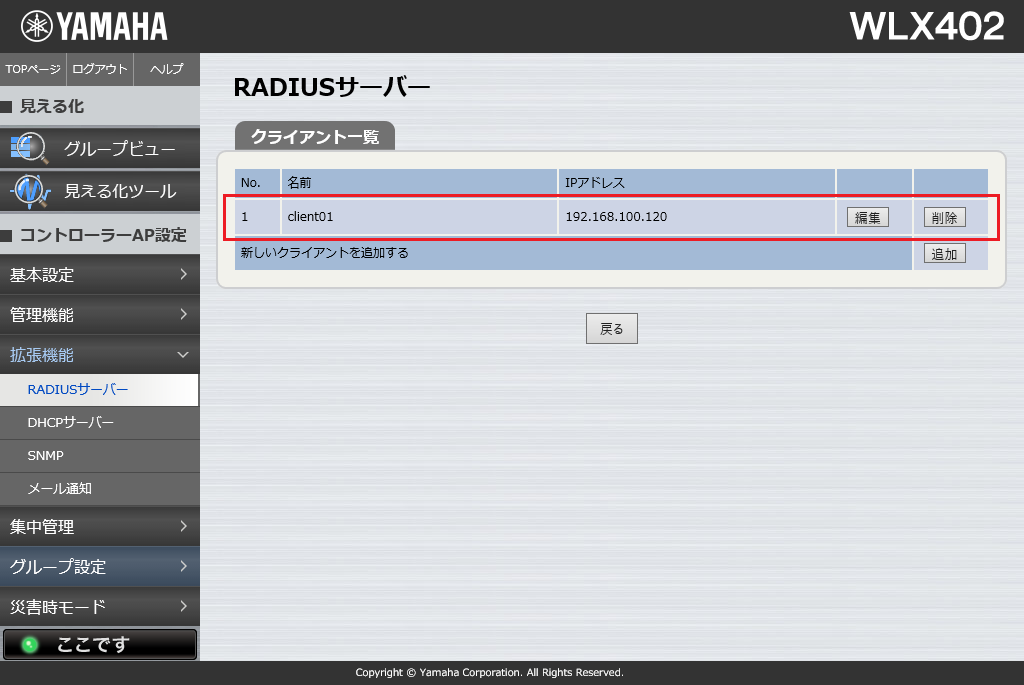

(1) RADIUSクライアントを個別にIPアドレスで指定する

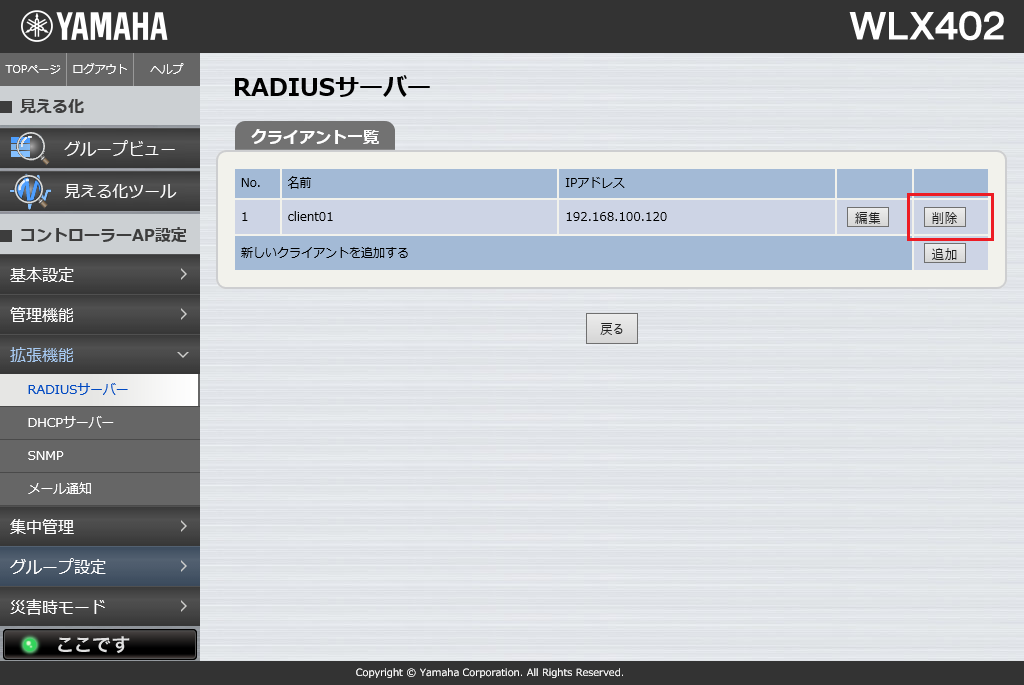

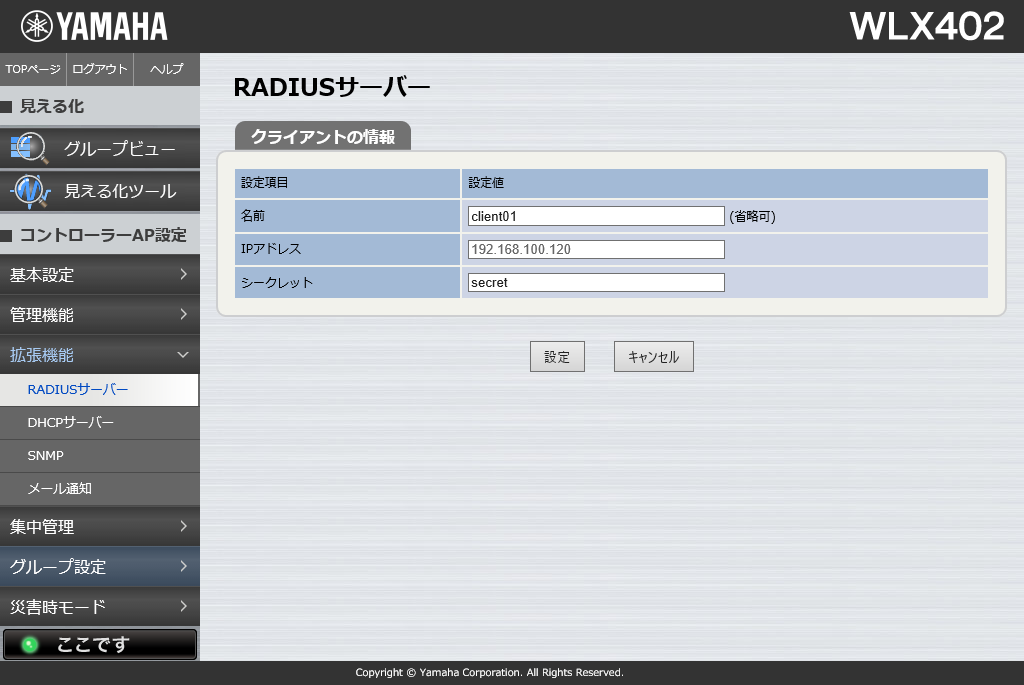

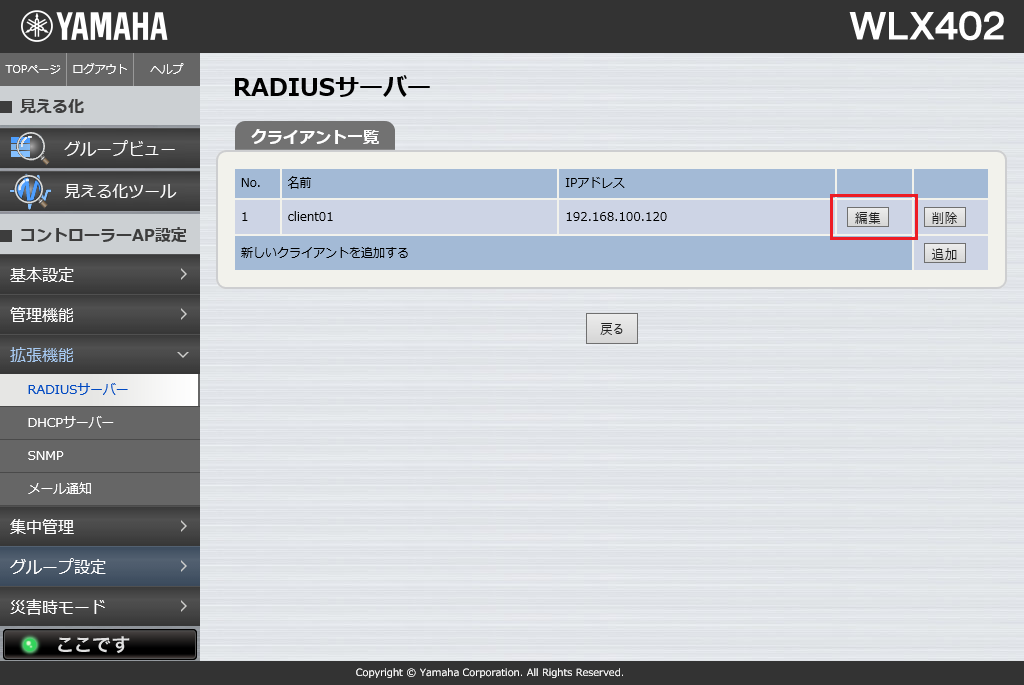

コンソールから明示的に"radiusd client auto off"と設定した場合に、RADIUSクライアントを個別にIPアドレスで指定することができます。 その場合は、コンソールからradiusd clientコマンドを用いて個別にRADIUSクライアントを設定します。Web設定画面からは設定できません。
RADIUSクライアントは100件まで設定することができ、それぞれ異なるシークレットを指定可能です。
VAPの認証設定において、当該APに内蔵の RADIUSサーバーを指定した場合は、本設定が無くても RADIUSクライアントから接続が可能です。

5.3 RADIUSユーザー

無線接続を許可する利用者の情報を、RADIUSユーザーとして設定します。

(1) RADIUSユーザーに対する設定項目

Add User

RADIUSユーザーごとの設定項目は以下の通りです。
無線の認証に証明書を用いる場合は、証明書を発行するための設定もRADIUSユーザーごとに必要になります。

設定項目 説明
ユーザーID ユーザーの識別子です。
認証方式に"peap"を選択した場合、ユーザー名として扱います。
パスワード 認証方式によって、以下の通り扱います。
認証方式に"peap"を選択した場合: PEAPのパスワード
認証方式に"eap-tls"を選択した場合: 証明書インストール時のパスワード
名前 利用者名です。
管理者が管理しやすい名前をつけてください。
MACアドレス 省略可能です。
利用者の接続端末を限定する場合に設定します。
接続端末のMACアドレスを設定します。
接続SSID 省略可能です。
利用者の接続先ESSIDを限定する場合に設定します。
認証方式 "peap"または"eap-tls"を選択します。
証明書送信メールアドレス認証方式に"eap-tls"を選択した場合のみ使用される設定項目です。
発行した証明書をメールで配布する場合の、メール送信先です。
証明書をメールで配布しない場合は設定不要です。
証明書有効期限 認証方式に"eap-tls"を選択した場合のみ使用される設定項目です。
発行する証明書の有効期限を設定します。有効期限が切れると証明書は自動的に失効して使用できなくなります。
本設定項目の指定を省略すると、2036年12月31日まで有効な証明書となります。

radius userコマンドではさらに"comment"パラメーターに任意の文字列を設定することができます。 ただし、本パラメーターはWeb設定画面では設定や確認はできません。

(2) CSVファイルによる一括設定

CSVファイルを用いて、RADIUSユーザーを一括して登録、削除、設定変更することができます。
特に多数の無線利用者がいる場合や、例えば学校など無線利用者が一斉に入れ替わるような場合に、まとめてRADIUSユーザーを編集できます。

CSV Button

CSVファイルを用いてRADIUSユーザーを編集するときは、まず既存の設定をエクスポートし、 そのファイルに編集を加えてからインポートして書き戻す手順となります。
もしRADIUSユーザーが1件も登録されていないときエクスポートすると、空項目だけのCSVファイルが出力されます。

CSVファイルではそれぞれの1行が1RADIUSユーザーに対応しています。
コメント行に各カラムにどのパラメータを入力すべきか表示されていますので、そのコメント行に従ってカラムを埋めてください。

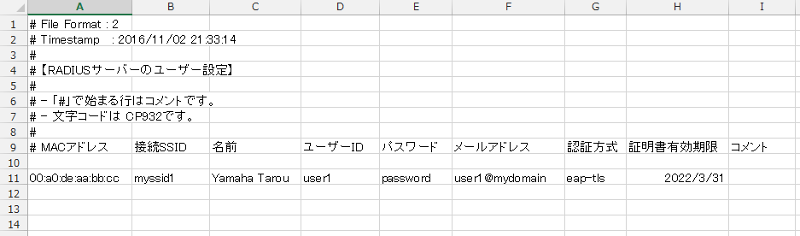

Example CSV File

5.4 証明書発行・管理機能

無線利用者の端末を認証するためのクライアント証明書を発行・管理する機能です。

(1) ルート認証局とサーバー証明書

ルート認証局とは、クライアント証明書とサーバー証明書の発行元です。
異なるルート認証局が発行した証明書を混在させて使用することはできないので、1無線LANシステムで使用する証明書のルート認証局は一つだけにしなくてはなりません。
本製品ではController-AP上にルート認証局を設置する構成となります。

本製品におけるルート認証局の設置と削除のタイミングは以下の通りです。

設置
  1. 初めて認証局名を設定したとき。
    認証局名は、Web設定画面からコントローラー機能の役割を"Controller-AP"に設定するか、
    もしくはcertificate generate caコマンドを実行することで設定されます。
削除
  1. 本製品を初期化(cold start)したとき。
  2. 証明書のバックアップファイルをリストアしたとき。
    バックアップされていたルート認証局に上書きされます。
  3. no certificate generate caコマンドで認証局名を削除したとき。
    またはcertificate generate caコマンドで異なる認証局名を設定したとき。

最初に設置したルート認証局を一貫して保持し続ける必要がありますので、不用意に削除してしまわないようご注意ください。
また万一削除してしまった場合に備えて、後述のバックアップを予め行っておくよう対策をお願いします。

ひとたびルート認証局を削除してしまうと、同じ認証局名を設定したとしても以前とは異なる認証局になります。
もしバックアップ前にルート認証局を削除してしまった場合、それ以降は無線利用者の増減があっても証明書の追加/失効はできません。 結局証明書の発行を最初から全てやり直す羽目になります。

なおサーバー証明書に関しては、本機能のRADIUSサーバーに対し認証局からサーバー証明書が自動的に発行されます。
サーバー証明書の発行・削除については、上記ルート証明書のそれぞれ設置・削除のタイミングで同時に行われます。

(2) クライアント証明書の発行

クライアント証明書は、無線利用者の無線端末にインストールする証明書で、本製品ではそれぞれRADIUSユーザーに紐付いて発行されます。
RADIUSユーザーごとにはそれぞれ最大2枚までクライアント証明書を発行することができます。
既にクライアント証明書が 2枚発行済みのRADIUSユーザーに対して新たに証明書を発行すると、2枚のうち先に発行した方の証明書が自動的に失効しますのでご注意ください。
RADIUSユーザーごとの証明書発行状況は、Web設定画面のRADIUSユーザー情報管理のページで「証明書」のボタンを押して確認することができます。

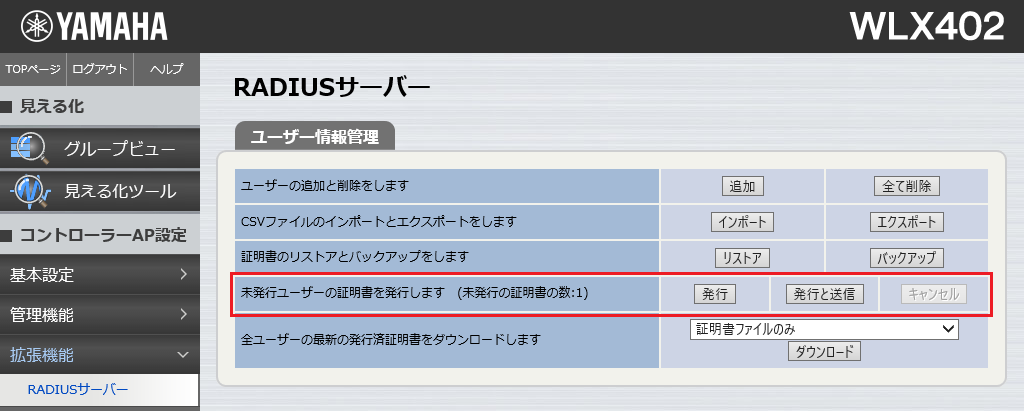

Web設定画面のRADIUSユーザー情報管理のページで「発行」または「発行と送信」のボタンを押すことで、 未発行のRADIUSユーザーに対しクライアント証明書が発行されます。
(証明書発行後、ボタンを押すまでの間にユーザー情報に変更があったユーザーに対しても発行されます)。
ただし、ここでは無線設定プロファイルの送信はできません。

Certificate Button

「発行」ボタンを押すと証明書の発行が開始されます。発行完了までには時間がかかります。
証明書を発行する際は、時間に余裕を持って実行ください。

発行処理中は、Web設定画面のRADIUSユーザー情報管理のページで一部のボタンがグレーアウトし、追加の操作ができなくなります。
もし発行処理中に発行処理を中止したい場合は、「キャンセル」ボタンを押してください。

(3) クライアント証明書の配布

(3)-1 クライアント証明書の配布方法

発行されたクライアント証明書は、無線利用者のPCなど無線端末にインストールしなければなりません。
本製品では、以下のどちらかの方法で利用者あてに証明書を配布いただけます。

(a) メールによる配布

メール通知の設定と、各RADIUSユーザーのメールアドレスの設定が必要です。
Web設定画面のRADIUSユーザー情報管理のページで「発行と送信」のボタンを押すと、まず未発行のユーザーに対し証明書の発行処理が行われ、その後証明書がメール添付で送信されます。
もしくは、既に発行済みの証明書を選んでメールで送信することもできます。
その場合は、Web設定画面のRADIUSユーザー情報管理のページで「証明書」のボタンを押して表示される証明書ページで、当該証明書の「証明書送信」ボタンを押して送信してください。

(b) ファイルをダウンロードして配布

証明書ファイルを管理者の方がダウンロードし、何らかの方法で利用者にお渡しいただく方法です。
予めWeb設定画面のRADIUSユーザー情報管理のページで証明書の発行だけ行っておきます。その後上記RADIUSユーザーごとの証明書ページで、発行済み証明書の「ダウンロード」ボタンを押して証明書をダウンロードしてください。

Certificate Download and Send Button

(3)-2 無線設定プロファイル(Rev.17.00.09以降)

本製品では、iOSデバイスで自動的に無線LANの設定を行うためのファイル(無線設定プロファイル)を配布できます。

無線設定プロファイルをiOSデバイスにインストールすることで、iOSデバイスを本製品の無線LANに接続するように自動的に設定できます。
配布される無線設定プロファイルのファイル名は「wlan.mobileconfig」です。

無線設定プロファイルをiOSデバイスにインストールするにはパスワードが必要です。パスワードはRADIUSユーザーのパスワードです。

無線設定プロファイルを配布するには、RADIUSユーザーに接続SSIDが設定されている必要があります。
RADIUSユーザーに接続SSIDが設定されていない場合は、「証明書」-「無線設定プロファイル形式(iOS用)」チェックボックスは無効になります。

無線設定プロファイルの形式で証明書を配布するには、「無線設定プロファイル形式(iOS用)」チェックボックスにチェックを入れて「ダウンロード」または「証明書送信」ボタンを押してください。

WLAN Profile Download and Send Button

無線設定プロファイルはWeb設定画面のRADIUSユーザー情報管理ページの「ユーザー情報」でも配布できます。

「無線設定プロファイル形式(iOS用)」チェックボックスにチェックを入れて「証明書ダウンロード」ボタンを押すと、チェックを入れたRADIUSユーザーの無線設定プロファイルがダウンロードできます。
また、「無線設定プロファイル形式(iOS用)」チェックボックスにチェックを入れた状態で「証明書送信」ボタンを押すと、チェックを入れたRADIUSユーザーの無線設定プロファイルが各ユーザーに設定されているメールアドレス宛に送信されます。
ただし、接続SSIDが設定されていないユーザーが選択されているときは、エラーになり、ダウンロードや送信はできません。

WLAN Profile Download and Send Button (Select)

(3)-3 証明書を圧縮しないで配布する(Rev.17.00.09以降)

本製品では、証明書や無線設定プロファイルを配布するときに、ZIPで圧縮するか否かを選択できます。

証明書や無線設定プロファイルを圧縮しないで配布することで、ZIPファイルを展開できない無線端末でも、受け取った証明書や無線設定プロファイルをそのままインストールできます。

証明書や無線設定プロファイルを圧縮しないで配布するには、「圧縮しない」チェックボックスにチェックを入れて「ダウンロード」または「証明書送信」ボタンを押してください。

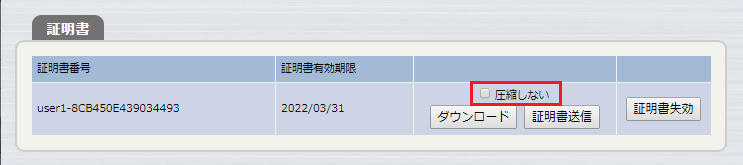

Cert Unzip Download and Send Button

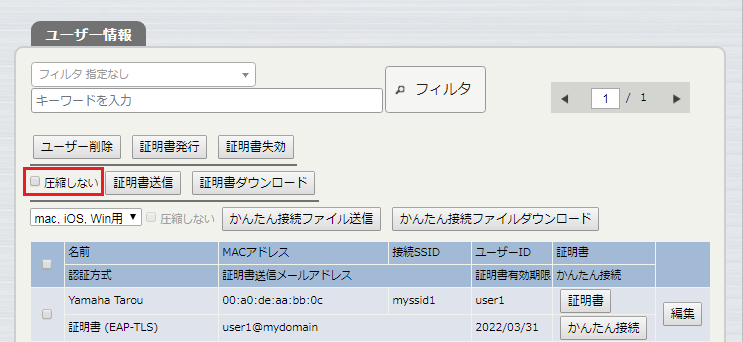

Web設定画面のRADIUSユーザー情報管理ページの「ユーザー情報」でも証明書や無線設定プロファイルを圧縮しないで配布できます。

証明書や無線設定プロファイルを圧縮しないで配布するには、「圧縮しない」チェックボックスにチェックを入れて「証明書送信」ボタンを押してください。

証明書や無線設定プロファイルを圧縮しないでダウンロードすることはできません。
「圧縮しない」チェックボックスにチェックが入っていると、「証明書ダウンロード」ボタンが無効になります。

Cert Unzip Download and Send Button (Select)

(4) クライアント証明書の失効

証明書には期限が設定されており、期限を過ぎると自動的に失効し使用できなくなります。
例えば急な退職など、期限前に無線利用者の証明書を失効させたい場合は、RADIUSユーザーごとの証明書ページで当該証明書の「証明書失効」ボタンを押してください。
失効させた証明書は証明書ページに表示されなくなります。

Certificate Button

(5) 証明書の一括ダウンロード

本製品では、発行済みのクライアント証明書を一括でダウンロードできます。
Web設定画面のRADIUSユーザー情報管理のページで「全ユーザーの最新の発行済証明書をダウンロードします」の「ダウンロード」ボタンを押してください。
ダウンロードされるファイル名は「user_cert.zip」です。

(Rev.17.00.09以降)
クライアント証明書を無線設定プロファイルの形式でダウンロードするには、
「無線設定プロファイル形式(iOS用)」チェックボックスにチェックを入れて「ダウンロード」ボタンを押してください。
ただし、接続SSIDが設定されていないRADIUSユーザーの場合は、#PKCS12形式のクライアント証明書(cert.p12)がダウンロードされます。

Download All Certificate Button

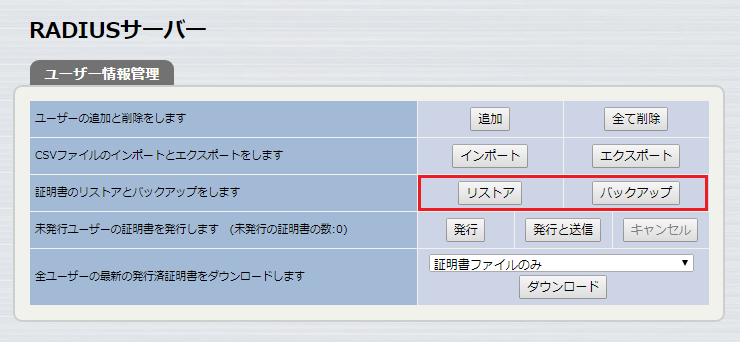

(6) 証明書のバックアップ

証明書発行・管理機能を継続運用するのに必要なデータをバックアップする機能です。
RADIUSユーザー情報管理ページの「バックアップ」と「リストア」ボタンを押して利用します。

Certificate Backup

バックアップする際にはパスワードを訊かれますので、必ずパスワードを設定してください。
またバックアップファイルも漏洩しないよう厳重に管理してください。

バックアップファイルにはルート認証局の情報が含まれるため、万一漏れた場合は不正に証明書を発行され、当該無線LANシステムに侵入される恐れがあります。

その他、本バックアップ機能には以下の注意点があります。

5.6 無線LANコントローラー機能によるシステム自動構成

(1) 構成

無線LANコントローラーのコンフィグ送信機能を使用すると、本機能は以下の通り自動構成されます。

(2) 代替コントローラーの事前準備

上記Controller-APをプライマリRADIUSサーバー、代替コントローラーをセカンダリRADIUSサーバーとして運用する構成の場合、 代替コントローラーでは Controller-APで発行されたサーバー証明書を使用する必要があります。 事前にController-APの証明書発行・管理機能から代替コントローラーへサーバー証明書を渡しておく必要がありますので、 RADIUSサーバーの切り替えが発生する前に、予め証明書を渡しておくようにしてください。
具体的な手順は無線LANコントローラー機能の技術資料を参照してください。


6. 性能

項目 性能値
証明書発行時間
最短 5秒/件
RADIUSリクエスト処理数
最大 15件/秒

※ 通信負荷の無い場合の実測値です。無線通信など他の処理負荷(CPU使用率)によって変化します。


7. コンソールコマンド


8. 設定・操作方法

以下、APの操作はController-APのWeb設定画面で操作します。

8.1 無線の認証設定

本機能を使用して無線利用者を認証するための、VAPの設定です。
ここでは、無線の認証方式としてWPA2-Enterpriseを選択する例で説明します。

1) グループ設定のうち、VAPの設定ページを開く。

SSID List

2) VAPを設定する。

認証方式に「WPA2-EAP」、プライマリRADIUSサーバーに「内蔵のRADIUSサーバーを使用する」を選択します。

SSID Settings

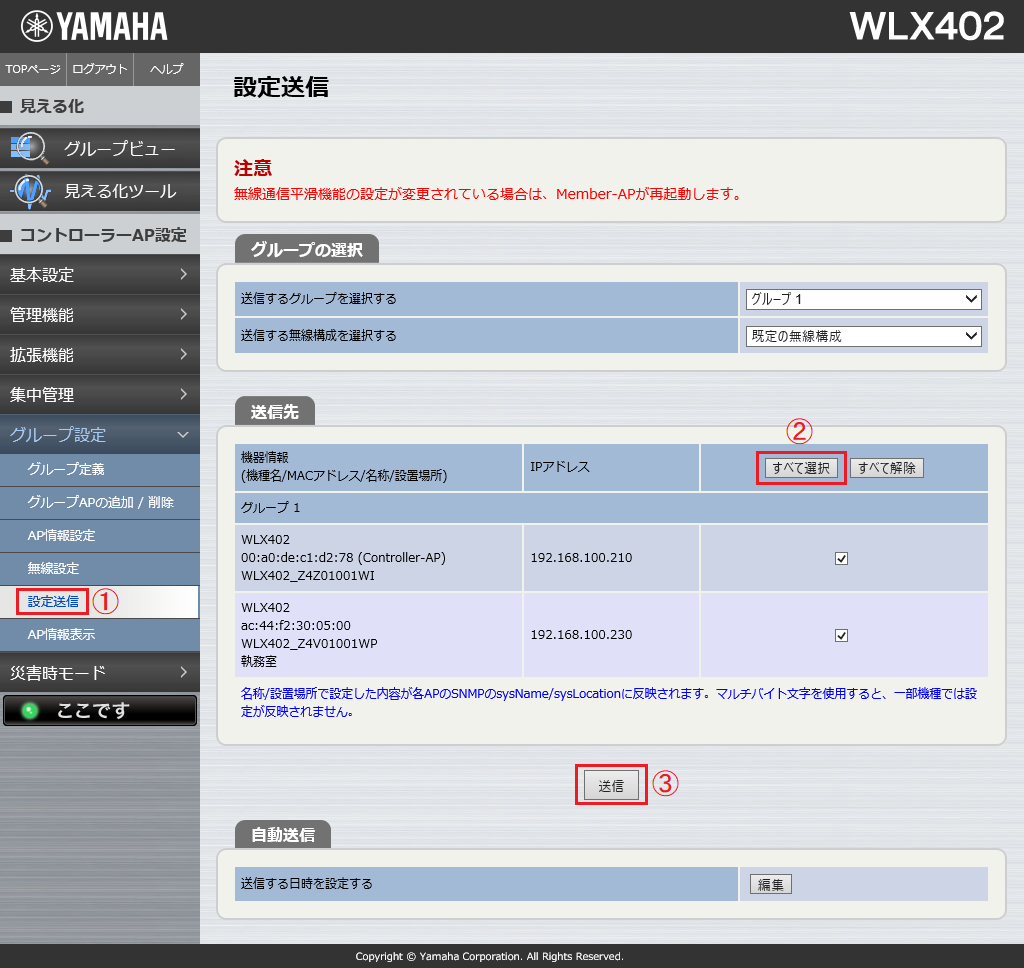

3) グループ設定を各APに送信する。

Send Config

8.2 RADIUSユーザーの編集

以下の例で説明します。

既存のRADIUSユーザーが登録されているとき、新規にRADIUSユーザーを追加して、そのユーザーに証明書をメールで配布する。

1) (事前準備)メール通知の設定をしておく。

無線利用者のクライアント証明書をメールで配布する場合は、事前にメールサーバーの設定をしておきます。

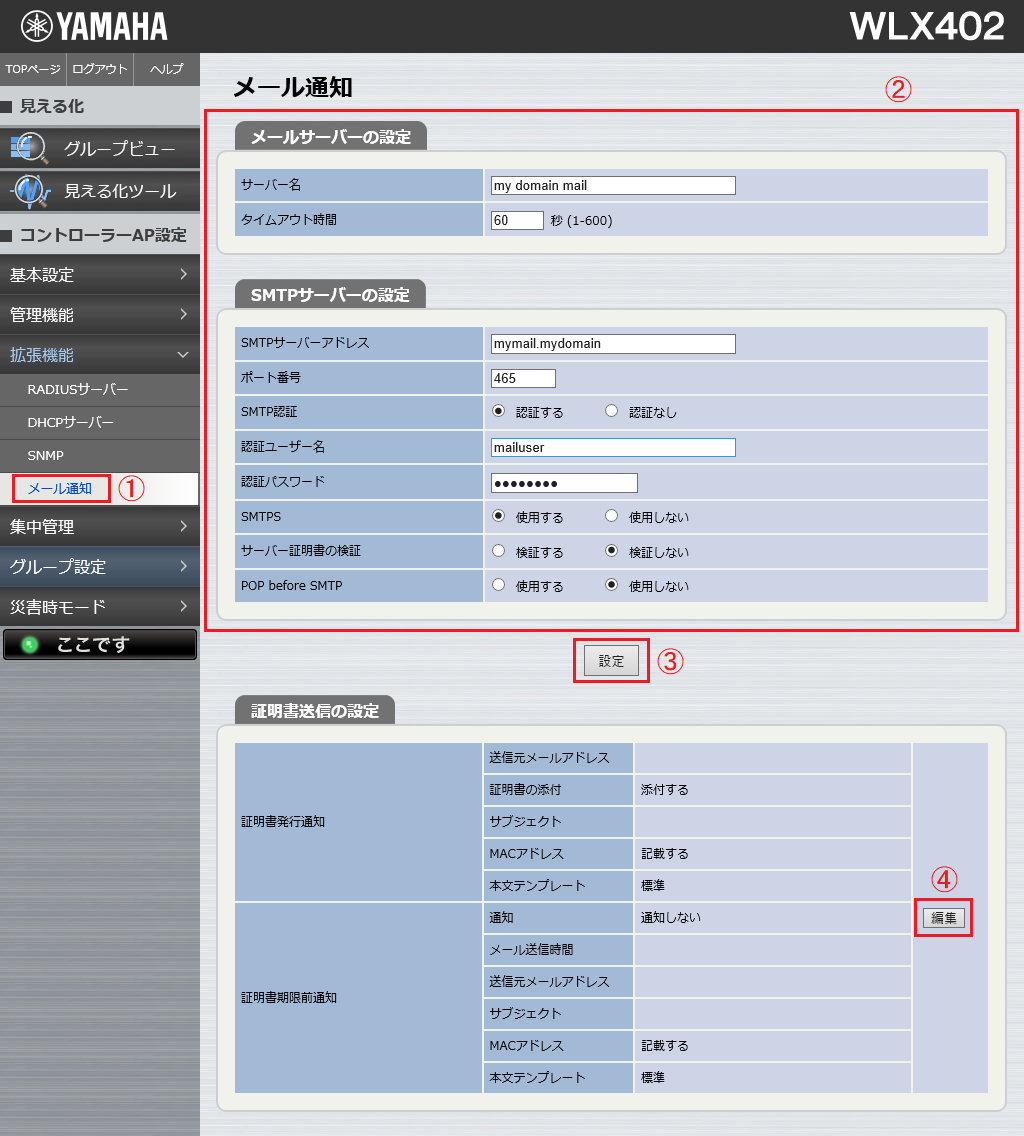

Mail Server Settings

Mail Settings

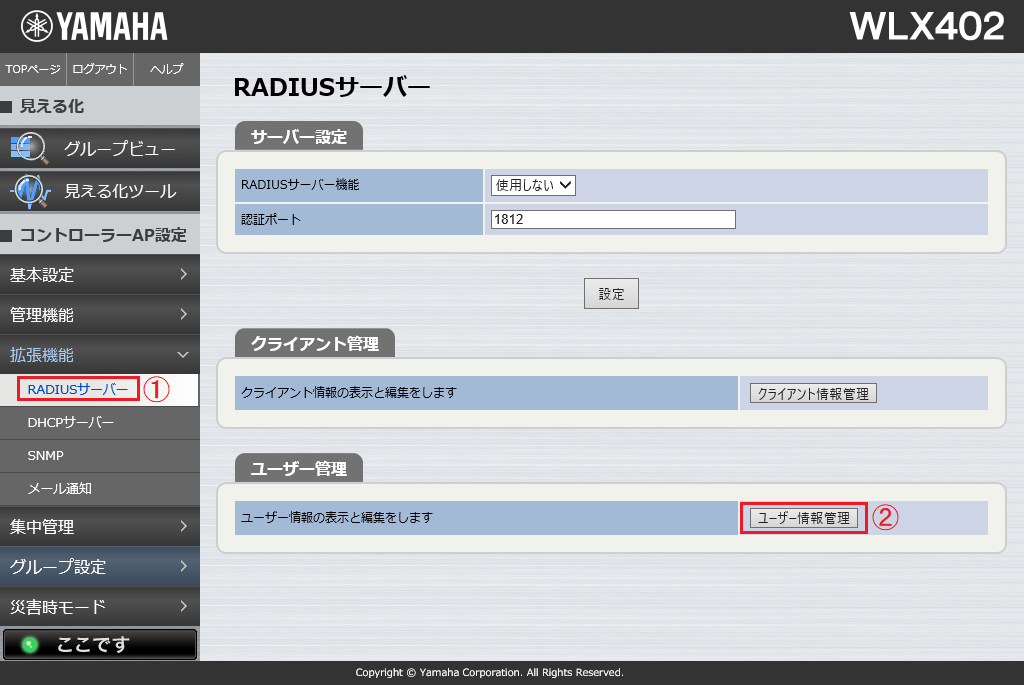

2) RADIUSユーザー情報管理のページを開く。

RADIUS Top

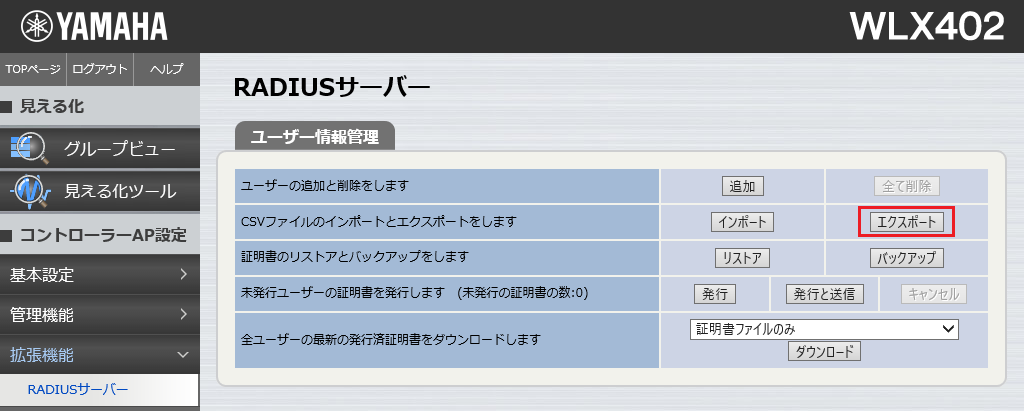

3) 既存のRADIUSユーザー一覧をCSVファイルでエクスポート。

Export Button

既に設定されているRADIUSユーザーの情報が"radius_user.csv"というファイル名で出力されます。

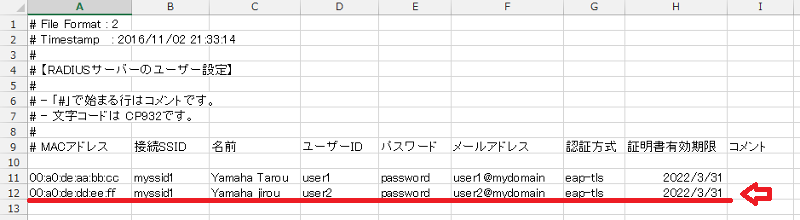

4) CSVファイルを編集し、新規RADIUSユーザー分の行を追加。

Edit CSV File

5) CSVファイルをインポート。

Import Button

6) 証明書を発行してメールで送信。

「発行と送信」ボタンを押すと、上記新たに追加されたユーザーに対してのみ、新規に証明書が発行されメールが送信されます。
(もしも上記で既存ユーザーの情報を書き換えると、当該ユーザーにも新たに証明書が発行されます)。

Send Certificate

7) メールを受信した無線利用者が、証明書を無線端末にインストール。

無線利用者には、メールの添付ファイルとして証明書が届きます。
証明書のインストール方法はそれぞれ無線端末のOSによって異なります。

Install p12

Windowsの場合は、メールに添付のzipファイルを開いて出て来る cert.p12をダブルクリックすることでインストールされます。
インストール時にはパスワード入力を求められますので、管理者の方が予め何らかの方法で無線利用者にパスワードを伝えておいてください。
ここで入力するパスワードは、CSVファイル上で「パスワード」のカラムに入力したパスワードです(上記の例では"password")。


9. 設定例

上記 8. 設定・操作方法の手順で生成されるコンフィグは以下の通りとなります。
: (中略)
airlink select 1
 airlink ssid myssid1
 airlink vlan-id 1
 airlink bind module2
 airlink auth wpa2-eap aes                #... (1)
 airlink wpa2 pre-auth on
 airlink radius auth on                   #... (2)
 airlink radius account off               #... (3)
 airlink radius server 127.0.0.1          #... (4)
airlink enable 1
: (中略)
certificate generate ca "WLX402 RADIUS"   #... (5)
radiusd use on                            #... (6)
radiusd user user1 password macaddress=00:a0:de:aa:bb:cc ssid=myssid1 name="Yamaha Tarou" mailaddress=user1@mydomain auth=eap-tls expire=2022/03/31
radiusd user user2 password macaddress=00:a0:de:dd:ee:ff ssid=myssid1 name="Yamaha Jirou" mailaddress=user2@mydomain auth=eap-tls expire=2022/03/31
                                          #... (7)
: (中略)
mail server name 1 "mydomain mail"
mail server smtp 1 mymail.mydomain port=465 smtp-auth mailuser mailpass smtps   #... (8)
mail radiusd template 1 1 From:mailuser@mydomain "Subject:Wi-Fi Certificate"    #... (9)
: (中略)
wlan-controller select 1
 : (中略)
 airlink select 1
  airlink ssid myssid1
  airlink vlan-id 1
  airlink bind module2
  airlink auth wpa2-eap aes
  airlink wpa2 pre-auth on
  airlink radius auth on
  airlink radius account off
  airlink radius server 127.0.0.1
 airlink enable 1

[解説]

(1) 認証方式として WPA2エンタープライズ、暗号方式として AESを指定。
(2) RADIUSサーバーへ認証要求を行う。
(3) アカウンティング情報は送らない。
(4) RADIUSサーバーとして当該AP自身のサーバーを指定。当該AP自身のサーバーの場合 127.0.0.1を指定する。
(5) 当該AP自身のルート認証局名。
(6) RADIUSサーバー機能を使用する。
(7) 無線接続するユーザーの設定。
(8) メールサーバーの設定。
(9) 証明書を配布するメールの From: と Subject:ヘッダー。
