Fast DFS機能
1. 概要
5GHz帯の無線LANで、W53(52ch~64ch)およびW56(100ch~140ch)のチャンネルを使用している場合、気象・航空レーダー波を検出したときにはチャンネルを変更する必要があります。
レーダー波と干渉しない、使用できるチャンネルを調べるためには最短でも60秒間かかるため、従来機種では60秒間通信が切断されていました。
この切断状態を避けるために、WLX313では5GHz(2) の無線モジュールを使用してチャンネルのスキャンを常に行うことでレーダー波に干渉しないチャンネルを把握し、レーダー波を検出したときにすぐにチャンネルを変更します。
WLX313ではこの機能を「
Fast DFS機能
」と呼称しています。
2. 注意事項
-
本機能を使用しているときは、無線モジュールの5GHz(2)は無線端末の接続に使用することはできません。
よって、無線端末の最大接続台数は2.4GHzで50台、5GHz(1)で50台、合計100台となります。 -
本機能と WDSブリッジ機能 を併用することはできません。
WDSブリッジ機能を使用しているMember-APにFast DFS機能を使用する設定を送信した場合、WDSブリッジ機能が優先されるためFast DFS機能は有効になりません。 -
5GHz帯を使用しない場合や、チャンネルをW52(36ch~48ch)しか使用しない場合は、本機能を使用する必要はありません。
-
本機能を使用するときは、5GHz(1)および5GHz(2)の使用場所設定が同じである必要があります。
Controller-APのWeb設定画面の[無線設定] - [共通] - [基本無線設定] - [アンテナの設定] で、「無線LANの使用場所」が「2.4GHz、5GHzを屋内で、5GHz(2)を屋外で使用する」または「2.4GHz、5GHzを屋外で、5GHz(2)を屋内で使用する」に設定されているとき、[5GHz(2) 基本] -「動作モード」で「Fast DFSモード」を選択できません。
3. 対応ファームウェアリビジョン
このページで説明する内容は、以下のファームウェアを対象としています。
ファームウェア |
---|
Rev.18.00.06以降 |
4. 用語定義
- DFS
-
"Dynamic Frequency Selection"の略で、レーダーなど既存機器との干渉を検出し、干渉検出時に運用周波数を変更する機能。
5. 機能の効果
Fast DFS機能によって、気象・航空レーダーを検出した後にW53 / W56のチャンネルを使用する場合でも、60秒間通信が切断することなく速やかにチャンネルを変更できます。
下図にFast DFS機能でレーダーを検出した場合のチャンネル遷移の測定結果を示します。
画面上部のグラフが最初に使用しているチャンネル(116ch:5.58GHz)で、画面下部がレーダー検出後の移動先となるチャンネル(52ch:5.26GHz)です。
グラフの縦軸が電波の送信レベルで(1マス10dBm)、横軸が時間の経過(1マス3秒)を示しています。
レーダー検出前は最初のチャンネルで電波を送信していますが、検出と同時に送信を止めます。
最初のチャンネルの送信が止まったのとほぼ同じタイミングで、移動先のチャンネルで電波の出力が始まっています。
Fast DFS機能を使用すると、通常のDFS機能で必要な 60秒の待ち時間がないことが分かります。
6. DFSチャンネルの選択範囲
Fast DFS機能を使用するとき5GHz(1)の無線設定および無線LANの使用場所の設定により、DFSチャンネル選択範囲が決定されます。
チャンネル幅 |
プライマリチャンネル |
プライマリ40MHzチャンネル |
使用場所 |
DFSチャンネル選択範囲 |
80MHz |
下測波帯 |
下測波帯 |
屋内で使用する |
52, 100, 116 |
80MHz |
下測波帯 |
下測波帯 |
屋外で使用する |
100, 116 |
80MHz |
下測波帯 |
上測波帯 |
屋内で使用する |
60, 108, 124 |
80MHz |
下測波帯 |
上測波帯 |
屋外で使用する |
108, 124 |
80MHz |
上測波帯 |
下測波帯 |
屋内で使用する |
56, 104, 120 |
80MHz |
上測波帯 |
下測波帯 |
屋外で使用する |
104, 120 |
80MHz |
上測波帯 |
上測波帯 |
屋内で使用する |
64, 112, 128 |
80MHz |
上測波帯 |
上測波帯 |
屋外で使用する |
112, 128 |
40MHz |
下測波帯 |
- |
屋内で使用する |
52, 60, 100, 108, 116, 124, 132 |
40MHz |
下測波帯 |
- |
屋外で使用する |
100, 108, 116, 124, 132 |
40MHz |
上測波帯 |
- |
屋内で使用する |
56, 64, 104, 112, 120, 128, 136 |
40MHz |
上測波帯 |
- |
屋外で使用する |
104, 112, 120, 128, 136 |
20MHz |
- |
- |
屋内で使用する |
52, 56, 60, 64, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140 |
20MHz |
- |
- |
屋外で使用する |
100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140 |
7. 設定例
7.1. グループ全体でFast DFSを使用する
Fast DFS機能の設定はController-APのWeb設定画面から行います。
Controller-APによる設定については、
無線LANコントローラー機能
を参照してください。
-
グループ共通の動作モードを変更する
[無線設定] - [共通] - [基本無線設定]で、[5GHz(2) 基本]の[動作モード]を「Fast DFSモード」にすることで、グループ全体でFast DFS機能を使用できます。
Fast DFS機能を使用する場合は、[5GHz(1) 基本]の[チャンネル]や[自動チャンネル選択範囲]にて、W53やW56のチャンネルを使用するように設定してください。
無線設定 - 共通 - 基本無線設定 -
各VAPでバインドする無線モジュールを確認する
[無線設定] - [共通] - [SSID 管理]で、VAPを作成するときにバインドする周波数帯の無線モジュールを設定できます。
5GHz(1)をバインドするように設定してください。
すでに「5GHz(2)」が指定されているVAPが存在している状態で、[無線設定] - [共通] - [基本無線設定]にてFast DFS機能を有効にした場合、自動的に「5GHz(2)」の指定が解除されます。無線設定 - 共通 - SSID 管理 -
設定送信
変更した設定を反映させるためには、設定送信が必要です。
「 無線コントローラー機能の設定送信 」 を参照し、設定を行ってください。
7.2. 一部のAPのみFast DFS機能を使用する
グループ全体ではなく、一部のMember-APで「Fast DFSモード」を使用したい場合は、共通の動作モードは「ノーマルモード」に設定し、個別設定でFast DFSモードを有効にします。
-
Member-AP毎の設定を行う

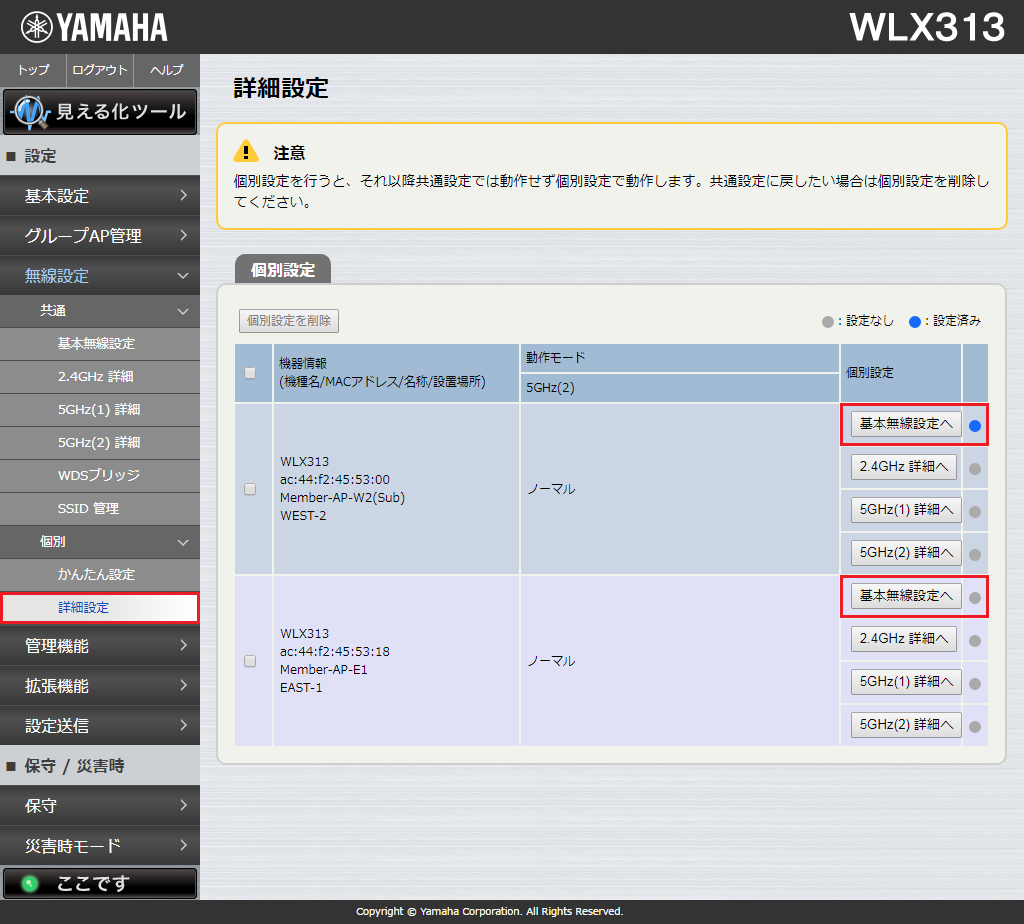

一部のMember-APのみ「Fast DFSモード」を使用したい場合は、[個別] - [詳細設定]ページより対象のMember-APを設定します。

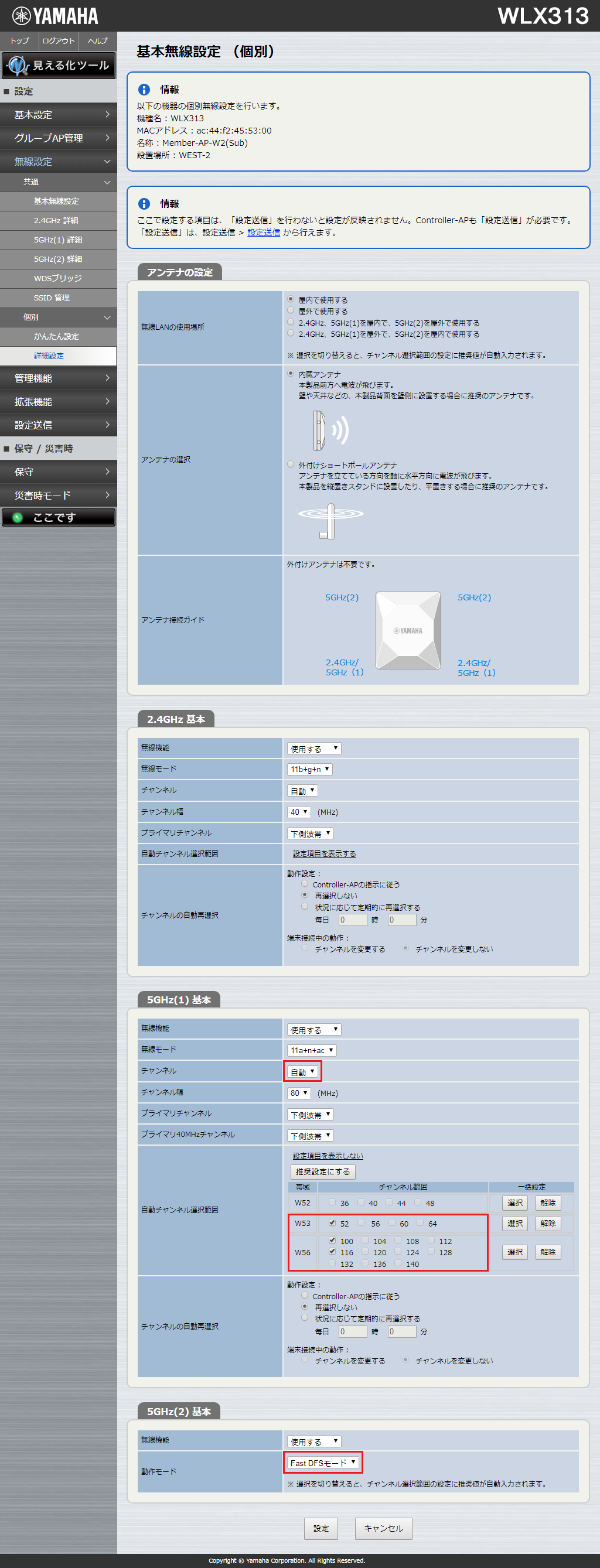

対象Member-APの基本無線設定で[5GHz(2) 基本]の[動作モード]を「Fast DFSモード」にします。
同時に、[5GHz(1) 基本]の[チャンネル]や[自動チャンネル選択範囲]にて、W53やW56のチャンネルを使用するように設定してください。無線設定 - 個別 - 詳細設定無線設定 - 個別 - 詳細設定 - 基本無線設定Fast DFS機能を使用するMember-APでは5GHz(2)をバインドする設定が自動的に解除されます。 -
設定送信
変更した設定を反映させるためには、設定送信が必要です。
「 無線コントローラー機能の設定送信 」 を参照し、設定を行ってください。
