2. 各部の名称と機能

2.1. 天面

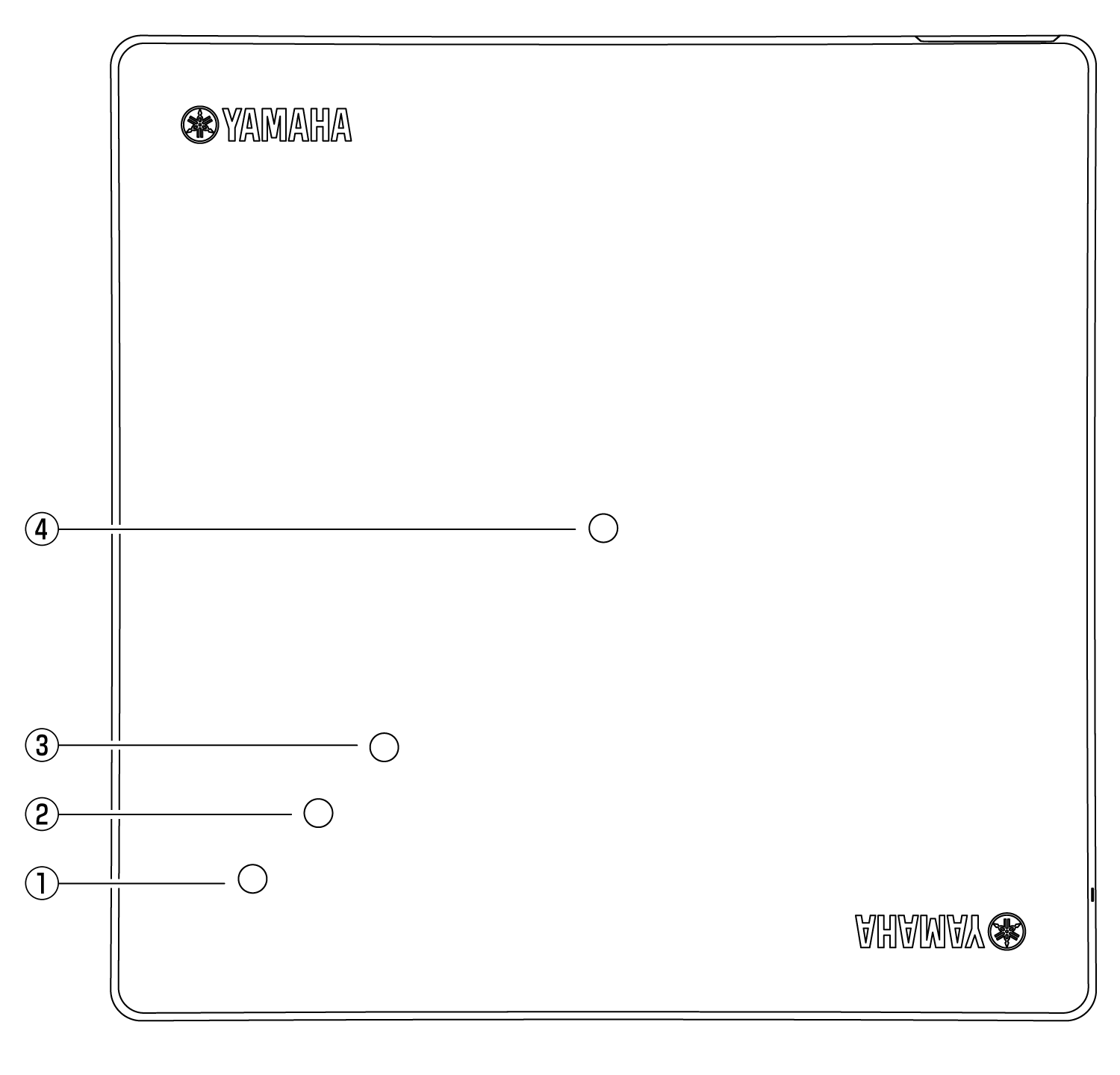

wlx413 front
① POWERインジケーター

本製品の電源状態、動作状態を示します。

POWERインジケーター 状態

消灯

電源が切れています。

青色

点灯

動作中です。

点滅

起動処理中です。

橙色

点灯

起動前のハードウェアチェックを実施中です。

点滅

起動処理に、異常が発生しています。

② LANインジケーター

LANの使用状態やインターネットへの接続状態を示します。

LANインジケーター 状態

消灯

ネットワークに接続していません。

青色

点灯

インターネットに接続しています。

点滅

ネットワークに接続していますが、インターネットには接続していません。

③ YNOインジケーター

YNOの使用状態やYNOマネージャーとの接続状態を示します。

YNOインジケーター 状態

消灯

YNOエージェント機能を「使用しない」に設定しています。

青色

点灯

YNOを利用できます。

点滅

YNOエージェント機能を「使用する」に設定してから、まだ一度もYNOに接続していません。

橙色

点灯

YNOの管理対象外です。

点滅

YNOとの接続に、異常が発生しています。

④ WLANインジケーター

無線LANの使用状態を示します。

WLANインジケーター 状態

消灯

無線LANを利用できます。

青色

点滅

DFSレーダーの検出中、または無線LANを利用できない状態です。

メモ

  • 天面のインジケーターは、Web GUIから設定することで消灯させることができます。
    Web GUIの「管理機能」-「LED」ページをご覧ください。

  • 各インジケーターの詳細仕様について詳しくは、「技術資料」(ウェブサイトに掲載)をご覧ください。
    ヤマハネットワーク機器の技術資料: http://www.rtpro.yamaha.co.jp/RT/docs/

2.2. 底面

wlx413 bottom
⑤ USBポート

将来の拡張用です。現在は使用できません。

⑥ USBカバー

USBポートのカバーです。USBポートを使用するとき以外は、取り外さないでください。

⑦ 外部アンテナ端子

屋外アンテナを接続します。
屋外アンテナ指定品については「技術資料」(ウェブサイトに掲載)をご覧ください。
ヤマハネットワーク機器の技術資料:
http://www.rtpro.yamaha.co.jp/RT/docs/

⑧ LANポート

パソコンやルーター、スイッチのLAN ポートとLAN ケーブルで接続します。
IEEE802.3atやIEEE802.3bt に対応したPoE 給電機器からの給電に対応しています。

⑨ CONSOLEポート

設定用のRJ-45 ポートです。パソコンのRS-232C 端子(COM ポート)と、RJ-45/DB-9 シリアルケーブルで接続します。

⑩ 電源コネクター(DC-IN 12V)

別売の専用電源アダプター(品番:YPS-12V3A)を接続します。

⑪ CONFIG スイッチ

本製品を初期化または設定変更するためのスイッチです。

メモ

⑫ フック穴

付属のマウントパネルに取り付けるための穴です。付属のマウントパネル以外には使用しないでください。

⑬ 製品ラベル

本製品の機器名、製造番号、MACアドレス、Yamaha Network Organizer (YNO)利用時に必要なDevice IDなどを記載しています。

⑭ マウントパネルロック解除ボタン

マウントパネルから本体を取り外すときは、このボタンを押してロックを解除してください。
