6. オンプレミス管理の始め方

本章では、オンプレミス管理を開始する設定手順を説明します。
設定の目的や、設置先のネットワーク環境によって、設定手順が異なります。本章では、以下の設定手順を紹介します。

6.1. オンプレミス管理の概要

クラスター管理機能を利用して、オンプレミスで集中管理できます。

5 cluster1
クラスター管理機能を利用したオンプレミス管理
オンプレミス管理の特徴
  • オンプレミス管理では、ひとつの拠点(同一のL2セグメント)内の複数台の無線APを集中管理できます。

  • オンプレミス管理では、 クラスター管理機能 を利用します。

  • Leader-APが故障などで消失した場合は、Follower-APの中の1台がLeader-APになります。

    • モデル混在環境ではWLX413などの管理台数が多い無線APが優先してLeader-APになります。

    • 起動時間が最も長い無線APが優先してLeader-APになります。

オンプレミス管理の注意事項
  • 異なる拠点(異なるL3ネットワーク)間の集中管理はできません。

  • 従来モデルの「無線LANコントローラー機能」とは、互換性がありません。

  • 設定用パソコンは、管理対象ネットワークに直接アクセスできる環境が必要です。

Web GUIへのアクセス方法
  • Web GUIに直接アクセスして、設定や管理を行います。

  • LANマップのHTTPプロキシー機能経由でも、Web GUIにアクセスできます。

クラスター管理:Web GUIへのアクセス方法と設定・操作
対象Web GUI アクセス方法 主な設定や操作

無線AP

  • 直接

  • LANマップ経由

<無線AP固有の操作>
見える化ツール 、[ここです]、
無線LAN機能の動作状態・通信状態、
ログ出力、レポート出力、 ネットワークコマンド 、
ファームウェア更新 、再起動、 初期化

仮想コントローラー

  • 直接

  • LANマップ経由

<クラスターに共通する設定や操作>
管理パスワード 、基本設定、 無線設定 、
管理機能、拡張機能、機器交換、
RO機能、設定の保存や復元、
ファームウェア更新 、災害時モード、
設定送信

Tip 詳しくは、Web GUIの[ヘルプ]、「 技術資料 」をご覧ください。

6.2. 1台目の初期設定

本製品をオンプレミス管理で利用開始するための、初期設定の手順を説明します。

1台目の初期設定手順
概要 Web GUIによる設定手順 CONSOLE

説明に用いる設定環境を確認する。「 接続する 」を参考に本製品をネットワークへ接続する。

想定ネットワーク環境

環境

設定環境に合わせて設定用パソコンのネットワーク設定をする。

パソコンのネットワーク設定

準備

仮想コントローラーのWeb GUIにログインし、 オンプレミス管理 を選択する。

IPアドレス調査

-

無線APにログイン

ログイン

仮想コントローラーにログイン

-

オンプレミス管理とクラウド管理の選択

-

管理パスワードを初期設定する。

管理パスワードの初期設定

ログイン

設置先ネットワーク環境に合わせてIPアドレスを設定する。

無線APや仮想コントローラーのIPアドレス変更

アドレス変更

インターネット上のサービスと通信するために必要なネットワーク設定をする。

共通ネットワーク設定

-

ネットワークコマンドでネットワーク設定の動作を確認する。

ネットワークの疎通確認

-

仮想コントローラーのWeb GUIで無線設定をする。

無線設定

-

無線設定の動作を確認する。

無線設定の動作確認

-

設定や動作確認が完了したら、設置する。

設置する

-

Tip Web GUIによる初期設定手順でIPアドレスなどの設定が複雑になってしまう場合には、 CONSOLEポートを利用したコマンド設定 で代替することで簡潔に設定できます。

6.2.1. 想定ネットワーク環境

本ガイドでは、次のように想定したネットワーク環境で説明します。

6 explain network dhcp
IPアドレスの割り当てと説明での役割
IPアドレス 説明での役割

192.168.1.1/24

L3スイッチなどで動作しているDHCPサーバーやLANマップ

DHCP自動取得 (192.168.1.2/24)

設定用パソコンのIPアドレス

DHCP自動取得 (192.168.1.3/24)

無線APのIPアドレス

DHCP自動取得 (192.168.1.4/24)

仮想コントローラーのIPアドレス

Tip 設定に使用するWebブラウザーは、 使用可能なWeb ブラウザー情報 をご確認ください。本ガイドでは、Windows 10のMicrosoft Edgeを例に説明します。

6.2.2. パソコンのネットワーク設定

設定に用いるパソコンを準備します。DHCPサーバーの動作状況に合わせて、「 パソコンのネットワーク設定 」の設定内容を選びます。
本ガイドでは、「 DHCP環境 」に設定されていることとします。

  • DHCP環境 (DHCPサーバーが動いている環境用に設定する)

    9 explain network dhcp 1st unit
    DHCP環境例
    Tip

    DHCP環境とは?

    • IPアドレスを「DHCP自動取得」で運用している。

    • ネットワーク内でDHCPサーバーが動作している。

  • 固定IPアドレス環境 (DHCPサーバーが動いていない環境用に設定する)

    9 explain network static 1st unit
    固定IPアドレス環境例
    Tip

    固定IPアドレス環境とは?

    • IPアドレスを「固定」して運用している。

    • ネットワーク内でDHCPサーバーが動作していない。存在しない。

    • DHCP自動取得に失敗する。

6.2.3. IPアドレスの調査

Web GUIで設定を始める前に、本製品(無線AP)のIPアドレスを調査します。調査方法については、「 IPアドレスを調査 」をご覧ください。

本ガイドでは、次のようにIPアドレスが割り当てられていることとします。

IPアドレスの割り当てと説明での役割
IPアドレス 説明での役割

192.168.1.1/24

L3スイッチなどで動作しているDHCPサーバーやLANマップ

DHCP自動取得 (192.168.1.2/24)

設定用パソコンのIPアドレス

DHCP自動取得 (192.168.1.3/24)

無線APのIPアドレス

DHCP自動取得 (192.168.1.4/24)

仮想コントローラーのIPアドレス

6.2.4. 無線APにログイン

仮想コントローラーのWeb GUIにログインする前に、無線APのWeb GUIにログインします。本製品と同じネットワークに接続した設定用のパソコンで以下の操作を行い、Web GUIを開いてください。

Tip
  • 設定に使用するWebブラウザーは、 使用可能なWeb ブラウザー情報 をご確認ください。
    本ガイドでは、Windows 10のMicrosoft Edgeを例に説明します。

  • Webブラウザーの[戻る]、[進む]ボタンは使用しないでください。使用すると意図しない動作につながることがあります。

  1. Webブラウザー(Microsoft Edge)を起動する。

  2. Webブラウザーのアドレスバーに、無線APの「 IPアドレスの調査 」で確認したIPアドレスを半角英数字で入力し、[Enter]キーを押す。

    「ユーザー名」と「パスワード」を入力する画面が表示されます。

  3. 「ユーザー名」欄に「admin」と半角で入力し、「パスワード」欄は空欄のまま[サインイン]をクリックする。

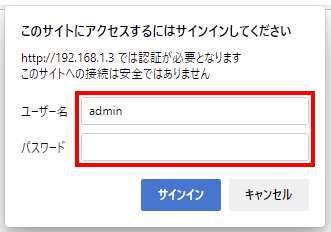

    6 192 168 1 3 login2 admin

    無線APのWeb GUIの[トップ]が表示されます。

    6 ap top 1st
    無線APのWeb GUI[トップ]
    Tip
    • クラスター機能は、同じL2ネットワークに接続されているクラスター管理機能対応無線APを検出し、自動的にクラスターを構成します。クラスターに属させず、単独で動作させる場合は、[クラスター動作モード]で「スタンドアローン」を選びます。

      6 ap top cluster mode

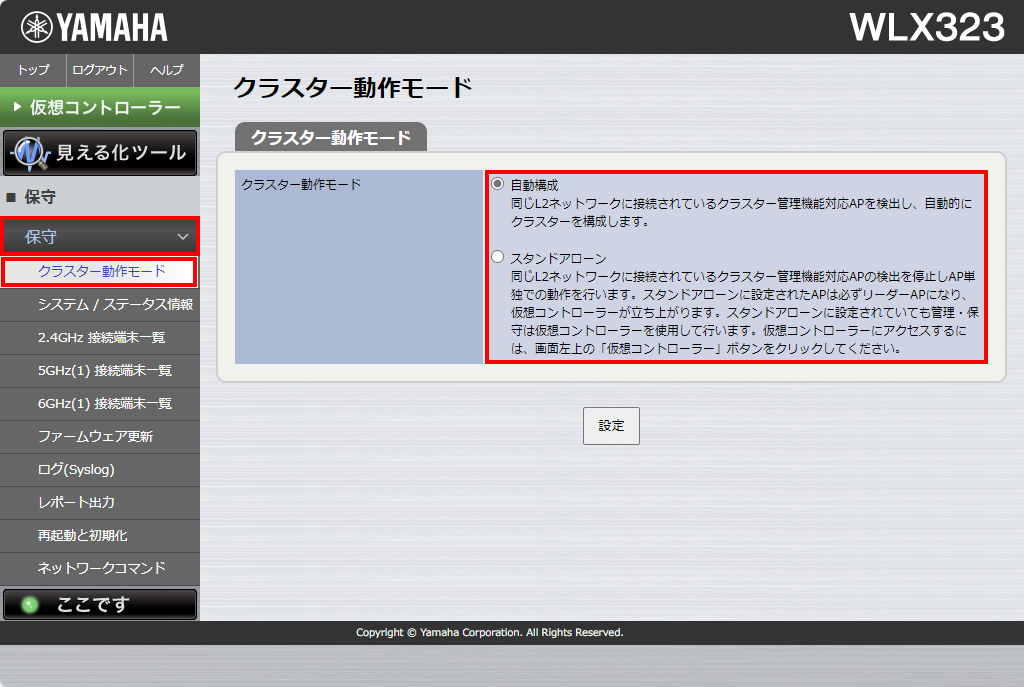

      無線APのWeb GUI[トップ]-[保守]-[クラスター動作モード]

6.2.5. 仮想コントローラーにログイン

仮想コントローラーのWeb GUIにログインします。

Tip 仮想コントローラーのWeb GUIの起動には数分かかります。起動中の場合は、しばらく待ってから再びアクセスしてください。
  1. 無線APのWeb GUIの[トップ]で[仮想コントローラー]ボタンをクリックする。

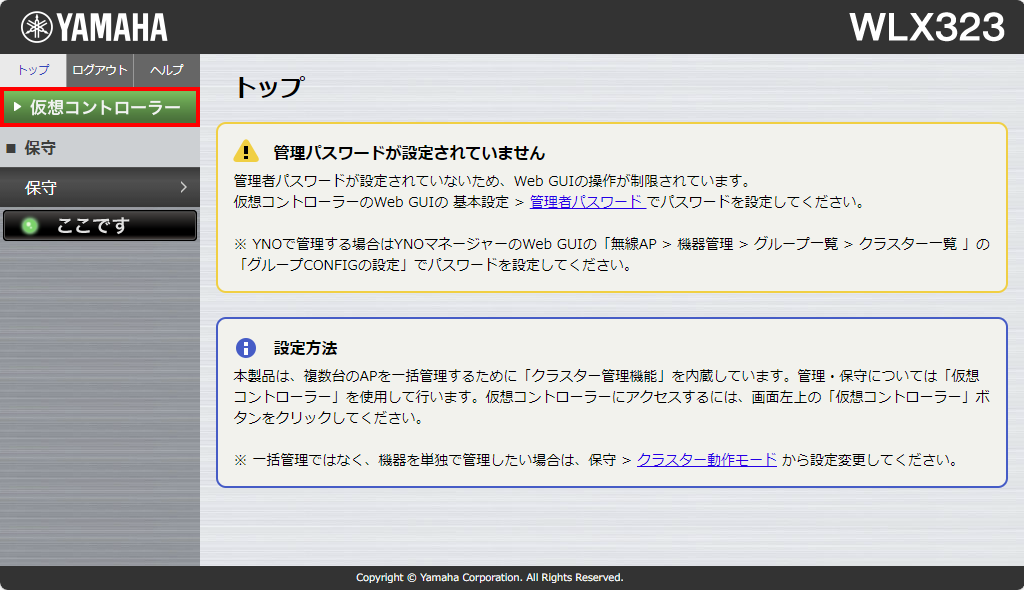

    6 ap top vwlc
    無線APのWeb GUI[トップ](管理パスワードが未設定の注意表示)
    Tip
    • 仮想コントローラーが起動中のため「IPアドレスが取得できていない」という注意情報が表示された場合には、しばらく待ってから画面を再読み込み(リロード)し、[仮想コントローラー]ボタンをクリックしなおしてください。

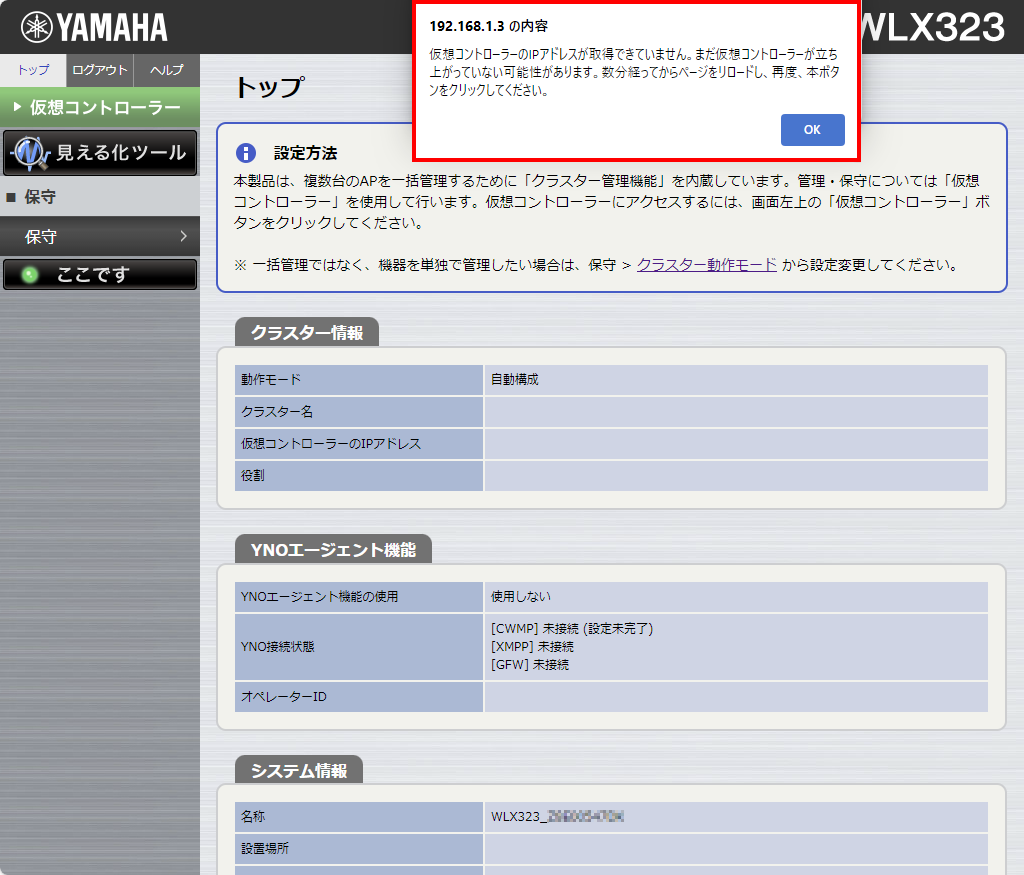

      6 ap top vwlc dont
      無線APのWeb GUI[トップ](仮想コントローラーが起動中の場合の注意表示)

    「ユーザー名」と「パスワード」を入力する画面が表示されます。

  2. 「ユーザー名」欄に「admin」と半角で入力し、「パスワード」欄は空欄のまま[サインイン]をクリックする。

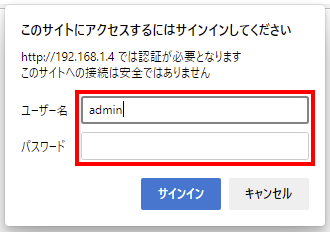

    6 192 168 1 4 login2 admin

6.2.6. オンプレミス管理とクラウド管理の選択

仮想コントローラーのWeb GUIを初めて開いた(工場出荷時の状態)場合には、「管理形態の選択」ダイアログ(オンプレミス管理とクラウド管理の選択画面)が表示されます。
オンプレミス管理を行う場合は、[オンプレミスで管理する]を選択します。

5 vwlc select mgmt
仮想コントローラーのWeb GUI[トップ](「管理形態の選択」ダイアログ)
Tip 管理形態を変更したい場合は、仮想コントローラーのWeb GUIの[基本設定]-[管理モード]から変更できます。

6.2.7. 管理パスワードの初期設定

仮想コントローラーのWeb GUIを初めて開いた(工場出荷時の状態)場合には、仮想コントローラーの管理パスワードの設定画面が表示されます。以下の手順で、初期設定をしてください。

  1. 仮想コントローラーの管理パスワードを入力し、[設定]ボタンを押す。

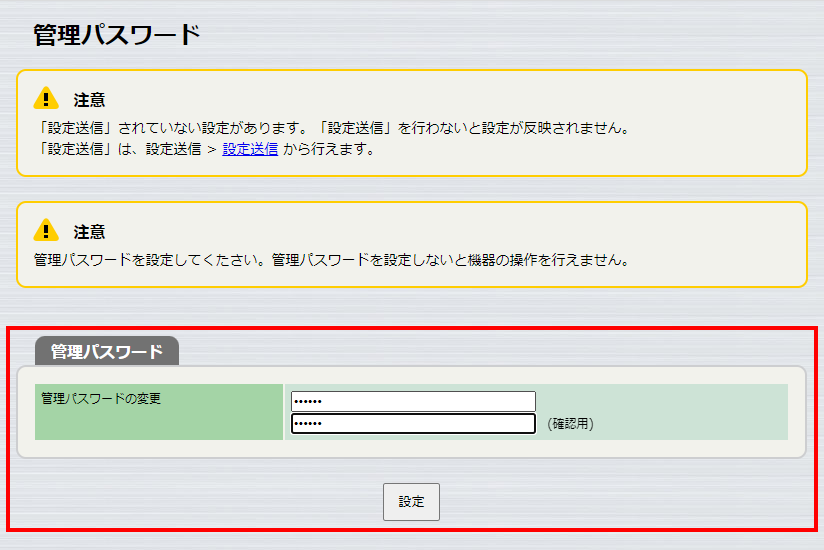

    6 notice password2
    仮想コントローラーのWeb GUI[管理パスワードの初期設定](入力例)

    設定保存中のメッセージが表示されます。

    6 notice password3

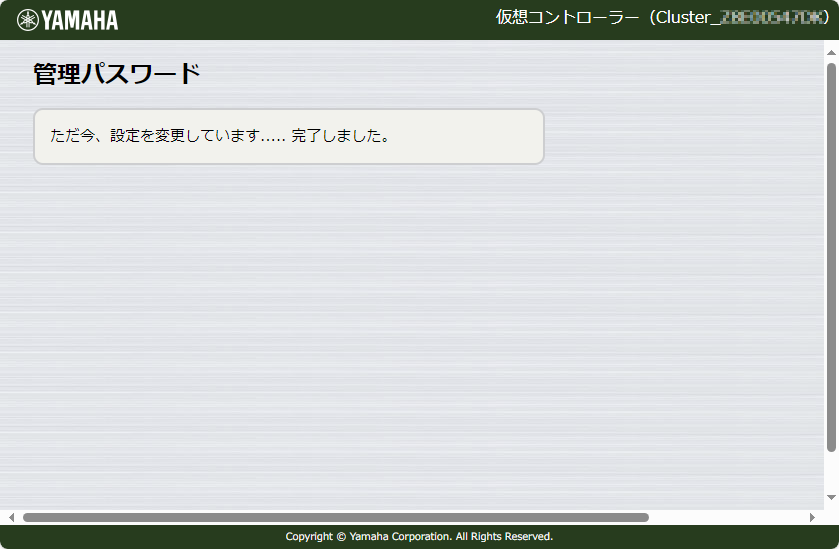

    仮想コントローラーのWeb GUI[管理パスワードの初期設定](保存中)

    保存が終わると、「ユーザー名」と「パスワード」を入力する画面が表示されます。

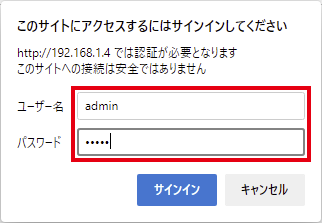

  2. 「ユーザー名」欄に「admin」と半角で入力し、「パスワード」欄に設定した管理パスワードを入力し、[サインイン]をクリックする。

    6 192 168 1 4 login3 admin pass5

    仮想コントローラーのWeb GUIの[トップ]が表示されます。

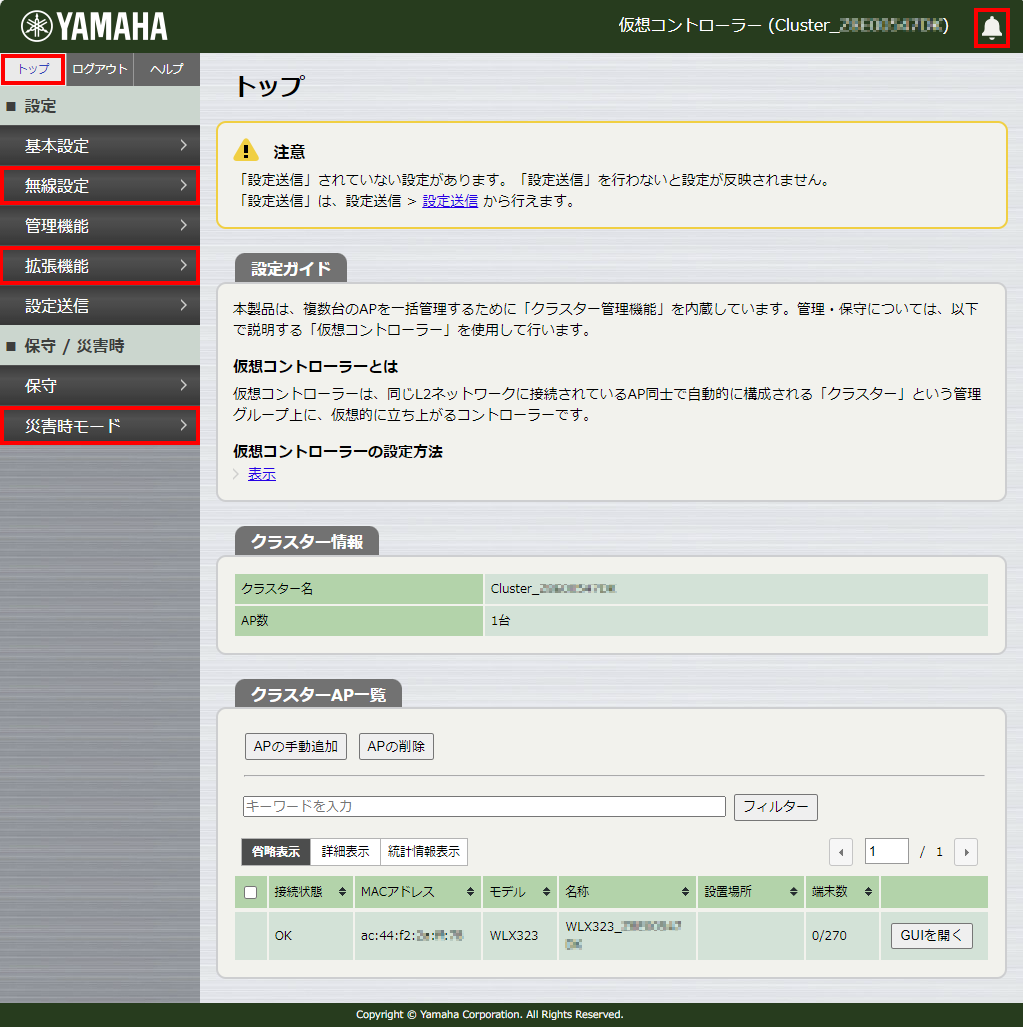

    6 vwlc top check on premises
    仮想コントローラーのWeb GUI[トップ](「オンプレミスで管理する」の場合)
    Tip
    • 管理形態の設定によって、メニューの項目表示が異なります。

      • 左メニューの表示内容

      • 右上の[通知ベルアイコン]( icon bell )の有無(メッセージボードの表示)

      • YNOエージェント機能が有効になっている表示

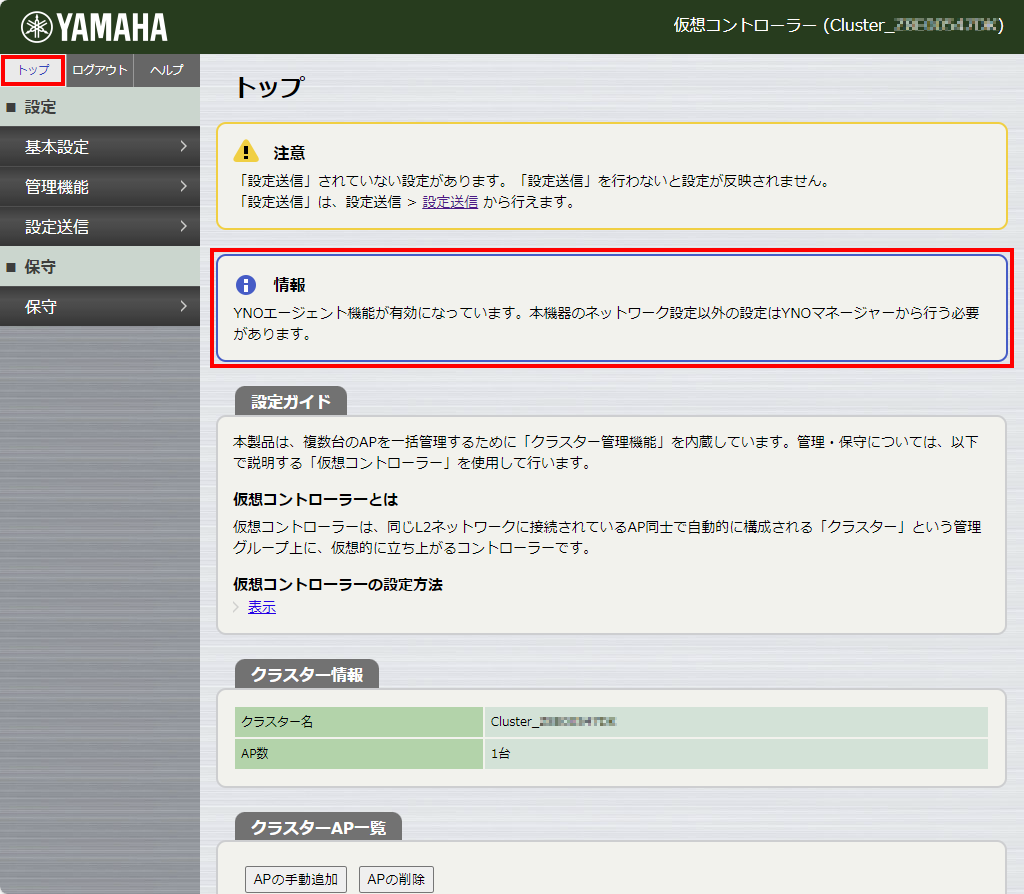

    6 vwlc top check cloud
    仮想コントローラーのWeb GUI[トップ](「クラウドから管理する」の場合)
  3. 仮想コントローラーの[設定送信] を実行し、管理パスワードを管理下の無線APに送信する。

Tip
  • 無線APのWeb GUIの[トップ]の表示例「オンプレミスで管理する」(YNOエージェント機能を使用しない)

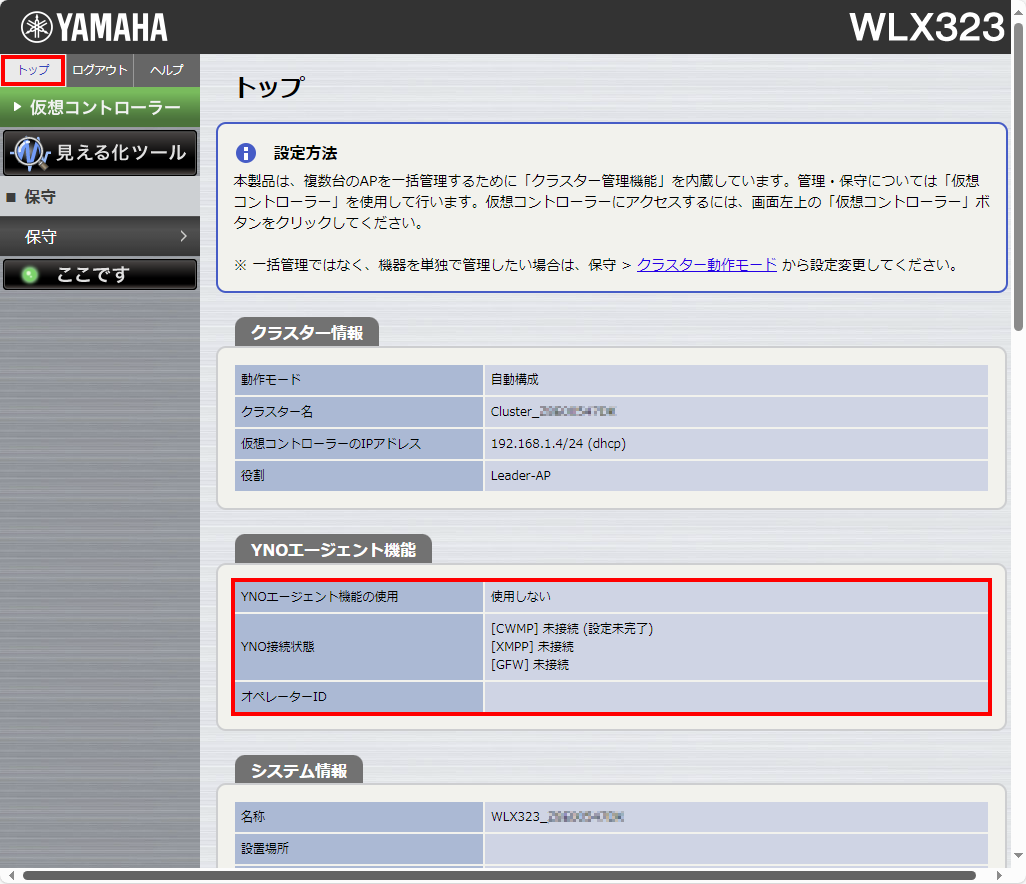

    6 ap top check on premises
    無線APのWeb GUI[トップ](YNOエージェント機能は使用しない)

6.2.8. 無線APや仮想コントローラーのIPアドレス変更

無線APや仮想コントローラーのIPアドレスは、クラスター設定やクラスターAP管理で変更します。

設定画面 設定内容

クラスター設定( 共通ネットワーク設定 )

仮想コントローラーのIPアドレス

クラスターAP管理(名称や設置場所)

無線APのIPアドレス

説明で想定する使い方(IPアドレスの割り当て方)
  • 仮想コントローラーのIPアドレスを固定割り当てに変更します。

  • 無線APのIPアドレスは、自動割り当てのままにしておきます。

Tip
  • 仮想コントローラーのIPアドレスを固定割り当てに変更することで、障害などでLeader-APが切り替わったとき、仮想コントローラーのIPアドレスの切り替わりを防ぐことができます(同じIPアドレスで継続してアクセスできます)。

    • 仮想コントローラーのIPアドレスを自動割り当てのまま運用した場合:
      Leader-APが切り替わると、その仮想コントローラーのMACアドレスも変わります。
      MACアドレスが変わると、DHCPサーバーから新しい仮想コントローラーに付与されるIPアドレスも変わります。

6 explain network static
「説明に使用するネットワーク構成図」から「仮想コントローラー」のIPアドレスを変更する
仮想コントローラーのIPアドレス変更

仮想コントローラーのIPアドレス変更は、[クラスター設定]で変更します。

  1. 仮想コントローラーWeb GUI[基本設定]-[クラスター設定]を順にクリックする。

    6 vwlc cluster1 ip1
    仮想コントローラーのWeb GUI[基本設定]-[クラスター設定](入力枠)
  2. 「仮想コントローラーのネットワーク設定」の内容を次のように変更する。

    項目 初期設定 入力内容

    DHCP (IPv4)

    有効

    無効

    IPアドレス (IPv4)

    192.168.1.200

    ネットマスク

    24

    Tip 設定内容について詳しくは、Web GUIの[ヘルプ]をご覧ください。
  3. 新しいIPアドレスとネットマスクを入力し、[設定]ボタンをクリックする。

    6 vwlc cluster1 ip4

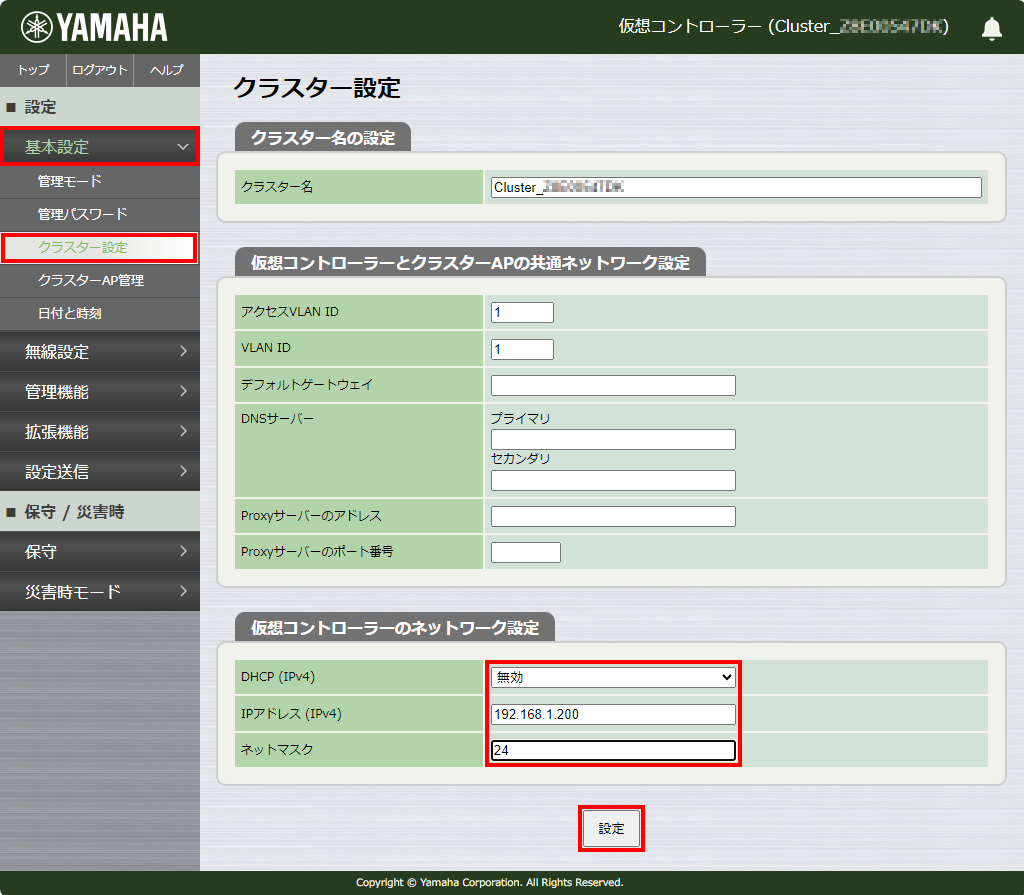

    仮想コントローラーのWeb GUI-基本設定-クラスター設定(入力操作例)

    IPアドレスの設定が終わると、新しいIPアドレスの仮想コントローラーから管理パスワードの入力が求められます。

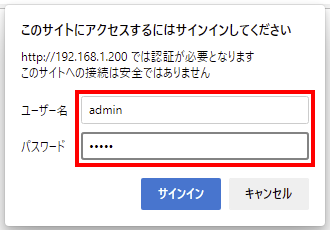

  4. 「ユーザー名」欄に「admin」と半角で入力し、「パスワード」欄に仮想コントローラーの管理パスワードを入力し、[サインイン]をクリックする。

    6 192 168 1 200 login2 admin pass5

    「クラスター設定」が再表示されます。

  5. 仮想コントローラーの[設定送信] を実行する。

    Tip 仮想コントローラーから管理下の無線APに未送信の設定があるため、画面の上部に[設定送信]の注意情報が表示されます。

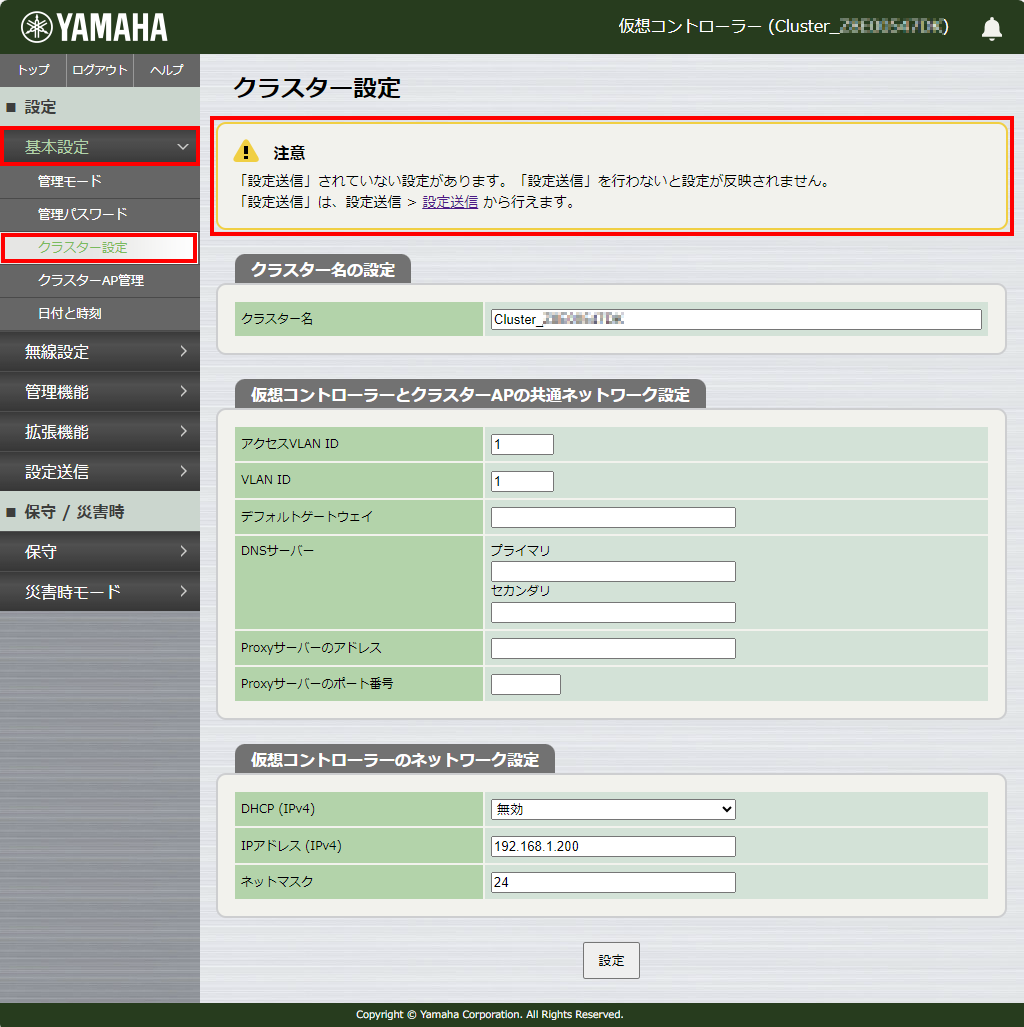

    6 vwlc cluster1 ip5
    仮想コントローラーのWeb GUI[基本設定]-[クラスター設定](設定送信の注意情報が表示される)
無線APのIPアドレス変更

無線APのIPアドレスは「クラスターAP管理」で変更します。手順は、仮想コントローラーのIPアドレス変更と同様です。

  • 仮想コントローラーWeb GUI[基本設定]-[クラスターAP管理]を順にクリックする。

    • クラスターに1台の無線APが属している場合

      6 vwlc cluster2 ap1

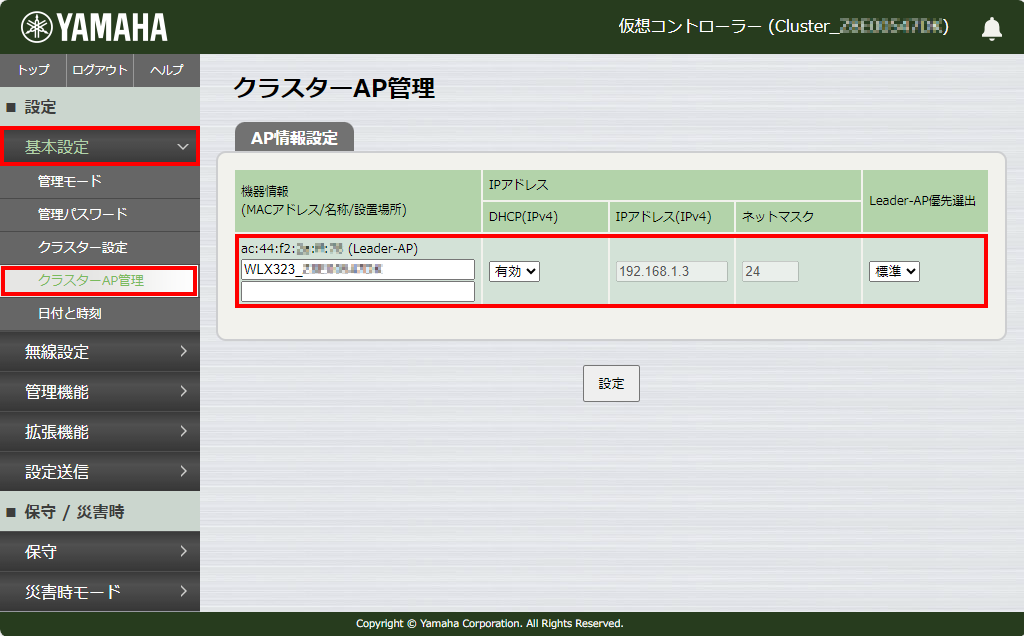

      仮想コントローラーのWeb GUI[基本設定]-[クラスターAP管理](クラスターに1台の無線APが属している場合)
    • クラスターに2台の無線APが属している場合

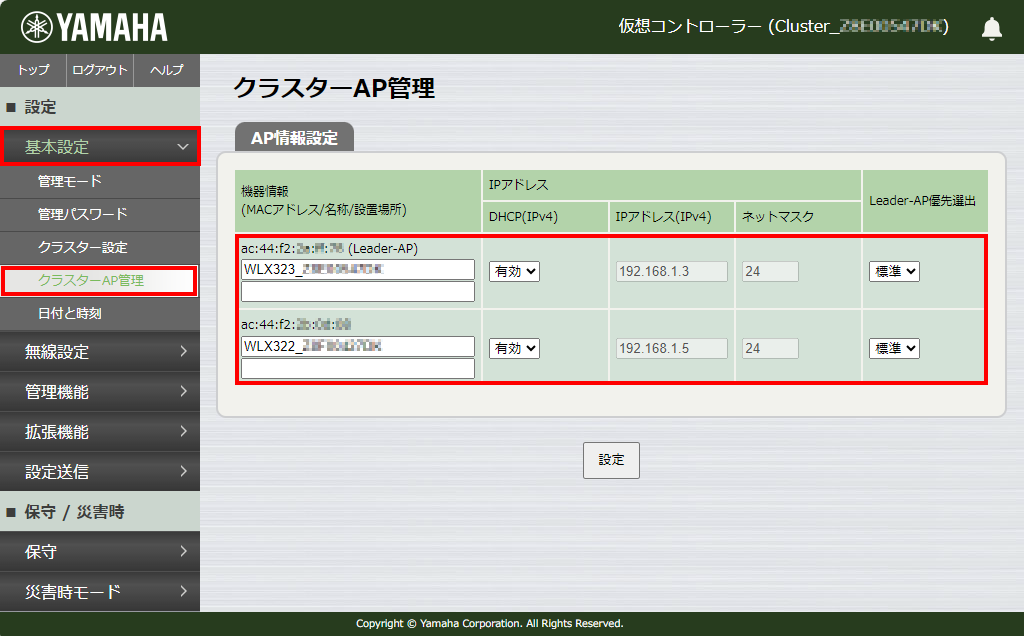

      6 vwlc cluster2 ap2
      仮想コントローラーのWeb GUI[基本設定]-[クラスターAP管理](クラスターに2台の無線APが属している場合)

6.2.9. 共通ネットワーク設定

仮想コントローラーや無線APがインターネット上のサービス(時刻サーバーなど)と通信するために必要な設定を行います。「 ご用意いただく情報 」で準備した情報を設定してください。

  1. 仮想コントローラーのWeb GUIにログインする。

  2. [基本設定]-[クラスター設定]を順にクリックする。

    6 vwlc cluster3 nw1

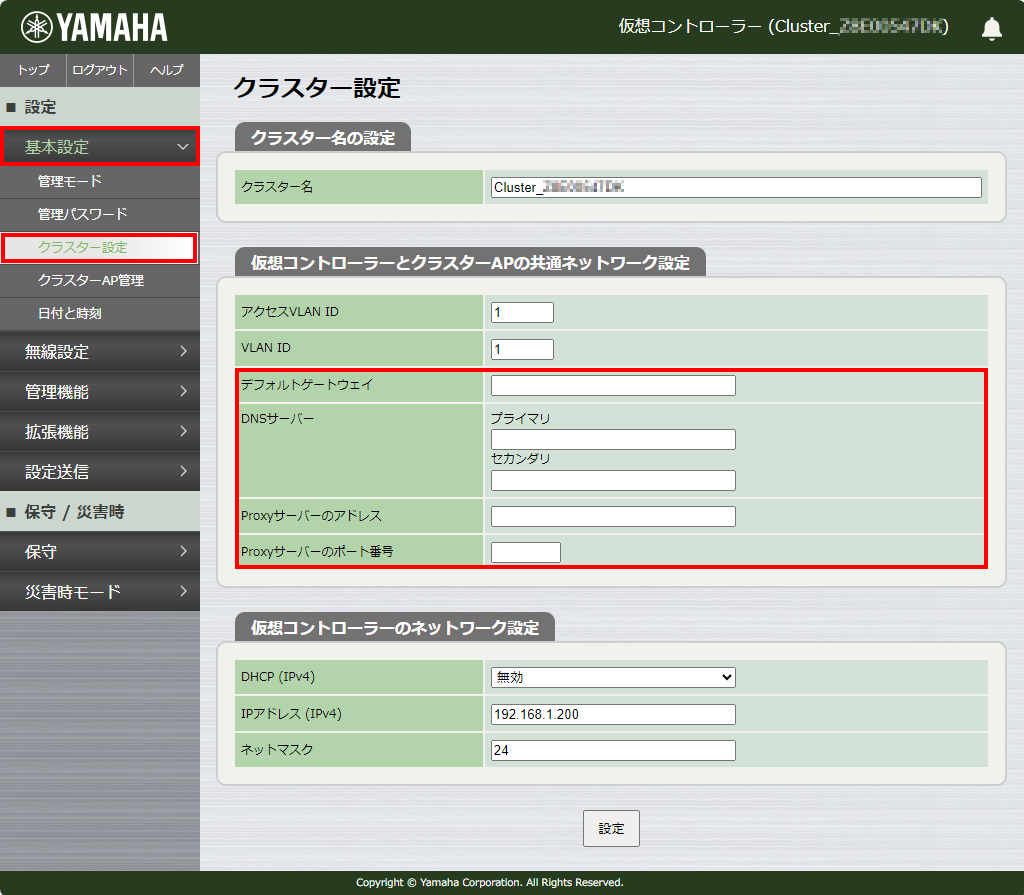

    仮想コントローラーのWeb GUI[基本設定]-[クラスター設定](入力枠)
  3. 「仮想コントローラーとAPの共通ネットワーク設定」に「 ご用意いただく情報 」で準備した次の情報を入力し、[設定]をクリックする。

    • デフォルトゲートウェイ

    • DNSサーバー

    • Proxyサーバー

    • Proxyサーバーのポート番号

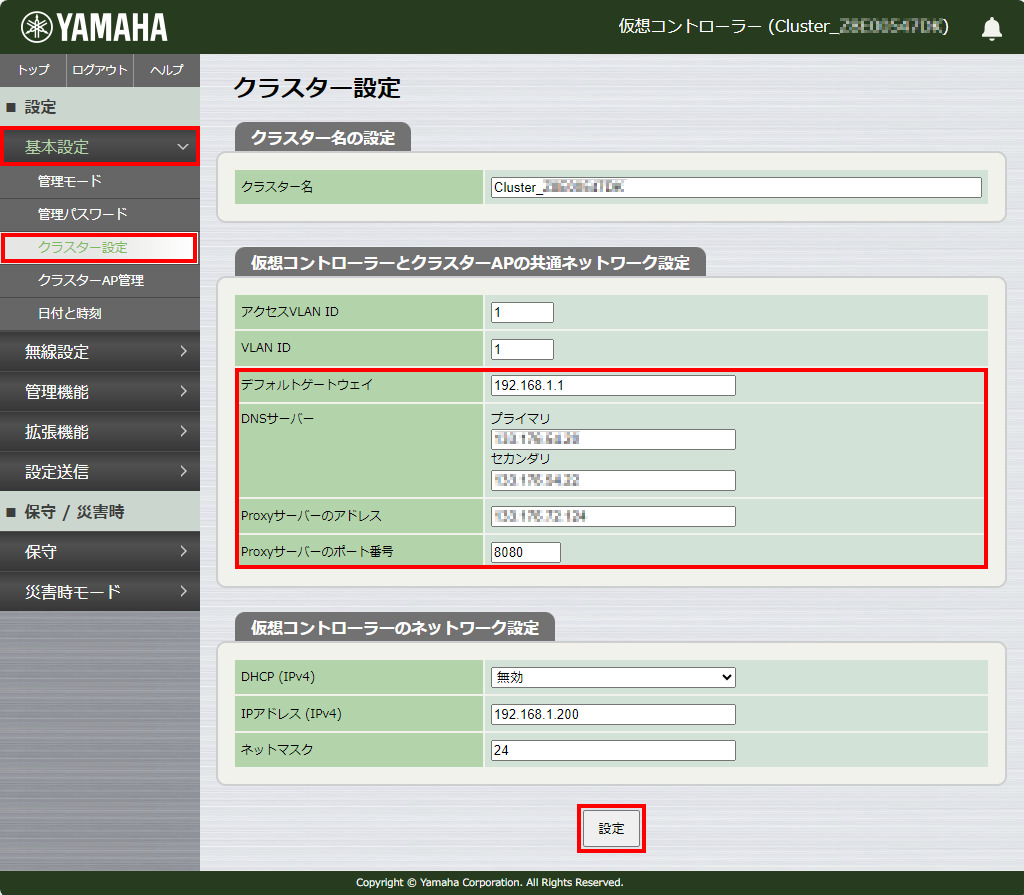

      6 vwlc cluster3 nw2
      仮想コントローラーのWeb GUI[基本設定]-[クラスター設定](入力例)
  4. 仮想コントローラーの[設定送信] を実行して、管理下の無線APに送信する。

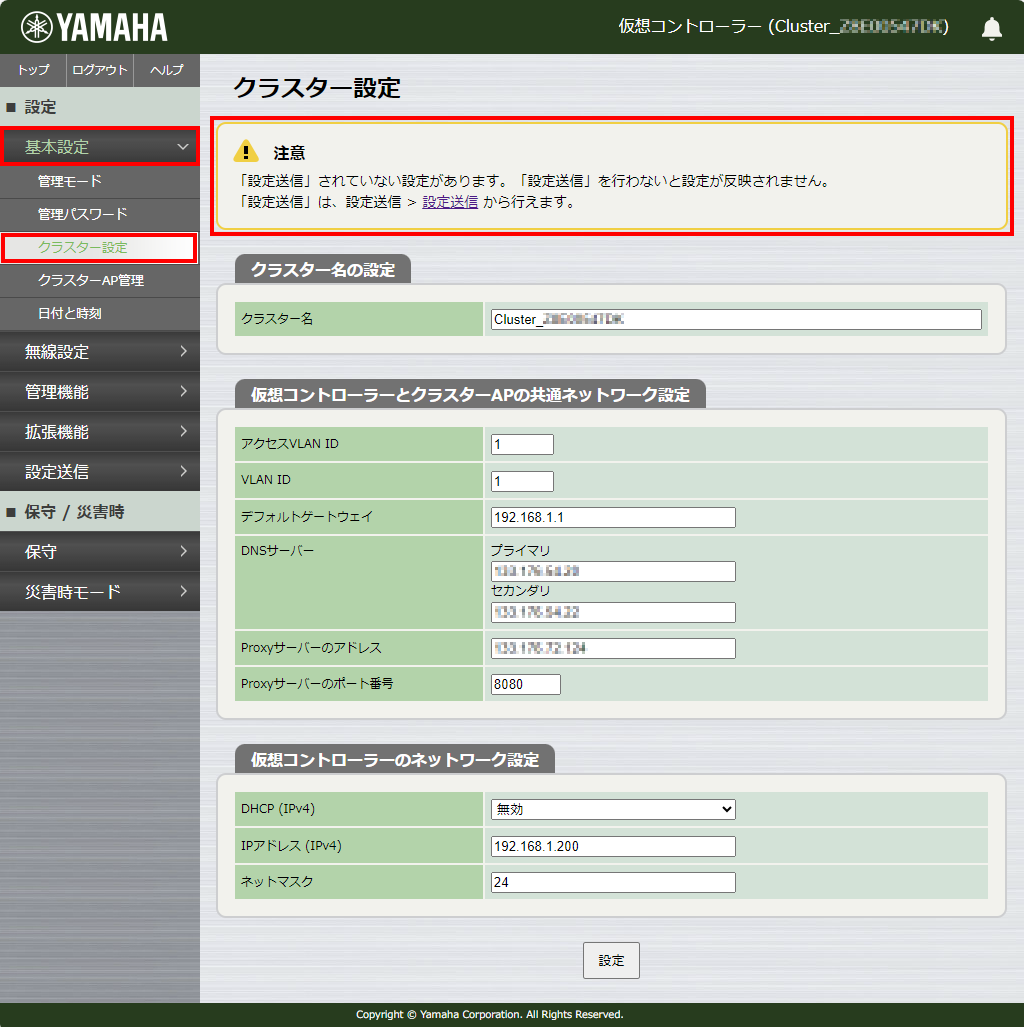

    6 vwlc cluster3 nw3
    仮想コントローラーのWeb GUI[基本設定]-[クラスター設定](設定送信の注意情報が表示される)

6.2.10. ネットワークの疎通確認

無線APのWeb GUIからネットワークコマンド(ping, arping, traceroute)を実行して、LAN機器やインターネットなどへ疎通を確認してください。ネットワークコマンドの操作方法は、「 ネットワーク設定の動作確認 」を参照してください。

6.2.11. 無線設定する

仮想コントローラーのWeb GUIにログインして、オンプレミス管理における無線設定を行います。

設定対象と設定方法の概要
管理方法 設定対象 設定方法

オンプレミス管理

仮想コントローラー

仮想コントローラーのWeb GUIを開く

  1. 仮想コントローラーのWeb GUIにログインする。

  2. 【WLX323】
    Web GUIのメニューから、[無線設定]-[共通]-[基本無線設定]を順にクリックする。

  3. 【WLX323】
    [基本無線設定]の「周波数帯の切り替え」で、「5GHz帯(2)」か「6GHz帯(1)」を選択し[設定]をクリックする。

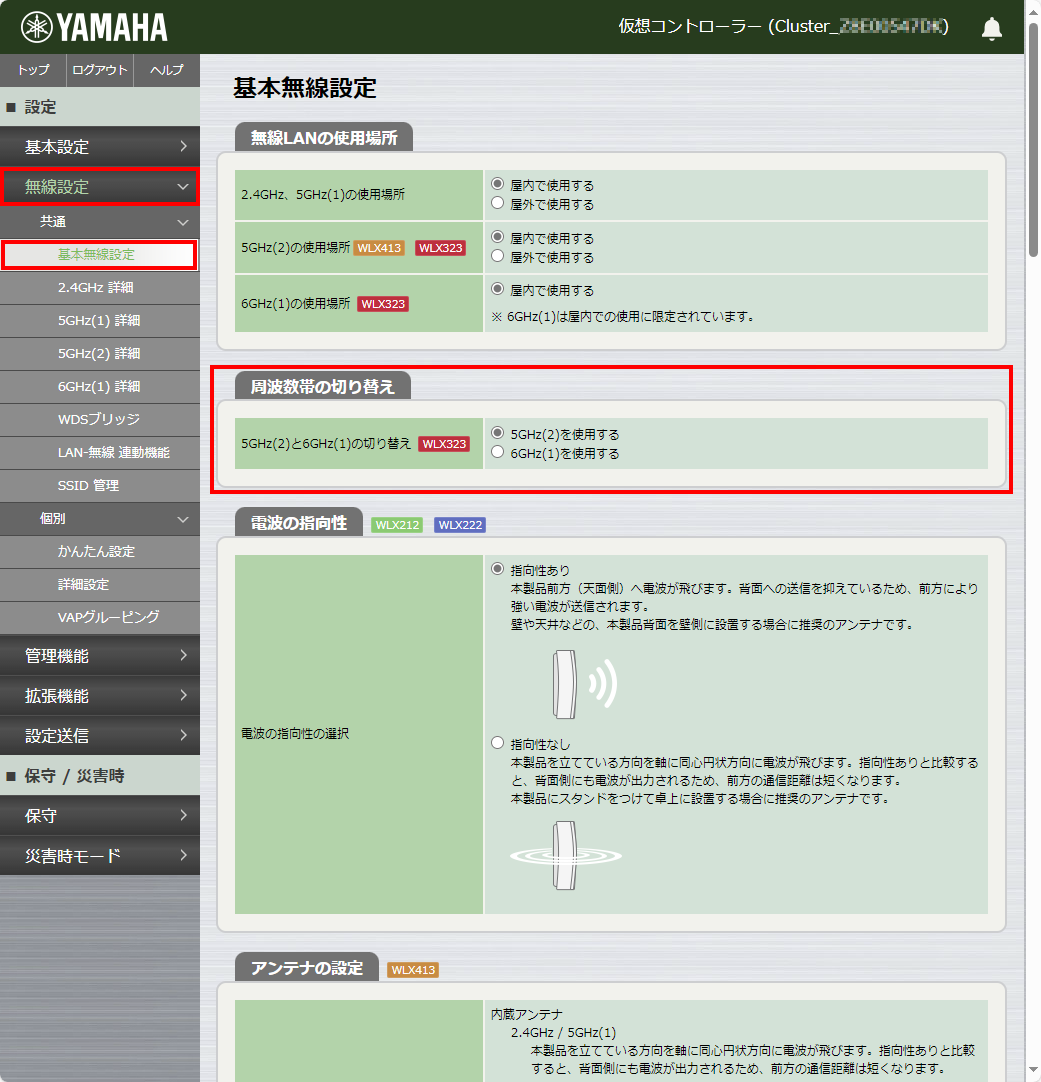

    6 vwlc wireless basic frequency band
    仮想コントローラーのWeb GUI[無線設定]-[基本無線設定]-[周波数帯の切り替え]
  4. Web GUIのメニューから、[無線設定]-[共通]-[SSID管理]を順にクリックする。

  5. [SSID管理]で、無線設定を追加する番号の[追加]をクリックする。

    選択したVAPの設定画面が表示されます。

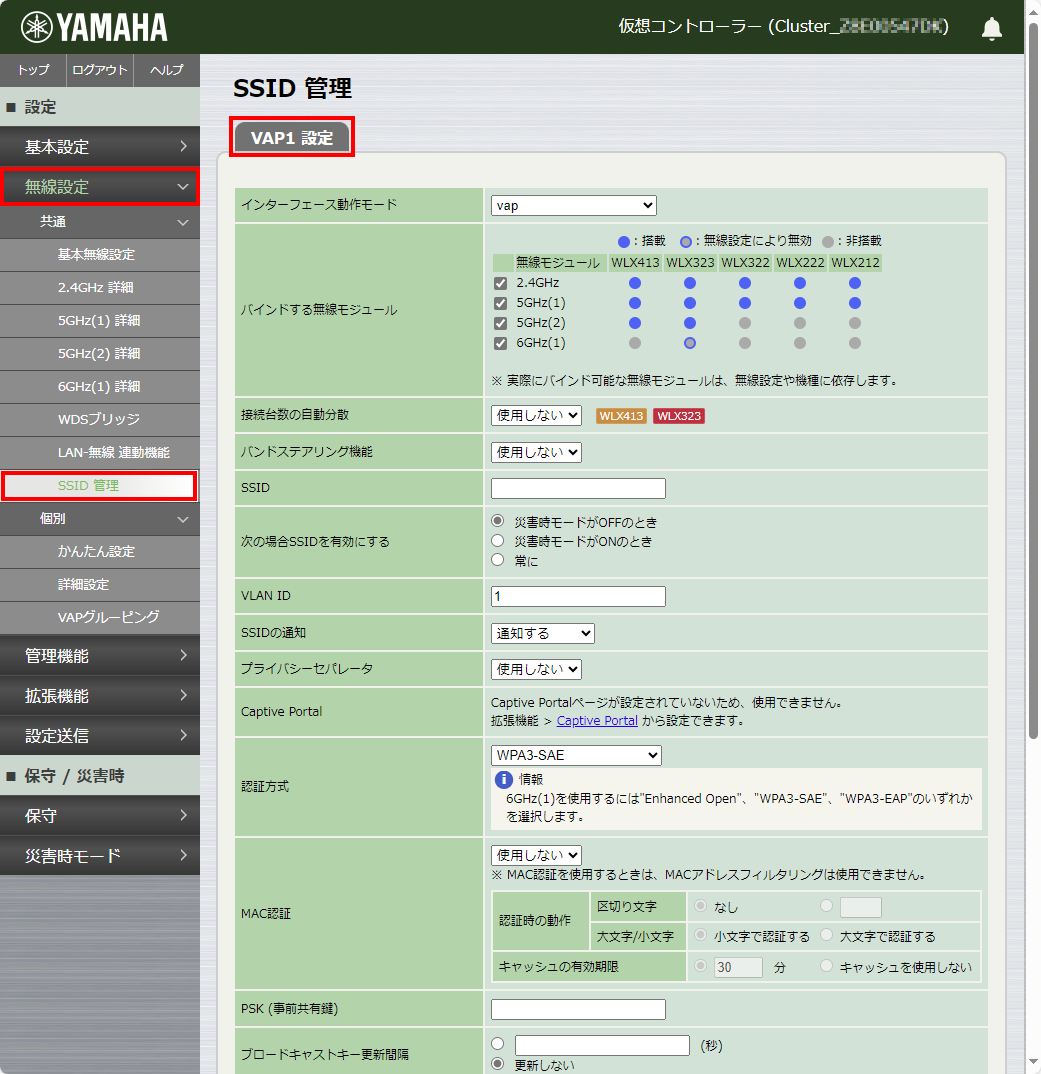

    6 vwlc ssid2 vap1 default
    仮想コントローラーのWeb GUI[無線設定]-[SSID管理]-[VAP1設定](初期画面)
  6. VAP1設定に無線設定を入力する。

    無線設定の入力例
    項目 入力内容 補足

    バインドする無線モジュール

    2.4GHz、5GHz

    チェックを入れる

    SSID

    yamaha

    文字を入力する

    認証方式

    WPA3-SAE

    プルダウンメニューから選択する

    PSK(事前認証鍵)

    YMH.pass

    入力したパスワードは●●●で表示される

    Important
    • 実際に運用するPSK(事前認証鍵)には、必ず上の例とは異なる文字列を設定してください。

    Tip
    • 認証方式・セキュリティ方式など詳しくは、Web GUIの[ヘルプ]や「 技術資料 」、「 設定例 」をご覧ください。

      6 vwlc ssid3 vap1 input security

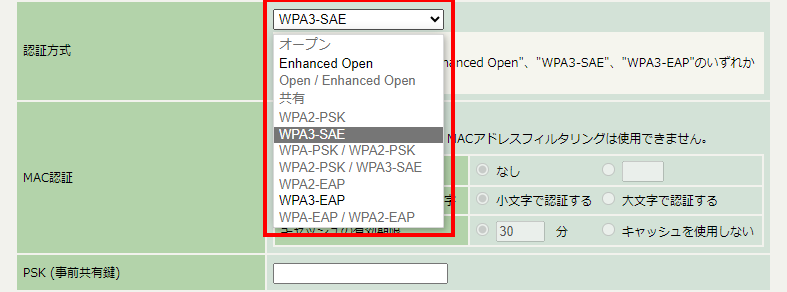

      VAP設定の認証方式のプルダウンメニュー例(WLX322 Rev.25.00.02/WLX323 Rev.25.01.02)

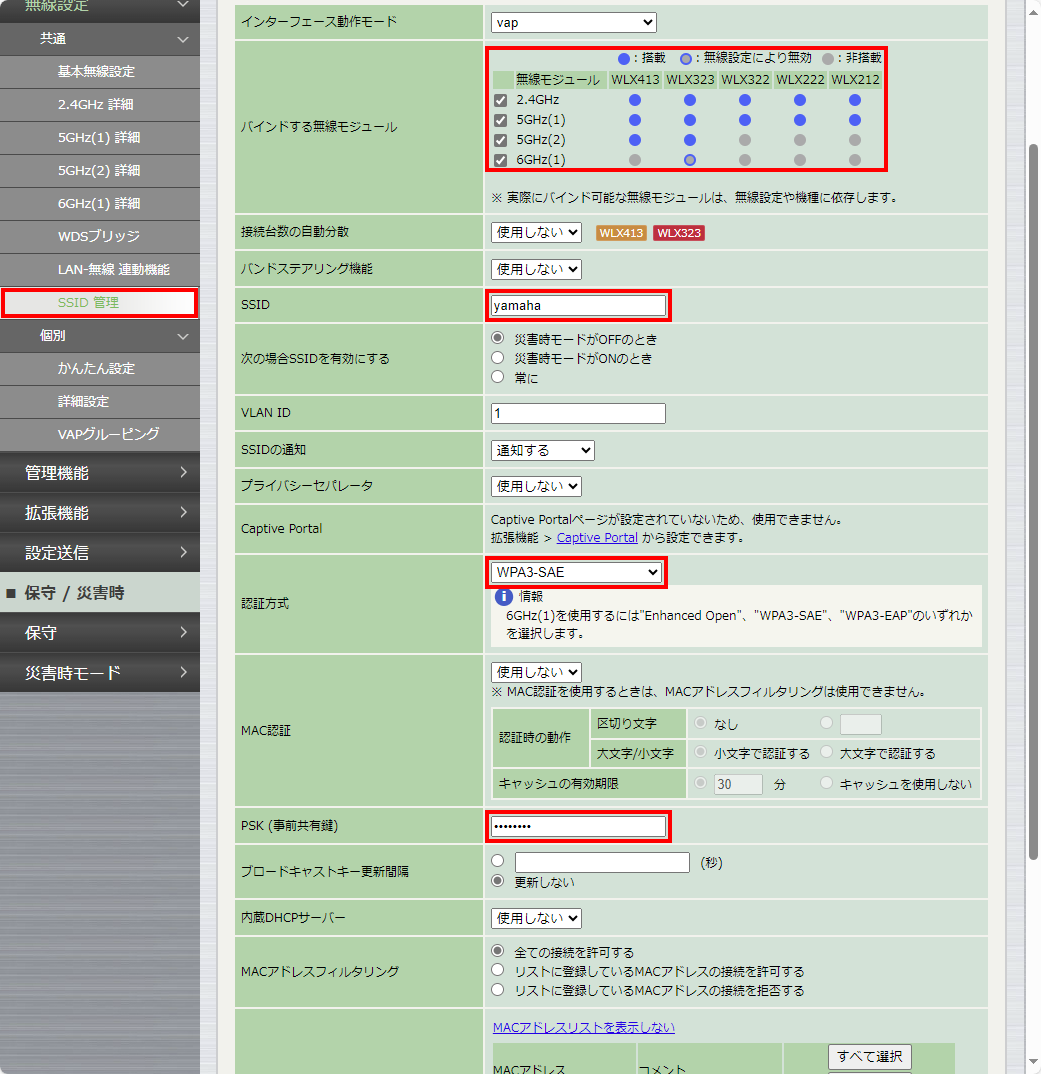

    6 vwlc ssid3 vap1 input
    仮想コントローラーのWeb GUI[無線設定]-[SSID管理]-[VAP1設定](入力例)

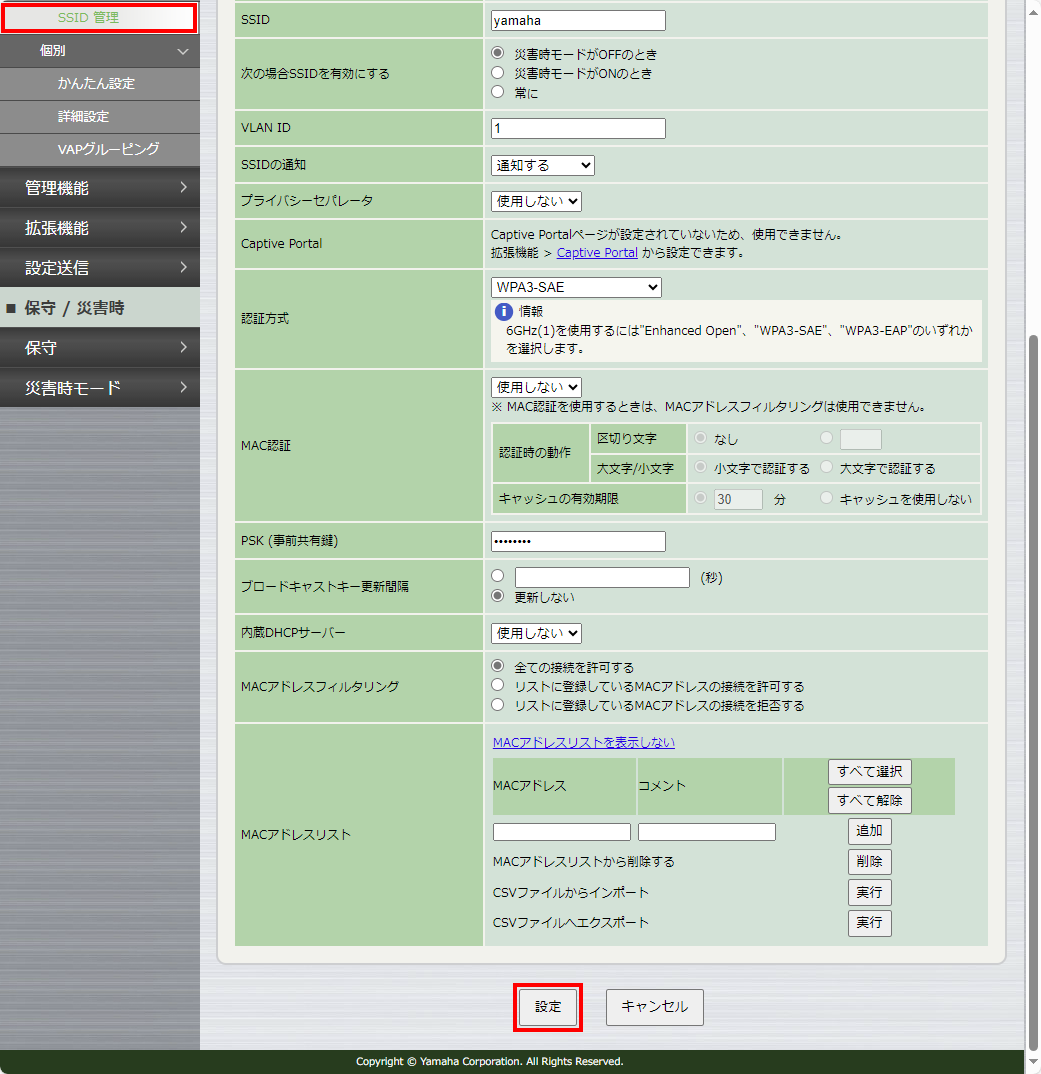

  7. 画面を下にスクロールして[設定]をクリックする。

    6 vwlc ssid4 set
    仮想コントローラーのWeb GU[無線設定]-[SSID管理]-[VAP1設定](最下の[設定]ボタン)
  8. 仮想コントローラーの[設定送信] を実行し、無線設定を管理下の無線APに送信する。

    6 vwlc ssid5 done
    仮想コントローラーのWeb GUI[無線設定]-[SSID管理](VAP1を設定後、設定送信を行う)

6.2.12. 無線設定の動作確認

無線設定が終わったら、無線設定の動作確認を行います。

確認項目例 補足事項

WLANインジケーター

消灯している(無線LANが利用可能)

見える化ツール

無線APのWeb GUIから「 見える化ツール 」を開き、周囲の電波状態、端末との接続状態を確認する。

LANマップ

L3スイッチなどの「LANマップ」を開き、無線APや無線端末の表示などを確認する。
※端末が表示されるまで時間がかかる場合があります。

6.3. 見える化ツールを開く

オンプレミス管理のとき、「 見える化ツール 」を開く手順を紹介します。

3 wlv radio state
無線APのWeb GUIの見える化ツールを開く
  1. 無線APのWeb GUIにログインする。

  2. [見える化ツール]ボタンをクリックする。

    6 ap top wlv on premises
Tip 詳しくは、Web GUIの[ヘルプ]や「 技術資料 」(Webサイトに掲載)をご覧ください。

6.4. 2台目の追加設定

運用中のクラスターと同じネットワークに本製品を接続すると、運用中のクラスターの設定内容が自動送信されます。
その後、必要に応じて、追加した本製品の設定を手動で変更します。

6.4.1. DHCP環境に2台目を追加する

追加したい本製品を、運用中のクラスターと同じネットワークに接続するだけです。手動での設定は必要ありません。

2台目を追加する環境
9 explain network dhcp 2nd unit
DHCP環境に追加する設定手順
概要 操作手順

ネットワークに接続する。

接続する

無線設定の動作確認を行う。

1台目の初期設定: 無線設定の動作確認

動作確認が完了したら、設置する。

設置する

6.4.2. 固定IPアドレス環境に2台目を追加する

本製品と設定用のパソコンを、運用中のクラスターと同じネットワークに接続します。その後、仮想コントローラーでIPアドレスを設定します。

2台目を追加する環境
9 explain network static 2nd unit
固定IPアドレス環境に追加する設定手順
概要 操作手順

ネットワークに接続する。

接続する

設定用パソコンを 固定IPアドレス に設定する。

パソコンを固定IPアドレスに設定

仮想コントローラーのWeb GUIにログインし、 設置先ネットワーク環境に合わせて無線APのIPアドレスを変更 する。

2台目の追加設定: 追加無線APのIPアドレス変更

無線設定の動作確認を行う。

1台目の初期設定: 無線設定の動作確認

設定や動作確認が完了したら、設置する。

設置する

6.4.3. 仮想コントローラーから追加無線APのIPアドレスを変更する

構築済みの固定IPアドレス環境に2台目を追加した場合は、クラスター機能により、自動的に仮想コントローラーの管理下に組み込まれます。ここでは、仮想コントローラーから2台目のIPアドレスを「192.168.100.202/24」に変更します。

IPアドレス

説明での使い方

192.168.100.1/24

L3スイッチ(ゲートウェイ)のIPアドレス

192.168.100.2/24

設定用パソコンに設定するIPアドレス

192.168.100.200/24

仮想コントローラーに設定するIPアドレス

192.168.100.201/24

1台目の無線APに設定するIPアドレス

192.168.100.202/24

2台目の無線APに設定するIPアドレス

192.168.100.240/24

DHCP自動取得に失敗したときの無線APのIPアドレス

仮想コントローラーでIPアドレス変更
  1. 2台目の無線APをネットワークに接続する。

  2. 起動完了するまで数分待って、仮想コントローラーのWeb GUIを開く。

    Tip
    • 起動完了をインジケーターで確認する方法は、「 起動プロセス 」をご覧ください。

  3. 仮想コントローラーのWeb GUIで[基本設定]-[クラスターAP管理]の順にクリックする。

    Tip
    • 追加した無線APの情報は、「クラスターAP管理」の「AP情報設定」に追加されます。

    • 追加した無線APの情報が表示されていない場合には、数分待ってから再読み込み(リロード)してください。

    • 無線APを追加後 (無線APが2台のとき)

      6 vwlc cluster4 ip2
      仮想コントローラーのWeb GUI[基本設定]-[クラスターAP管理](無線APが2台のとき)
  4. DHCP(IPv4)のプルダウンメニューから「無効」を選び、IPアドレスとネットマスクを入力し、[設定]ボタンをクリックする。

    6 vwlc cluster4 ip5
    仮想コントローラーのWeb GUI[基本設定]-[クラスターAP管理](IPアドレスとネットマスクの入力例)
  5. IPアドレスの設定が終わると、「クラスターAP管理」に設定送信の注意情報が表示されるので、 仮想コントローラーの[設定送信] を実行する。

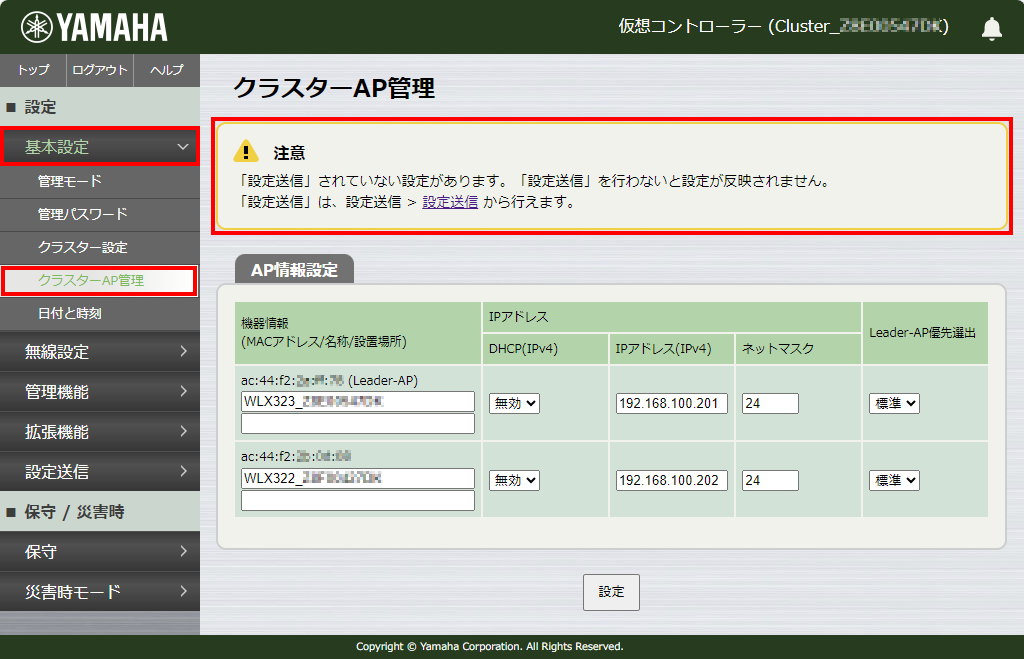

    6 vwlc cluster4 ip6
    仮想コントローラーのWeb GUI[基本設定]-[クラスターAP管理](設定送信の注意情報が表示される)

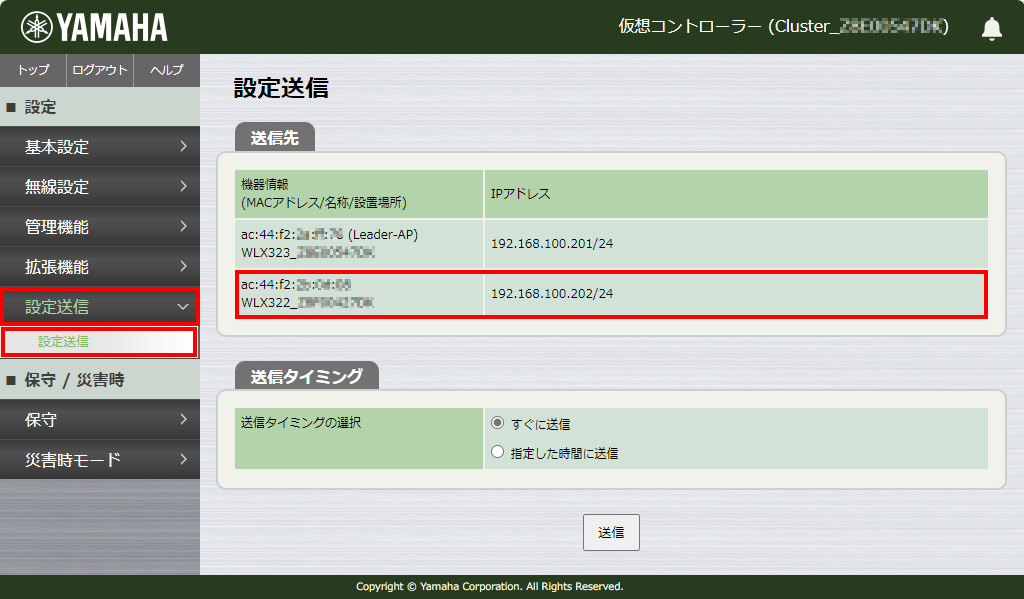

  6. 設定送信を実行後、しばらくすると、2台目の無線APに新しいIPアドレスが適用される。

    6 vwlc cluster4 ip7

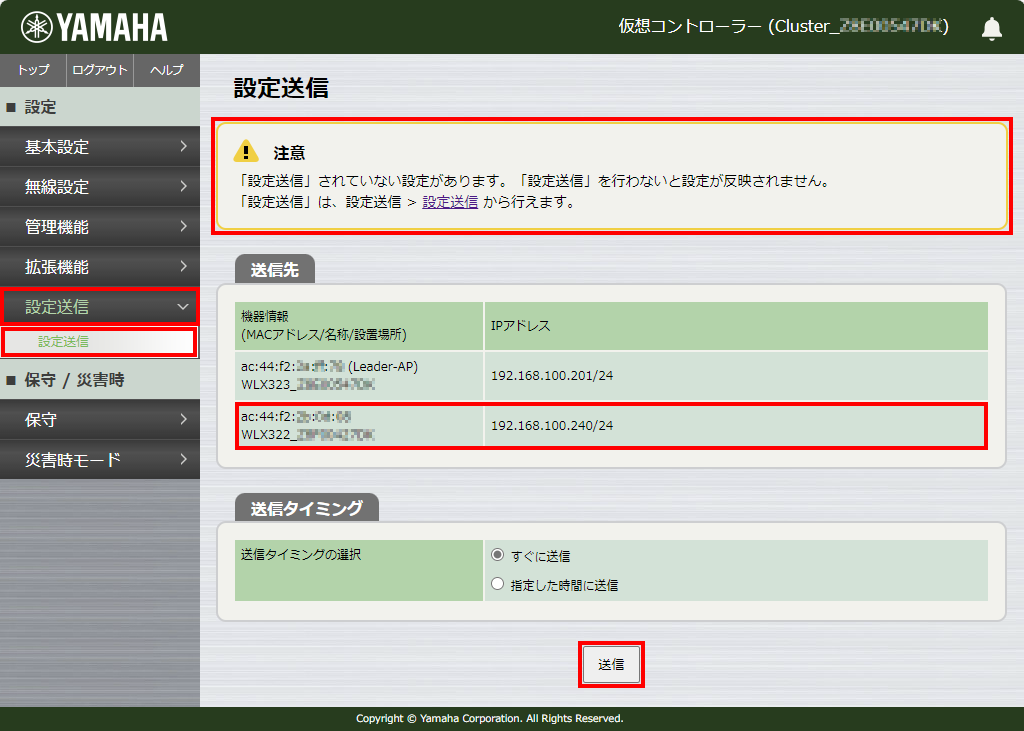

    仮想コントローラーのWeb GUI[設定送信](APのIPアドレス変更を送信)
    6 vwlc cluster4 ip8
    仮想コントローラーのWeb GUI[設定送信](APのIPアドレス変更が適切に完了)
Tip 設定送信を実行後は、前の設定が見えている場合があります。その場合は、数秒待って再読み込み(リロード)してください。
