5. 設定と管理の方法

本章では、設定や管理に使う機能について説明します。 「オンプレミス管理」 と 「クラウド管理」 のはじめ方（設定方法）は、次章以降で説明します。

5.1. 設定機能について

5.1.1. クラスター管理機能とネットワーク統合管理サービス

本製品は、同じL2セグメント内の複数台の無線APを一括管理できる「クラスター管理機能」を内蔵しています。

クラスター管理機能

  • クラスター管理機能は、機器に組み込まれており、特別なライセンス費用なく利用できます。

  • クラスター管理機能は、複数台の無線APの中から1台の Leader-AP （リーダーAP）を選びます。残りの無線APは Follower-AP （フォロワーAP）になります。

  • Leader-AP は、仮想コントローラーを立ち上げて管理下の無線APを管理します。

5 cluster1
クラスター管理機能：管理対象は、同一のL2セグメント内
用語 説明

クラスター

同じL2ネットワークに接続されている無線AP同士が、自動的に構成する管理グループです。

仮想コントローラー

クラスター上に仮想的に立ち上がるコントローラーです。
クラスターに属する無線APに対して、設定の変更や管理・保守が一括でできます。
仮想コントローラーの操作は、Web GUIから行います。

Tip 詳しくは、仮想コントローラーのWeb GUI、または「 技術資料 」をご覧ください。
異なるL2セグメントの統合管理

異なるL2セグメントに設置された無線APは、クラスター管理機能でひとつのクラスターとしては管理できません。

5 cluster2
クラスター管理機能：異なるL2セグメント（L3ネットワーク）は、管理対象外
ネットワーク統合管理サービス（YNO）

異なるL2セグメントに設置された無線APは、ヤマハのクラウド型ネットワーク統合管理サービス「Yamaha Network Organizer」（YNO）を利用して、一括管理できます。

  • クラウド型ネットワーク統合管理サービス（YNO）は、管理対象となる機器の「YNOエージェント機能」とクラウド上の管理サーバー「YNOマネージャー」で構成しています。

  • 本製品のYNOエージェント機能が有効になると、インターネット経由でYNOマネージャーと接続・通信します。

    • YNOマネージャーと通信するためには、インターネット接続環境が必要です。

  • YNOマネージャーは、機器、クラスター、グループを管理します。

    • 機器管理では、シリアル番号とDevice IDの登録により、機器をアカウントやグループに紐づけます。

    • グループとは、同じポリシーで運用する複数のクラスター（拠点やL3ネットワーク）を一括管理する単位です。

    • クラスターとは、クラスター管理機能により、同一L2セグメント内の無線APが自動構成する管理単位です。

5 cluster3
ネットワーク統合管理サービス（YNO）：異なるネットワークを管理可能

5.1.2. 仮想コントローラー機能と統合GUI

本製品のクラスター管理機能には、無線AP機能と仮想コントローラー機能があります。それぞれ異なるMACアドレスとIPアドレスを持ち、それぞれのWeb GUIで操作できます。

AP機能と仮想コントローラー機能

  • クラスター管理機能では、無線APと仮想コントローラーのWeb GUIを使い分けて設定や管理を行います。

    • 無線APのWeb GUIは、 動作状態の参照や機器固有の操作 ができます。

    • 仮想コントローラーのWeb GUIは、管理下の無線APに 共通する設定や操作 ができます。

Tip 詳しくは、「 技術資料 」をご確認ください。
1台の無線APにある2つのWeb GUI機能：APと仮想コントローラー
5 wlx323 unified gui1
Leader-APとFollower-AP

複数台の本製品が属するクラスターでは、1台が Leader-AP （リーダーAP）となり、その他の無線APが Follower-AP （フォロワーAP）として動作します。

  • クラスター管理機能は機器に組み込まれており、特別なライセンス費用なく利用できます。

  • クラスター管理機能では、複数台の無線APの中から1台が Leader-AP になり、残りは Follower-AP になります。

    • Leader-APは、APのWeb GUIを起動します。その後、仮想コントローラーのWeb GUIを起動します。

      • 仮想コントローラーの起動には数分かかります。

      • 仮想コントローラー用IPアドレスが自動取得に設定されている場合は、新たに自動取得します。

      • 仮想コントローラー用IPアドレスが指定されている場合は、指定IPアドレスを利用します。

    • Follower-APは、APのWeb GUIを起動します。

    • Leader-APが故障などで消失した場合は、Follower-APの中の1台がLeader-APになります。

      • モデル混在環境では、WLX413などの管理台数が多い無線APが優先してLeader-APになります。

      • 起動時間が最も長い無線APが優先してLeader-APになります。

      • 仮想コントローラー用IPアドレスが自動取得に設定されている場合は、再取得して仮想コントローラーを起動します。

      • 仮想コントローラー用IPアドレスが指定されている場合は、指定IPアドレスを引き続き利用します。

2台の無線APのWeb GUI機能：Leader-APとFollower-AP、2つのAPと1つの仮想コントローラー
5 wlx323 unified gui2
統合GUI（Unified GUI）

仮想コントローラーのWeb GUIは、クラスター管理機能に対応したモデルを統合的に制御できます。このしくみを「統合GUI（Uified GUI）」と呼びます。

  • 仮想コントローラーのWeb GUI（統合GUI）に対応したモデルは、WLX212、 WLX222、 WLX322、 WLX323、 WLX413などがあります。

    • たとえば、WLX413やWLX222で構成されたクラスターにおいて、対応ファームウェアに更新するだけで、運用を継続しながら新しいモデルを追加できます。

  • 仮想コントローラーのWeb GUIは、統合GUIのしくみにより、未対応の設定項目が表示される場合があります。

    • 例：WLX222で動作する仮想コントローラーのWeb GUIに、WLX413の2つ目の 5GHz帯の設定項目が表示される。

3台の無線APのWeb GUI機能：3つのAPと1つの仮想コントローラー
5 wlx323 unified gui3
統合GUI（Unified GUI）に対応したWeb GUI設定画面

  • 仮想コントローラーの設定画面では、他のモデルのハードウェアに依存する設定が可能になっています。

    • たとえば、ハードウェアに依存する設定には、「WLX212」 「WLX222」 「WLX322」 「WLX323」 「WLX413」の識別情報を表示しています。

      5 unified gui basic wireless
      Web GUIでハードウェア依存設定の画面例 （無線設定－基本無線設定の電波の指向性/アンテナの設定）

5.1.3. CONSOLEポートでコマンド設定

IPアドレスなどの基本設定は、CONSOLEポートからコマンドで設定することもできます。ネットワーク経由での設定が困難な場合などに、効率よく操作できます。無線設定や運用管理には、Web GUIを利用します。

9 wlx323 connect console1

5.2. 説明に利用するネットワーク環境

本製品の設定機能の説明で想定するネットワーク構成の、 物理構成 と 論理構成 について説明します。
物理構成 は、機器の配置や配線を示します。
論理構成 は、機器のネットワーク接続を示します。

5.2.1. 説明用ネットワークの物理構成図

実際の小規模なネットワーク構成を想定したネットワーク機器の、物理的な配置や配線を以下に示します。

5 explain physical
説明用ネットワークの物理構成図
説明用ネットワーク機器の役割
ネットワーク機器 説明上の役割

WLX323
WLX322

本製品。1台目や2台目の設定を説明します。

仮想コントローラー

本製品のクラスター管理機能により、仮想的に稼働するコントローラー機能です。

L2スイッチ

SWX2220-10NTやSWX2221P-10NTを選定しています。 マルチギガビット対応、コアネットワークとのトラフィックを中継、PoE給電機能の利用を想定しています。

L3スイッチ

SWX3220-16MTを選定しています。コアネットワークの構成、LAN内のルーティング、10G対応、DHCPサーバー、LANマップの利用 を想定しています。

ゲートウェイ

ヤマハルーターを選定しています。ネットワーク統合管理サービスYNOを利用するためのインターネット接続を想定しています。

5.2.2. 説明用ネットワークの論理構成図

物理構成図を元にして、TCP/IPネットワークでの設定値や経路（論理的な繋がり）を以下に示します。なお、電源や配線に関するL2スイッチなどの情報は省いています。

5 explain logical
説明用ネットワークの論理構成図
説明用ネットワークのIPアドレス割り当て計画
IPアドレス IPアドレスの割り当て方 機器概要 操作説明

192.168.1.1

固定割り当て

L3スイッチ

ゲートウェイ機器、DHCPサーバー、LANマップの機能を有効にする

192.168.1.2

DHCP自動割り当て

設定用パソコン

自動割り当てに設定する

192.168.1.3

DHCP自動割り当て

WLX323（1）

1台目を初期設定する（リーダーAPになる）

192.168.1.4

DHCP自動割り当て

WLX322（2）

2台目を追加する（フォロワーAPになる）

192.168.1.5

DHCP自動割り当て

WLX322（3）

3台目を追加する（フォロワーAPになる）

192.168.1.6
：
192.168.1.192

DHCP自動割り当て

未使用

192.168.1.200

固定割り当て

仮想コントローラー

DHCP自動割り当て（192.168.1.4）から固定割り当て（192.168.1.200）に変更する

5.3. クラウド管理とオンプレミス管理の選択

本製品では、「 オンプレミス管理 」と「 クラウド管理 」が利用できます。導入先ネットワーク環境に合わせて選択してください。

管理方法の想定用途
管理方法 想定用途 注意事項

クラウド管理

  • リモートからAPを管理する

  • 異なる複数拠点の無線APを管理する

  • 無線LAN管理をアウトソースする

YNOを利用するため「ライセンスキー」と「規約の同意」が必要です。

オンプレミス管理

  • 現地（オンサイト）で無線APを管理する

  • 同一拠点にある複数台の無線APを管理する

異なる拠点（異なるL3ネットワーク）の統合管理はできません。

Important

  • YNOを利用するには、「ライセンスキー」と「規約の同意」が必要です。

  • 無償で体験いただける試用ライセンスも提供しています。詳しくは以下をご確認ください。
    https://network.yamaha.com/lp/yno_trial

選択のタイミング

工場出荷時の状態で初めて仮想コントローラーのWeb GUIにログインしたとき、管理方法（管理形態）を選択します。または、仮想コントローラーの「管理モード」でも選択できます。

管理方法の選択肢
管理方法 「管理形態の選択」ダイアログ 「管理モード」のYNOエージェント機能

クラウド管理

クラウドを使用した管理

使用する

オンプレミス管理

オンプレミスで管理

使用しない

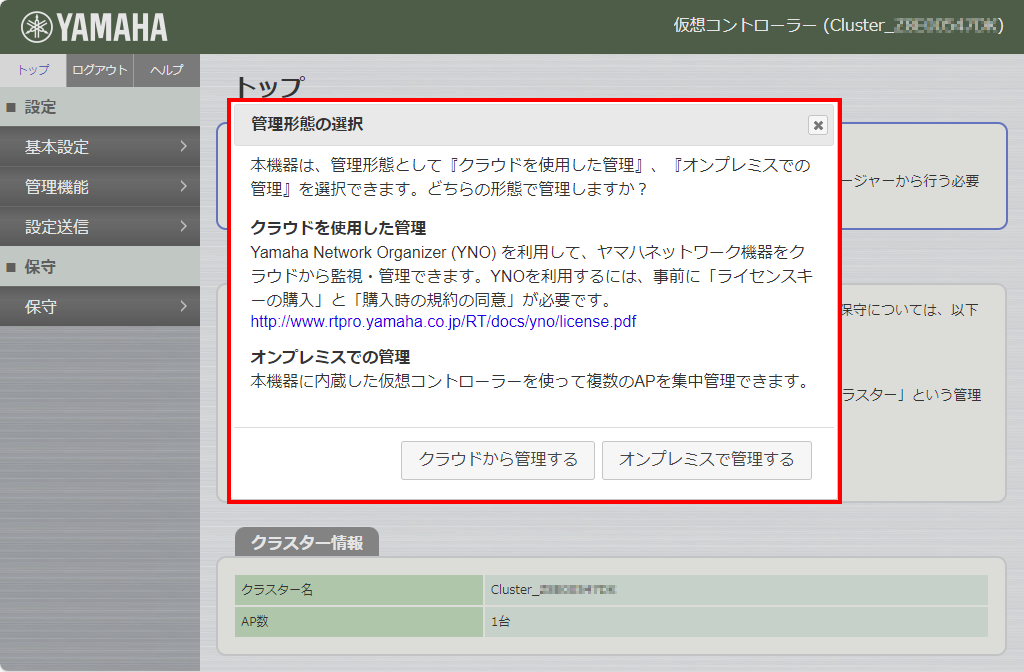

「管理形態の選択」ダイアログ

「管理形態の選択」ダイアログは、工場出荷時の状態で、初めて仮想コントローラーにログインしたときに表示されます。

5 vwlc select mgmt
「管理形態の選択」ダイアログの表示例

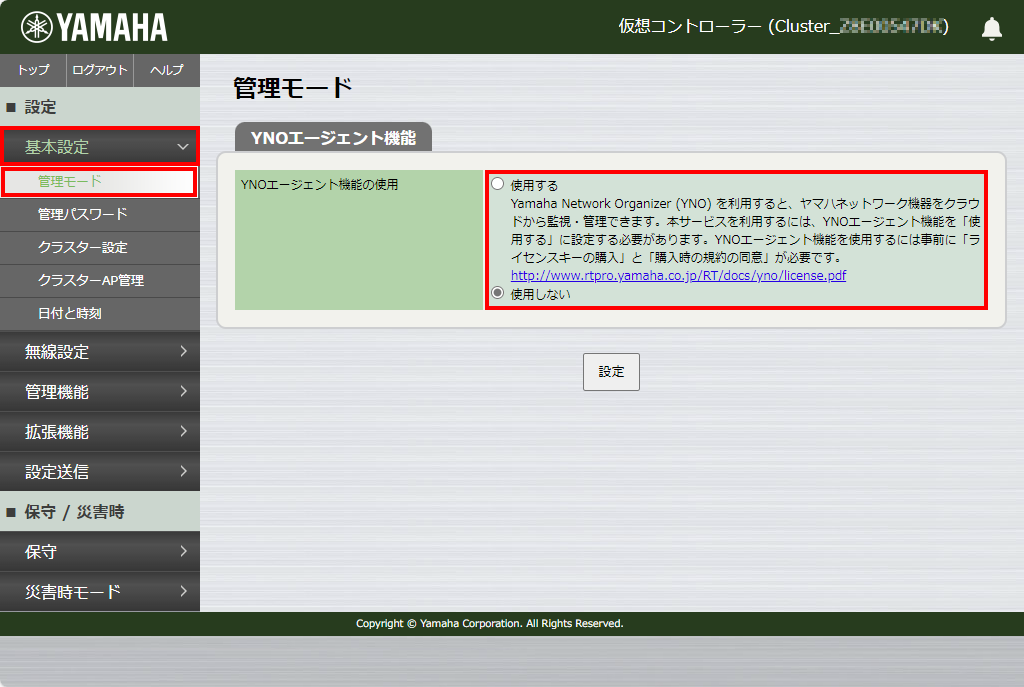

仮想コントローラーの「管理モード」

管理形態（YNOエージェント機能の使用）は、仮想コントローラーの［設定］タブー［基本設定］－［管理モード］から変更できます。

5 vwlc select yno mgmt
「管理モード」の表示例
