RTシリーズのIPフィルターに関するFAQ

IPフィルターの設定方法がよくわからない。

[ TOC ]

1. IPフィルター機能の設定
2. defaultフィルターのパターン
3. IPフィルターのパターンを定義する
4. IPフィルターの定義をインターフェースに適用する
5. IPフィルターのログ機能
6. ログの例
7. RTX1300のWeb GUIのIPフィルター設定イメージ
8. 関連FAQ、設定例

1. IPフィルター機能の設定

• 基本設定手順
  1. IPフィルターのパターンを定義する。
     →3. IPフィルターのパターンを定義する
  2. フィルター定義をインターフェースに適用する。
     →4. IPフィルターの定義をインターフェースに適用する

• フィルターの定義と動作の関係(基本の考え方)
  1. フィルターが適用されていない。(通常の初期状態/工場出荷状態)
     →「すべて通過」
  2. なにか、フィルターが適用されている…順番にパターンチェックを行う。
     →フィルター定義と、一致した。
     →→フィルター定義に従う。
  3. なにか、フィルターが適用されている…順番にパターンチェックを行う。
     →フィルター定義とは、不一致だった。
     →→破棄する。(2. defaultフィルターのパターン)

2. defaultフィルターのパターン

• 暗黙のフィルターのパターン (defaultフィルター)

  フィルター適用コマンドによって、フィルターが適用されている状態で、 どのフィルターにもマッチしないパケットがあったとき、 暗黙的にdefaultフィルターが適用されます。

  defaultフィルターは、すべてのパケットを破棄します。

• defaultフィルターと同等のフィルターパターンの定義例

  同等のフィルターを100番として定義すると、以下のようになります。

  ip filter 100 reject * * * * *

  つまり、RTシリーズでは、上記のようなフィルターは、defaultフィルターとして 機能しますので、明示する必要はありません。

• defaultフィルターで破棄されたパケットのログ

  以下のようなログが残ります。

  PP[XXX] Rejected at OUT(default) filter: TCP YYY.YYY.YYY.YYY:1024 > ZZZ.ZZZ.ZZZ.ZZZ:21

  内容の整理

  I/F	フィルター番号	プロトコル	始点		終点
  			IPアドレス	ポート番号	IPアドレス	ポート番号
  PP[XXX], OUT方向	default	TCP	YYY.YYY.YYY.YYY	1024	ZZZ.ZZZ.ZZZ.ZZZ	21

3. IPフィルターのパターンを定義する

• IPフィルターで定義できるパターン

  IPフィルターで定義できるパケットは、IPパケットです。 すなわち、IPパケット、TCPパケット、UDPパケット、ICMPパケットなどです。
  IPフィルターを利用するには、 それらのパケットやそれらを利用したサービスに関する知識が必要です。

• IPフィルターで定義可能な内容

  設定項目	説明
  フィルター番号	フィルター定義のための識別番号
  タイプ	通過や拒絶などの指定
  始点アドレス	始点となるIPアドレス (ネットワーク指定可能)
  終点アドレス	終点となるIPアドレス (ネットワーク指定可能)
  プロトコル	TCP,UDP,ICMPなどの指定
  始点ポート	始点となるポート番号(TCPとUDPのみ有効)
  終点ポート	終点となるポート番号(TCPとUDPのみ有効)

• フィルターのタイプ

  タイプの識別子	説明	パケットの処理	ログ
  pass	通信を許可する	通す	×
  pass-log			◎
  pass-nolog			×
  reject	通信を拒絶する	破棄する	◎
  reject-log			◎
  reject-nolog			×
  restrict	回線の接続状態に応じて 通信を制限する	接続中は、通す 切断中は、破棄する	○
  restrict-log			◎
  restrict-nolog			×

  • ◎: マッチしたパケットをログする
  • ○: 落としたパケットをログする
  • ×: ログしない
  • "pass"と"pass-nolog"は、同意です。show config等では、"pass"と表示される。
  • "reject"と"reject-log"は、同意です。show config等では、"reject"と表示される。

• フィルターのIPアドレス

  IPアドレス	説明
  *	任意のIPアドレス
  192.168.0.1	ホストアドレス
  192.168.0.0/24	24ビットマスクのネットワークアドレス
  192.168.0.1 - 192.168.0.10	範囲指定(〜から〜まで)
  192.168.0.1 , 192.168.0.10	列挙指定

  ※DNS名、NetBIOS名、ニーモニックなどの名前による指定はできません。

• フィルターのプロトコル

  プロトコルの識別子	説明
  *	任意のプロトコル
  tcp	tcpパケット
  established	tcpコネクションが確立されたもののみ tcpパケット + ACKフラグ + α
  tcpfin	tcpパケット + FINフラグ = "tcpflag=0x0001/0x0001"
  tcprst	tcpパケット + RSTフラグ = "tcpflag=0x0004/0x0004"
  tcpflag	tcpflagオプション(TCPフラグによる様々な条件設定が可能)
  udp	udpパケット
  icmp	icmpパケット
  icmp-error	icmpパケット
  icmp-info	icmpパケット
  ah	IPsecのahパケット
  esp	IPsecのespパケット

• フィルターのポート番号
  • TCPとUDPはポート番号を指定して、利用するサービス/機能を特定します。
  • ポート番号は、0〜65536の10進数で指定します。
  • RTシリーズでは、いくつかの良く使われるポート番号を ニーモニックで設定可能です。また、ニーモニックに対応している ポート番号は、数字で入力しても、ニーモニックで表示します。
    RTシリーズで使えるニーモニック表

  ポート番号の識別子	説明
  *	任意のポート番号
  0〜65536	10進数指定
  文字列	ニーモニック指定
  netbios_ns-netbios_ssn	範囲指定(〜から〜まで)
  -1023	範囲指定(〜以下)
  1024-	範囲指定(〜以上)
  www,ftp,nntp	列挙指定(10個まで)

• 定義コマンド

  # ip filter ? 入力形式： ip filter フィルター番号 タイプ 始点アドレス[/マスク] [終点アドレ ス[/マスク] [プロトコル [始点ポートリスト [終点ポートリスト]]]] フィルター番号 = 1-21474836, タイプ = 'pass', 'pass-log', 'pass-nolog', 'reject', 'reject-log', 'reject-nolog', 'restrict', 'restrict-log' or 'restrict-nolog' 　 　説明： IPに対するフィルターを定義します このコマンドの後に'directed-broadcast', 'dynamic', 'fqdn', 'set'または'source-r oute'を続けると別のコマンドになります #

• その他の類似コマンド

  # ip filter source-route ? 入力形式： ip filter source-route スイッチ スイッチ = 'on' or 'off' 　 　説明： Source-routeオプション付きIPパケットをフィルタリングするか否か を選択します デフォルト値： on # # ip filter directed-broadcast ? 入力形式： ip filter directed-broadcast スイッチ ip filter directed-broadcast filter フィルター番号... スイッチ = 'on' or 'off' 　 　説明： Directed-Broadcast宛のIPパケットをフィルタリングするか否かを選 択します デフォルト値： on #

4. IPフィルターの定義をインターフェースに適用する

• RTシリーズのIPフィルターの適用位置

  「IPフィルター機能がどこで働くかわからない。 」

• フィルターの適用される順番

  インターフェースへの適用リストに記述された順番でパターンマッチングされ、 マッチしたフィルターが適用されます。 どのフィルターにもマッチしなければ、defaultフィルターが適用されます。

  ただし、WWW設定でフィルターを設定する場合は、 フィルター番号が昇順(数値の小さい順)に適用されます。

• PPインターフェースへの適用コマンド

  # pp select 1 pp1# ip pp secure filter ? 入力形式： ip pp secure filter 方向 フィルター列 ['dynamic' フィルター列] ip pp secure filter name 名前 方向 = 'in' or 'out', フィルター列 = 1-21474836 　 　説明： インターフェースに対するIPのフィルタリングを設定します pp1#

• LANインターフェースへの適用コマンド

  # ip lan1 secure filter ? 入力形式： ip lan1 secure filter 方向 フィルター列 ['dynamic' フィルター列] ip lan1 secure filter name 名前 方向 = 'in' or 'out', フィルター列 = 1-21474836 　 　説明： インターフェースに対するIPのフィルタリングを設定します # ip lan2 secure filter ? 入力形式： ip lan2 secure filter 方向 フィルター列 ['dynamic' フィルター列] ip lan2 secure filter name 名前 方向 = 'in' or 'out', フィルター列 = 1-21474836 　 　説明： インターフェースに対するIPのフィルタリングを設定します #

• TUNNELインターフェースへの適用コマンド

  # tunnel select 1 tunnel1# ip tunnel secure filter ? 入力形式： ip tunnel secure filter 方向 フィルター列 ['dynamic' フィルター列] ip tunnel secure filter name 名前 方向 = 'in' or 'out', フィルター列 = 1-21474836 　 　説明： インターフェースに対するIPのフィルタリングを設定します tunnel1#

• フィルターを使わない場合

  フィルター適用コマンドを設定せず、フィルターを使わない設定の時には すべてのパケットが通過します。

5. IPフィルターのログ機能

• ログ機能を有効にするコマンド

  IPフィルターのログ機能を有効にするには、 事前に「syslog noticeコマンド」の設定を有効しておく必要があります。
  ログ機能を有効にする場合は、「syslog notice on」と設定してください。

• syslogに残す方法
  • syslog って何ですか?
  • UNIX で syslog を受け取るにはどうすればいいの?

• DNSの名前解決に関わるパケットのログ

  通常のログ情報に加えて、DNSの問い合わせ内容をログに記録します。

  LAN1 Passed at IN(1) filter: UDP 192.168.0.2:1039 > 192.168.0.1:53 (DNS Query [www.rtpro.yamaha.co.jp])

  また、「DNSの名前解決に関わるパケット」がきっかけ(トリガー)となり、 ISDN回線の発呼(接続)要因を報告するログ(IP Commencing)でも、 同様の問い合わせ内容が記録されます。

  PP[01] IP Commencing: UDP 192.168.0.1:53 > 133.176.200.51:53 (DNS Query [www.rtpro.yamaha.co.jp] from 192.168.0.2)

• 100番のフィルターを通過したパケットのログ

  内容の整理

  I/F	フィルター番号	プロトコル	始点		終点
  			IPアドレス	ポート番号	IPアドレス	ポート番号
  LAN1, IN方向	100	TCP	192.168.0.2	1117	192.168.0.1	80

  ログの形式

  LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1117 > 192.168.0.1:80

• defaultフィルターで破棄されたパケットのログ

  内容の整理

  I/F	フィルター番号	プロトコル	始点		終点
  			IPアドレス	ポート番号	IPアドレス	ポート番号
  PP[XX], OUT方向	default	TCP	YYY.YYY.YYY.YYY	1024	ZZZ.ZZZ.ZZZ.ZZZ	21

  ログの形式

  PP[XX] Rejected at OUT(default) filter: TCP YYY.YYY.YYY.YYY:1024 > ZZZ.ZZZ.ZZZ.ZZZ:21

6. ログの例

• HTTP通信の(通過)動作を観測するフィルター設定とログ

  ip filter 100 pass-log * * * * * ip lan1 address 192.168.0.1/24 ip lan1 secure filter in 100 ip lan1 secure filter out 100

  LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1117 > 192.168.0.1:80 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:80 > 192.168.0.2:1117

  (LAN側のWWWブラウザ→ネットボランチのWWW設定機能)の通信内容の整理

  I/F	フィルター番号	プロトコル	始点		終点
  			IPアドレス	ポート番号	IPアドレス	ポート番号
  LAN1, IN方向	100	TCP	192.168.0.2	1107	192.168.0.1	80
  LAN1, OUT方向	100	TCP	192.168.0.1	80	192.168.0.2	1107

• ping通信の(通過)動作を観測するフィルター設定とログ

  ip filter 1 pass-log * * * * * ip lan1 secure filter in 1 ip lan1 secure filter out 1 syslog notice on

  ネットワーク構成 +-------------+ | IPホスト#A | (www.rtpro.yamaha.co.jp) +------+------+ | 133.176.200.51 133.176.200.0/24 -------+----------------------------------- | 133.176.200.67 +------+------+ | RT(A) | (ダイヤルアップサーバー) +-------------+ : 10/Celery : ISDN擬似交換機またはISDN回線 　〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜 : : 20/Tomato +-------------+ (133.176.200.68) | RT(B) | (端末型ダイヤルアップ) ↑ IPマスカレード +------+------+ 192.168.0.1-192.168.0.254 | 192.168.0.1 192.168.0.0/24 -------+----------------------------------- | 192.168.0.2 +------+------+ | IPホスト#B | (Windows) +-------------+

  Windowsのコマンドプロンプトからの操作 C:¥WINDOWS> ping www.rtpro.yamaha.co.jp Pinging www.rtpro.yamaha.co.jp [133.176.200.51] with 32 bytes of data: Reply from 133.176.200.51: bytes=32 time=26ms TTL=252 Reply from 133.176.200.51: bytes=32 time=16ms TTL=252 Reply from 133.176.200.51: bytes=32 time=16ms TTL=252 Reply from 133.176.200.51: bytes=32 time=17ms TTL=252 Ping statistics for 133.176.200.51: Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 16ms, Maximum = 26ms, Average = 18ms C:¥WINDOWS>

  1999/06/23 15:20:07: LAN1 Passed at IN(1) filter: UDP 192.168.0.2:1039 > 192.168.0.1:53 (DNS Query [www.rtpro.yamaha.co.jp]) 1999/06/23 15:20:07: PP[01] IP Commencing: UDP 192.168.0.1:53 > 133.176.200.51:53 (DNS Query [www.rtpro.yamaha.co.jp] from 192.168.0.2) 1999/06/23 15:20:07: PP[01] Calling 10 with 1B mode 1999/06/23 15:20:07: PP[01] PPP/IPCP up 1999/06/23 15:20:11: LAN1 Passed at OUT(1) filter: UDP 192.168.0.1:53 > 192.168.0.2:1039 (DNS response) 1999/06/23 15:20:11: LAN1 Passed at IN(1) filter: ICMP 192.168.0.2 > 133.176.200.51 : echo request 1999/06/23 15:20:11: LAN1 Passed at OUT(1) filter: ICMP 133.176.200.51 > 192.168.0.2 : echo reply 1999/06/23 15:20:12: LAN1 Passed at IN(1) filter: ICMP 192.168.0.2 > 133.176.200.51 : echo request 1999/06/23 15:20:12: LAN1 Passed at OUT(1) filter: ICMP 133.176.200.51 > 192.168.0.2 : echo reply 1999/06/23 15:20:13: LAN1 Passed at IN(1) filter: ICMP 192.168.0.2 > 133.176.200.51 : echo request 1999/06/23 15:20:13: LAN1 Passed at OUT(1) filter: ICMP 133.176.200.51 > 192.168.0.2 : echo reply 1999/06/23 15:20:14: LAN1 Passed at IN(1) filter: ICMP 192.168.0.2 > 133.176.200.51 : echo request 1999/06/23 15:20:14: LAN1 Passed at OUT(1) filter: ICMP 133.176.200.51 > 192.168.0.2 : echo reply

• ping通信の(通過)動作を観測するフィルター設定とログ

  ip filter 100 pass-log * * * * * ip lan1 address 192.168.0.1/24 ip lan1 secure filter in 100 ip lan1 secure filter out 100

  LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:80 > 192.168.0.2:1122 same message repeated 1 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1122 > 192.168.0.1:80 LAN1 Passed at IN(100) filter: ICMP 192.168.0.2 > 192.168.0.1 : echo request LAN1 Passed at OUT(100) filter: ICMP 192.168.0.1 > 192.168.0.2 : echo reply LAN1 Passed at IN(100) filter: ICMP 192.168.0.2 > 192.168.0.1 : echo request LAN1 Passed at OUT(100) filter: ICMP 192.168.0.1 > 192.168.0.2 : echo reply LAN1 Passed at IN(100) filter: ICMP 192.168.0.2 > 192.168.0.1 : echo request LAN1 Passed at OUT(100) filter: ICMP 192.168.0.1 > 192.168.0.2 : echo reply LAN1 Passed at IN(100) filter: ICMP 192.168.0.2 > 192.168.0.1 : echo request LAN1 Passed at OUT(100) filter: ICMP 192.168.0.1 > 192.168.0.2 : echo reply LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1123 > 192.168.0.1:80 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:80 > 192.168.0.2:1123

• NetBIOS通信の(通過)動作を観測するフィルター設定とログ

  ip filter 100 pass-log * * * * * ip lan1 address 192.168.0.1/24 ip lan1 secure filter in 100 ip lan1 secure filter out 100

  LAN1 Passed at IN(100) filter: UDP 192.168.0.2:138 > 192.168.0.255:138 LAN1 Passed at IN(100) filter: UDP 192.168.0.2:137 > 192.168.0.255:137 same message repeated 2 times

• DHCP通信の(通過)動作を観測するフィルター設定とログ

  ip filter 100 pass-log * * * * * ip lan1 address 192.168.0.1/24 ip lan1 secure filter in 100 ip lan1 secure filter out 100

  2000/04/06 10:50:39: LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:80 > 192.168.0.2:1135 2000/04/06 10:50:39: same message repeated 1 times 2000/04/06 10:50:39: LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1135 > 192.168.0.1:80 2000/04/06 10:50:47: LAN1 Passed at IN(100) filter: UDP 0.0.0.0:68 > 255.255.255.255:67 2000/04/06 10:50:47: LAN1 Passed at OUT(100) filter: UDP 192.168.0.1:67 > 192.168.0.2:68 2000/04/06 10:50:47: LAN1 Passed at IN(100) filter: UDP 0.0.0.0:68 > 255.255.255.255:67 2000/04/06 10:50:47: [DHCPD] Allocates 192.168.0.2: 00:80:98:e0:ee:6f 2000/04/06 10:50:47: LAN1 Passed at OUT(100) filter: UDP 192.168.0.1:67 > 192.168.0.2:68 2000/04/06 10:50:53: LAN1 Passed at IN(100) filter: UDP 192.168.0.2:137 > 192.168.0.255:137 2000/04/06 10:51:01: same message repeated 19 times 2000/04/06 10:51:01: LAN1 Passed at IN(100) filter: UDP 192.168.0.2:138 > 192.168.0.255:138 2000/04/06 10:51:06: LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1136 > 192.168.0.1:80 2000/04/06 10:51:06: LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:80 > 192.168.0.2:1136

• telnet通信の(通過)動作を観測するフィルター設定とログ

  ip filter 100 pass-log * * * * * ip lan1 address 192.168.0.1/24 ip lan1 secure filter in 100 ip lan1 secure filter out 100

  〜〜〜〜〜　telnetの通信開始　〜〜〜〜〜 LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 same message repeated 1 times LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 1 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 1 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 same message repeated 1 times LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 〜〜〜〜〜　telnetのログイン成功　〜〜〜〜〜 Login succeeded for TELNET: 192.168.0.2 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 1 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 same message repeated 1 times LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 1 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 1 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 same message repeated 1 times LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 1 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 same message repeated 1 times LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 2 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 same message repeated 1 times LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 1 times 〜〜〜〜〜　管理ユーザでログイン成功　〜〜〜〜〜 'administrator' succeeded for TELNET: 192.168.0.2 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 1 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 same message repeated 2 times LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 1 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 same message repeated 1 times LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 1 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 1 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 1 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 2 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 same message repeated 1 times LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 1 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 same message repeated 1 times LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 1 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 same message repeated 1 times LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 〜〜〜〜〜　telnetのログアウト成功　〜〜〜〜〜 Logout from TELNET: 192.168.0.2 LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1129 > 192.168.0.1:23 same message repeated 1 times LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:23 > 192.168.0.2:1129 〜〜〜〜〜　telnetの通信終了　〜〜〜〜〜 LAN1 Passed at IN(100) filter: TCP 192.168.0.2:1130 > 192.168.0.1:80 LAN1 Passed at OUT(100) filter: TCP 192.168.0.1:80 > 192.168.0.2:1130

• NetBIOSフィルターの(破棄)動作を観測する設定とログ

  ip filter 1 reject * * * netbios_ns-netbios_ssn * ip filter 2 reject * * * * netbios_ns-netbios_ssn ip filter 100 pass * * * * * ip lan1 address 192.168.0.1/24 ip lan1 secure filter in 1 2 100 syslog notice on

  LAN1 Rejected at IN(1) filter: UDP 192.168.0.2:138 > 192.168.0.255:138 LAN1 Rejected at IN(1) filter: UDP 192.168.0.2:137 > 192.168.0.255:137 same message repeated 2 times LAN1 Rejected at IN(1) filter: UDP 192.168.0.2:137 > 192.168.0.255:137 same message repeated 19 times LAN1 Rejected at IN(1) filter: UDP 192.168.0.2:138 > 192.168.0.255:138 same message repeated 10 times LAN1 Rejected at IN(1) filter: UDP 192.168.0.2:137 > 192.168.0.255:137 same message repeated 7 times LAN1 Rejected at IN(1) filter: UDP 192.168.0.2:138 > 192.168.0.255:138

7. RTX1300のWeb GUIのIPフィルター設定イメージ

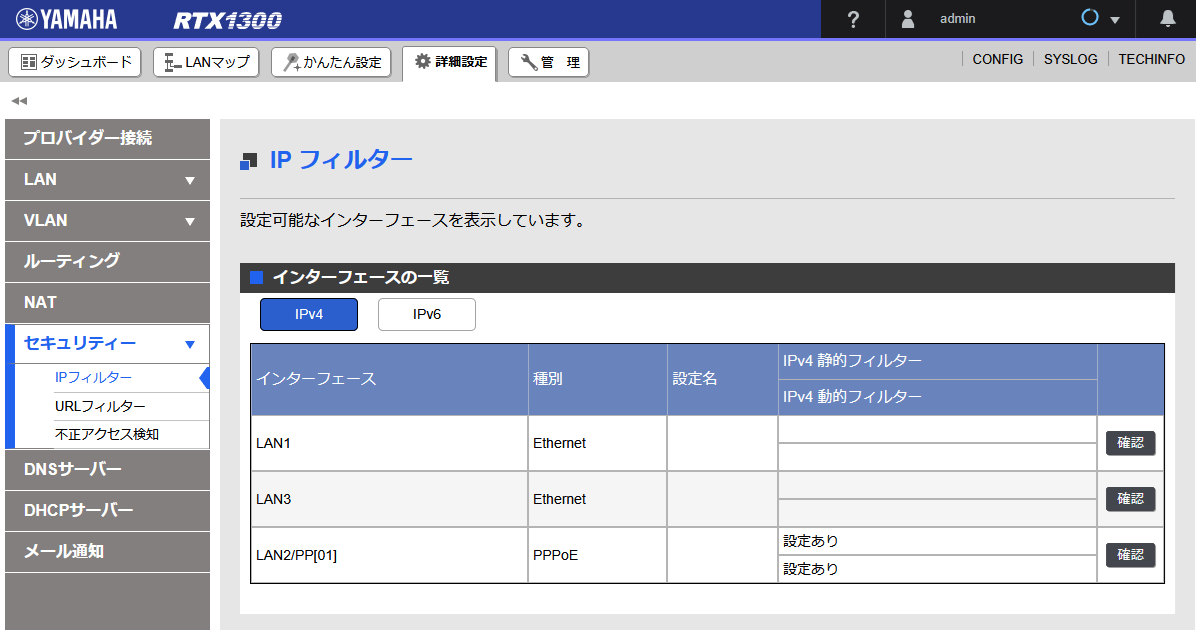

• [詳細設定]-[セキュリティー]-[IPフィルター]のTOP画面



• インターフェースに適用されているIPv4フィルターの一覧画面



  この説明画面において設定しているコマンド一覧

  ip filter 1010 reject * * udp,tcp 135 * ip filter 1011 reject * * udp,tcp * 135 ip filter 1012 reject * * udp,tcp netbios_ns-netbios_ssn * ip filter 1013 reject * * udp,tcp * netbios_ns-netbios_ssn ip filter 1014 reject * * udp,tcp 445 * ip filter 1015 reject * * udp,tcp * 445 ip filter 3000 pass * * ip filter dynamic 100 * * ftp ip filter dynamic 101 * * www ip filter dynamic 102 * * domain ip filter dynamic 103 * * smtp ip filter dynamic 104 * * pop3 ip filter dynamic 106 * * tcp ip filter dynamic 107 * * udp pp select 1 ip pp secure filter out 1010 1011 1012 1013 1014 1015 3000 dynamic 100 101 102 103 104 106 107

• IPv4フィルター適用リストの編集画面



• IPv4静的フィルター定義の設定画面



• IPv4動的フィルター定義の設定画面
