デジタル証明書作成機能

4.3.1. CA 証明書のインストール

1. export pki certificate コマンドで CA 証明書をエクスポートした場合は、CA 証明書「(機種名)_https_cert_ca.pem」の拡張子を「.pem」から「.crt」に変更します。

2. CA 証明書「(機種名)_https_cert_ca.crt」をダブルクリックします。

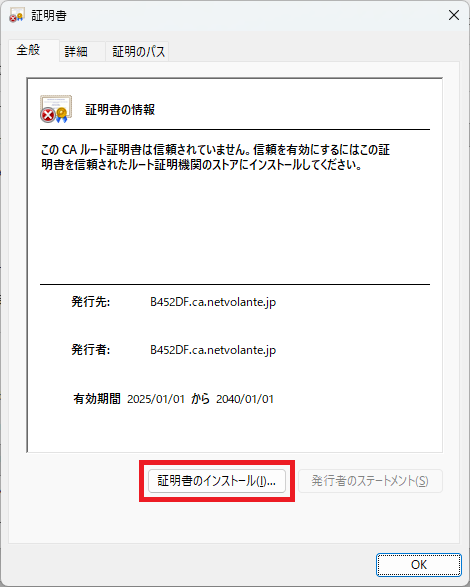

3. 表示された証明書ダイアログで、「証明書のインストール」をクリックします。

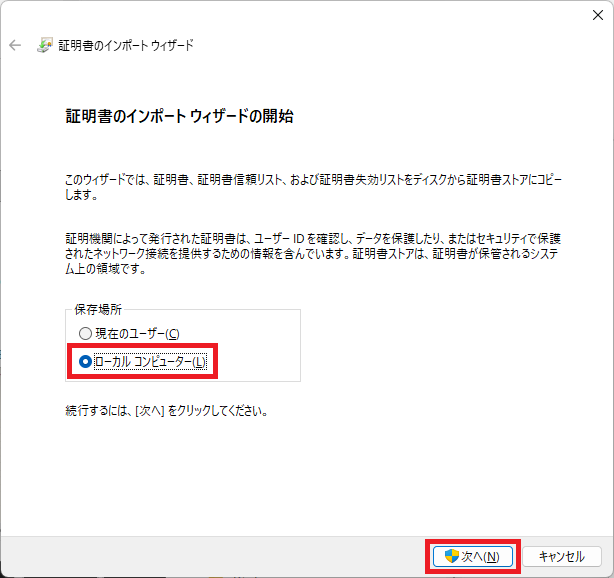

4. 証明書のインポートウィザードで、「ローカル コンピューター」を選択して、「次へ」をクリックします。



5. 「このアプリがデバイスに変更を加えることを許可しますか？」と確認された場合は、「はい」をクリックします。

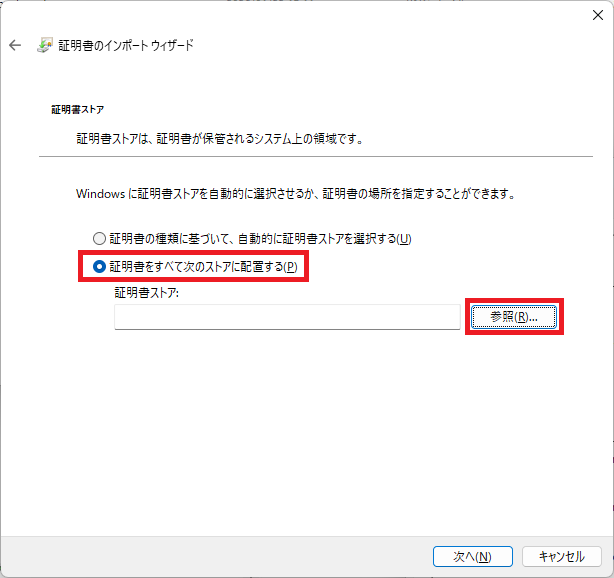

6. 「証明書をすべて次のストアに配置する」を選択して、「参照」をクリックします。

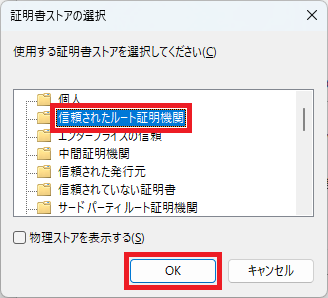

7. 証明書ストアの選択画面で、「信頼されたルート証明機関」を選択して、「OK」をクリックします。

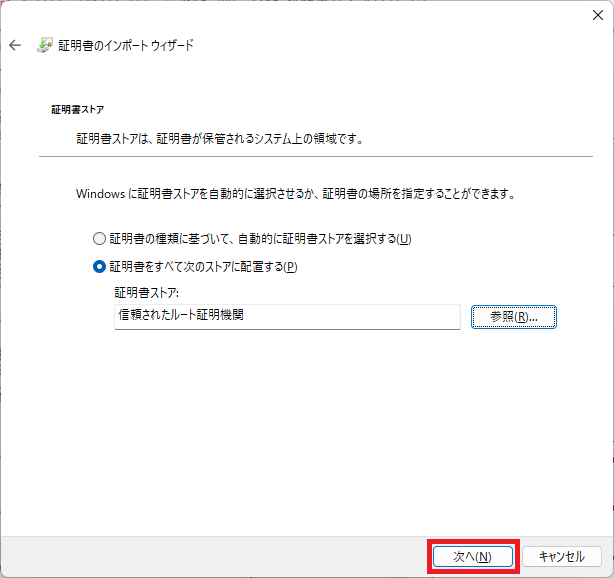

8. 「次へ」をクリックします。

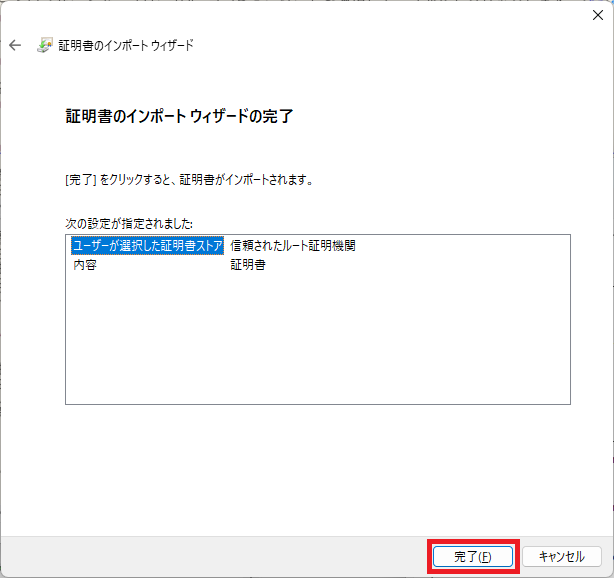

9. 「完了」をクリックします。



10. 警告画面が表示された場合は、「はい」をクリックします。

11. これで、インストールは完了です。


12. インストールが完了しても、起動中のアプリケーションには設定が即座に反映されないことがあります。CA 証明書の設定を反映させるため、必要に応じて証明書を利用するアプリケーションを再起動してください。再起動を行わないと、証明書の検証が正しく行われない場合があります。

4.3.2. CA 証明書の確認

1. 「ファイル名を指定して実行」を開き、「certmgr.msc」と入力して実行します。

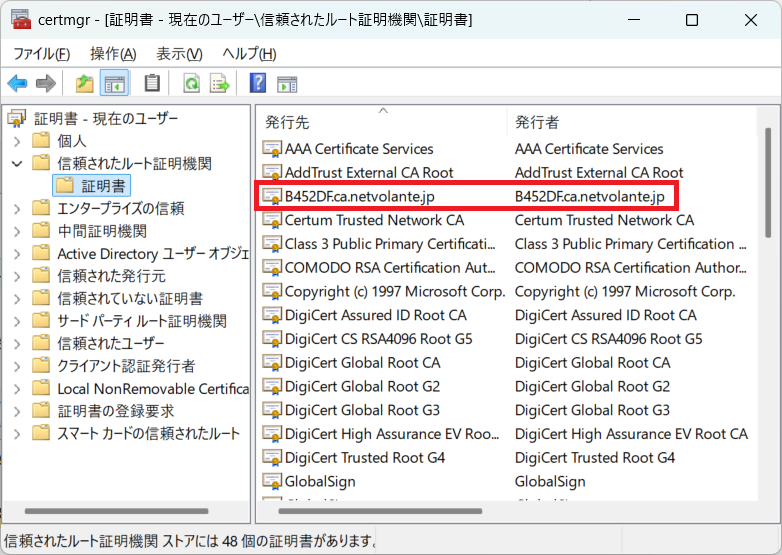

2. 証明書マネージャーで、「証明書 - 現在のユーザー」>「信頼されたルート証明機関」>「証明書」の順に選択し、インストールされた CA 証明書を確認します。



4.3.3. CA 証明書のアンインストール

1. 「ファイル名を指定して実行」を開き、「certmgr.msc」と入力して実行します。

2. 証明書マネージャーで、「証明書 - 現在のユーザー」>「信頼されたルート証明機関」>「証明書」の順に選択します。

3. 削除対象となる不要な CA 証明書を右クリックし、「削除」をクリックします。
   削除対象の CA 証明書に間違いがないか、実行前に再度ご確認ください。

4. 警告画面が表示された場合は、「はい」をクリックします。

▲ このドキュメントの先頭へ

5. コマンド

• HTTPS 接続で使用する証明書の作成


  [書式]

  make pki certificate https [bit=bit]

  [設定値及び初期値]

  • bit
  • [設定値] : 証明書の作成に使用する RSA 秘密鍵のビット長 (2048, 3072, 4096)
  • [初期値] : 3072

  [説明]

  Web GUI の HTTPS 接続で使用する証明書を作成する。
  本コマンドを実行すると、ルーターの内蔵フラッシュ ROM のユーザーアクセス不可領域に以下のファイルが保存される。


  ファイル名	説明
  (機種名)_https_pk_ca.pem	CA 秘密鍵
  (機種名)_https_pk_srv.pem	サーバー秘密鍵
  (機種名)_https_cert_ca.pem	CA 証明書
  (機種名)_https_cert_srv.pem	サーバー証明書

  [ノート]

  RTX1300 は Rev.23.00.19 以前では使用不可能。
  RTX840 は Rev.23.02.02 以前では使用不可能。



• 証明書の情報の表示


  [書式]

  show pki certificate summary [cert_id]
  show pki certificate summary https

  [設定値及び初期値]

  • cert_id
  • [設定値] : 証明書ファイルの識別子 (1 .. 8)

  [説明]

  証明書の情報を表示する。
  第1書式では、cert_id を指定した場合は pki certificate file コマンドで設定した識別子に紐づく証明書の情報のみを表示する。省略した場合は、すべての証明書の情報を表示する。
  第2書式では、make pki certificate コマンドで作成した HTTPS 接続用の証明書の情報のみを表示する。

  [ノート]

  第 2 書式は RTX1300 Rev.23.00.20 以降、および RTX840 Rev.23.02.03 以降で使用可能。

  [表示例]

  • pki certificate file コマンドに紐づく証明書が存在するとき

      # show pki certificate summary 1
      /pki/cert.p12:
      機器証明書
        Subject: C=JP, CN=yamaha routerA
        SubjectAltName: DNS:test.example.com
        使用期間（開始）: 2008/06/16 10:00:00
        使用期間（終了）: 2010/06/16 10:30:00
      CA証明書
        subject: C=JP, O=Example, OU=Example CA
        使用期間（開始）: 2008/01/01 00:00:00
        使用期間（終了）: 2028/01/01 00:30:00


  • make pki certificate コマンドで作成した HTTPS 接続用の証明書が存在するとき

      # show pki certificate summary https
      HTTPS:
      サーバー証明書
        subject: C=JP, CN=setup.netvolante.jp
        subjectAltName: DNS:setup.netvolante.jp
        署名アルゴリズム: sha512WithRSAEncryption
        公開鍵暗号アルゴリズム: rsaEncryption (3072 bit)
        使用期間（開始）: 2025/01/01 00:00:00
        使用期間（終了）: 2040/01/01 00:00:00
      CA証明書
        subject: C=JP, CN=010203.ca.netvolante.jp
        subjectAltName: DNS:010203.setup.netvolante.jp
        署名アルゴリズム: sha512WithRSAEncryption
        公開鍵暗号アルゴリズム: rsaEncryption (3072 bit)
        使用期間（開始）: 2025/01/01 00:00:00
        使用期間（終了）: 2040/01/01 00:00:00




• HTTPS 接続で使用する CA 証明書のエクスポート


  [書式]

  export pki certificate https path

  [設定値及び初期値]

  • path
  • [設定値] :

  設定値	説明
  usb1:path	USB メモリー内のディレクトリー
  sd1:path	SD カード内のディレクトリー

  [説明]

  HTTPS 接続で使用する CA 証明書を外部メモリーにエクスポートする。
  本コマンドを実行すると、path で指定した外部メモリーのディレクトリーに CA 証明書 ((機種名)_https_cert_ca.pem) が保存される。

  [ノート]

  RTX1300 は Rev.23.00.19 以前では使用不可能。
  RTX840 は Rev.23.02.02 以前では使用不可能。



• HTTPS 接続で使用する証明書の削除


  [書式]

  delete pki certificate https

  [説明]

  HTTPS 接続で使用する証明書を削除する。

  [ノート]

  RTX1300 は Rev.23.00.19 以前では使用不可能。
  RTX840 は Rev.23.02.02 以前では使用不可能。




▲ このドキュメントの先頭へ

6. SYSLOG メッセージ一覧

本機能において出力される SYSLOG メッセージを以下に示します。
出力されるメッセージには "[PKI]" というプレフィックスが付加されます。

▲ このドキュメントの先頭へ

7. 関連技術資料

• Web GUI の HTTPS 接続機能
