タグVLANの設定手順（ブリッジモード）

UTX100/UTX200で、ブリッジモード時にタグVLANのネットワークを構成するための手順になります。

※ UTX100、UTX200で同じ手順になります。以下の説明では「UTX」と称します。
※ GUIの画面は、UTX200のファームウェアバージョンR80.20.40 (992002701) のキャプチャーになります。

1. 使用上の注意

本書では以下の構成に基づいて設定を行います。

ポート構成

LAN1 Switch : VLAN ID 101・201をトランク
- タグなし : 192.168.100.1/24
- VLAN ID 101 : 192.168.101.0/24
- VLAN ID 201 : 192.168.201.0/24

構成モード

ポート構成

ブリッジモード時はタグポートの設定は不要です。

アプリケーションコントロール機能やURLフィルタリング機能などで表示されるブロック画面は、リダイレクトポートに設定したアドレス（User-Checkポータルのアドレス）にリダイレクトされて表示されます。

※ リダイレクトポートには任意のアドレスを設定してください。
※ リダイレクトポートに設定したポートはブリッジインターフェースから除外されるため、ブリッジインターフェースで使用できるポートは1ポート分減ることになります。
※ リダイレクトポートに端末を接続しておく必要はありません。

以下、リダイレクトポートの設定手順となります。

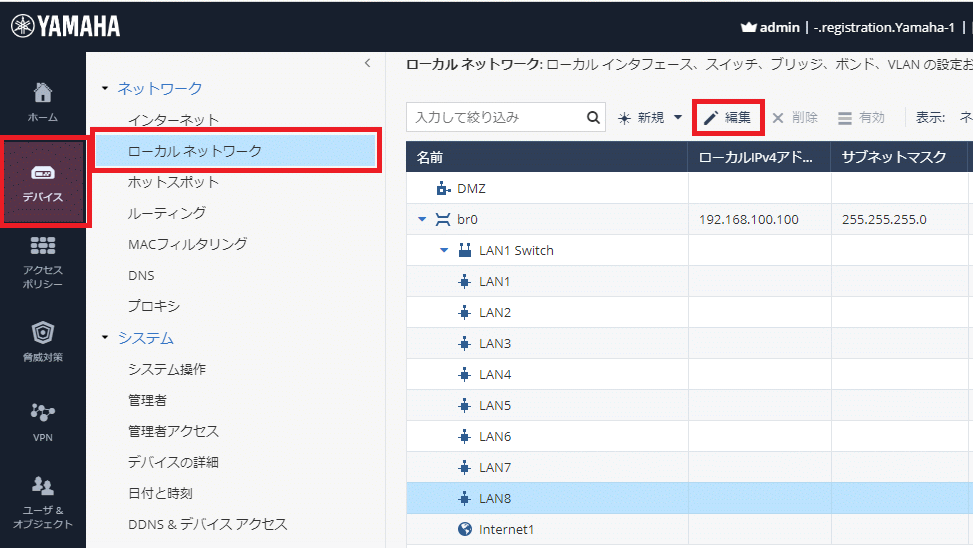

左のメニューから【デバイス】 > 【ローカルネットワーク】メニューを開き、br0から任意のポートを選択した後、【編集】をクリックします
※ 今回の例ではLAN8ポートをリダイレクトポートに使用する設定にしています

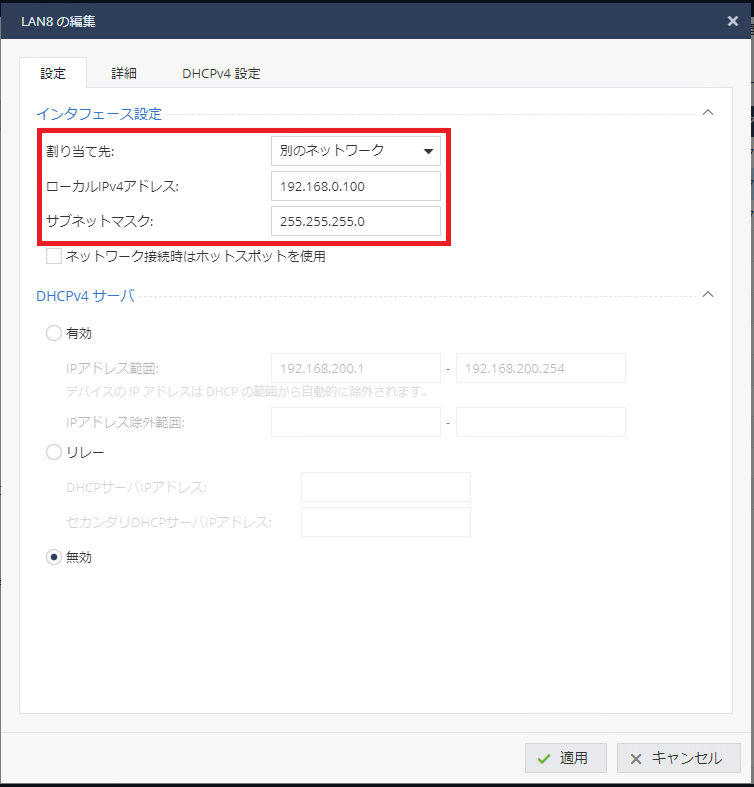

[割り当て先]に「別のネットワーク」を選択し、[ローカルIPv4アドレス]と[サブネットマスク]を入力します
※ [ローカルIPv4アドレス]と[サブネットマスク]には任意の値を設定してください
※ 今回の例では「192.168.0.100/24」を使用する設定にしています

割り当て先別のネットワーク

ローカルIPv4アドレス 192.168.0.100

サブネットマスク 255.255.255.0
左のメニューから【デバイス】 > 【詳細】>【詳細設定】を開き、検索欄に "user" と入力します

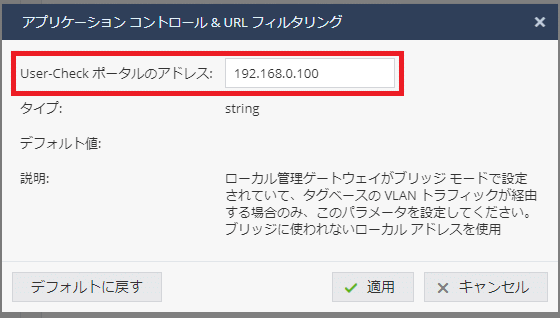

「アプリケーションコントロール＆URLフィルタリング - User-Checkポータルのアドレス」の編集画面を開きます
[User-Checkポータルのアドレス]に手順2. で指定した「ローカルIPv4アドレス」を入力して適用します
※ 今回の例では、手順2. で入力した「192.168.0.100」を使用する設定にしています
※ ブロック画面は「http://192.168.0.100/xxx」というURLで表示されます

UTXのいずれかにL2スイッチを接続し、IPアドレスが取得できているかなど、VLANが正常に動作していることを確認します。

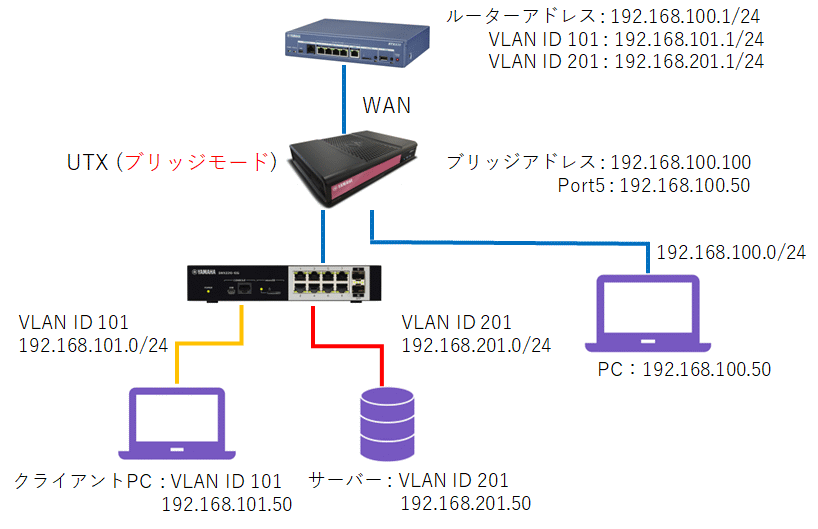

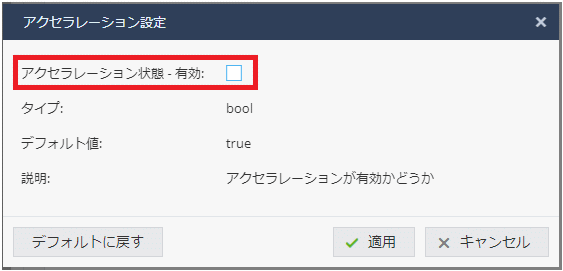

以下の図のように、別セグメントのタグVLANネットワークに所属するクライアント⇔サーバー間で通信するときは、以下の設定を無効に設定してください。
