データコネクト拠点間接続において、着信時に発信元のNGN電話番号をRADIUSで認証することができます。当機能を使用すると、ルーターのconfigに相手のNGN電話番号を設定することなく着信を受けることが可能です。
以下の機種およびファームウェアリビジョンで、データコネクトRADIUS認証機能を使用することができます。
| 機種 | ファームウェア |
|---|---|
| vRX VMware ESXi版 | すべてのリビジョン |
| RTX840 | |
| RTX3510 | |
| RTX1300 | |
| RTX1220 | |
| RTX830 | |
| NVR510 | Rev.15.01.03以降 |
| NVR700W | すべてのリビジョン |
| RTX1210 | |
| RTX5000 | |
| RTX3500 | |
| FWX120 | |
| RTX810 | Rev.11.01.09以降 |
| NVR500 | Rev.11.00.36以降 |
| RTX1200 | Rev.10.01.42以降 |
| RTX3000 | Rev.9.00.56以降 |
以下のRADIUSサーバーで動作確認を行っています。
当機能を使用するには、事前に以下のコマンドを設定する必要があります。なお、各コマンドの詳細についてはコマンドリファレンスおよびコマンドを参照してください。
以降の説明では、上記のコマンドがいずれも正しく設定されているものとします。

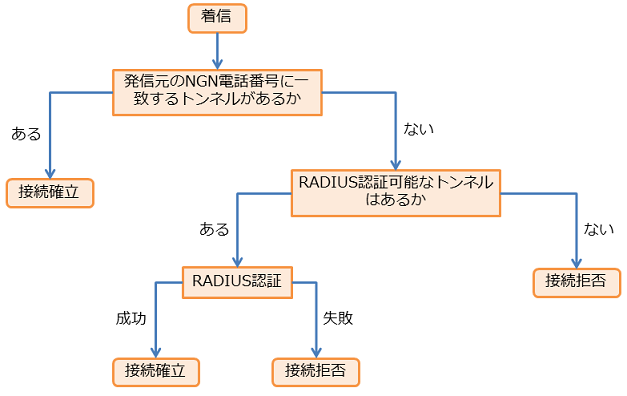

ルーターが着信を受けた場合の動作は以下の通りです。
ルーターが着信を受けるとconfigを参照し、発信元のNGN電話番号に一致するトンネルを探します。見つかった場合には接続を確立します。
発信元のNGN電話番号に一致するトンネルが見つからなかった場合、次にRADIUS認証可能なトンネルを探します。RADIUS認証可能なトンネルとは、以下の条件に当てはまるトンネルです。
上記の条件に当てはまるトンネルを、番号の小さいものから順に割り当てます。RADIUS認証に成功した場合は接続を確立します。
なお、発信者番号が通知されていない場合はRADIUS認証を行うことなく接続を拒否します。
ルーターがRADIUSサーバーに送信するAccess-Requestには、以下の属性が含まれます。
発信元のNGN電話番号をユーザー名として使用します。
ngn radius auth passwordコマンドで設定した文字列をパスワードとして使用します。認証方式はPAPです。
ルーターのIPアドレスです。
ルーターは、RADIUSサーバーから受信したAccess-Acceptに含まれる以下の属性を処理します。
着信時に割り当てたトンネルをゲートウェイとする宛先ネットワークアドレスを指定します。トンネルがUPしたときに、ルーターのルーティングテーブルに当属性で指定した経路が追加されます。また、この経路はトンネルがDOWNしたときに削除されます。経路の種別はtemporaryとなります。
Framed-Route属性はIPアドレスで指定する場合に、Framed-IPv6-Route属性はIPv6アドレスで指定する場合に、それぞれ使用します。
値には、以下のようにネットワークアドレスを文字列として記述します。
192.168.100.0/24
2001:0d88:0:1::/64
Access-Acceptに当属性を複数含めることで、同一のトンネルをゲートウェイとする経路を複数追加することができます。追加可能な経路の最大数はIPv4アドレス、IPv6アドレスで各16個ずつとなります。16個を超える経路情報がAccess-Acceptに含まれていた場合、パケットの先頭から16個までを登録し、残りは無視します。
実際に経路が追加されたか否かはshow ip route/show ipv6 routeコマンドで確認します。
IPsec方式で接続する場合の事前共有鍵として使用します。値には、以下のように事前共有鍵を文字列として記述します。
himitsu
使用できる文字は半角英数字および記号 (7bit ASCII Codeで表示可能なもの) です。文字列の長さは1文字以上128文字以下です。
なお、トンネルにipsec ike pre-shared-keyコマンドの設定がある場合はそちらが優先されます。
同時に複数の着信を受ける場合、その数だけトンネルを設定する必要があります。例えば同時に3拠点からの着信を受ける場合、3つのトンネルを設定します。
tunnel templateコマンドを使用すると、複数のトンネル設定を簡単に行うことができます。詳しくは設定例を参照してください。
なお、複数の拠点と通信する場合であっても、同時に受ける着信の数が1つであれば、トンネル設定は1つのみでかまいません。
| 設定値 | 説明 |
|---|---|
| on | 認証する |
| off | 認証しない |
| コマンド | パラメータ |
|---|---|
| ipsec tunnel | ポリシーID |
| ipsec sa policy | ポリシーID |
| ipsec ikeで始まるコマンド | セキュリティ・ゲートウェイの識別子 |
| ipsec auto refresh | セキュリティ・ゲートウェイの識別子 |
| tunnel enable | トンネルインタフェース番号 |
tunnel select 1 tunnel template 8 10-20 tunnel select 2 tunnel template 100 200-300 400
tunnel select 1 tunnel template 2 ipsec tunnel 1 ipsec sa policy 1 1 esp aes-cbc sha-hmac ipsec ike encryption 1 aes-cbc ipsec ike group 1 modp1024 ipsec ike local address 1 192.168.0.1 ipsec ike pre-shared-key 1 text himitsu1 ipsec ike remote address 1 any ipsec ike remote name 1 pc tunnel enable 1 tunnel select 2 ipsec ike pre-shared-key 2 text himitsu2
tunnel select 1 ipsec tunnel 1 ipsec sa policy 1 1 esp aes-cbc sha-hmac ipsec ike encryption 1 aes-cbc ipsec ike group 1 modp1024 ipsec ike local address 1 192.168.0.1 ipsec ike pre-shared-key 1 text himitsu1 ipsec ike remote address 1 any ipsec ike remote name 1 pc tunnel enable 1 tunnel select 2 ipsec tunnel 2 ipsec sa policy 2 2 esp aes-cbc sha-hmac ipsec ike encryption 2 aes-cbc ipsec ike group 2 modp1024 ipsec ike local address 2 192.168.0.1 ipsec ike pre-shared-key 2 text himitsu2 ipsec ike remote address 2 any ipsec ike remote name 2 pc2 tunnel enable 2
当機能の使用方法について、ルーターおよびRADIUSサーバーの設定例を紹介します。RADIUSサーバーにはFreeRADIUSを使用します。

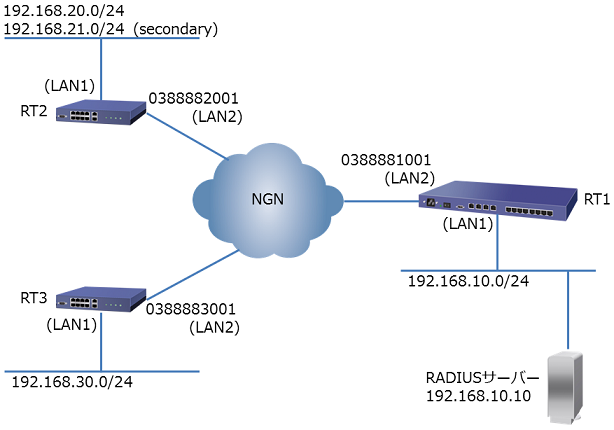

紹介する設定例において、ネットワーク構成は次の通りです。
以下では、IPUDP方式とIPsec方式、それぞれの場合における設定例を示します。
RADIUSサーバーには以下のアカウントを登録しておきます。
0388882001 Auth-Type := Local, User-Password=="ngn"
Tunnel-Password = "rt2",
Framed-Route = "192.168.20.0/24",
Framed-Route += "192.168.21.0/24"
0388883001 Auth-Type := Local, User-Password=="ngn"
Tunnel-Password = "rt3",
Framed-Route = "192.168.30.0/24"
ユーザー名にはRT2、RT3の電話番号を記述します。
User-PasswordはRT1に設定されているngn radius auth passwordコマンドの設定値と一致する必要があります。
Tunnel-PasswordはRT2、RT3それぞれに設定されているipsec ike pre-shared-keyコマンドの設定値と一致する必要があります。
Framed-RouteにはRT2、RT3それぞれのLAN1のネットワークアドレスを指定します。RT2はセカンダリアドレスが設定されているため、Framed-Routeを2つ指定します。
ipv6 route default gateway dhcp lan2 ipv6 prefix 1 dhcp-prefix@lan2::/64 ip lan1 address 192.168.10.1/24 ipv6 lan1 address dhcp-prefix@lan2::1/64 ipv6 lan1 rtadv send 1 ip lan2 address dhcp ipv6 lan2 address dhcp ipv6 lan2 dhcp service client ngn type lan2 ntt tunnel select 1 tunnel template 2 tunnel encapsulation ipudp tunnel ngn radius auth on tunnel enable 1 radius auth on radius auth port 1812 radius server 192.168.10.10 radius secret yamaha dhcp client release linkdown on sip use on ngn radius auth password ngn
ip route 192.168.10.0/24 gateway tunnel 1 ipv6 route default gateway dhcp lan2 ipv6 prefix 1 dhcp-prefix@lan2::/64 ip lan1 address 192.168.20.1/24 ip lan1 secondary address 192.168.21.1/24 ipv6 lan1 address dhcp-prefix@lan2::1/64 ipv6 lan1 rtadv send 1 ip lan2 address dhcp ipv6 lan2 address dhcp ipv6 lan2 dhcp service client ngn type lan2 ntt tunnel select 1 tunnel encapsulation ipudp tunnel endpoint name 0388882001 0388881001 tel tunnel enable 1 dhcp client release linkdown on sip use on
ip route 192.168.10.0/24 gateway tunnel 1 ipv6 route default gateway dhcp lan2 ipv6 prefix 1 dhcp-prefix@lan2::/64 ip lan1 address 192.168.30.1/24 ipv6 lan1 address dhcp-prefix@lan2::1/64 ipv6 lan1 rtadv send 1 ip lan2 address dhcp ipv6 lan2 address dhcp ipv6 lan2 dhcp service client ngn type lan2 ntt tunnel select 1 tunnel encapsulation ipudp tunnel endpoint name 0388883001 0388881001 tel tunnel enable 1 dhcp client release linkdown on sip use on
RT2、RT3にはRT1のLAN1のネットワークアドレスを宛先とする経路を設定します。
ip route 192.168.10.0/24 gateway tunnel 1
RT1は経路情報をRADIUS認証により取得するため、コマンドによる設定は行いません。
RT1にはRADIUS認証を行うトンネルを設定します。RT2、RT3から着信を受けるため、tunnel templateコマンドを使用してトンネルを2つ設定します。
tunnel select 1 tunnel template 2 tunnel encapsulation ipudp tunnel ngn radius auth on tunnel enable 1
上記の設定は、以下の設定をした場合と同様です。
tunnel select 1 tunnel encapsulation ipudp tunnel ngn radius auth on tunnel enable 1 tunnel select 2 tunnel encapsulation ipudp tunnel ngn radius auth on tunnel enable 2
ipv6 route default gateway dhcp lan2 ipv6 prefix 1 dhcp-prefix@lan2::/64 ip lan1 address 192.168.10.1/24 ipv6 lan1 address dhcp-prefix@lan2::1/64 ipv6 lan1 rtadv send 1 ip lan2 address dhcp ipv6 lan2 address dhcp ipv6 lan2 dhcp service client ngn type lan2 ntt tunnel select 1 tunnel template 2 ipsec tunnel 1 ipsec sa policy 1 1 esp ipsec ike version 1 2 ipsec ike local name 1 0388881001 tel-key ipsec ike nat traversal 1 on tunnel ngn radius auth on tunnel enable 1 radius auth on radius auth port 1812 radius server 192.168.10.10 radius secret yamaha dhcp client release linkdown on sip use on ngn radius auth password ngn
ip route 192.168.10.0/24 gateway tunnel 1 ipv6 route default gateway dhcp lan2 ipv6 prefix 1 dhcp-prefix@lan2::/64 ip lan1 address 192.168.20.1/24 ip lan1 secondary address 192.168.21.1/24 ipv6 lan1 address dhcp-prefix@lan2::1/64 ipv6 lan1 rtadv send 1 ip lan2 address dhcp ipv6 lan2 address dhcp ipv6 lan2 dhcp service client ngn type lan2 ntt tunnel select 1 ipsec tunnel 1 ipsec sa policy 1 1 esp ipsec ike version 1 2 ipsec ike local name 1 0388882001 tel-key ipsec ike nat-traversal 1 on ipsec ike pre-shared-key 1 text rt2 ipsec ike remote name 1 0388881001 tel-key tunnel enable 1 ipsec auto refresh on dhcp client release linkdown on sip use on
ip route 192.168.10.0/24 gateway tunnel 1 ipv6 route default gateway dhcp lan2 ipv6 prefix 1 dhcp-prefix@lan2::/64 ip lan1 address 192.168.30.1/24 ipv6 lan1 address dhcp-prefix@lan2::1/64 ipv6 lan1 rtadv send 1 ip lan2 address dhcp ipv6 lan2 address dhcp ipv6 lan2 dhcp service client ngn type lan2 ntt tunnel select 1 ipsec tunnel 1 ipsec sa policy 1 1 esp ipsec ike version 1 2 ipsec ike local name 1 0388883001 tel-key ipsec ike nat-traversal 1 on ipsec ike pre-shared-key 1 text rt3 ipsec ike remote name 1 0388881001 tel-key tunnel enable 1 dhcp client release linkdown on sip use on
RT2、RT3にはRT1のLAN1のネットワークアドレスを宛先とする経路を設定します。
ip route 192.168.10.0/24 gateway tunnel 1
RT1は経路情報をRADIUS認証により取得するため、コマンドによる設定は行いません。
RT2、RT3には事前共有鍵を設定します。この値はRADIUSサーバーに登録するTunnel-Passwordの設定値と一致する必要があります。
ipsec ike pre-shared-key 1 text rt2
ipsec ike pre-shared-key 1 text rt3
RT1は事前共有鍵をRADIUS認証により取得するため、コマンドによる設定は行いません。
RT1にはRADIUS認証を行うトンネルを設定します。RT2、RT3から着信を受けるため、tunnel templateコマンドを使用してトンネルを2つ設定します。
tunnel select 1 tunnel template 2 ipsec tunnel 1 ipsec sa policy 1 1 esp ipsec ike version 1 2 ipsec ike local name 1 tel-key ipsec ike nat traversal 1 on tunnel ngn radius auth on tunnel enable 1
上記の設定は、以下の設定をした場合と同様です。
tunnel select 1 ipsec tunnel 1 ipsec sa policy 1 1 esp ipsec ike version 1 2 ipsec ike local name 1 tel-key ipsec ike nat traversal 1 on tunnel ngn radius auth on tunnel enable 1 tunnel select 2 ipsec tunnel 2 ipsec sa policy 2 2 esp ipsec ike version 2 2 ipsec ike local name 2 tel-key ipsec ike nat traversal 2 on tunnel ngn radius auth on tunnel enable 2
トンネルの接続が確立した場合、RT1において以下のことを確認します。
IPUDP方式で、RT2の着信がTUNNEL[1]に、RT3の着信がTUNNEL[2]に割り当てられた場合の各コマンドの実行結果を以下に示します。
# show ip route 宛先ネットワーク ゲートウェイ インタフェース 種別 付加情報 192.168.20.0/24 - TUNNEL[1] temporary 192.168.21.0/24 - TUNNEL[1] temporary 192.168.30.0/24 - TUNNEL[2] temporary (実際にはこの他にNGN通信に関する経路が表示されます)
# show status tunnel 1
TUNNEL[1]:
説明:
インタフェースの種類: IPUDP encapsulation
トンネルインタフェースは接続されています
発信者番号: 0388882001
開始: 2012/03/23 16:31:52
通信時間: 19秒
受信: (IPv4) 0 パケット [0 オクテット]
(IPv6) 0 パケット [0 オクテット]
送信: (IPv4) 0 パケット [0 オクテット]
(IPv6) 0 パケット [0 オクテット]
NGN bandwidth: 1000 kbps
# show status tunnel 2
TUNNEL[2]:
説明:
インタフェースの種類: IPUDP encapsulation
トンネルインタフェースは接続されています
発信者番号: 0388883001
開始: 2012/03/23 16:31:53
通信時間: 18秒
受信: (IPv4) 0 パケット [0 オクテット]
(IPv6) 0 パケット [0 オクテット]
送信: (IPv4) 0 パケット [0 オクテット]
(IPv6) 0 パケット [0 オクテット]
NGN bandwidth: 1000 kbps
