プリセット

• 1 機能概要
  • 1.1 DIPスイッチ設定
• 2 用語の定義
• 3 プリセットの設定と切り替え
  • 3.1 プリセットの設定と切り替えについて
  • 3.2 プリセットの切り替え手順例
• 4 プリセットの詳細内容
  • 4.1 Danteプリセット
  • 4.2 ADECIAプリセット
  • 4.3 NDIプリセット
  • 4.4 SDVoEプリセット
• 5 DIPスイッチの状態確認
• 6 関連コマンド
• 7 注意事項
• 8 関連文書
• 9 商標名称について

1 機能概要

本製品では、DanteやNDIなどの音声・映像トラフィックを伝送するAVoIPネットワークに最適な設定を、DIPスイッチひとつで簡単に行うことができます。
各ネットワーク環境にあわせた簡易的なプリセットを用意しており、本製品にログインしなくても設定および切り替えを行うことが可能です。

• プリセット
  • Dante
  • NDI
  • SDVoE
  • ADECIA

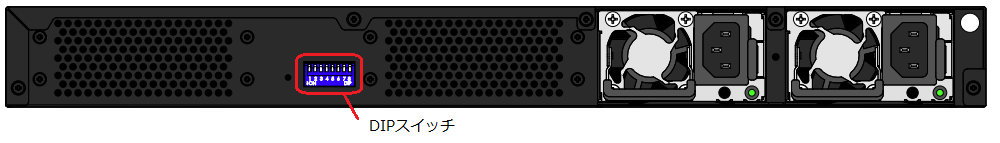

• 本製品背面のDIPスイッチ


1.1 DIPスイッチ設定

DIPスイッチの機能割り当ては以下のとおりになっており、ネットワーク環境にあわせて設定してください。

• DIPスイッチ 機能割り当て

  DIPスイッチ	機能	工場出荷状態
  #1	プリセットタイプ	OFF
  #2		OFF
  #3		OFF
  #4		OFF
  #5	-	OFF
  #6	-	OFF
  #7	L2MS機能の有効/無効	ON
  #8	LEDの点灯・消灯	ON

• DIPスイッチ #1～#4 の設定
  プリセットタイプを設定します。
  AVoIPネットワーク環境に特化した設定が不要な場合は、スイッチの基本設定であるNormalにしてください。

  DIPスイッチ				プリセットタイプ	内容
  #1	#2	#3	#4
  OFF	OFF	OFF	OFF	Normal	スイッチの基本設定
  ON	OFF	OFF	OFF	Dante type A	Dante最適設定 (基本設定)
  OFF	ON	OFF	OFF	Dante type B	Dante最適設定 (基本設定 +トランクポート)
  ON	ON	OFF	OFF	Dante type C	Dante最適設定 (基本設定 +L2MS/BPDUフィルター)
  OFF	OFF	ON	OFF	ADECIA	ADECIA連携用設定
  ON	OFF	ON	OFF	NDI	NDI最適設定
  OFF	ON	ON	OFF	SDVoE	SDVoE最適設定

上記プリセットにあわせて、L2MS機能とLED点灯の動作についてもDIPスイッチで選択することができます。

• DIPスイッチ #7 の設定
  L2MS機能の有効/無効を設定します。Normal以外のプリセット適用時に本設定を反映します。

  DIPスイッチ #7	機能
  ON	L2MS機能有効
  OFF	L2MS機能無効

• DIPスイッチ #8 の設定
  LEDの点灯/消灯を設定します。Normal以外のプリセット適用時に本設定を反映します。

  DIPスイッチ #8	機能
  ON	LED点灯
  OFF	LED消灯

2 用語の定義

• Dante
  DanteはAudinate, Inc.によって開発された、プロオーディオ向けのオーディオネットワークソリューションです。
  1本のLANケーブルで、多チャンネル音声伝送やクロック同期信号、制御信号の伝送など、デジタルオーディオシステムに必要な情報通信が双方向で行われます。

• NDI
  NDIはNewtek, Inc.によって開発された、IP利用における新しいライブビデオ制作ワークフロー支援プロトコルです。
  一般的なギガビットイーサネット環境において、映像、音声、メタデータなどの情報のリアルタイム相互伝送を可能とします。

• SDVoE
  SDVoEは、Software Defined Video-over-Ethernet の略で、4K画質の高精細な映像と音声を10ギガビット通信で伝送することができる、業務用音声・映像（ProAV）市場向けの国際的な標準規格です。

• ADECIA
  ヤマハの遠隔会議用ワンストップサウンドソリューションで、遠隔会議や授業を行う部屋・教室に最適なマイクロフォン・スピーカーを一式揃えた音響システムです。

3 プリセットの設定と切り替え

3.1 プリセットの設定と切り替えについて

プリセットの設定および切り替えは、起動時にDIPスイッチの状態をみて該当のプリセットを選択するようになっています。
なお、プリセットの切り替えは工場出荷状態(設定を保存していない状態)で起動したときに限ります。機器本体に何かしらの設定が保存されている場合は、保存されている設定で起動します。
プリセットを切り替える場合は、必ず本製品を工場出荷状態に戻してから行ってください。工場出荷状態に戻す方法については、工場出荷状態に戻す方法 を参照してください。

3.2 プリセットの切り替え手順例

1. 本製品の電源をOFFにする
2. DIPスイッチを使用したいプリセットに変更する

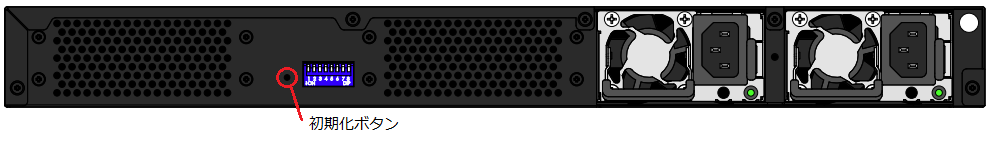

3. 本製品背面にある初期化ボタンを押しながら電源をONにする
   初期化ボタンを約10秒間押し続けることで初期化が開始されます。
   初期化中は本製品前面のポートLEDが橙点灯し、選択されたプリセットで起動します。


4 プリセットの詳細内容

4.1 Danteプリセット

Danteプリセットは、Dante用に最適化された設定で以下のコマンドが適用されます。

• Danteプリセットで適用されるコマンド一覧

  設定対象	機能	コマンド
  システム全体	フロー制御を無効	flowcontrol disable
  	QoSを有効	qos enable
  	DSCP値による送信キューの最適化	qos dscp-queue 8 2
  		qos dscp-queue 26 3
  		qos dscp-queue 34 4
  		qos dscp-queue 46 5
  		qos dscp-queue 48 5
  		qos dscp-queue 56 7
  		qos dscp-queue [上記以外] 0
  	リンクローカルマルチキャストを常時転送	l2-unknown-mcast forward link-local
  	LLDPを有効	lldp run
  	PTPを有効	ptp enable
  VLANインターフェース	IPアドレスの設定 (※VLAN1のみ)	ip address dhcp auto-ip enable
  	未知のマルチキャストをフラッディング	l2-unknown-mcast flood
  	PTPパケットの常時転送	l2-mcast flood 224.0.1.129
  		l2-mcast flood 224.0.1.130
  		l2-mcast flood 224.0.1.131
  		l2-mcast flood 224.0.1.132
  		l2-mcast flood 239.254.3.3
  	IGMPスヌーピングを有効	ip igmp snooping enable
  	IGMPスヌーピングのバージョンの設定	ip igmp snooping version 3
  	IGMPスヌーピングの高速脱退を有効	ip igmp snooping fast-leave auto-assignment
  	IGMPクエリー送信機能を有効	ip igmp snooping querier
  	IGMPクエリー送信間隔の設定	ip igmp snooping query-interval 30
  	IGMPレポート抑制機能を無効	ip igmp snooping report-suppression disable
  	IGMPレポート転送機能を有効	ip igmp snooping report-forward enable
  	IGMPパケットのTTL値検証機能を無効	ip igmp snooping check ttl disable
  	IGMPパケットのRA検証機能を無効	ip igmp snooping check ra disable
  	IGMPパケットのToS検証機能を無効	ip igmp snooping check tos disable
  	マルチキャストルーターポート転送抑制機能を有効	ip igmp snooping mrouter-port data-suppression enable
  LAN/SFPポート	フロー制御を無効	flowcontrol disable
  	MRUの設定	mru 1522
  	QoSトラストモードをDSCPに設定	qos trust dscp
  	L2MSフィルターの設定	l2ms filter disable / enable
  	BPDUフィルターの設定	spanning-tree bpdu-filter disable / enable
  	EEEを無効	eee disable
  	LLDPの送受信を有効	set lldp enable txrx
  	LLDPの基本管理TLVを送信	tlv-select basic-mgmt
  	PTPを有効	ptp enable

• LAN/SFPポートのタイプ別設定

  Port	Dante type A			Dante type B			Dante type C
  	Access / Trunk	VLAN	L2MS/BPDU filter	Access / Trunk	VLAN	L2MS/BPDU filter	Access / Trunk	VLAN	L2MS/BPDU filter
  1,3,5,7,9,11,13,15,17,19,21,23	Access	1	disable	Access	1	disable	Access	1	disable
  2,4,6,8,10,12,14,16,18,20,22,24	Access	1	disable	Access	2	disable	Access	2	enable
  25,27,29	Access	1	disable	Trunk	1 (untag) , 2 (tag)	disable	Access	1	disable
  26,28,30	Access	1	disable	Trunk	1 (untag) , 2 (tag)	disable	Access	2	enable

4.2 ADECIAプリセット

ADECIAプリセットは、ADECIA連携のために最適化された設定で以下のコマンドが適用されます。

• ADECIAプリセットで適用されるコマンド一覧

  設定対象	機能	コマンド
  システム全体	フロー制御を無効	flowcontrol disable
  	QoSを有効	qos enable
  	DSCP値による送信キューの最適化	qos dscp-queue 8 2
  		qos dscp-queue 26 3
  		qos dscp-queue 34 4
  		qos dscp-queue 46 5
  		qos dscp-queue 48 5
  		qos dscp-queue 56 7
  		qos dscp-queue [上記以外] 0
  	リンクローカルマルチキャストを常時転送	l2-unknown-mcast forward link-local
  	LLDPを有効	lldp run
  	PTPを無効	ptp disable
  	Y-UNOS機能を有効	y-unos enable
  	ローカルRADIUSサーバーのルート認証局を生成	crypto pki generate ca
  VLANインターフェース	IPアドレスの設定 (※VLAN1のみ)	ip address dhcp auto-ip enable
  	未知のマルチキャストをフラッディング	l2-unknown-mcast flood
  	PTPパケットの常時転送	l2-mcast flood 224.0.1.129
  		l2-mcast flood 224.0.1.130
  		l2-mcast flood 224.0.1.131
  		l2-mcast flood 224.0.1.132
  		l2-mcast flood 239.254.3.3
  	Y-UNOS機能用の制御フレームを転送	l2-mcast flood 239.192.128.250
  	IGMPスヌーピングを有効	ip igmp snooping enable
  	IGMPスヌーピングのバージョンの設定	ip igmp snooping version 3
  	IGMPスヌーピングの高速脱退を有効	ip igmp snooping fast-leave auto-assignment
  	IGMPクエリー送信機能を有効	ip igmp snooping querier
  	IGMPクエリー送信間隔の設定	ip igmp snooping query-interval 30
  	IGMPレポート抑制機能を無効	ip igmp snooping report-suppression disable
  	IGMPレポート転送機能を有効	ip igmp snooping report-forward enable
  	IGMPパケットのTTL値検証機能を無効	ip igmp snooping check ttl disable
  	IGMPパケットのRA検証機能を無効	ip igmp snooping check ra disable
  	IGMPパケットのToS検証機能を無効	ip igmp snooping check tos disable
  	マルチキャストルーターポート転送抑制機能を有効	ip igmp snooping mrouter-port data-suppression enable
  LAN/SFPポート	フロー制御を無効	flowcontrol disable
  	MRUの設定	mru 1522
  	QoSトラストモードをDSCPに設定	qos trust dscp
  	L2MSフィルターを無効	l2ms filter disable
  	BPDUフィルターを無効	spanning-tree bpdu-filter disable
  	EEEを無効	eee disable
  	LLDPの送受信を有効	set lldp enable txrx
  	LLDPの基本管理TLVを送信	tlv-select basic-mgmt
  	LLDPのIEEE-802.3TLVを送信	tlv-select ieee-8023-org-specific
  	PTPを無効	ptp disable

4.3 NDIプリセット

NDIプリセットは、NDI用に最適化された設定で以下のコマンドが適用されます。

• NDIプリセットで適用されるコマンド一覧

  設定対象	機能	コマンド
  システム全体	フロー制御を有効	flowcontrol enable
  	QoSを無効	qos disable
  	リンクローカルマルチキャストを常時転送	l2-unknown-mcast forward link-local
  	LLDPを有効	lldp run
  	PTPを無効	ptp disable
  VLANインターフェース	IPアドレスの設定	ip address dhcp auto-ip enable
  	未知のマルチキャストをフラッディング	l2-unknown-mcast flood
  	IGMPスヌーピングを有効	ip igmp snooping enable
  	IGMPスヌーピングのバージョンの設定	ip igmp snooping version 2
  	IGMPスヌーピングの高速脱退を有効	ip igmp snooping fast-leave auto-assignment
  	IGMPクエリー送信機能を有効	ip igmp snooping querier
  	IGMPクエリー送信間隔の設定	ip igmp snooping query-interval 125
  	IGMPレポート抑制機能を無効	ip igmp snooping report-suppression disable
  	IGMPレポート転送機能を有効	ip igmp snooping report-forward enable
  	IGMPパケットのTTL値検証機能を無効	ip igmp snooping check ttl disable
  	IGMPパケットのRA検証機能を無効	ip igmp snooping check ra disable
  	IGMPパケットのToS検証機能を無効	ip igmp snooping check tos disable
  	マルチキャストルーターポート転送抑制機能を有効	ip igmp snooping mrouter-port data-suppression enable
  LAN/SFPポート	フロー制御を有効	flowcontrol both
  	MRUの設定	mru 1522
  	L2MSフィルターを無効	l2ms filter disable
  	BPDUフィルターを無効	spanning-tree bpdu-filter disable
  	EEEを無効	eee disable
  	LLDPの送受信を有効	set lldp enable txrx
  	LLDPの基本管理TLVを送信	tlv-select basic-mgmt
  	PTPを無効	ptp disable

4.4 SDVoEプリセット

SDVoEプリセットは、SDVoE用に最適化された設定で以下のコマンドが適用されます。

• SDVoEプリセットで適用されるコマンド一覧

  設定対象	機能	コマンド
  システム全体	フロー制御を無効	flowcontrol disable
  	QoSを無効	qos disable
  	リンクローカルマルチキャストを常時転送	l2-unknown-mcast forward link-local
  	LLDPを有効	lldp run
  	PTPを無効	ptp disable
  VLANインターフェース	IPアドレスの設定	ip address dhcp auto-ip enable
  	未知のマルチキャストを破棄	l2-unknown-mcast discard
  	IGMPスヌーピングを有効	ip igmp snooping enable
  	IGMPスヌーピングのバージョンの設定	ip igmp snooping version 2
  	IGMPスヌーピングの高速脱退を有効	ip igmp snooping fast-leave auto-assignment
  	IGMPクエリー送信機能を有効	ip igmp snooping querier
  	IGMPクエリー送信間隔の設定	ip igmp snooping query-interval 60
  	IGMPレポート抑制機能を無効	ip igmp snooping report-suppression disable
  	IGMPレポート転送機能を有効	ip igmp snooping report-forward enable
  	IGMPパケットのTTL値検証機能を無効	ip igmp snooping check ttl disable
  	IGMPパケットのRA検証機能を無効	ip igmp snooping check ra disable
  	IGMPパケットのToS検証機能を無効	ip igmp snooping check tos disable
  	マルチキャストルーターポート転送抑制機能を有効	ip igmp snooping mrouter-port data-suppression enable
  LAN/SFPポート	フロー制御を無効	flowcontrol disable
  	MRUの設定	mru 9216
  	L2MSフィルターを無効	l2ms filter disable
  	BPDUフィルターを無効	spanning-tree bpdu-filter disable
  	EEEを無効	eee disable
  	LLDPの送受信を有効	set lldp enable txrx
  	LLDPの基本管理TLVを送信	tlv-select basic-mgmt
  	PTPを無効	ptp disable

5 DIPスイッチの状態確認

現在のDIPスイッチの状態を確認したい場合は、 show dipsw コマンド、または、 WebGUIのダッシュボード画面 で確認することができます。
なお、コンソールやWebGUIで本製品にログインした場合、一部の設定が自動保存されるため工場出荷状態ではなくなります。

• show dipswコマンド実行例


  Yamaha>show dipsw
  [Startup status]
     DIPSW  |   1   2   3   4   5   6   7   8
  --------------------------------------------
     Status | OFF OFF OFF OFF OFF OFF  ON  ON
  --------------------------------------------
       Preset type : Normal
       L2MS        : ON
       LED         : ON

  [Current status]
     DIPSW  |   1   2   3   4   5   6   7   8
  --------------------------------------------
     Status | OFF OFF OFF OFF OFF OFF  ON  ON
  --------------------------------------------
       Preset type : Normal
       L2MS        : ON
       LED         : ON


6 関連コマンド

関連コマンドについて、以下に示します。
詳細は、コマンドリファレンスを参照してください。

• 関連コマンド一覧

  操作項目	操作コマンド
  DIPスイッチの状態表示	show dipsw

7 注意事項

• プリセットは、本製品をAVoIPネットワーク専用のスイッチとして使用することを想定しています。
  提供しているプリセットはあくまで簡易的な設定であり、設定を変更することはできません。設定を変更したい場合は、コンソールやWebGUIで本製品にログインし適切に設定する必要があります。

• プリセットを適用させるためには、本製品が工場出荷状態である必要があります。

• コンソールやWebGUIで本製品にログインした場合、ログインパスワード変更などにより設定が自動で保存されるため、工場出荷状態ではなくなります。

• 初期管理ユーザーのパスワードが初期値の場合、いくつかのアクセス制限があります。詳細は ログインセキュリティー および ユーザーアカウント管理 を参照してください。

• 起動時のDIPスイッチの状態に応じてプリセットを適用するため、起動後にDIPスイッチを変更させてもプリセットは切り替わりません。

• スタック機能が有効になっている場合、プリセットは使用できません。

8 関連文書

• ProAV設定
• ログインセキュリティー
• ユーザーアカウント管理

9 商標名称について

• Dante™は、 Audinate Pty Ltd. の登録商標です。
• NDI®は Vizrt NDI AB の登録商標です。
• SDVoE™およびSDVoEロゴは、SDVoE Allianceの商標です。
