リンクアグリゲーション

1 機能概要
2 用語の定義
- LACP
- ロードバランス
3 機能詳細
4 関連コマンド
5 コマンド実行例
- 5.1 スタティック論理インターフェースの設定
- 5.2 LACP 論理インターフェースの設定
6 注意事項
7 関連文書

1 機能概要

リンクアグリゲーションは、ネットワーク機器間を接続する複数のLAN/SFPポートを束ねて、一つの論理インターフェースとして扱う機能です。
リンクアグリゲーションは、複数の通信が発生する場合に有効な技術です。束ねた回線内でロードバランス機能を利用することで通信を分散させることができます。
また、リンクアグリゲーションで束ねた1つのLAN/SFPポートで障害が発生し、通信不可になった場合でも残りのポートで通信を継続します。

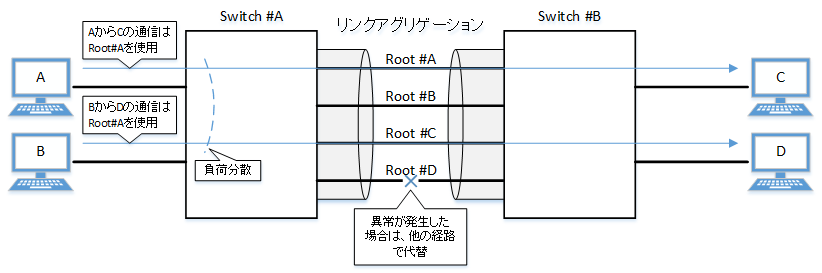

リンクアグリゲーション機能概要

本製品で提供するリンクアグリゲーションについて以下に示します。

リンクアグリゲーション提供機能

提供機能	内　容
スタティックリンクアグリゲーション	束ねるLAN/SFPポートを手動で設定するリンクアグリゲーション。 LAN/SFPポートがリンクアップしたタイミングで論理インターフェースとして動き始めます。
LACPリンクアグリゲーション	LAN/SFPポートを束ねるのに LACP を利用するリンクアグリゲーション。接続機器間でLACPによるネゴシエーションが成功すると、論理インターフェースとして動き始めます。

2 用語の定義

LACP

Link Aggregation Control Protocol の略。IEEE802.1AX-2008 で標準化されている技術。
EtherChannel とも言われることがある。

IEEE 802.1AX-2008 Link Aggregation Task Force

ロードバランス

論理インターフェースに所属している LAN/SFPポート間で転送フレームを分散する機能。
分散するためのルールとしてフレーム内の L2/L3/L4 情報を使用する。

3 機能詳細

3.1 スタティック/LACP リンクアグリゲーション共通仕様

本スイッチのスタティック/LACP リンクアグリゲーションの共通仕様について、以下に示します。

本スイッチのリンクアグリゲーションは、スタティック／LACPの両方を合わせて、 16インターフェース 定義することができます。
また、1つの論理インターフェースに対して 最大8つのLAN/SFPポート を所属させることができます。
収容するLAN/SFPポートは、以下の設定が同じである必要があります。
- ポートの動作
- ポートのモード (アクセス / トランク(ネイティブVLAN設定含む))
- 所属しているVLAN
- 所属しているマルチプルVLANグループ
以下の設定については、収容するLAN/SFPポート間で統一することを推奨します。
- 通信速度 / 通信モード
- フロー制御
- ストーム制御
- L2MSフィルター / non-L2MSフィルター
論理インターフェースに対して、以下の操作を行うことができます。
- 説明文の追加 (description コマンド)
- インターフェースの有効化/無効化 (shutdown コマンド)
- VLAN、マルチプルVLANの設定
- ポート認証の設定
port-channel load-balance コマンドで、ロードバランスのルールを以下の中から選択することができます。
ロードバランスの設定は全論理インターフェース共通の設定となります。
デフォルト設定値は、 宛先/送信元MACアドレス です。
- 宛先MACアドレス
- 送信元MACアドレス
- 宛先/送信元MACアドレス
- 宛先IPアドレス
- 送信元IPアドレス
- 宛先/送信元IPアドレス
- 宛先ポート番号
- 送信元ポート番号
- 宛先/送信元ポート番号
- 受信インターフェース

3.2 スタティックリンクアグリゲーション仕様

スタティックリンクアグリゲーションの動作仕様について、以下に示します。

スタティック論理インターフェースのインターフェース番号は、 1 ～ 8 の範囲で付与することができます。
LAN/SFPポートをスタティック論理インターフェースに所属させるには、 static-channel-group コマンドで行います。
- スタティック論理インターフェースが存在しないインターフェース番号に対してLAN/SFPポートを所属させると、新たに論理インターフェースが生成されます。
- スタティック論理インターフェースからLAN/SFPポートを脱退させた結果、所属するポートが無くなった場合、該当論理インターフェースが削除されます。
- 1つのLAN/SFPポートを複数の論理インターフェースに所属させることはできません。
- また、ポートミラーリングのミラーポートとして使用しているLAN/SFPポートは、スタティック論理インターフェースに所属させることができません。
スタティック論理インターフェースの状態表示は、 show static-channel-group コマンドで行います。

3.3 LACP リンクアグリゲーション

LACP リンクアグリゲーションの動作仕様について、以下に示します。
スタティックリンクアグリゲーションとの共通仕様については、 3.1 スタティック/LACPリンクアグリゲーション共通仕様 を参照願います。

LACP論理インターフェースのインターフェース番号は、 1 ～ 8 の範囲で付与することができます。
LAN/SFPポートをLACP論理リンクインターフェースに所属させるには、 channel-group コマンドで行います。
- LAN/SFPポートを所属させる際、以下の 動作モード を指定します。(アクティブモードの指定を推奨します)
  - アクティブモード
    LACPフレームを自発的に送信し、対向機器のポートとネゴシエーションを開始します。
  - パッシブモード
    LACPフレームを自発的に送信しないで、対向機器からのフレームを受信した場合に送信します。
- LACP論理インターフェースが存在しないインターフェース番号に対してLAN/SFPポートを所属させると、新たに論理インターフェースが生成されます。
- LACP論理インターフェースからLAN/SFPポートを脱退させた結果、所属するポートが無くなった場合、該当論理インターフェースが削除されます。
LACP論理インターフェースの動作に影響を与えるパラメータについて、以下に示します。
- LACP タイムアウト
  LACP タイムアウトは、対向機器からのLACP フレームを受信できなかった場合にダウンしたと判断するための時間です。
  lacp timeout コマンドで、 Long (90秒) または Short (3秒) のどちらかを指定します。
  LACP タイムアウト値は、LACP フレームに格納されて対向機器に送信されます。
  フレームを受信した対向機器は、格納されたLACPタイムアウトの 1/3の間隔 でLACPフレームを送信するようになります。
  なお、論理インターフェース生成時の初期値は、 Long (90秒) となります。
- LACP システム優先度
  LACP システム優先度は、対向機器との間で 論理インターフェースの制御をどちらの機器で行うのか を決める際に使用します。対向機器との間で LACP システム優先度 と MACアドレス (この組み合わせを システムID と呼びます) を交換し、LACP システム優先度の高い機器が制御権を持ちます。 LACP システム優先度が同じ場合はMACアドレスの小さい機器が制御権を持ちます。
  制御権を持つ機器は、論理インターフェースに所属するどのLAN/SFPポートを有効(Active)にするのかを決定します。
  LACP システム優先度は、 lacp system-priority コマンドで 1 ～ 65,535 の範囲で指定することができ、小さいほど優先度が高くなります。なお、論理インターフェース生成時の初期値は 32,768 (0x8000) が設定されます。
- LACP ポート優先度
  LACP ポート優先度は、 論理インターフェースに所属する LAN/SFPポートのアクティブ/スタンバイの制御 に使用します。論理インターフェースに所属するLAN/SFPポートが最大数 (8ポート) より多い場合に LACP ポート優先度 に基づいてポートの状態を制御します。
  LACP ポート優先度 が同じ場合は ポート番号 の小さいポートを優先します。
  LACP ポート優先度は、 lacp port-priority コマンドで、 1～65535 の範囲で指定することができ、値が小さいほど優先度が高くなります。なお、LACP ポート優先度の初期値は 32,768 (0x8000) が設定されます。
通信速度の異なるLAN/SFPポートが同一論理インターフェースに所属している場合の動作について、以下に示します。
- 通信速度が混在する場合の動作
  - 所属ポート内で最初にリンクアップしたポートと同じ通信速度のポートのみをアクティブにします。
    - 通信速度が異なる他のポートはスタンバイのままとします。
    - オートネゴシエーションに設定されている場合、所属ポート内で最初にネゴシエーションした結果と同じ通信速度のポートのみをアクティブにします。
  - 最初にリンクアップしたポート群が全てリンクダウンしたとき、LACP論理インターフェースもリンクダウンします。
LACP論理インターフェースの状態は、 show etherchannel コマンドで確認できます。
- 所属ポートのアクティブ状態は、 show etherchannel status detail コマンドで確認できます。

4 関連コマンド

関連コマンドについて、以下に示します。
コマンドの詳細は、コマンドリファレンスを参照してください。

操作項目	操作コマンド
スタティック論理インターフェースの設定	static-channel-group
スタティック論理インターフェースの状態表示	show static-channel-group
LACP論理インターフェースの設定	channel-group
LACP システム優先度の設定	lacp system-priority
LACP ポート優先度の設定	lacp port-priority
LACP システム優先度の表示	show lacp sys-id
LACP タイムアウトの設定	lacp timeout
LACP パケットカウンタのクリア	clear lacp
LACP パケットカウンタの表示	show lacp counters
LACP論理インターフェースの状態表示	show etherchannel
ロードバランス機能のルールの設定	port-channel load-balance

5 コマンド実行例

5.1 スタティック論理インターフェースの設定

L2スイッチ間の通信のために、LAN/SFPポート4本を使用したリンクアグリゲーションを設定します。

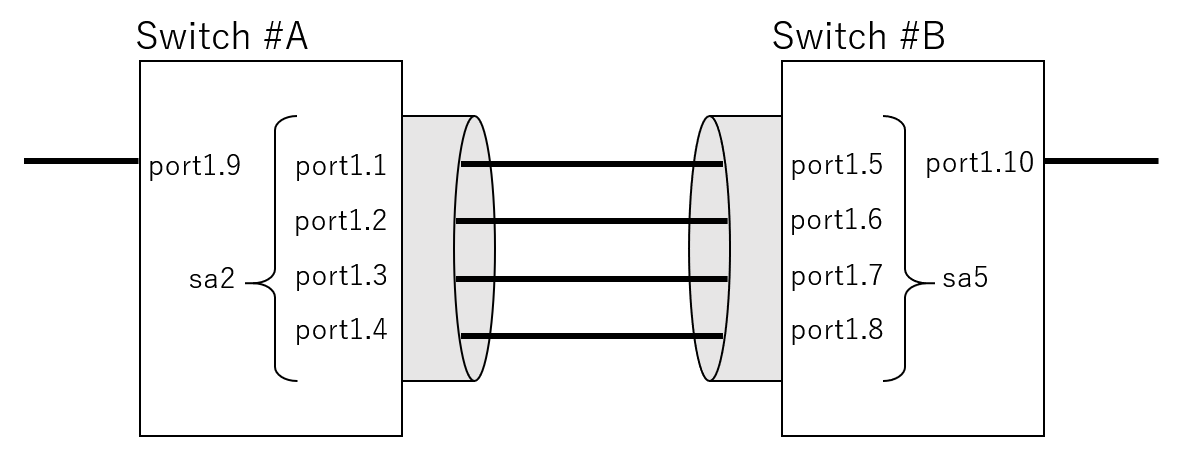

スタティック論理インターフェースの設定例

リンクアグリゲーションはスタティック設定とします。
論理インターフェース番号は、スイッチA: #2 、スイッチB: #5 とします。
論理インターフェースに所属するLAN/SFPポートはすべてアクセスポートとし、VLAN #1000 に所属します。

[スイッチA] VLAN #1000 を定義し、LAN/SFPポート(#1, #2, #3, #4, #9)を所属させます。
あわせて、LAN/SFPポート(#1, #2, #3, #4)を論理インターフェース #2 に所属させます。

Yamaha(config)#vlan database ... (VLAN-ID #1000 の定義)
Yamaha(config-vlan)#vlan 1000
Yamaha(config-vlan)#exit
Yamaha(config)#interface port1.9 ... (LAN/SFPポート #9 の設定)
Yamaha(config-if)#switchport access vlan 1000 ... (アクセスポートに設定し、VLAN #1000 に所属させる)
Yamaha(config-if)#interface port1.1 ... (LAN/SFPポート #1 の設定)
Yamaha(config-if)#switchport access vlan 1000 ... (アクセスポートに設定し、VLAN #1000 に所属させる)
Yamaha(config-if)#static-channel-group 2 ... (論理インターフェース #2 に所属させる)
Yamaha(config-if)#interface port1.2
Yamaha(config-if)#switchport access vlan 1000
Yamaha(config-if)#static-channel-group 2
Yamaha(config-if)#interface port1.3
Yamaha(config-if)#switchport access vlan 1000
Yamaha(config-if)#static-channel-group 2
Yamaha(config-if)#interface port1.4
Yamaha(config-if)#switchport access vlan 1000
Yamaha(config-if)#static-channel-group 2

[スイッチA] 論理インターフェース #2 の設定状態を確認します。

Yamaha#show static-channel-group
% Static Aggregator: sa2
% Member:
   port1.1
   port1.2
   port1.3
   port1.4

[スイッチB] VLAN #1000 を定義し、LAN/SFPポート(#5, #6, #7, #8, #10)を所属させます。
あわせて、LAN/SFPポート(#5, #6, #7, #8)を論理インターフェース #5 に所属させます。

Yamaha(config)#vlan database
Yamaha(config-vlan)#vlan 1000
Yamaha(config-vlan)#exit
Yamaha(config)#interface port1.10
Yamaha(config-if)#switchport access vlan 1000
Yamaha(config-if)#interface port1.5
Yamaha(config-if)#switchport access vlan 1000
Yamaha(config-if)#static-channel-group 5
Yamaha(config-if)#interface port1.6
Yamaha(config-if)#switchport access vlan 1000
Yamaha(config-if)#static-channel-group 5
Yamaha(config-if)#interface port1.7
Yamaha(config-if)#switchport access vlan 1000
Yamaha(config-if)#static-channel-group 5
Yamaha(config-if)#interface port1.8
Yamaha(config-if)#switchport access vlan 1000
Yamaha(config-if)#static-channel-group 5

[スイッチB] 論理インターフェース #5 の設定状態を確認します。

Yamaha#show static-channel-group
% Static Aggregator: sa5
% Member:
   port1.5
   port1.6
   port1.7
   port1.8

[スイッチA] 論理インターフェースを有効化します。

Yamaha(config)#interface sa2 ... (論理インターフェース #2 の設定)
Yamaha(config-if)#no shutdown ... (論理インターフェースの有効化)

[スイッチB] 論理インターフェースを有効化します。

Yamaha(config)#interface sa5 ... (論理インターフェース #5 の設定)
Yamaha(config-if)#no shutdown ... (論理インターフェースの有効化)

[スイッチA] 論理インターフェースの状態を確認します。

Yamaha#show interface sa2
Interface sa2
  Link is UP
  Hardware is AGGREGATE
  MRU 1522
  BPDU pass-through: Enabled
  EAP pass-through: Enabled
  Description:
  ifIndex 4502
  Vlan info :
    Switchport mode        : access
    Ingress filter         : enable
    Acceptable frame types : all
    Default Vlan           : 1000
    Configured Vlans       : 1000
  Interface counter:
    input  packets                        : 2109
           bytes                          : 211698
           drops                          : 0
           broadcast-and-multicast-packets: 2109
    output packets                        : 24
           bytes                          : 2952
           drops                          : 0
           broadcast-and-multicast-packets: 24

[スイッチB] 論理インターフェースの状態を確認します。

Yamaha#show interface sa5
Interface sa5
  Link is UP
  Hardware is AGGREGATE
  MRU 1522
  BPDU pass-through: Enabled
  EAP pass-through: Enabled
  Description:
  ifIndex 4505
  Vlan info :
    Switchport mode        : access
    Ingress filter         : enable
    Acceptable frame types : all
    Default Vlan           : 1000
    Configured Vlans       : 1000
  Interface counter:
    input  packets                        : 24
           bytes                          : 2952
           drops                          : 0
           broadcast-and-multicast-packets: 24
    output packets                        : 2109
           bytes                          : 211698
           drops                          : 0
           broadcast-and-multicast-packets: 2109

5.2 LACP 論理インターフェースの設定

スイッチ間の通信のために、LAN/SFPポート4本を使用したリンクアグリゲーションを設定します。

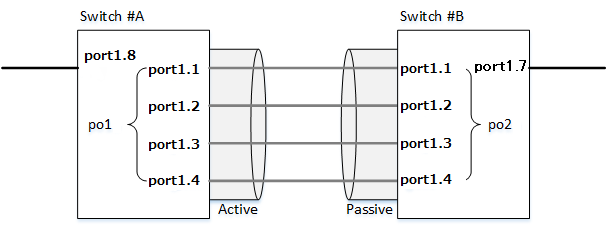

LACP論理インターフェースの設定例

リンクアグリゲーションには LACP を使用します。
論理インターフェース番号は、スイッチA: #1 、スイッチB: #2 とします。
スイッチAの論理インターフェースを アクティブ状態 に、スイッチBの論理インターフェースを パッシブ状態 にします。
論理インターフェースに所属するLAN/SFPポートはすべてアクセスポートとし、VLAN #1000 に所属します。
ロードバランスは、宛先/送信元IPアドレスを設定します。

[スイッチA] VLAN #1000 を定義し、LAN/SFPポート(#1, #2, #3, #4, #8)を所属させます。
あわせて、LAN/SFPポート(#1, #2, #3, #4)を アクティブ状態 で 論理インターフェース #1 に所属させます。

Yamaha(config)#vlan database
Yamaha(config-vlan)#vlan 1000 ... (VLAN #1000 の定義)
Yamaha(config-vlan)#exit
Yamaha(config)#interface port1.8
Yamaha(config-if)#switchport access vlan 1000 ... (アクセスポートに設定し、VLAN #1000 に所属させる)
Yamaha(config-if)#interface port1.1
Yamaha(config-if)#switchport access vlan 1000 ... (アクセスポートに設定し、VLAN #1000 に所属させる)
Yamaha(config-if)#channel-group 1 mode active ... (論理インターフェース #1 に アクティブ状態 で所属させる)
Yamaha(config-if)#interface port1.2
Yamaha(config-if)#switchport access vlan 1000
Yamaha(config-if)# channel-group 1 mode active
Yamaha(config-if)#interface port1.3
Yamaha(config-if)#switchport access vlan 1000
Yamaha(config-if)# channel-group 1 mode active
Yamaha(config-if)#interface port1.4
Yamaha(config-if)#switchport access vlan 1000
Yamaha(config-if)# channel-group 1 mode active

[スイッチA] 論理インターフェース #1 の設定状態を確認します。

Yamaha#show etherchannel
% Lacp Aggregator: po1
% Load balancing: src-dst-mac
% Member:
   port1.1
   port1.2
   port1.3
   port1.4
Yamaha#show lacp sys-id ... (LACP システムID の確認: デフォルト値の設定(0x8000)になっている)
% System 8000,00-a0-de-ae-b9-1f

[スイッチB] VLAN #1000 を定義し、LAN/SFPポート(#1, #2, #3, #4, #7)を所属させます。
あわせて、LAN/SFPポート(#1, #2, #3, #4)を パッシブ状態 で 論理インターフェース #2 に所属させます。

Yamaha(config)#vlan database
Yamaha(config-vlan)#vlan 1000 ... (VLAN #1000 の定義)
Yamaha(config-vlan)#exit
Yamaha(config)#interface port1.7
Yamaha(config-if)#switchport access vlan 1000 ... (アクセスポートに設定し、VLAN #1000 に所属させる)
Yamaha(config-if)#interface port1.1
Yamaha(config-if)#switchport access vlan 1000 ... (アクセスポートに設定し、VLAN #1000 に所属させる)
Yamaha(config-if)#channel-group 2 mode passive ... (論理インターフェース #2 に パッシブ状態 で所属させる)
Yamaha(config-if)#interface port1.2
Yamaha(config-if)#switchport access vlan 1000
Yamaha(config-if)# channel-group 2 mode passive
Yamaha(config-if)#interface port1.3
Yamaha(config-if)#switchport access vlan 1000
Yamaha(config-if)# channel-group 2 mode passive
Yamaha(config-if)#interface port1.4
Yamaha(config-if)#switchport access vlan 1000
Yamaha(config-if)# channel-group 2 mode passive

[スイッチB] 論理インターフェース #2 の設定状態を確認します。

Yamaha#show etherchannel
% Lacp Aggregator: po2
% Load balancing: src-dst-mac
% Member:
   port1.1
   port1.2
   port1.3
   port1.4
Yamaha#show lacp sys-id ... (LACP システムID の確認: デフォルト値の設定(0x8000)になっている)
% System 8000,00-a0-de-ae-b8-7e

[スイッチA] のロードバランスを宛先/送信元IPアドレスに設定します。

Yamaha(config)#port-channel load-balance src-dst-ip ... (ロードバランスを設定)
Yamaha(config)#interface po1  ... (論理インターフェース #1 の設定)
Yamaha(config-if)#no shutdown ... (論理インターフェースの有効化)

[スイッチB] のロードバランスを宛先/送信元IPアドレスに設定し、有効化します。

Yamaha(config)#port-channel load-balance src-dst-ip ... (ロードバランスを設定)
Yamaha(config)#interface po2  ... (論理インターフェース #2 の設定)
Yamaha(config-if)#no shutdown ... (論理インターフェースの有効化)

[スイッチA] 論理インターフェースの状態を確認します。

Yamaha#show interface po1
Interface po1
  Link is UP
  Hardware is AGGREGATE
  MRU 1522
  BPDU pass-through: Enabled
  EAP pass-through: Enabled
  Description:
  ifIndex 4601
  Vlan info:
    Switchport mode         : access
    Ingress filter          : enable
    Acceptable frame types  : all
    Default Vlan            : 1000
    Configured Vlans        : 1000
  Interface counter:
    input  packets                        : 185
           bytes                          : 14784
           drops                          : 0
           broadcast-and-multicast-packets: 185
    output packets                        : 185
           bytes                          : 14752
           drops                          : 0
           broadcast-and-multicast-packets: 185
Yamaha#
Yamaha#show lacp-counter
 Traffic statistics
Port       LACPDUs         Marker         Pckt err
        Sent    Recv    Sent    Recv    Sent    Recv
Aggregator po1   , ID 4601
port1.1  45      44      0       0       0       0
port1.2  50      51      0       0       0       0
port1.3  45      47      0       0       0       0
port1.4  47      47      0       0       0       0

[スイッチB] 論理インターフェースの状態を確認します。
リンクアップし、フレームの送受信が開始されていることを確認します。

Yamaha#show interface po2
Interface po2
  Link is UP
  Hardware is AGGREGATE
  MRU 1522
  BPDU pass-through: Enabled
  EAP pass-through: Enabled
  Description:
  ifIndex 4602
  Vlan info:
    Switchport mode         : access
    Ingress filter          : enable
    Acceptable frame types  : all
    Default Vlan            : 1000
    Configured Vlans        : 1000
  Interface counter:
    input  packets                        : 277
           bytes                          : 21368
           drops                          : 0
           broadcast-and-multicast-packets: 277
    output packets                        : 277
           bytes                          : 21408
           drops                          : 0
           broadcast-and-multicast-packets: 277
Yamaha#
Yamaha#show lacp-counter
 Traffic statistics
Port       LACPDUs         Marker         Pckt err
        Sent    Recv    Sent    Recv    Sent    Recv
Aggregator po2   , ID 4602
port1.1  16      16      0       0       0       0
port1.2  22      20      0       0       0       0
port1.3  20      18      0       0       0       0
port1.4  21      19      0       0       0       0

6 注意事項

特になし。

7 関連文書

インターフェース基本機能

トップへ戻る
