スイッチ制御GUIのスナップショット機能について説明します。

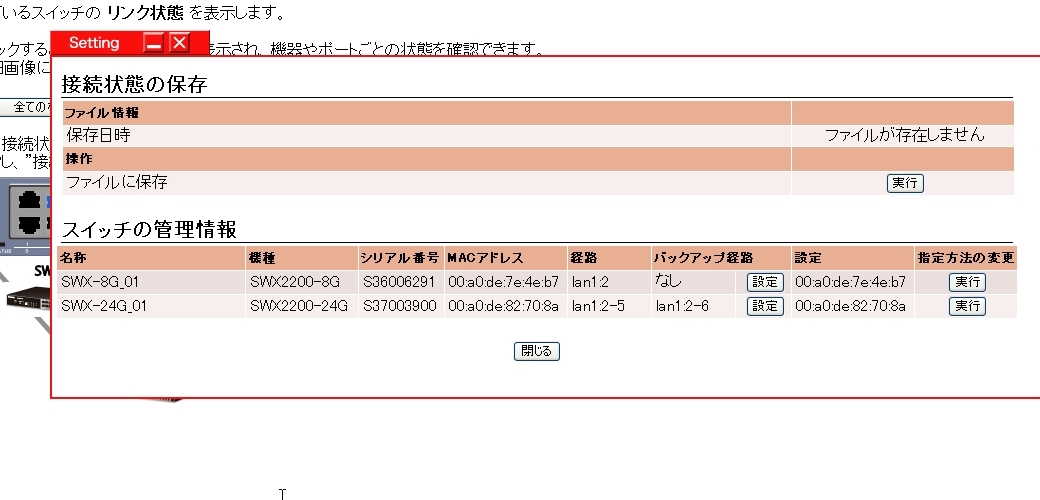

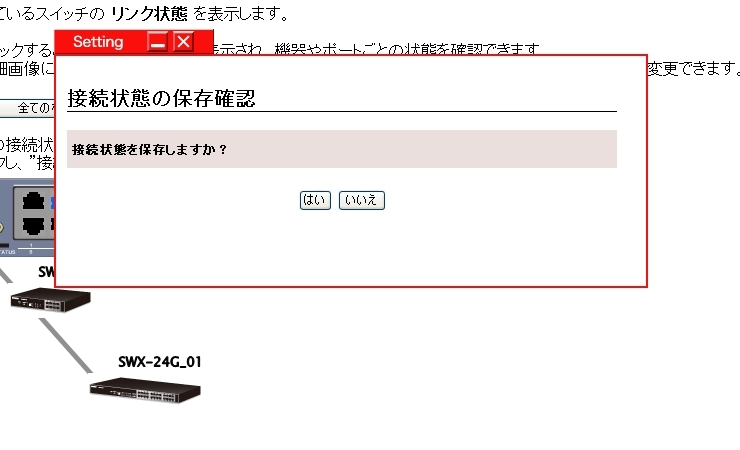

ファイルに保存したネットワークの接続状態を変更したい場合は、再度上記手順を行うことでファイルを更新することができます。
ネットワークの接続状態はRTFS領域のルートディレクトリ '/' に"snapshot_(インターフェース名).txt"というファイル名で保存されます。
本機能に対応しているルーターのGUIでは、[スイッチ制御(スイッチの管理トップページ)]のページ上部にメッセージが表示されます。
検出される異常 | 警告メッセージ |
---|---|
ファイル内に情報が存在しないスイッチが、接続されている | 登録されていないスイッチがあります。 |
ファイル内に情報が存在するスイッチが、接続されていない | 見つからないスイッチがあります。 |
機器間の接続ポートが、ファイルに保存されている接続状態と異なっている | 接続ポートが異なるスイッチがあります。 |
ルーターが対応していないため、正しく認識できない機器が接続されている | ルーターが非対応のため操作できない機器があります。 |
ループを検出した | ループが発生しているスイッチがあります。 |
スイッチのファン異常を検出した | ファンが停止しているスイッチがあります。 |
異常を検出したスイッチのアイコンでは、マウスカーソルを合わせると表示されるポップアップメッセージにも警告メッセージが表示されます。
1つの機器で複数の異常を同時に検出した場合、表の上から優先的に警告メッセージが表示されます。
複数の機器で異常を同時に検出した場合、ルーターに近い機器で検出した異常に対する警告メッセージが表示されます。
