$Date: 2014/11/21 01:29:10 $
本ページではRTX1210の帯域制御の性能について説明します。
帯域制御を実現するためには通常のルーティング処理に加えて、内部キューイ ング処理やパケット送出タイミング処理等が必要となり、それらのオーバーヘッ ドが発生します。このため制御可能な速度域の限界が生じます。
ショートパケットはロングパケットと比較してルーティング等のQoS以外の内 部処理負荷も高いので、ショートパケットが多く流れる環境下では帯域制御が 可能な実効速度が低下します。
またクラスの数が多い場合はキュー処理に時間を要しますので、制御が可能と なる速度が低下します。
なお受信負荷が高い場合には受信側での取りこぼしが発生し、送信側での制御 の効果が現れませんので注意が必要です。例えばRTX1210ではLAN1側スイッチ ングハブの複数のポートからルーターのLAN1の受信に対して同時に負荷を与えら れますが、この時LAN1の受信処理能力をオーバーしパケットロスが生じる可能 性があります。ロスパケットの有無は show status lan1 コマンドで確認でき ます。パケットロスが生じる場合には、インタフェースの出力側で行われる帯 域制御の効果を期待することはできません。

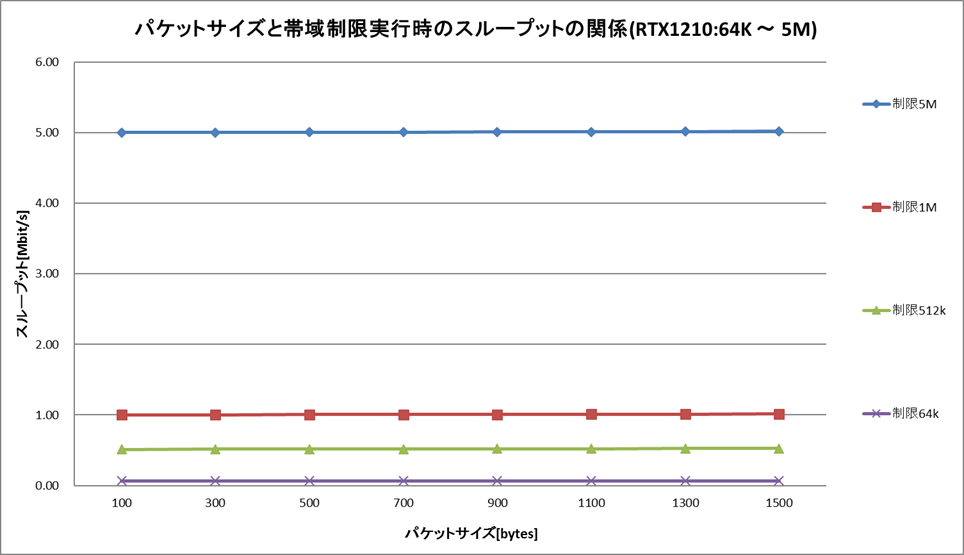

性能限界と帯域制御が有効に機能する速度の目安を示すため、パケットサイズ と帯域制御実行時のスループットの関係を示します。
各帯域設定値のスループット曲線が性能上限を示し、これよりも下が制御可能 な領域となります。
[リビジョン] Rev.14.01.05 [config] ip lan1 address 192.168.0.1/24 queue lan2 type shaping queue lan2 class filter list 1 queue lan2 class property 2 bandwidth=XXX ip lan2 address 192.168.1.1/24 queue class filter 1 2 ip * * * * *
帯域制限値 [Mbit/s]
赤字は受信オーバーフローが発生したことを示す。
config bandwidth= | 1000m | 900m | 800m | 700m | 600m | 500m | 400m | 300m | 200m | 100m | 90m | 80m | 70m | 60m | 50m | 40m | 30m | 20m | 10m | 5m | 1m | 512k | 64k |
Frame Size [bytes] |
[Mbit/s] | ||||||||||||||||||||||
100 | 226.02 | 226.27 | 225.66 | 226.94 | 227.90 | 227.58 | 228.05 | 228.86 | 200.31 | 100.07 | 90.10 | 80.01 | 70.07 | 60.10 | 50.03 | 40.01 | 30.02 | 20.01 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
300 | 648.03 | 649.53 | 647.57 | 651.19 | 603.14 | 502.74 | 400.42 | 300.96 | 200.07 | 100.04 | 90.06 | 80.02 | 70.03 | 60.05 | 50.01 | 40.01 | 30.02 | 20.01 | 10.01 | 5.00 | 1.00 | 0.51 | 0.07 |
500 | 961.54 | 902.38 | 801.06 | 701.98 | 600.91 | 501.72 | 400.14 | 300.47 | 200.08 | 100.02 | 90.04 | 80.03 | 70.05 | 60.03 | 50.02 | 40.02 | 30.02 | 20.02 | 10.02 | 5.01 | 1.00 | 0.52 | 0.07 |
700 | 972.22 | 900.70 | 800.68 | 701.84 | 601.06 | 501.27 | 400.11 | 300.24 | 200.06 | 100.03 | 90.03 | 80.03 | 70.04 | 60.04 | 50.02 | 40.02 | 30.02 | 20.02 | 10.02 | 5.01 | 1.01 | 0.52 | 0.07 |
900 | 978.26 | 902.48 | 800.45 | 700.98 | 601.45 | 500.78 | 400.12 | 300.37 | 200.07 | 100.04 | 90.06 | 80.04 | 70.04 | 60.04 | 50.03 | 40.03 | 30.03 | 20.03 | 10.03 | 5.01 | 1.01 | 0.52 | 0.07 |
1100 | 982.14 | 902.33 | 800.40 | 700.82 | 601.22 | 500.84 | 400.05 | 300.26 | 200.06 | 100.04 | 90.06 | 80.04 | 70.04 | 60.05 | 50.04 | 40.03 | 30.04 | 20.03 | 10.03 | 5.01 | 1.01 | 0.52 | 0.07 |
1300 | 984.85 | 901.71 | 800.45 | 701.17 | 601.32 | 500.69 | 400.10 | 300.28 | 200.07 | 100.05 | 90.06 | 80.04 | 70.05 | 60.06 | 50.04 | 40.04 | 30.04 | 20.04 | 10.04 | 5.01 | 1.01 | 0.52 | 0.07 |
1500 | 986.84 | 901.29 | 800.41 | 701.21 | 600.75 | 500.51 | 400.11 | 300.20 | 200.05 | 100.05 | 90.06 | 80.05 | 70.06 | 60.05 | 50.05 | 40.05 | 30.05 | 20.05 | 10.04 | 5.02 | 1.01 | 0.53 | 0.07 |
