本ページではRTX1200の優先制御の性能について説明します。
優先制御を実現するためには通常のルーティング処理に加えて、内部キューイ ング処理やパケット送出タイミング処理等が必要となり、それらのオーバーヘッ ドが発生します。このため制御可能な速度域の限界が生じます。
ショートパケットはロングパケットと比較してルーティング等のQoS以外の内 部処理負荷も高いので、ショートパケットが多く流れる環境下では優先制御が 有効に機能する実効速度が低下します。
また優先すべきパケットの種類が多い場合はキュー処理に時間を要しますので、制御が可能と なる速度が低下します。
なお受信負荷が高い場合には受信側での取りこぼしが発生し、送信側での制御 の効果が現れませんので注意が必要です。例えばRTX1200ではLAN1側スイッチ ングハブの複数のポートからルーターのLAN1の受信に対して同時に負荷を与えら れますが、この時LAN1の受信処理能力をオーバーしパケットロスが生じる可能 性があります。ロスパケットの有無は show status lan1 コマンドで確認でき ます。パケットロスが生じる場合には、インタフェースの出力側で行われる優先 制御の効果を期待することはできません。

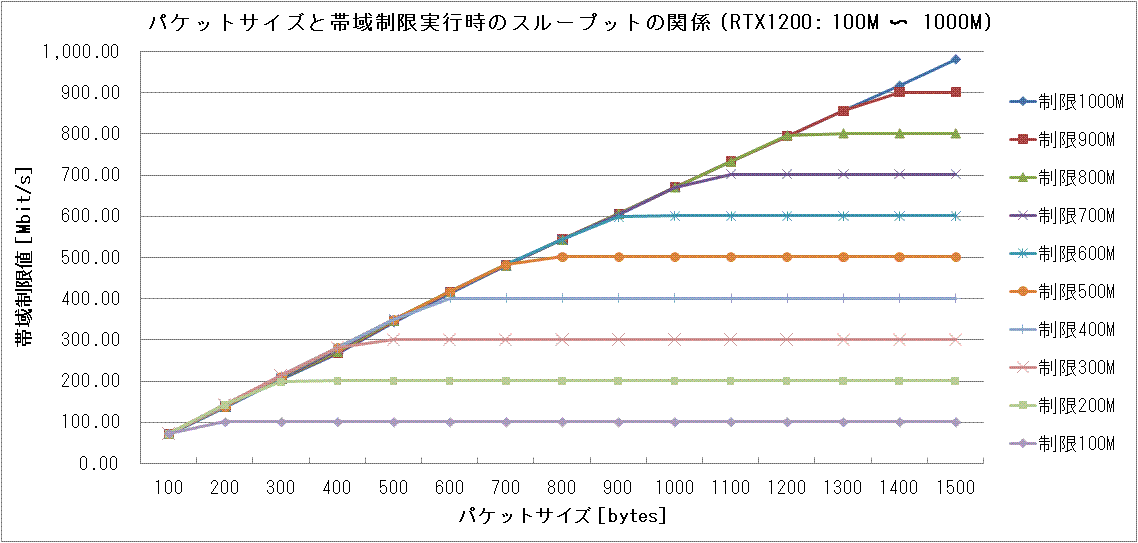

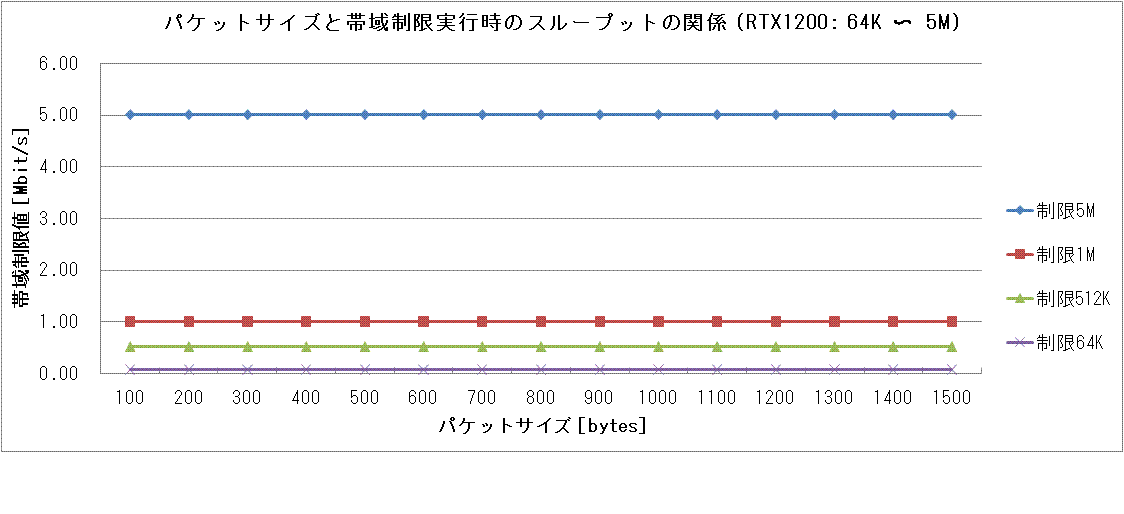

性能限界と優先制御が有効に機能する速度の目安を示すため、パケットサイズ と帯域制限実行時のスループットの関係を示します。
各帯域設定値のスループット曲線が性能上限を示し、これよりも下が制御可能 な領域となります。
[リビジョン] Rev.10.01.11 [config] ip lan1 address 192.168.1.1/24 speed lan2 XXX queue lan2 type priority queue lan2 class filter list 1 ip lan2 address 192.168.2.1/24 queue class filter 1 4 ip * *
帯域制限値 [Mbit/s]
赤字は受信オーバーフローが発生したことを示す。
| config speed | 1000m | 900m | 800m | 700m | 600m | 500m | 400m | 300m | 200m | 100m | 90m | 80m | 70m | 60m | 50m | 40m | 30m | 20m | 10m | 5m | 1m | 512k | 64k |
| Frame Size [bytes] |
[Mbit/s] | ||||||||||||||||||||||
| 100 | 70.34 | 70.40 | 70.45 | 70.48 | 70.49 | 70.40 | 70.47 | 70.51 | 70.84 | 71.74 | 71.76 | 71.23 | 70.00 | 60.00 | 50.00 | 40.00 | 29.60 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 200 | 137.00 | 137.14 | 137.12 | 137.04 | 137.25 | 137.13 | 138.89 | 142.20 | 142.12 | 100.01 | 90.01 | 77.70 | 70.00 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 300 | 204.01 | 204.33 | 204.21 | 204.07 | 206.40 | 209.00 | 211.40 | 211.55 | 197.64 | 100.00 | 89.83 | 80.00 | 70.01 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 400 | 267.12 | 267.35 | 269.80 | 274.45 | 279.13 | 279.80 | 279.40 | 279.84 | 200.00 | 100.00 | 90.01 | 80.00 | 70.00 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 500 | 341.86 | 343.67 | 345.26 | 347.61 | 347.30 | 347.90 | 347.78 | 300.02 | 200.01 | 100.01 | 90.01 | 80.01 | 70.01 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 600 | 412.99 | 415.46 | 415.18 | 414.29 | 414.96 | 415.71 | 400.01 | 300.02 | 200.01 | 100.01 | 90.01 | 80.00 | 70.01 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 700 | 480.44 | 479.57 | 479.24 | 479.46 | 480.29 | 481.67 | 400.01 | 300.01 | 200.01 | 100.00 | 90.01 | 80.00 | 70.01 | 60.01 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 800 | 542.28 | 542.65 | 541.38 | 541.66 | 542.41 | 500.24 | 400.02 | 300.01 | 200.01 | 100.01 | 90.01 | 80.00 | 70.01 | 60.01 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 900 | 604.41 | 604.78 | 604.73 | 604.16 | 597.63 | 500.14 | 400.03 | 300.02 | 200.01 | 100.00 | 90.00 | 80.01 | 70.01 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 1000 | 669.30 | 669.40 | 669.22 | 669.81 | 600.14 | 500.12 | 400.01 | 300.01 | 200.01 | 100.01 | 90.01 | 80.01 | 70.01 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 1100 | 731.52 | 731.81 | 731.56 | 700.34 | 600.01 | 500.14 | 400.03 | 300.02 | 200.01 | 100.01 | 90.01 | 80.01 | 70.01 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 1200 | 793.27 | 794.02 | 795.29 | 700.39 | 600.03 | 500.11 | 400.03 | 300.02 | 200.01 | 100.00 | 90.01 | 80.00 | 70.00 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 1300 | 855.15 | 855.40 | 800.04 | 700.24 | 600.03 | 500.08 | 400.03 | 300.01 | 200.01 | 100.01 | 90.01 | 80.01 | 70.01 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 1400 | 916.15 | 900.34 | 800.02 | 700.40 | 600.07 | 500.09 | 400.02 | 300.02 | 200.01 | 100.01 | 90.01 | 80.00 | 70.00 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.07 |
| 1500 | 980.07 | 900.25 | 800.08 | 700.32 | 600.06 | 500.10 | 400.01 | 300.02 | 200.01 | 100.00 | 90.01 | 80.00 | 70.00 | 60.01 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
