RTX1000、RT57i、RTV700の優先制御の性能には限界があります。
優先制御を実現するためには通常のルーティング処理に加えて、内部キューイ ング処理やパケット送出タイミング処理等が必要となり、それらのオーバーヘッ ドが発生します。このため制御可能な速度域の限界が生じます。
RTX1000、RT57i、RTV700の場合、これらの処理を行い帯域制限設定値に近いス ループットを実現できるのは、最大約30Mbit/sです。
ショートパケットはロングパケットと比較してルーティング等のQoS以外の内 部処理負荷も高いので、ショートパケットが多く流れる環境下では優先制御が 有効に機能する速度が低下します。
また優先すべきパケットの種類が多い場合はキュー処理に時間を要しますので、 制御が可能となる速度が低下します。
なお受信負荷が高い場合には受信側での取りこぼしが発生し、送信側での優先 制御の効果が現れませんので注意が必要です。RTX1000、RT57i、RTV700では LAN1側スイッチングハブの複数のポートからルータのLAN1の受信に対して同時 に負荷を与えられますが、この時LAN1の受信処理能力をオーバーしパケットロ スが生じる可能性があります。ロスパケットの有無はshow status lan1コマン ドで確認できます。パケットロスが生じる場合には、インタフェースの出力側 で行われる優先制御の効果を期待することはできません。

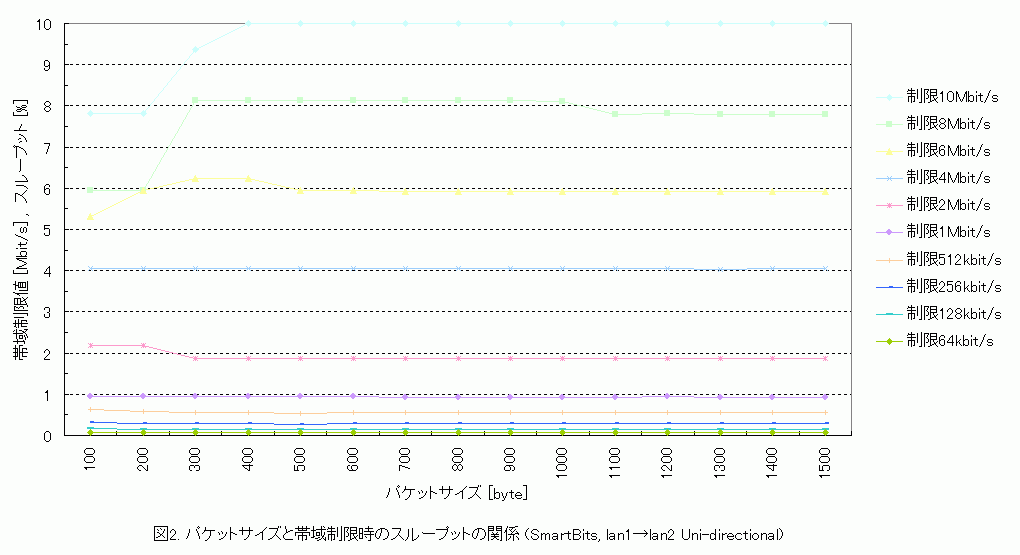

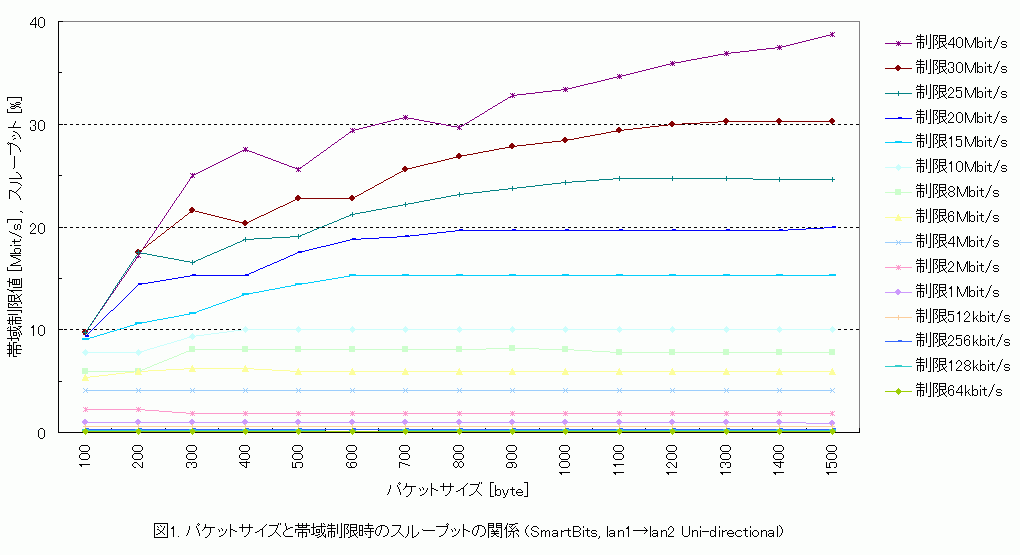

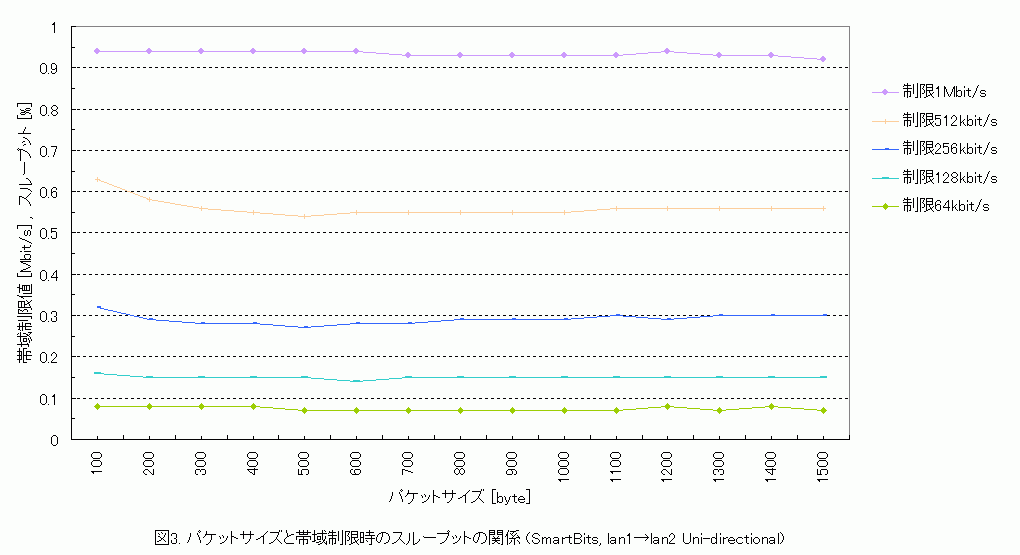

性能限界と優先制御が有効に機能する速度の目安を示すため、パケットサイズ と帯域制限実行時のスループットの関係を示します。各帯域制限設定値のスルー プット曲線よりも下の領域が、能力的に制御が可能な領域となります。

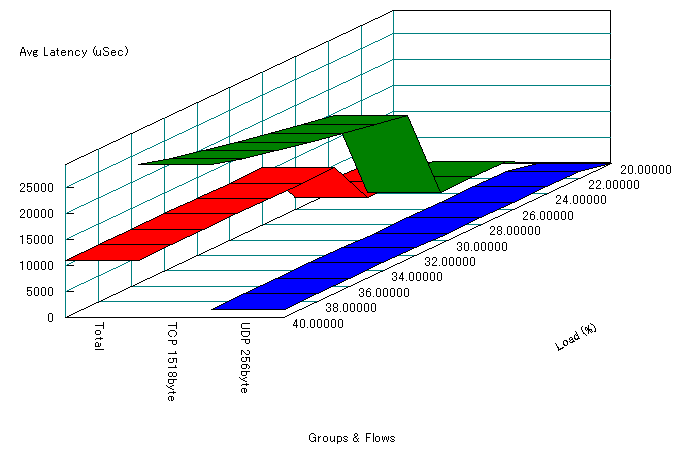

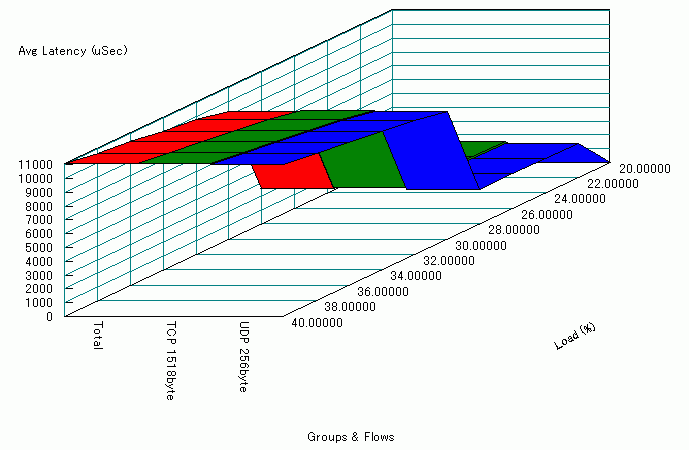

この例では、以下のような条件で測定しています。優先制御を行わない場合は UDPパケットのロス及びレイテンシは TCP と同じですが、優先制御を行うこと でUDPパケットのロスとレイテンシが抑えられることが分かります
| ip lan1 address 192.168.0.1/24 |
| speed lan2 30000000 |
| ip lan2 address 192.168.1.1/24 |
| ip lan1 address 192.168.0.1/24 |
| speed lan2 30000000 |
| queue lan2 type priority |
| queue lan2 class filter list 1 |
| ip lan2 address 192.168.1.1/24 |
| queue class filter 1 4 ip * * udp * * |
