WLX402 反射板の効果

本ドキュメントでは放射される電波の方向を、製品面で説明します。

オモテ面　
WLX402において、ヤマハロゴが記載している面です。
ウラ面　
WLX402において、反射板やマウントキットを取付ける面です。
側面
WLX402において、ランプのある面、セキュリティスロットのある面、コネクタのある面を総じて側面と記載します。

               Fig.1 本資料における製品面の定義

                          Fig.2 設置時の注意点

反射板を装着することで、製品オモテ面のアンテナ利得を増加させ、ウラ面の利得を小さくします。
WLX402は反射板を装着することで、Fig.1のように指向性が変化します。

    Fig.3 WLX402オモテ面、ウラ面のアンテナ指向性(5GHz帯)

反射板による変化量は以下の特徴があります。

• 製品オモテ面方向(0-80°,290-360°)で3dB程度利得を大きくする
• ウラ面方向(90-270°)で利得を小さくする。効果の大きい方向では、10dB以上小さくする

製品オモテ面では視野角150°以上の範囲でアンテナ利得が大きくなります。
Fig.3の通り、方向によって変化量に差があるため、無線端末との位置関係によって効果の見え方は変動しますが、
広範囲で効果が得られます。
ウラ面でも90-270°にわたって利得が小さくなり、広範囲で効果が得られます。

反射板を装着すると、製品側面方向への電力は小さくなります。(Fig.1の90°,180°方向)
Fig.4はWLX402側面方向のアンテナ指向性です。反射板を取付けることで全体的に利得が低下します。

    Fig.4 WLX402側面のアンテナ指向性(5GHz帯)

反射板は壁掛け・天井設置で効果を発揮することを想定しております。
よって、WLX402の側面方向に無線端末が配置されることを想定しておりません。

机上平置きのように、側面方向に無線端末が配置されるようなケースでご使用いただく場合は、
反射板を取付けずにご使用いただくことを推奨します。
さらに、机上でご使用いただく場合は、同梱のブラケットでVESAスタンドに取付け、タテ置きの状態でご使用いただくと 　 　
より快適にご使用いただけます。

反射板によってアンテナ利得が変化することにより、WLX402の電波強度の分布も変化します。

先述の通り、反射板によって製品オモテ面のアンテナ利得が3dB程度増加します。
これにより、製品オモテ面に放射される送信電力も3dB大きくなります。
電力が3dB増加するということは、電力が2倍になることを意味します。
電波強度は距離の2乗に反比例するため、電力が2倍になると、同じ電波強度となる距離は√2倍になります。
つまり、反射板を取付けることで、オモテ面方向の通信距離は約1.4倍に伸びます。

Fig.5は見通しのよい環境で、WLX402の正面に設置した受信機が受信したビーコン信号のレベルと
距離の関係を測定した結果です。
※実測データをプロットで示します。実線は実測値を近似したものです。

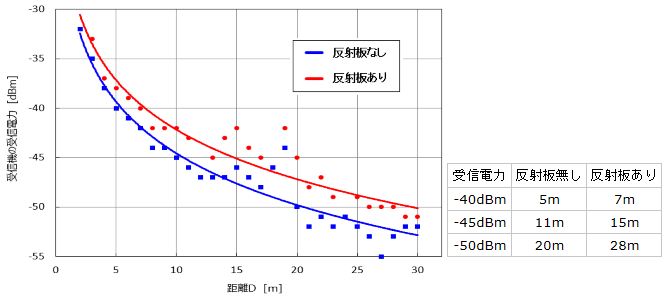

                Fig.5 WLX402オモテ面のビーコン信号の受信レベル

Fig.5右表の通り、同等の受信電力となる距離は、反射板によって約1.4倍になっていることが分かります。
　　

また、製品ウラ面は利得が低下するので、電波強度が小さくなります。
Fig.3の180°方向では、反射板により電力が10dB程度小さくなります。これは電力が1/10となることを意味します。
電力が1/10になるとき、同じ電波強度となる距離は√(1/10)、つまり約0.3倍となります。

Fig.6は見通しの良い環境で、WLX402のウラ面に設置した受信機が受信したビーコン信号のレベルと
距離の関係を測定したデータです。
※実測データをプロットで示します。実線は実測値を近似したものです。

                Fig.6 WLX402ウラ面のビーコン信号の受信レベル

Fig.6右表の通り、同等の受信電力となる距離は、反射板によって約0.3倍になっていることが分かります。


このように、反射板によってアンテナ利得を変化させることで、通信可能距離が変化することがわかります。
製品オモテ面方向の通信エリアは拡大し、ウラ面の通信エリアは狭くなります。
天井設置した場合、製品ウラ面は上階のフロアや屋上が想定されます。上階で独立した無線LANの環境を
構築している場合、反射板により上階の環境への干渉を低減することができます。
