自動チャンネル変更機能

$Date: 2016/06/02 07:27:40 $


1. 概要

自動チャンネル変更機能とは、1日1回設定された時刻に周囲の電波状況をチェックし、電波干渉が少ないと考えられるチャンネルに自動的に変更する機能です。チャンネル設定を「自動」にした場合、システムの起動時や無線設定の変更時以外に、定時変更することができます。


2. 注意事項


3. 対応機種とファームウェアリビジョン

WLX202では、以下のファームウェアで 自動チャンネル変更機能をサポートしています。

機種 ファームウェア
WLX202 Rev.16.00.04以降

4. 詳細

4.1 基本動作

Web設定画面の[無線設定] - [2.4GHz 基本]または[5GHz 基本]の[基本設定]タブにある「チャンネル」を「自動」に設定したとき、[自動チャンネル設定]のタブが表示され、自動チャンネル変更機能を利用することができます。

起動時と無線設定時、他APが送信したビーコンの電波強度とノイズレベルを基に使用するチャネルを決定します。

[動作設定]で「定時」を選択して時刻を入力すると、1日に1回設定した時刻にチャンネルを変更します。
[ステーション接続中の動作]で「チャンネルを変更しない」を選択すると、接続中のステーションが存在する場合は、 チャンネルの変更を行わないようにすることができます。

4.2 Web設定画面

    ■[無線設定]-[2.4GHz 基本]
      チャンネルは「自動」を指定し、自動チャンネル設定の中の「定時」を選択、
      チャンネルを変更する時刻を入力します。
      ステーションが接続中のとき、無線チャンネルの変更を行わない場合は、
      「チャンネルを変更しない」を選択し、[設定]ボタンをクリックします。
    2.4GHz 自動チャンネル

    ■[無線設定]-[5GHz 基本]
      チャンネルは「自動」を指定すると、「自動チャンネル選択範囲」の設定項目が表示されます。
      チャンネルの選択範囲をすべて指定する場合は"W52/W53/W56"を、DFS機能によるレーダー検知後の
      チャンネル変更を避けたい場合は""W52 Only"を、無線電波を屋外に飛ばす場合は"W56 Only"を選択します。
   自動チャンネル設定の中の「定時」を選択し、チャンネルを変更する時刻を入力します。
      ステーションが接続中のとき、無線チャンネルの変更を行わない場合は、
      「チャンネルを変更しない」を選択し、[設定]ボタンをクリックします。

    5GHz 自動チャンネル

4.3 チャンネル変更動作

次のような設定の組み合わせと接続中のステーションの有無により、チャンネル変更を実行するかどうかを決定します。

接続中のステーション
有り無し
動作設定使用しない××
定時ステーション接続中はチャンネルを変更しない×
ステーション接続中でもチャンネルを変更する

○: チャンネル変更を実行する
×: チャンネル変更を実行しない

※ 起動時、設定変更時は、使用されていたチャンネルが変更される可能性があります。


5. 設定例

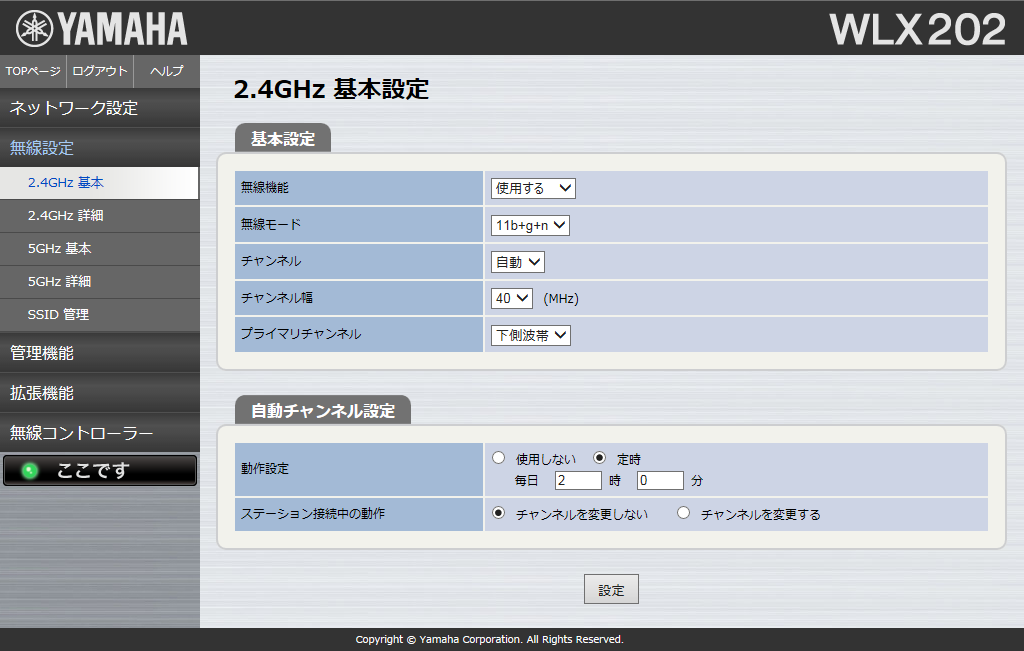

    ■[無線設定]-[2.4GHz 基本]
      1日1回、2:00にチェックし、接続中のステーションがなければチャンネルを変更します。
    2.4GHz 基本設定

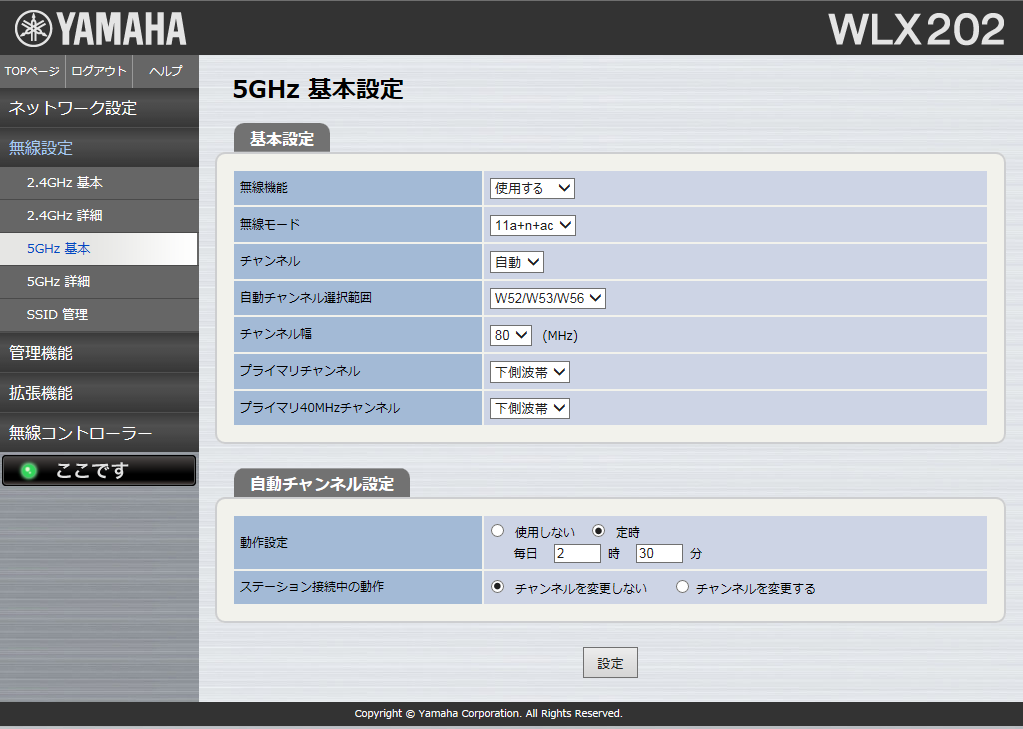

    ■[無線設定]-[5GHz 基本]
      1日1回、2:30にチェックし、接続中のステーションがなければチャンネルを変更します。
    5GHz 基本設定

上記の自動チャンネル変更の設定(Config)


7. SYSLOGメッセージ一覧

以下の文書を参照してください。
