IPv6 IPoE v6 コネクト IPv4 over IPv6 接続 (IPIP) の設定手順

UTX100/UTX200でv6 コネクト (※) IPv4 over IPv6 接続 (IPIP) を利用したIPv4 over IPv6 IPoE (ネイティブ方式) のインターネット接続設定手順について説明します。

(※) 「v6 コネクト」は株式会社 朝日ネットの登録商標です

1. 注意事項/制限事項
2. 事前準備
3. インターネット接続設定（IPv4 over IPv6) ひかり電話契約あり（RA）
4. インターネット接続設定（IPv4 over IPv6) ひかり電話契約あり（DHCPv6-PD）
5. インターネット接続設定（IPv4 over IPv6) ひかり電話契約なし

※ UTX100、UTX200で同じ手順になります。以下の説明では「UTX」と称します。
※ GUIの画面は、ファームウェアバージョンR81.10.08 (996001683) のキャプチャーになります。

1. 注意事項/制限事項

IPv6 IPoE方式のインターネット接続に関する注意事項/制限事項です。

• UTXでは、株式会社 朝日ネットが提供する v6 コネクト接続「IPv4 over IPv6 接続 (DS-Lite) 方式」と「IPv4 over IPv6 接続 (IPIP) 方式」をサポートしています
• 「IPv4 over IPv6 接続 (DS-Lite) 方式」の設定手順は「こちら」を参照してください
• 日本ネットワークイネイブラー株式会社が提供する「v6プラス回線（MAP-E方式）」や、BBIX株式会社が提供する「IPv6高速ハイブリッド」回線には非対応です
• ひかり電話契約がある回線では、ネットワーク環境にホームゲートウェイ（HGW） があり、その配下にUTXを設置する構成でのご利用を想定しています
  また、ひかり電話契約がある回線で、直接終端装置（ONU）とUTXの接続構成での動作はサポート対象外となります
• ご利用の環境により設定手順が異なるため、ご利用の環境をご確認ください
  環境が異なる場合には正しく動作しませんのでご注意ください
  • ひかり電話あり（RA方式）
  • ひかり電話あり（DHCPv6-PD方式）
  • ひかり電話なし
• 本機能はファームウェアバージョン【R81.10.08 Build 996001683（2023年12月リリース）】以降でサポートされています

2. 事前準備

以降の設定は、機器の初期設定ウィザードが完了していることを想定しています。

2-1. IPv6機能の有効化

1. Web GUIにログインし、[デバイス] > [システム操作] を開きます
2. 【IPv6設定】項目にある【IPv6を有効にする】をクリックします

3. 再起動の確認がありますので【OK】をクリックし、機器を再起動します

4. 再起動完了後、再度Web GUIにログインします
5. Web GUIに再度ログイン後、[デバイス] > [詳細設定] メニューを開きます
6. 検索ボックスに “ipip” と入力し、”インターネット接続タイプ - IPv4 over IPv6 (IPIP)” があることを確認します

7. 項目をダブルクリックし、設定にチェックをいれ [適用] をクリックします。

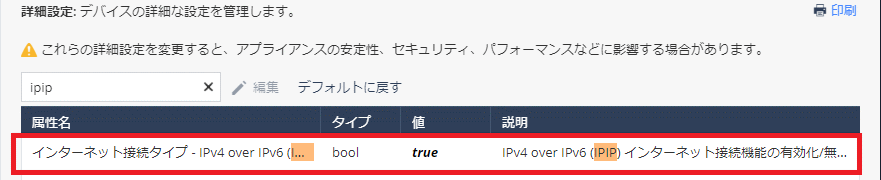

8. [インターネット接続タイプ - IPv4 over IPv6 (IPIP)] の設定が [true] になったことを確認します


2-2. 接続タイプの確認

IPv4 over IPv6をご利用になる環境は「ひかり回線の利用の有無」及び「通信方式の違い」で複数のパターンが存在します。インターネット接続を設定する前に、利用環境のインターネット回線をご確認ください。

ご利用中のインターネット契約/レンタル機器によって、インターネットの設定項目が異なりますのでご注意ください。また、接続タイプが不明の場合は、ご契約中のインターネットサービスプロバイダーにお問い合わせください。

• 2-3. インターネット接続タイプ＝ひかり電話契約あり
  • 2-3-1. ひかり電話契約あり（RA方式）
  • 2-3-2. ひかり電話契約あり（DHCPv6-PD方式）
• 2-4. インターネット接続タイプ＝ひかり電話契約なし
• 2-5. 接続方式がわからないとき

2-3. インターネット接続タイプ＝ひかり電話契約あり

ひかり電話を契約している場合は、ご利用中のホームゲートウェイ（HGW）機器の種類によって、HGW配下に設置するUTXのインターネット設定（WAN）のIPv6アドレスの取得方法が変わります。

• RA方式→ 2-3-1. ひかり電話契約あり（RA方式）
• DHCPv6-PD方式→ 2-3-2. ひかり電話契約あり（DHCPv6-PD方式）

2-3-1. ひかり電話契約あり（RA方式）

ひかり電話を契約していて、RA方式の場合の構成図になります。

v6 コネクト網からDHCPv6-PDで /56 のプレフィックスがHGWに割り当てられ、HGWからはRAで /64 のプレフィックス（取得した /56 の先頭 /64）が広告されます。
LANインターフェースにはRAプロキシでIPv6アドレスが割り当てられます。

詳細の設定手順は「3. インターネット接続設定（IPv4 over IPv6) ひかり電話契約あり（RA方式）」をご確認ください。

2-3-2. ひかり電話契約あり（DHCPv6-PD方式）

ひかり電話を契約していて、DHCPv6-PD方式の場合の構成図になります。

v6 コネクト網からDHCPv6-PDで /56 のプレフィックスが割り当てられ、HGWからはUTXのWANインターフェースにDHCPv6-PDで /60 のプレフィックスが割り当てられます。
LANインターフェースにはPD（Prefix Delegation：プレフィックス委任）でIPv6アドレスが割り当てられます。

詳細の設定手順は「4. インターネット接続設定（IPv4 over IPv6) ひかり電話契約あり（DHCPv6-PD方式）」をご確認ください。

2-4. インターネット接続タイプ＝ひかり電話契約なし

ひかり電話契約がない環境では、直接フレッツ光NGN網からRAでアドレスが広告されます。

2-5. 接続方式がわからないとき

ひかり電話の契約をしているが、利用しているホームゲートウェイが【RA】/【DHCPv6-PD】どちらに対応しているかが分からない時は、UTXのIPv6インターネット接続設定の接続ステータスにより判別することも可能です。

[確認手順]

[DHCPv6-PD]のIPv6インターネット接続設定を行い、下記条件に一致するかを確認します。

※ [DHCPv6-PD]の設定手順は「4. インターネット接続設定(IPv4 over IPv6) ひかり電話契約あり（DHCPv6-PD)」をご確認ください。

• プレフィックス委任を設定し、利用可能なプレフィックスがあり、インターネット接続が確立する

  ※ インターネット接続確立後、インターネットの接続状態に委任されたプレフィックス情報が表示される

  ⇒ [DHCPv6-PD]方式で機器を設定

• プレフィックス委任を設定しても、インターネット接続が確立しない
  ⇒ [RA]方式で機器を設定


このとき、[ログ&モニタリング] > [システムログ] を確認すると、”[DHCP] Server returned code: No Prefix Available”と表示され、利用可能なプレフィックスがないことが分かります。このメッセージが出力されていると、利用環境は[DHCPv6-PD]方式に対応しておらず、[RA]方式である可能性があります。

3. インターネット接続設定（IPv4 over IPv6) ひかり電話契約あり（RA方式）

ひかり電話を契約していて、ご利用のホームゲートウェイ（HGW）機器が[RA]でLAN側機器にIPv6アドレスを配布している場合の構成です。

3-1. ひかり電話契約ありの構成（RA方式）

3-1-1. RAの設定手順

1. Web GUIにログインし、[デバイス] > [インターネット] を開き、IPv6欄の「インターネット設定」を開きます

2. 接続するインターフェースを選択し（規定はWAN）、接続タイプが【自動取得(DHCPv6/SLAAC)】であることを確認します

3. 【詳細】タブに移動し、以下の設定をします
   • 【NAT設定】欄の【内部ネットワークをこのインターネット接続の背後に隠さない】にチェックを入れる
   • 【ネイバー ディスバリ プロキシ】欄の【ネイバー ディスカバリ プロキシを有効にする】にチェックを入れる
   • 【IPv4 over IPv6(IPIP)設定】欄の【静的IPv6サフィックスを有効にする】にチェックを入れ、プロバイダー(ISP)からの開通書類等のご案内にある [インターフェースID] のサフィックス（::を含めた以降の文字列）を入力する

4. 設定完了後に【適用】をクリックします
5. HGWとUTXのWANを接続し、IPv6インターネットが接続状態になったことを確認します

6. Web GUIの [デバイス] > [ローカルネットワーク] を開き、 LAN1_Switchの[ローカルIPv6アドレス]に、グローバルIPアドレスが自動的に割り当てられていることを確認します


3-1-2. IPIPを利用したIPv4 over IPv6インターネット接続の設定手順

1. Web GUIの [デバイス] > [インターネット] を開き、インターネット接続欄にある【インターネット設定】を開きます

2. 接続するインターフェースを選択し（規定はWAN) 、接続タイプに【IPv4 over IPv6(IPIP)】を選択します

3. 【リンク接続】には、IPv6インターネット接続で設定した接続名を選択します

   ※ 本書では【Internet1】としています

4. 【AFTR アドレス】には、ご利用のプロバイダが指定しているトンネル終端IPv6アドレス（AFTRアドレス）を入力します
5. 【IPv4アドレス】には、ご利用のプロバイダが指定しているグローバルIPv4アドレスを入力します
6. 【VNE設定】より [サービス名] の欄から利用するサービスを選択します

   ※ サービス名を選択することにより、IPv4アドレスのサブネットマスクが自動的に入力されます
   ※ IP8など複数アドレスをご利用の場合、ご契約内容に合わせてサブネットマスクを編集してください

7. 【VNE設定】には、ご利用のプロバイダが指定しているアップデートサーバのユーザ名とパスワードを入力します

   ※ DNSサーバー設定の入力は必要ありません



   ※ アップデートサーバについて
   NTT東日本・NTT西日本におけるフレッツ・v6オプションで払い出されるIPv6プレフィックスは半固定の為、NTT東日本・NTT西日本側で行うメンテナンス等の事情により、IPv6プレフィックスが変動することがございます。 本設定はIPv6プレフィックスの変動に際して、UTX側からVNEに対して新しいIPv6プレフィックスの通知を行うことで、早期にIPIP(IPv4 over IPv6)接続を復旧するために利用されます。

8. 設定完了後、【適用】をクリックします
9. IPv4インターネット接続にIPIP接続が接続状態になったことを確認します


以上で、【ひかり電話契約あり（RA方式）】構成でのIPv6 IPoE (IPv4 over IPv6)インターネット接続とLANインターフェースのIPv6設定は完了です。

IPv6が有効になっているクライアントPCを接続し、ネットワーク接続/ipconfigコマンド等でクライアントがIPv6アドレスを取得できていることを確認します。

3-1-3. 動作確認

実際にIPv4/IPv6接続テスト用サイトにアクセスし、IPv4/IPv6接続が正常にできているか確認してください。

テストサイト例: https://ipv6-test.com

[IPv4 Connectivity]と[IPv6 Connectivity]がそれぞれ「Supported」と表示されていれば、正常にIPv4/IPv6接続ができています。

※ [IPv6 Connectivity]のタイプが「Native IPv6」となっていて、IPv6によるネイティブ方式（IPoE）接続ができていることが分かります

4. インターネット接続設定（IPv4 over IPv6) ひかり電話契約あり（DHCPv6-PD方式）

ひかり電話を契約していて、ご利用のホームゲートウェイ（HGW）機器が[DHCPv6-PD]でLAN側機器にIPv6アドレスを配布している場合の構成です。

4-1. ひかり電話契約ありの構成（DHCPv6-PD方式）

4-1-1. DHCPv6-PDの設定手順

1. Web GUIにログインし、[デバイス] > [インターネット] メニューを開き、IPv6欄の【インターネット設定】を開きます

2. 接続するインターフェースを選択し（規定はWAN) し、接続タイプが【自動取得(DHCPv6/SLAAC)】であることを確認します

3. 【詳細】タブに移動し、以下の設定をします
   • 【NAT設定】欄の【内部ネットワークをこのインターネット接続の背後に隠さない】にチェックを入れる
   • 【プレフィックス委任】欄の【このインターネット接続のプレフィックス委任を有効にする】にチェックを入れる
   • 【プレフィックスの長さ】には[60]と入力する
   • 【IPv4 over IPv6(IPIP)設定】欄をクリックして展開します
   • 【静的IPv6サフィックスを有効にする】にチェックを入れ、プロバイダー(ISP)からの開通書類等のご案内にある[インターフェースID] のサフィックス（::を含めた以降の文字列）を入力します

4. 設定完了後、【適用】をクリックします

4-1-2. IPv6アドレスの設定手順

次に、ローカルLANインターフェースにIPv6アドレスの設定を行います。

1. Web GUIの [デバイス] > [ローカルネットワーク] を開き、IPv6アドレスを割り当てるインターフェースを選択後、【編集】をクリックします

   ※ 本書では【LAN1_Switch】を使って説明しています


2. 【詳細】タブを開き、[IPv6の詳細設定] > [プレフィックス委任]内にある【プレフィックス委任を有効にする】にチェックを入れ、[インターネット接続]にIPv6インターネット接続で設定した接続名を選択します

   ※ 本書では【Internet1】としています
   ※ [サブネット][サブネットプレフィックスの長さ]欄は空白で問題ありません（この欄が空白の場合、自動的に利用可能なプレフィックス内のサブネットが生成されます）


3. 設定完了後、【適用】をクリックします

   ※ 本書では、LANのクライアントに対してはSLAACでIPV6アドレスを配布する設定となっています

4. LAN1_Switchの[ローカルIPv6アドレス]にグローバルIPアドレスが割り当てられたことを確認します


以上で、【ひかり電話契約あり（DHCPv6-PD）】構成でのIPv6 IPoE (IPv4 over IPv6)インターネット接続とLANインターフェースのIPv6設定は完了です。

IPv6が有効になっているクライアントPCを接続し、ネットワーク接続/ipconfigコマンド等でクライアントがIPv6アドレスを取得できていることを確認します。

4-1-3. 動作確認

実際にIPv4/IPv6接続テスト用サイトにアクセスし、IPv4/IPv6接続が正常にできているか確認してください。

テストサイト例: https://ipv6-test.com

[IPv4 Connectivity]と[IPv6 Connectivity]がそれぞれ「Supported」と表示されていれば、正常にIPv4/IPv6接続ができています。

※ [IPv6 Connectivity]のタイプが「Native IPv6」となっていて、IPv6によるネイティブ方式（IPoE）接続ができていることが分かります

5. インターネット接続設定（IPv4 over IPv6) ひかり電話契約なし（RA方式）

ひかり電話を契約していない場合は、直接フレッツ光NGN網からRAでアドレスが広告されます。

5-1. ひかり電話契約なしの構成

5-1-1. RAの設定手順

1. Web GUIにログインし、[デバイス] > [インターネット] を開き、IPv6欄の【インターネット設定】を開きます

2. 接続するインターフェースを選択し（規定はWAN）、接続タイプが【自動取得(DHCPv6/SLAAC)】であることを確認します

3. [詳細] タブに移動し、以下の設定をします
   • 【NAT設定】欄の【内部ネットワークをこのインターネット接続の背後に隠さない】にチェックを入れる
   • 【ネイバー ディスバリ プロキシ】欄の【ネイバー ディスカバリ プロキシを有効にする】にチェックを入れる
   • NDプロキシを適用するローカルネットワークインターフェースを選択する


     ※ 本書では【LAN1 Switch】としています
     ※ NDプロキシは1つのインターフェースにしか設定ができません

   • 【IPv4 over IPv6(IPIP)設定】欄をクリックして展開し、【静的IPv6サフィックスを有効にする】にチェックを入れ、プロバイダー(ISP)からの開通書類等のご案内にある [インターフェースID] のサフィックス（::を含めた以降の文字列）を入力します
4. 設定完了後に【適用】をクリックします
5. ONUとUTXのWANを接続し、IPv6インターネットが接続状態になったことを確認します

6. Web GUIの [デバイス] > [ローカルネットワーク] を開き、LAN1_Switchの[ローカルIPv6アドレス]に、グローバルIPアドレスが自動的に割り当てられていることを確認します


5-1-2. IPv4 over IPv6インターネット接続の設定手順

1. Web GUIの [デバイス] > [インターネット] を開き、インターネット接続欄にある【インターネット設定】を開きます

2. 接続するインターフェースを選択し（規定はWAN）、接続タイプに【IPv4 over IPv6(IPIP)】を選択します

3. 【リンク接続】には、IPv6インターネット接続で設定した接続名を選択します

   ※ 本書では【Internet1】としています

4. 【AFTR アドレス】には、ご利用のプロバイダが指定しているDS-Lite接続用のAFTRアドレスを入力します
5. 【IPv4アドレス】には、ご利用のプロバイダが指定しているグローバルIPv4アドレスを入力します
6. 【VNE設定】より [サービス名] の欄から利用するサービスを選択します

   ※ サービス名を選択することにより、IPv4アドレスのサブネットマスクが自動的に入力されます
   ※ IP8など複数アドレスをご利用の場合、ご契約内容に合わせてサブネットマスクを編集してください

7. 【VNE設定】には、ご利用のプロバイダが指定しているアップデートサーバのユーザ名とパスワードを入力します

   ※ DNSサーバー設定の入力は必要ありません



   ※ アップデートサーバについて
   NTT東日本・NTT西日本におけるフレッツ・v6オプションで払い出されるIPv6プレフィックスは半固定の為、NTT東日本・NTT西日本側で行うメンテナンス等の事情により、IPv6プレフィックスが変動することがございます。 本設定はIPv6プレフィックスの変動に際して、UTX側からVNEに対して新しいIPv6プレフィックスの通知を行うことで、早期にIPIP(IPv4 over IPv6)接続を復旧するために利用されます。

以上で、【ひかり電話契約なし（RA）】構成でのIPv6 IPoE (IPv4 over IPv6)インターネット接続とLANインターフェースのIPv6設定は完了です。

IPv6が有効になっているクライアントPCを接続し、ネットワーク接続/ipconfigコマンド等でクライアントがIPv6アドレスを取得できていることを確認します。

5-1-3. 動作確認

実際にIPv4/IPv6接続テスト用サイトにアクセスし、IPv4/IPv6接続が正常にできているか確認してください。

テストサイト例: https://ipv6-test.com

[IPv4 Connectivity]と[IPv6 Connectivity]がそれぞれ「Supported」と表示されていれば、正常にIPv4/IPv6接続ができています。

※ [IPv6 Connectivity]のタイプが「Native IPv6」となっていて、IPv6によるネイティブ方式（IPoE）接続ができていることが分かります
