ヤマハルーターとの連携機能

UTX100/UTX200は、ヤマハルーターの以下の機能で連携して、ネットワークとセキュリティーインシデントの見える化を実現することができます。

これらの機能を使用するための設定について説明します。

  1. 対応ルーター
  2. 使用上の制限
  3. UTXの設定方法
  4. ルーターの設定方法
  5. Web GUIの表示例

※ UTX100、UTX200で同じ手順になります。以下の説明では「UTX」と称します。
※ ヤマハルーターのGUIの画面は、RTX830 Rev.15.02.20のキャプチャーになります。
※ UTXのGUIの画面は、ファームウェアバージョンR80.20.15 (992001680) のキャプチャーになります。

1. 対応ルーター

ヤマハルーターでUTXとの連携機能に対応している機種、リビジョンは以下になります。ルーターのファームウェアリビジョンによりUTXのファームウェアバージョンが異なりますので、ご注意ください。

機種ルーターリビジョンUTXバージョン
R80.20.25 以前R80.20.35 以降
(R81.10 も含む)
RTX1300すべてのリビジョン○○
RTX1220Rev.15.04.03 以前○Ｘ
Rev.15.04.04 以降○○
RTX1210Rev.14.01.40 以前○Ｘ
Rev.14.01.41 以降○○
RTX840すべてのリビジョン○○
RTX830Rev.15.02.20 以前○Ｘ
Rev.15.02.24以降○○
NVR700WRev.15.00.22 以前○Ｘ
Rev.15.00.23 以降○○
NVR510Rev.15.01.21 以前○Ｘ
Rev.15.01.23 以降○○

※ ヤマハルーターのファームウェアはこちら「https://www.rtpro.yamaha.co.jp/RT/firmware/index.php」からダウンロードしてください。
※ SWXシリーズのLANマップやYamaha LAN Monitorは対応していません。

2. 使用上の制限

これらの連携機能を使用するときには、以下の制限があります。

3. UTXの設定方法

ヤマハルーターと連携するためには、UTXのWeb GUIから「管理者アクセス」の設定を変更する必要があります。

  1. UTXのGUIへのアクセス
    1. Webブラウザーを起動します

      ※推奨：Google Chrome, Mozilla Firefox

    2. URL欄に次のアドレスを入力します

      https://UTXのIP:4434

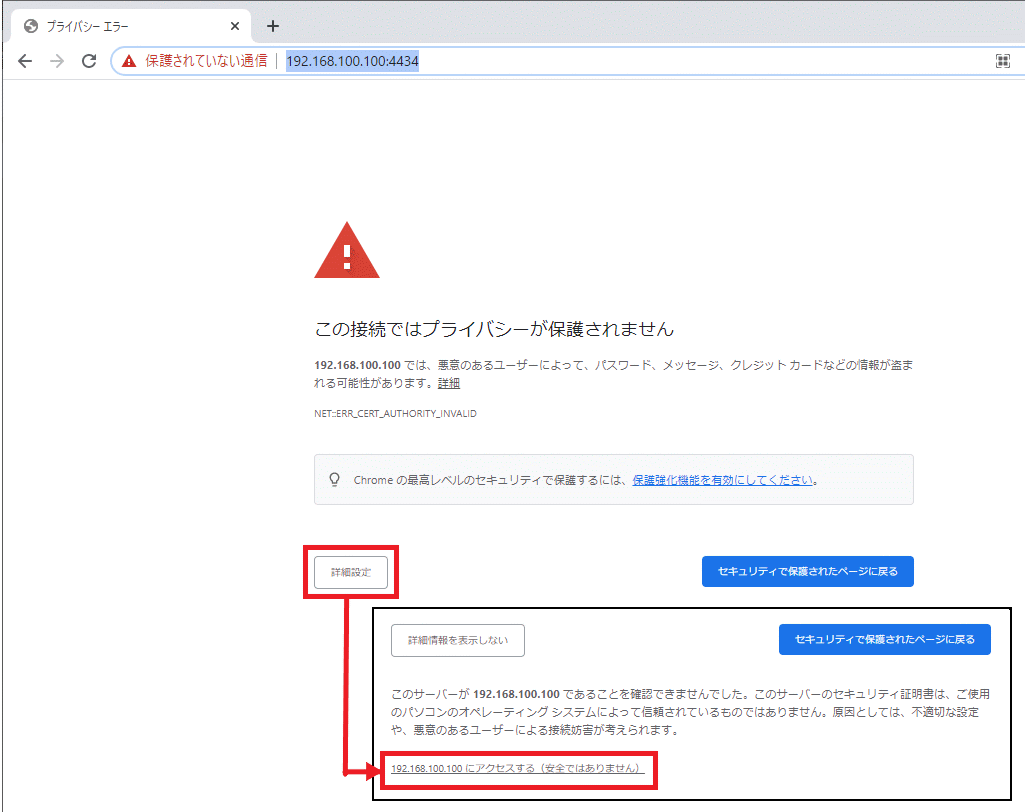

    3. 【詳細設定】をクリックします
    4. 「*.*.*.*にアクセスする（安全ではありません）」をクリックします

      ※ 実際の画面では、UTXのIPアドレスが表示されます

    5. 【ユーザ名】と【パスワード】を入力してログインします
  2. 「管理者アクセス」の設定
    1. [デバイス] > [管理者アクセス] を開きます
    2. 管理者アクセスを許可する発信元に「WAN」、発信元のIPドレスを「インターネットからの指定IPアドレスとインターネット以外からの任意のIPアドレス」を選択し、「新規」をクリックしてください

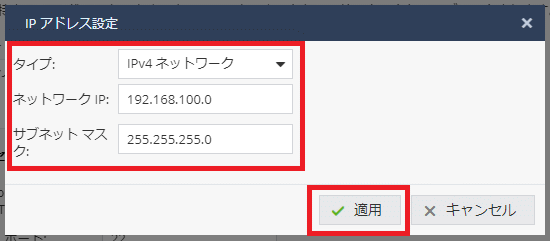

    3. UTXで使用しているネットワークアドレスを登録します
      タイプIPv4ネットワーク
      （設定を変更すると、下記の設定項目の表示が変わります）
      ネットワークIPUTXで使用しているIPアドレスのネットワークアドレス
      サブネットマスク設置環境のサブネットマスク

      ※ UTXで使用しているネットワークアドレスが「192.168.100.0/255.255.255.0」のときの入力例になります

    4. 手順3 で設定したネットワークアドレスが表示されることを確認したら、「適用」をクリックして設定を確定してください

4. ルーターの設定方法

4-1. LANマップ機能

UTXをヤマハルーターのLANマップで管理するためには「2. 使用上の制限」の条件を満たしておく必要があります。

以下の手順でLANマップ機能を有効にしてください。

  1. Webブラウザーを起動して、ルーターのWeb GUIにアクセスします
  2. URL欄に次のアドレスを入力します

    http://ヤマハルーターのIP/

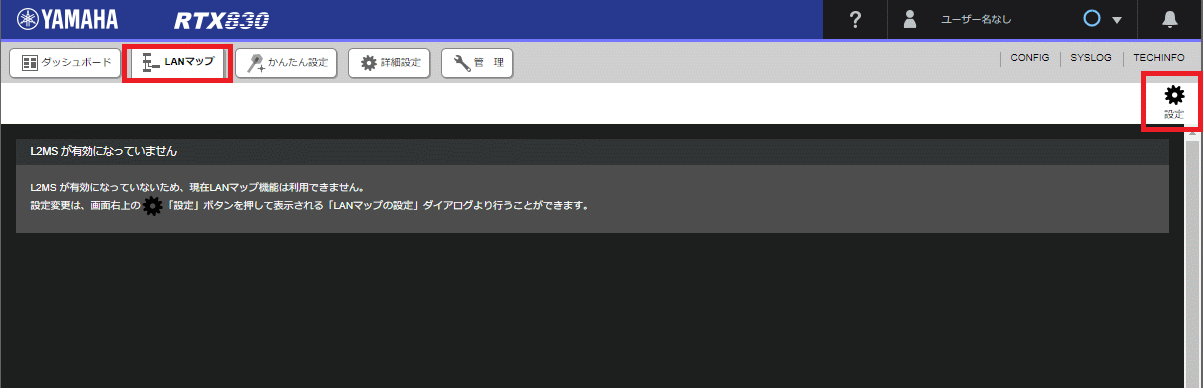

  3. [LANマップ]をクリックして「設定()」をクリックします
  4. 「L2MSの動作モード」に「マネージャー」、「L2MSを有効にするインターフェース」に「LAN」を選択して、「設定の確定」をクリックして設定を適用します
  5. LANマップページにUTXが表示されます

4-2. ダッシュボード機能

UTXをヤマハルーターのダッシュボードで管理するためには「2. 使用上の制限」の条件を満たしておく必要があります。

以下の手順でヤマハルーターのダッシュボードに「UTXセキュリティーガジェット」を表示します。

  1. Webブラウザーを起動して、ルーターのWeb GUIにアクセスします
  2. URL欄に次のアドレスを入力します

    http://ヤマハルーターのIP/

  3. ダッシュボードの「ガジェット()」をクリックします

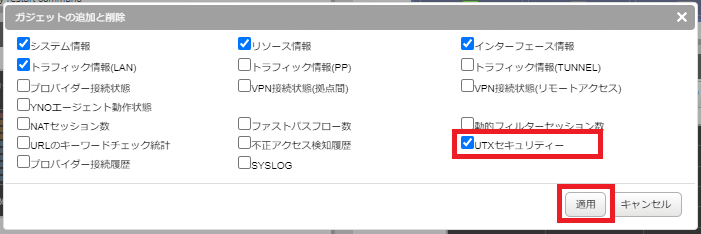

  4. 「UTXセキュリティー」を選択し、「適用」をクリックします

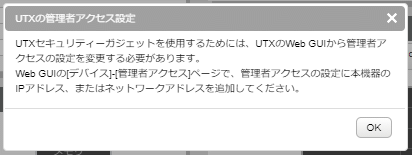

  5. 「UTXの管理者アクセス設定」のダイアログが表示されますので、「OK」をクリックします

    ※ UTXの「管理者アクセス」の設定手順は、「3. UTXの設定方法」を参照してください。

  6. ダッシュボードの左上に「UTXセキュリティー」ガジェットが表示されます

    「UTXセキュリティー」ガジェットでは、UTXで検出した以下のセキュリティー機能の検知数が表示されます

    ※ UTXの「管理者アクセス」が設定されていないと、以下のように表示されます

5. Web GUIの表示例

5-1. LANマップ

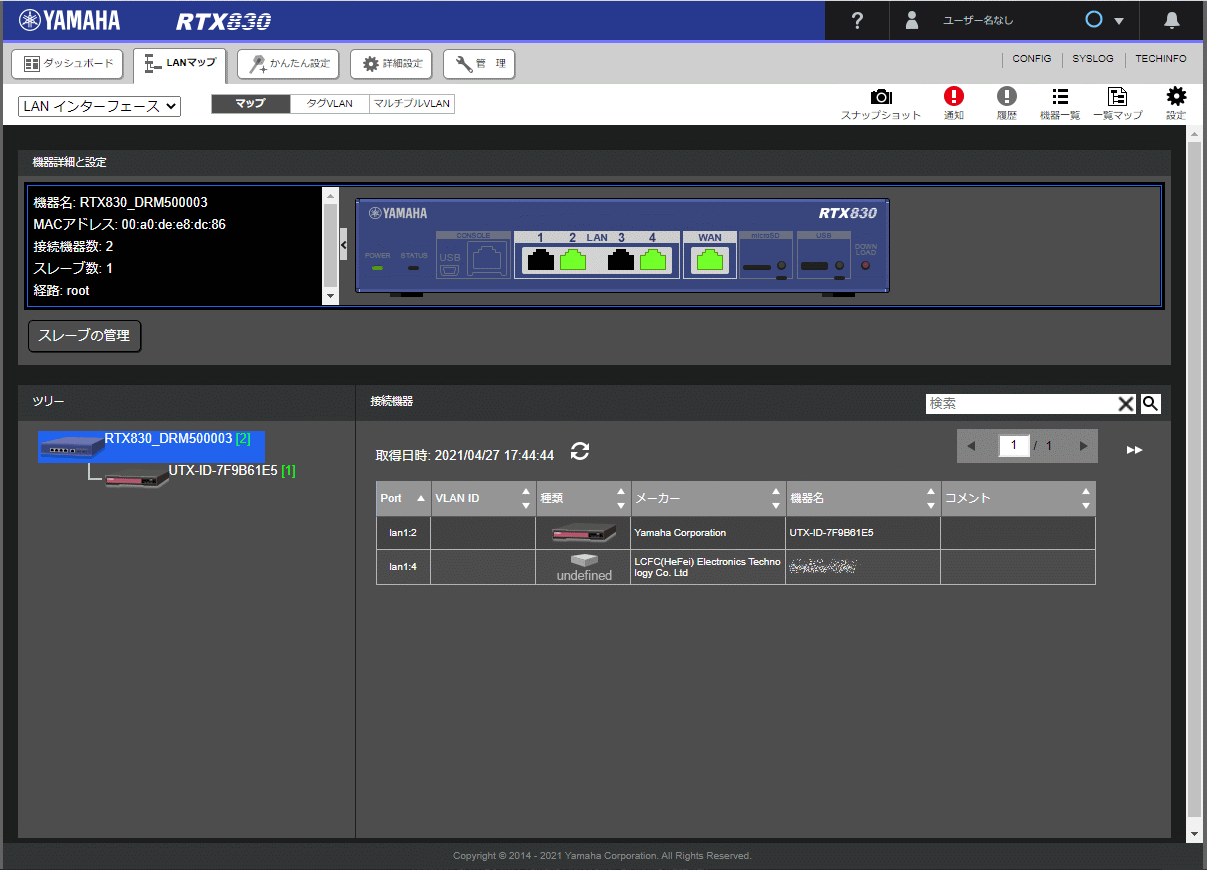

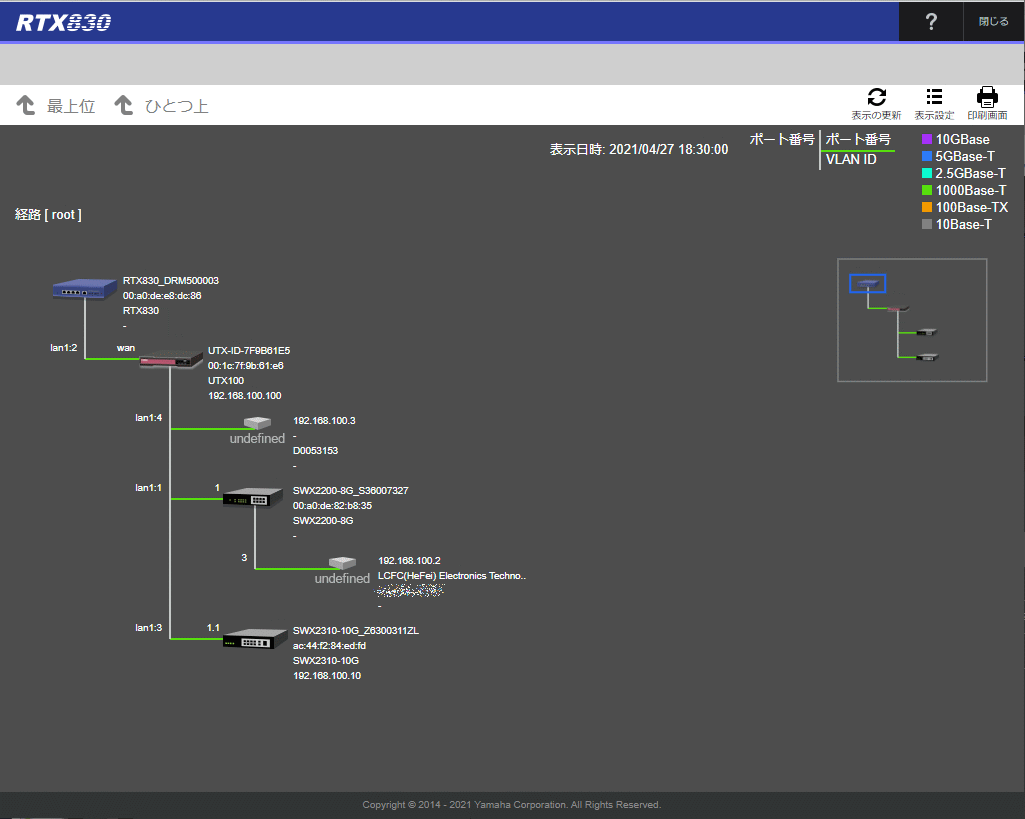

LANマップページで表示される画面の例になります。

5-2. ダッシュボード

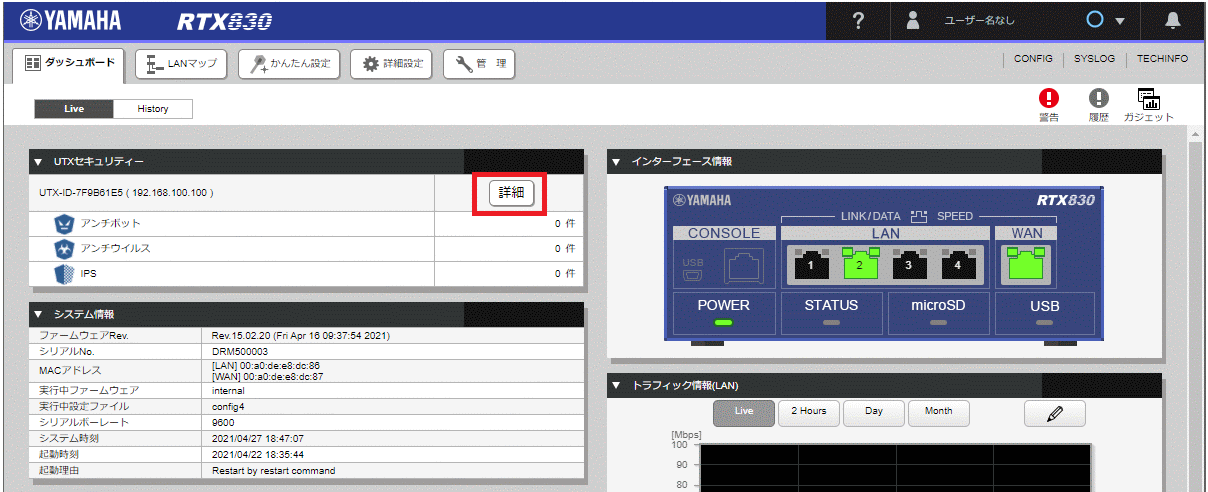

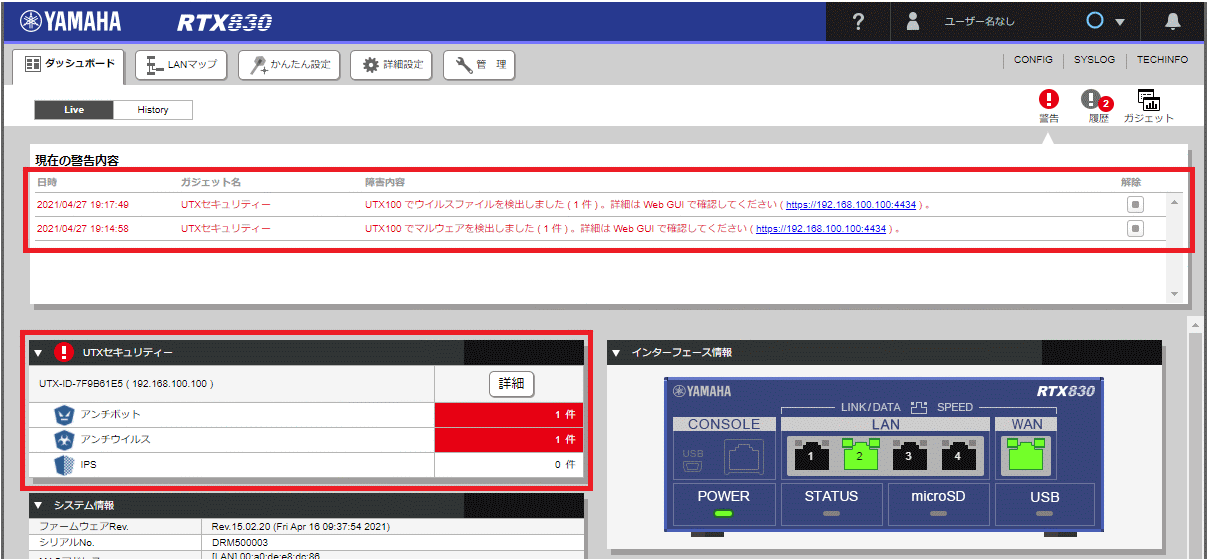

ダッシュボードで表示される画面の例になります。
