39.3.6 ミラーリング

ミラーリングは、特定ポートでの通信を他のポートで観測できる機能です。

ミラーリングとポートブロッキング機能(port-blocking-control-packetおよびport-blocking-data-packet)は併用できません。

ミラーリングとポートVLAN/タグVLAN、マルチプルVLANを併用する場合、ミラーリングを行うポート (mirroring-src-rxおよびmirroring-src-tx) とミラーリングパケットを送出するポート (mirroring-dest) が同一のVLAN、グループ番号に所属するようにしてください。

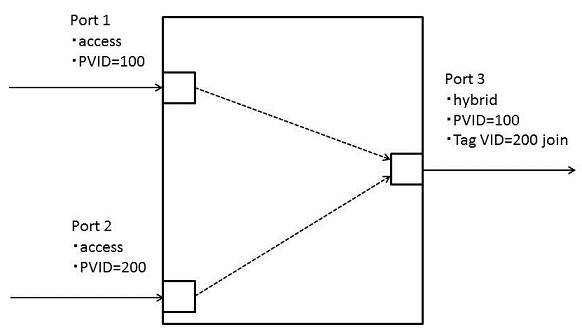

ミラーリングパケットと元のパケットでVLANタグの有無に違いが生じることがあります。ミラーリングパケットにVLANタグが付くか否かは、ミラーリングパケットを送出するポートのVLAN動作モードに依存します。例えば以下の設定があるとします。



switch control function set vlan-port-mode 3 hybrid
switch control function set vlan-access 1 100
switch control function set vlan-access 2 200
switch control function set vlan-access 3 100
switch control function set vlan-trunk 3 200 join
switch control function set mirroring-use on
switch control function set mirroring-dest 3
switch control function set mirroring-src-rx 1 on
switch control function set mirroring-src-rx 2 on
