$Date: 2009/10/07 06:49:08 $
本ページではRTX1200の帯域制御の性能について説明します。
帯域制御を実現するためには通常のルーティング処理に加えて、内部キューイ ング処理やパケット送出タイミング処理等が必要となり、それらのオーバーヘッ ドが発生します。このため制御可能な速度域の限界が生じます。
ショートパケットはロングパケットと比較してルーティング等のQoS以外の内 部処理負荷も高いので、ショートパケットが多く流れる環境下では帯域制御が 可能な実効速度が低下します。
またクラスの数が多い場合はキュー処理に時間を要しますので、制御が可能と なる速度が低下します。
なお受信負荷が高い場合には受信側での取りこぼしが発生し、送信側での制御 の効果が現れませんので注意が必要です。例えばRTX1200ではLAN1側スイッチ ングハブの複数のポートからルーターのLAN1の受信に対して同時に負荷を与えら れますが、この時LAN1の受信処理能力をオーバーしパケットロスが生じる可能 性があります。ロスパケットの有無は show status lan1 コマンドで確認でき ます。パケットロスが生じる場合には、インタフェースの出力側で行われる帯 域制御の効果を期待することはできません。

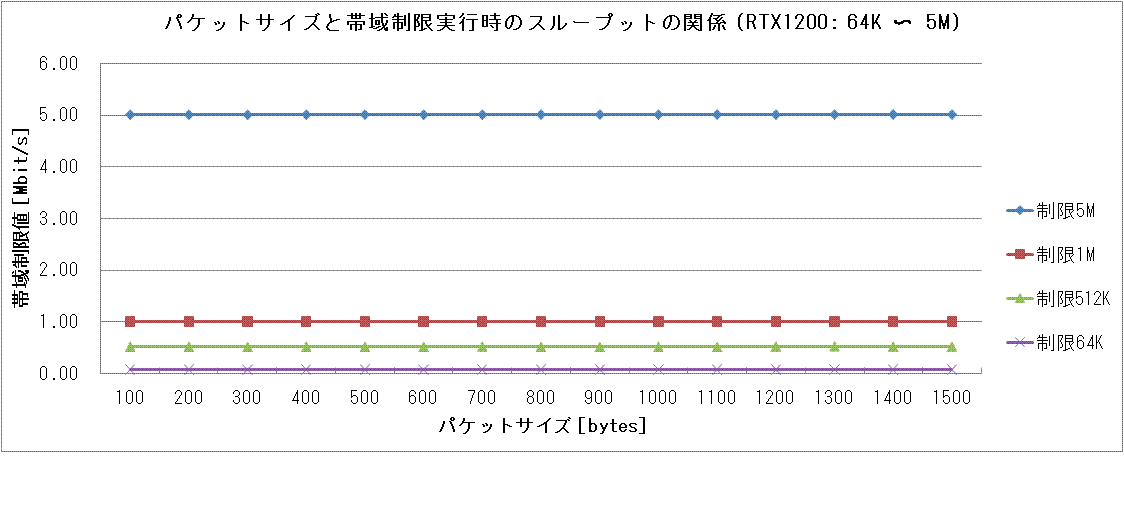

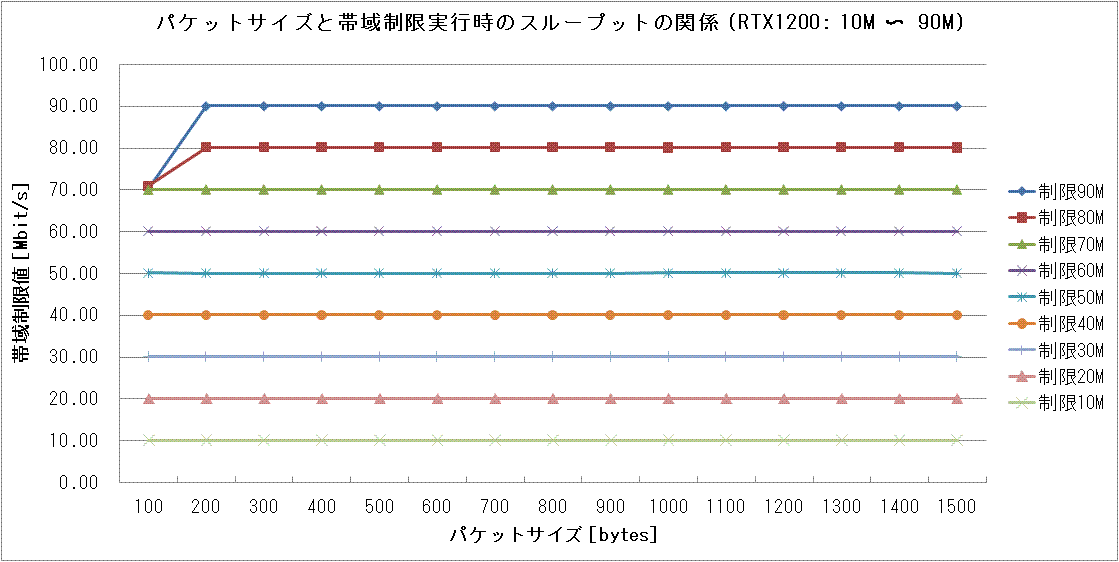

性能限界と帯域制御が有効に機能する速度の目安を示すため、パケットサイズ と帯域制御実行時のスループットの関係を示します。
各帯域設定値のスループット曲線が性能上限を示し、これよりも下が制御可能 な領域となります。
[リビジョン] Rev.10.01.11 [config] ip lan1 address 192.168.0.1/24 queue lan2 type shaping queue lan2 class filter list 1 queue lan2 class property 2 bandwidth=XXX ip lan2 address 192.168.1.1/24 queue class filter 1 2 ip * * * * *
帯域制限値 [Mbit/s]
赤字は受信オーバーフローが発生したことを示す。
| config bandwidth= | 1000m | 900m | 800m | 700m | 600m | 500m | 400m | 300m | 200m | 100m | 90m | 80m | 70m | 60m | 50m | 40m | 30m | 20m | 10m | 5m | 1m | 512k | 64k |
| Frame Size [bytes] |
[Mbit/s] | ||||||||||||||||||||||
| 100 | 69.52 | 69.57 | 69.56 | 69.06 | 68.97 | 68.94 | 69.05 | 68.96 | 69.22 | 70.15 | 70.13 | 70.92 | 69.92 | 60.00 | 50.00 | 40.00 | 30.05 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 200 | 135.33 | 135.28 | 135.28 | 134.37 | 134.14 | 134.14 | 135.67 | 138.61 | 138.69 | 100.00 | 90.00 | 80.01 | 70.00 | 60.01 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 300 | 201.57 | 201.75 | 201.64 | 200.19 | 201.62 | 204.17 | 206.98 | 206.74 | 200.01 | 100.00 | 90.01 | 80.00 | 70.00 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 400 | 263.49 | 263.86 | 266.38 | 268.97 | 272.07 | 272.80 | 272.92 | 272.86 | 200.00 | 100.00 | 90.01 | 80.00 | 70.00 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 500 | 337.68 | 338.98 | 341.81 | 340.51 | 339.55 | 339.79 | 339.14 | 299.98 | 200.00 | 100.00 | 90.00 | 80.00 | 70.00 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 600 | 408.36 | 411.08 | 410.49 | 406.40 | 405.35 | 405.72 | 399.62 | 299.99 | 200.01 | 100.00 | 90.01 | 80.00 | 70.00 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 700 | 475.04 | 474.53 | 474.23 | 469.53 | 469.17 | 469.63 | 400.00 | 300.00 | 200.00 | 100.00 | 90.01 | 80.00 | 70.00 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.52 | 0.06 |
| 800 | 535.60 | 535.60 | 535.64 | 530.18 | 529.49 | 500.13 | 400.00 | 300.00 | 200.00 | 100.00 | 90.01 | 80.00 | 70.00 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 900 | 596.51 | 596.41 | 596.90 | 590.30 | 592.03 | 500.12 | 400.01 | 300.00 | 200.00 | 100.00 | 90.00 | 80.00 | 70.00 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 1000 | 660.18 | 660.07 | 660.20 | 653.38 | 600.14 | 500.16 | 399.99 | 300.01 | 200.00 | 100.00 | 90.00 | 80.00 | 70.00 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 1100 | 721.56 | 721.52 | 722.25 | 700.24 | 599.98 | 500.10 | 400.00 | 300.00 | 200.00 | 100.00 | 90.00 | 80.00 | 70.00 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
| 1200 | 782.48 | 782.61 | 784.67 | 700.23 | 600.00 | 500.09 | 400.00 | 300.00 | 200.00 | 100.00 | 90.00 | 80.00 | 70.00 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.52 | 0.07 |
| 1300 | 843.45 | 843.62 | 800.03 | 700.22 | 600.00 | 500.09 | 400.00 | 300.00 | 200.00 | 100.00 | 90.00 | 80.00 | 70.00 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.52 | 0.06 |
| 1400 | 903.19 | 900.16 | 800.02 | 700.34 | 600.01 | 500.07 | 400.00 | 300.00 | 200.00 | 100.00 | 90.00 | 80.00 | 70.00 | 60.00 | 50.00 | 40.00 | 30.00 | 20.01 | 10.00 | 5.01 | 1.00 | 0.52 | 0.07 |
| 1500 | 967.51 | 900.26 | 800.04 | 700.19 | 599.99 | 500.08 | 400.01 | 300.00 | 200.00 | 100.00 | 90.00 | 80.00 | 70.01 | 60.00 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.52 | 0.06 |
