本ページではNVR700Wの帯域制御の性能について説明します。
帯域制御を実現するためには通常のルーティング処理に加えて、内部キューイング処理やパケット送出タイミング処理等が必要となり、それらのオーバーヘッドが発生します。このため制御可能な速度域の限界が生じます。
ショートパケットはロングパケットと比較してルーティング等のQoS以外の内部処理負荷も高いので、ショートパケットが多く流れる環境下では帯域制御が可能な実効速度が低下します。
またクラスの数が多い場合はキュー処理に時間を要しますので、制御が可能となる速度が低下します。
なお、受信負荷が高い場合には受信側での取りこぼしが発生し、送信側での制御の効果が現れないので注意が必要です。例えばNVR700Wでは、LAN側の複数のポートからLANインターフェースに対して同時に負荷を与えた場合、LANインターフェースの受信処理能力をオーバーしてパケットロスが生じる可能性があります。 ロスパケットの有無は show status lan1 コマンドで確認できます。パケットロスが生じる場合には、インターフェースの出力側で行われる帯域制御の効果を期待することはできません。

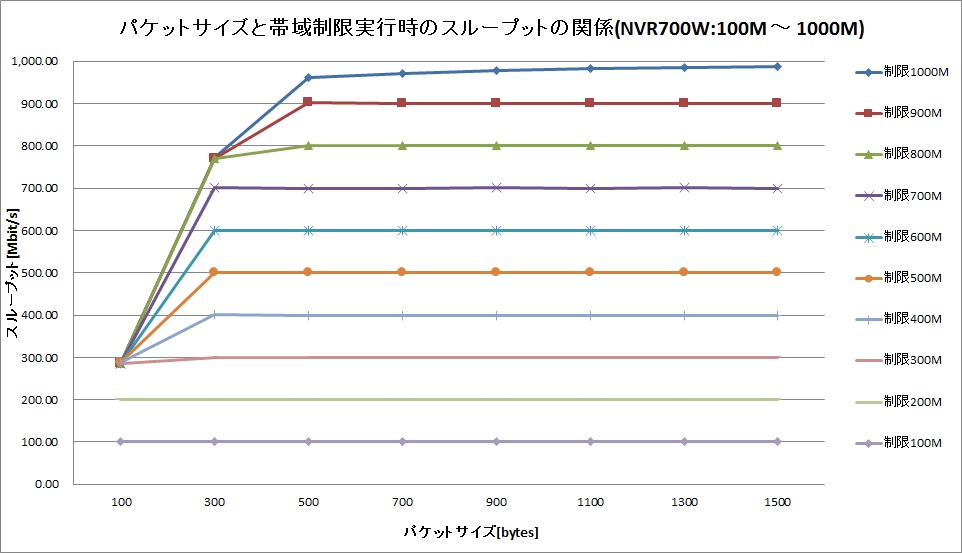

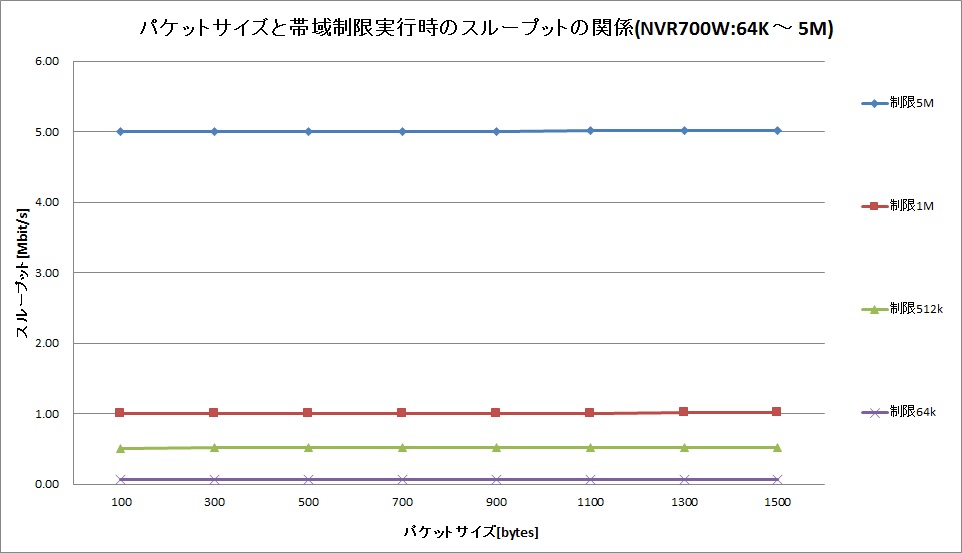

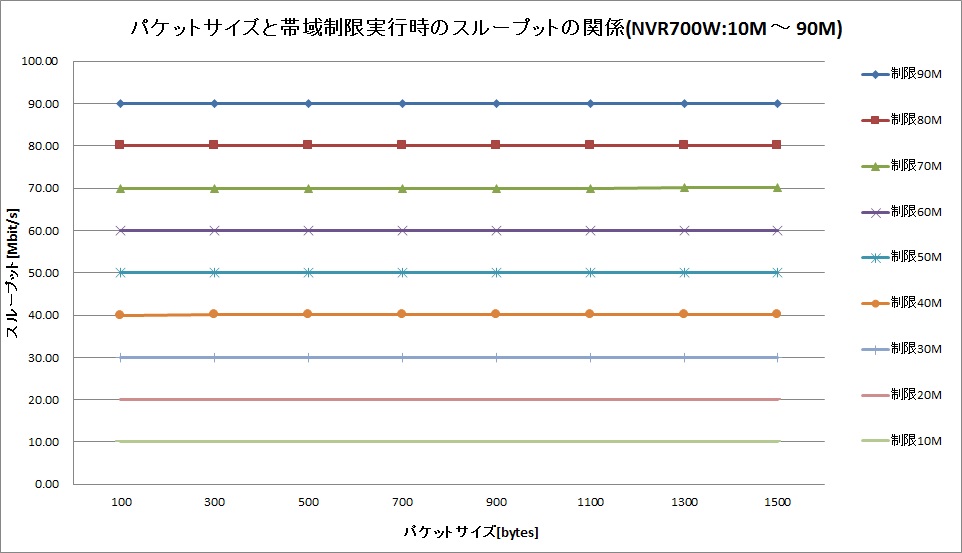

性能限界と帯域制御が有効に機能する速度の目安を示すため、パケットサイズと帯域制限実行時のスループットの関係を示します。
各帯域設定値のスループット曲線が性能上限を示し、これよりも下が制御可能な領域となります。
[リビジョン]
Rev.15.00.02
[config]
ip lan1 address 192.168.0.1/24
queue lan2 type shaping
queue lan2 class filter list 1
queue lan2 class property 2 bandwidth=speed
ip lan2 address 192.168.1.1/24
queue class filter 1 2 ip * * * * *
帯域制限値 [bit/s]
※赤字は受信オーバーフローが発生したことを示す。
speed [bit/s] |
1000m | 900m | 800m | 700m | 600m | 500m | 400m | 300m | 200m | 100m | 90m | 80m | 70m | 60m | 50m | 40m | 30m | 20m | 10m | 5m | 1m | 512k | 64k |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Frame Size [bytes] |
[Mbit/s] | ||||||||||||||||||||||
100 | 285.04 | 284.83 | 285.14 | 285.66 | 286.22 | 286.90 | 286.85 | 286.11 | 200.32 | 100.07 | 90.02 | 80.02 | 70.02 | 60.04 | 50.03 | 40.01 | 30.01 | 20.01 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 |
300 | 773.12 | 769.33 | 769.74 | 700.98 | 600.26 | 500.83 | 400.42 | 300.21 | 200.07 | 100.04 | 90.04 | 80.02 | 70.02 | 60.02 | 50.01 | 40.01 | 30.01 | 20.01 | 10.01 | 5.00 | 1.00 | 0.51 | 0.06 |
500 | 961.14 | 901.47 | 800.88 | 700.33 | 600.32 | 500.57 | 400.14 | 300.17 | 200.08 | 100.02 | 90.03 | 80.03 | 70.03 | 60.02 | 50.02 | 40.02 | 30.02 | 20.02 | 10.02 | 5.01 | 1.00 | 0.52 | 0.06 |
700 | 972.21 | 900.46 | 800.76 | 700.24 | 600.21 | 500.46 | 400.11 | 300.13 | 200.06 | 100.01 | 90.03 | 80.03 | 70.02 | 60.03 | 50.02 | 40.02 | 30.02 | 20.02 | 10.02 | 5.01 | 1.01 | 0.52 | 0.06 |
900 | 978.26 | 900.41 | 800.69 | 700.76 | 600.45 | 500.14 | 400.13 | 300.12 | 200.07 | 100.04 | 90.04 | 80.04 | 70.03 | 60.03 | 50.03 | 40.03 | 30.03 | 20.03 | 10.03 | 5.01 | 1.01 | 0.52 | 0.07 |
1100 | 982.14 | 900.80 | 800.41 | 700.27 | 600.13 | 500.32 | 400.05 | 300.12 | 200.07 | 100.04 | 90.05 | 80.04 | 70.03 | 60.04 | 50.04 | 40.03 | 30.04 | 20.03 | 10.03 | 5.01 | 1.01 | 0.52 | 0.07 |
1300 | 984.85 | 900.67 | 800.46 | 700.46 | 600.16 | 500.25 | 400.10 | 300.05 | 200.07 | 100.05 | 90.05 | 80.04 | 70.05 | 60.04 | 50.04 | 40.04 | 30.04 | 20.04 | 10.04 | 5.01 | 1.01 | 0.52 | 0.07 |
1500 | 986.84 | 900.50 | 800.41 | 700.39 | 600.15 | 500.13 | 400.11 | 300.06 | 200.05 | 100.05 | 90.05 | 80.05 | 70.05 | 60.05 | 50.05 | 40.05 | 30.05 | 20.05 | 10.04 | 5.02 | 1.01 | 0.52 | 0.07 |
