本ページではRTX3000の階層型QoSの性能について説明します。

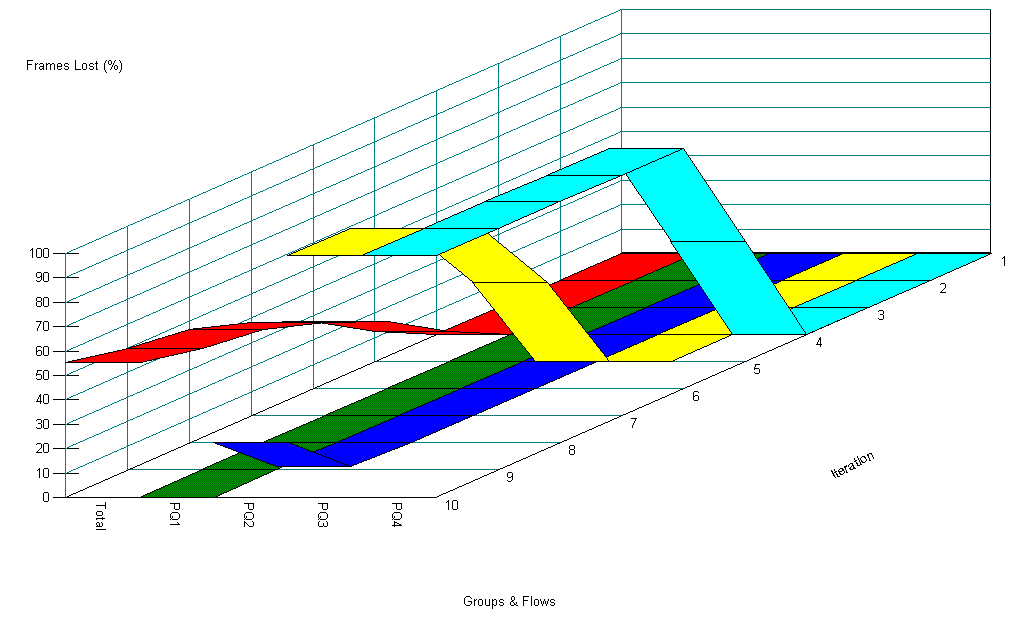

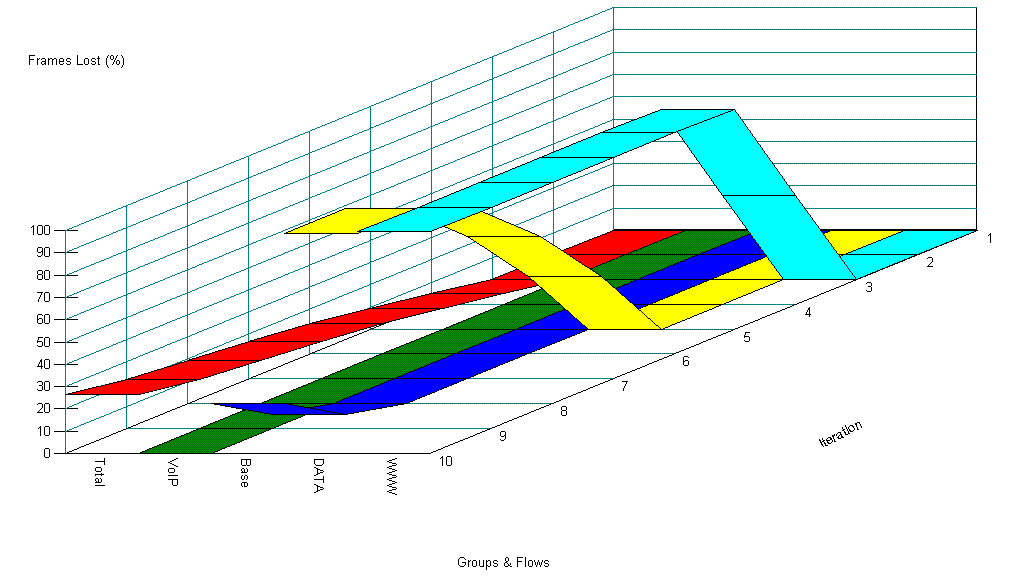

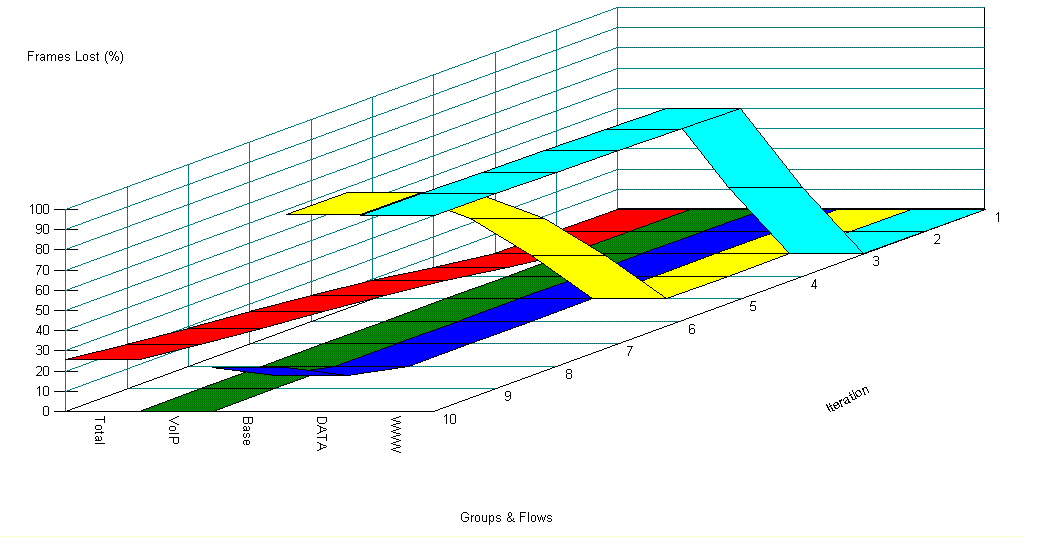

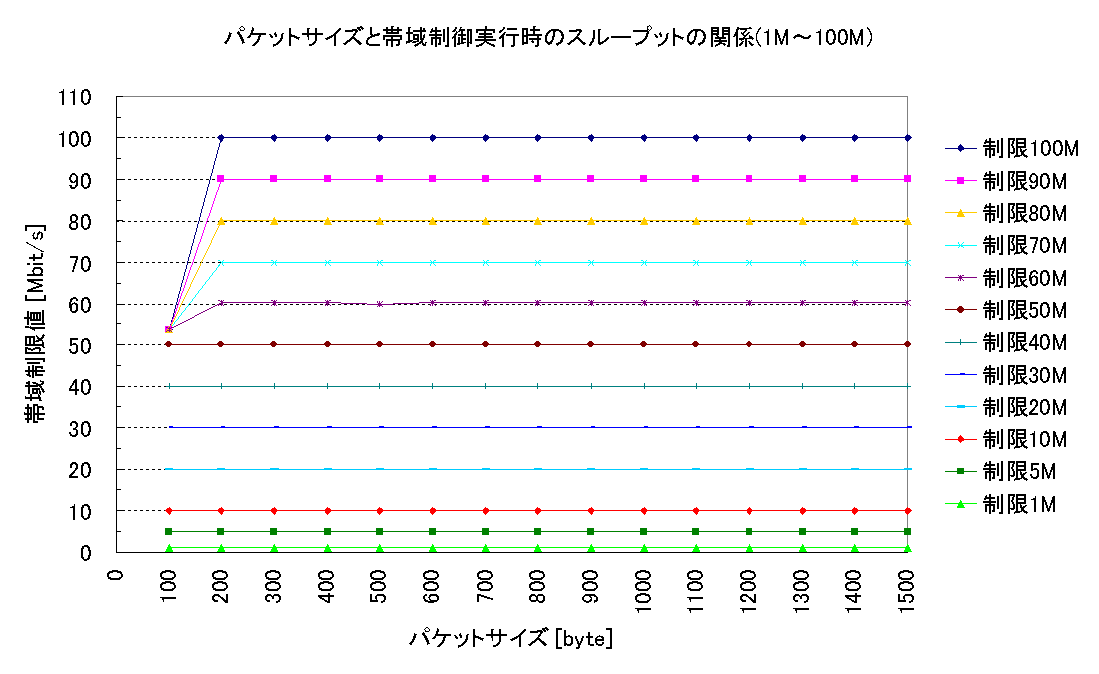

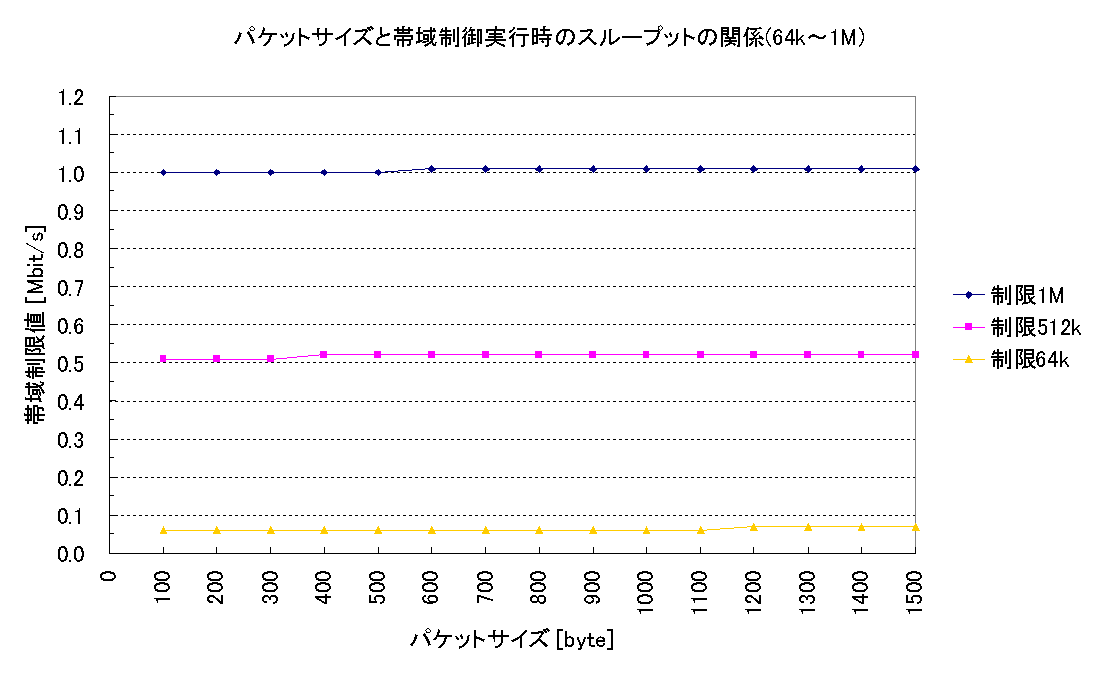

性能限界と帯域制御が有効に機能する速度の目安を示すため、パケットサイズと帯域制御実行時のスループットの関係を示します。
グラフ中で帯域制限値まで到達していない部分は、性能限界に到達していることを表しています。性能限界に到達している場合は、グラフ中の曲線より下が制御可能な領域となります。
[測定機器] SmartBits [config] ip lan1 address 192.168.0.1/24 queue lan2 type shaping queue lan2 class filter list 1 queue lan2 class property 2 bandwidth=XXX ip lan2 address 192.168.1.1/24 queue class filter 1 2 ip * * * * *
帯域制限値 [Mbit/s]
| config bandwidth= | 850M | 800M | 750M | 700M | 650M | 600M | 550M | 500M | 450M | 400M | 350M | 300M | 250M | 200M | 150M | 100M | 90M | 80M | 70M | 60M | 50M | 40M | 30M | 20M | 10M | 5M | 1M | 512k | 64k | |
| Frame Size [byte] |
[Mbit/s] | |||||||||||||||||||||||||||||
| 100 | 12.63 | 7.32 | 7.34 | 12.94 | 15.32 | 19.35 | 22.23 | 42.75 | 43.57 | 43.76 | 43.78 | 43.55 | 44.87 | 46.36 | 50.08 | 53.65 | 53.85 | 53.82 | 53.82 | 53.85 | 50.00 | 40.02 | 30.00 | 20.01 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 | |
| 200 | 57.73 | 62.30 | 66.40 | 71.15 | 95.39 | 93.32 | 84.00 | 87.87 | 91.90 | 95.59 | 99.94 | 103.91 | 107.54 | 109.51 | 113.50 | 100.06 | 90.05 | 80.00 | 70.00 | 60.04 | 49.99 | 40.00 | 29.99 | 19.99 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 | |
| 300 | 120.87 | 125.78 | 146.43 | 156.47 | 146.44 | 142.40 | 146.72 | 151.25 | 155.07 | 159.41 | 163.58 | 168.00 | 171.71 | 173.81 | 150.16 | 100.09 | 90.08 | 80.06 | 70.02 | 60.02 | 50.02 | 40.01 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.51 | 0.06 | |
| 400 | 184.91 | 206.90 | 215.21 | 207.09 | 203.04 | 206.30 | 210.09 | 214.26 | 218.88 | 223.82 | 227.06 | 231.75 | 235.90 | 200.21 | 150.16 | 100.03 | 90.03 | 80.04 | 70.03 | 60.04 | 50.02 | 40.00 | 30.01 | 20.01 | 10.00 | 5.00 | 1.00 | 0.52 | 0.06 | |
| 500 | 248.82 | 274.67 | 265.25 | 265.35 | 265.43 | 269.43 | 275.15 | 278.78 | 282.96 | 287.28 | 291.22 | 296.33 | 250.14 | 200.09 | 150.16 | 100.03 | 90.03 | 80.00 | 70.02 | 60.01 | 50.00 | 40.00 | 30.00 | 20.00 | 10.00 | 5.00 | 1.00 | 0.52 | 0.06 | |
| 600 | 324.80 | 335.44 | 335.65 | 324.95 | 329.33 | 334.00 | 338.05 | 342.90 | 347.81 | 352.43 | 347.26 | 300.23 | 250.29 | 200.21 | 150.04 | 100.05 | 90.03 | 80.03 | 70.00 | 60.03 | 50.01 | 40.01 | 30.01 | 20.01 | 10.01 | 5.00 | 1.01 | 0.52 | 0.06 | |
| 700 | 392.16 | 380.60 | 385.02 | 387.49 | 391.73 | 396.90 | 400.24 | 404.85 | 409.39 | 396.93 | 350.37 | 300.31 | 250.03 | 200.12 | 150.06 | 100.02 | 90.03 | 80.03 | 70.01 | 60.02 | 50.01 | 40.01 | 30.01 | 20.01 | 10.01 | 5.01 | 1.01 | 0.52 | 0.06 | |
| 800 | 455.52 | 444.32 | 446.37 | 450.41 | 453.97 | 458.71 | 462.71 | 468.49 | 447.26 | 400.33 | 350.39 | 300.25 | 250.16 | 200.21 | 150.06 | 100.02 | 90.03 | 80.03 | 70.01 | 60.02 | 50.01 | 40.01 | 30.01 | 20.01 | 10.01 | 5.01 | 1.01 | 0.52 | 0.06 | |
| 900 | 515.34 | 507.48 | 508.75 | 512.04 | 516.44 | 521.39 | 528.13 | 497.96 | 450.38 | 400.46 | 350.41 | 300.31 | 250.19 | 200.14 | 150.08 | 100.02 | 90.04 | 80.03 | 70.02 | 60.02 | 50.01 | 40.01 | 30.01 | 20.01 | 10.01 | 5.01 | 1.01 | 0.52 | 0.06 | |
| 1000 | 571.12 | 569.18 | 570.99 | 574.94 | 578.00 | 587.32 | 548.80 | 500.39 | 450.44 | 400.08 | 350.06 | 300.26 | 250.02 | 200.10 | 150.09 | 100.02 | 90.03 | 80.03 | 70.02 | 60.02 | 50.01 | 40.01 | 30.01 | 20.01 | 10.01 | 5.01 | 1.01 | 0.52 | 0.06 | |
| 1100 | 627.44 | 626.36 | 629.24 | 635.07 | 641.84 | 600.79 | 550.33 | 500.75 | 450.49 | 400.20 | 350.22 | 300.31 | 250.12 | 200.16 | 150.10 | 100.02 | 90.03 | 80.03 | 70.02 | 60.02 | 50.01 | 40.01 | 30.01 | 20.01 | 10.01 | 5.01 | 1.01 | 0.52 | 0.06 | |
| 1200 | 686.67 | 688.83 | 693.10 | 694.49 | 650.13 | 601.31 | 550.91 | 500.63 | 450.36 | 400.31 | 350.25 | 300.27 | 250.14 | 200.11 | 150.05 | 100.03 | 90.03 | 80.02 | 70.01 | 60.02 | 50.02 | 40.01 | 30.01 | 20.01 | 10.01 | 5.01 | 1.01 | 0.52 | 0.07 | |
| 1300 | 752.72 | 758.16 | 744.31 | 701.11 | 650.64 | 601.05 | 550.47 | 500.91 | 450.40 | 400.40 | 350.27 | 300.31 | 250.16 | 200.17 | 150.06 | 100.04 | 90.03 | 80.02 | 70.02 | 60.02 | 50.02 | 40.01 | 30.01 | 20.01 | 10.01 | 5.01 | 1.01 | 0.52 | 0.07 | |
| 1400 | 793.02 | 795.26 | 750.26 | 701.72 | 650.69 | 601.33 | 550.96 | 500.62 | 450.45 | 400.25 | 350.03 | 300.28 | 250.09 | 200.13 | 150.07 | 100.02 | 90.03 | 80.02 | 70.02 | 60.02 | 50.02 | 40.01 | 30.01 | 20.01 | 10.01 | 5.01 | 1.01 | 0.52 | 0.07 | |
| 1500 | 801.77 | 799.32 | 750.00 | 700.63 | 650.23 | 600.86 | 550.57 | 500.53 | 450.46 | 400.33 | 350.15 | 300.32 | 250.11 | 200.10 | 150.07 | 100.03 | 90.04 | 80.02 | 70.02 | 60.02 | 50.02 | 40.02 | 30.02 | 20.01 | 10.01 | 5.01 | 1.01 | 0.52 | 0.07 | |
SmartBitsを使用して測定する場合、帯域制限値をわずかに超える現象が確認できます。これは、パケットの送出を止めた後もルーターの内部キューに溜まったパケットが送出され続けるために、SmartBitsがその遅れて送出されたパケットまで受信してしまうためです。一方、show status qosコマンドでは完全に単位時間あたりの速度を算出しているので、show status qosコマンドからは帯域制限値を守った制御が行われていることが確認できます。
