リモートアクセスVPN接続の設定例

PPTPを用いたインターネットVPN環境の設定例集

[ RT105eとRTA55iの接続例 ]

ネットワーク構成図

RT(1)：RT105e(Rev6.03.08)
ADSL（固定アドレスサービス）によるインターネット接続を使用

RT(2)：RTA55i(Rev4.06.20β)
ADSLによるインターネット接続を使用
         本社ネットワーク
        |              |
  ------+---------+----+---- 192.168.10.0/24
             LAN1 | .254
              +--------+
              | RT(1)  |
              +--------+
             LAN2 | 172.16.0.1
              +----------+
              |ADSLモデム|
              +----------+
                   |
             接続プロバイダ
                   |
             インターネット
                   |
             接続プロバイダ
                   |
              +----------+
              |ADSLモデム|
              +----------+
             LAN2 | 不定
              +--------+
              | RT(2)  |
              +--------+
             LAN1 | .1
  ------+---------+----+---- 192.168.0.0/24
        |              |
         拠点ネットワーク
本社側はADSLによるインターネット接続をしており、プロバイダより172.16.0.1の固定アドレスの割り当てを受けていると仮定します。以下は拠点側でRTA55iを使用して本社ネットワークとLAN間接続を行うための設定例になります。
[拠点側(RTA55i)の設定手順]
[本社側config例]

[拠点側（RTA55i）の設定手順]

※インターネット接続設定は済んでいるものとします。

WEBブラウザより簡単設定ページを開きます。

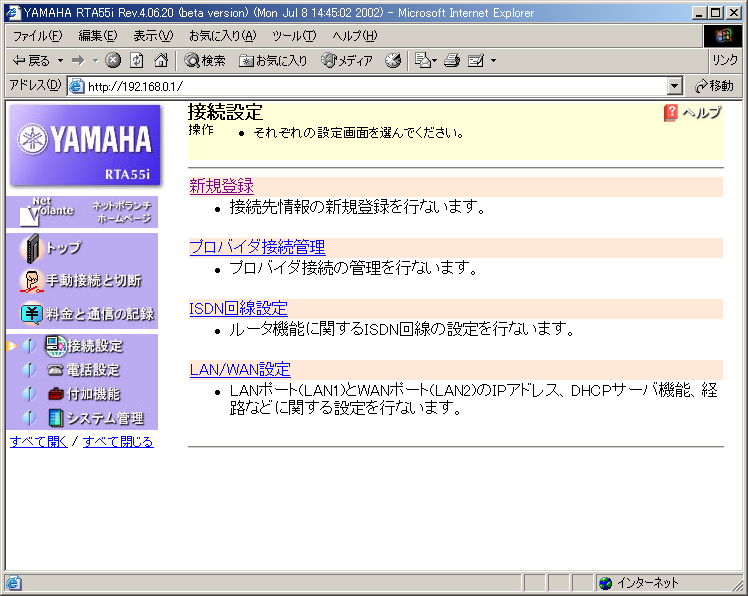

画面左端のメニューより「接続設定」をクリックすると、次のようなページが表示されますので、「新規登録」をクリックしてください。

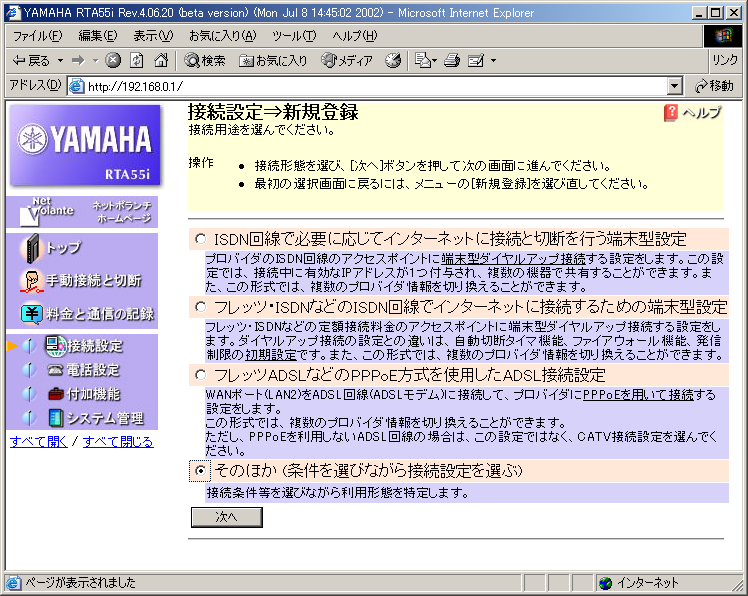

接続形態の選択

ここでは、「そのほか（条件を選びながら接続設定を選ぶ）」を選択し、「次へ」ボタンを押してください。

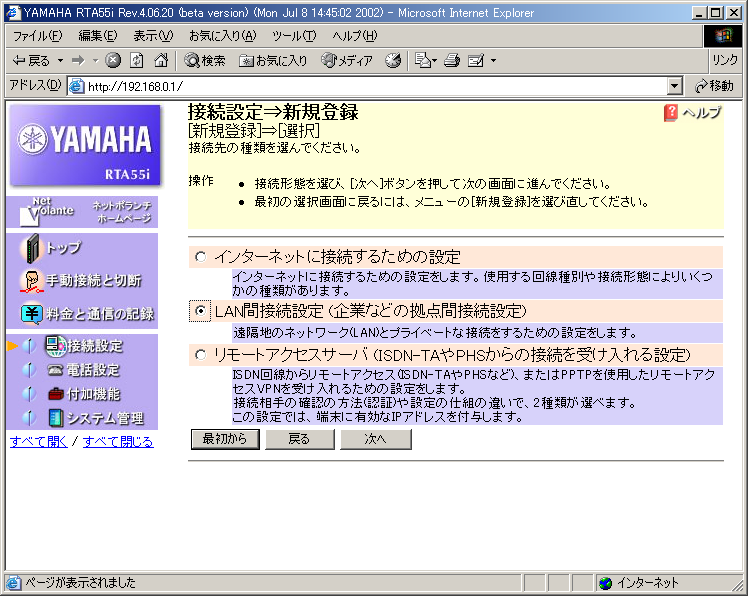

接続先の選択

ここでは「LAN間接続設定（企業などの拠点間接続設定）」を選択し「次へ」ボタンを押してください。

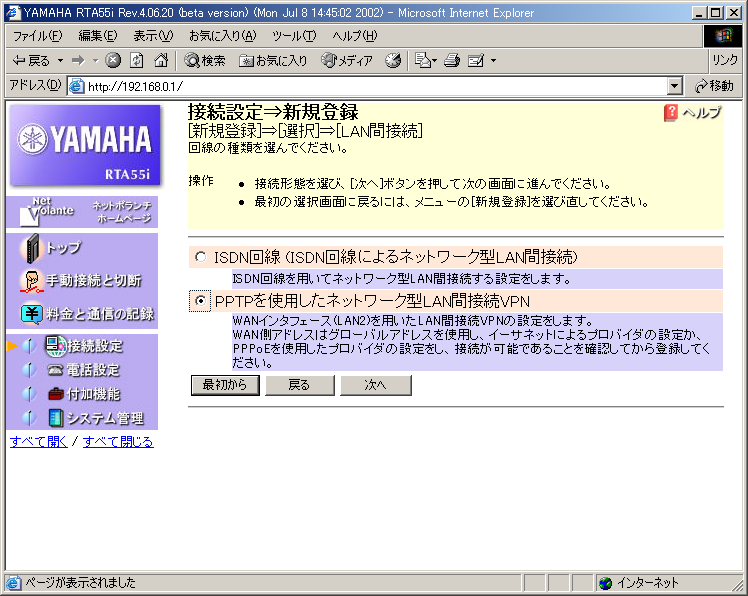

回線の種類の選択

ここでは「PPTPを使用したネットワーク型LAN間接続VPN」を選択し「次へ」ボタンを押してください。

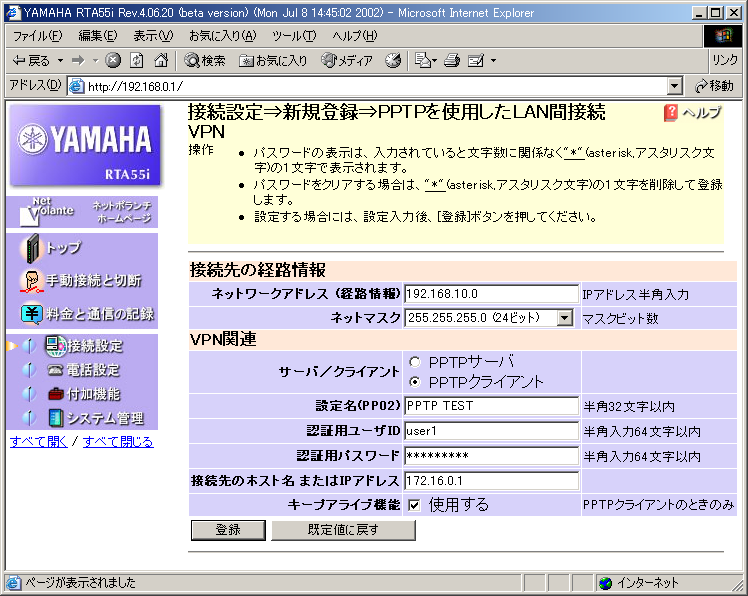

詳細項目の設定

ここでPPTPによるLAN間接続VPNの詳細な設定を行います。

ネットワークアドレス（経路情報）
接続先ネットワーク（本設定例では本社ネットワーク）のネットワークアドレスを指定します。
ネットマスク
接続先ネットワーク（本設定例では本社ネットワーク）のネットマスクを指定します。
サーバ／クライアント
現在設定しているRTA55iはPPTP接続においてクライアントとして動作するのか、サーバとして動作するのかを指定します。本設定例ではRTA55iをクライアントとして動作させますので、「クライアント」を選択します。
設定名
この設定に名前を付けます。
認証用ユーザID
PPTP接続を行うための認証に使うユーザIDを設定します。サーバ側の設定と同じになるように注意してください。
認証用パスワード
PPTP接続を行うために認証に使うユーザのパスワードを設定します。サーバ側の設定と同じになるように注意してください。
接続先のホスト名またはIPアドレス
PPTP接続先であるサーバ（本設定例ではRT105e）のIPアドレスを指定します。名前で指定することも可能です。

キープアライブ機能
PPTP接続を監視するための機能を有効／無効にします。

設定完了

ここまででRTA55iのPPTPによるLAN間VPN接続のための設定は完了です。

[本社 config 例]
PPTPサーバとなるRT105eの設定例です。この例では1対地のための設定となっていますが、複数対地の設定も可能です。（機種別のPPTP最大セッション数）
#
#LANの設定
#
ip lan1 address 192.168.10.254/24
#
#プロバイダとの接続設定
#
pp select 1
pp always-on on
pppoe use lan2
pp auth accept pap chap
pp auth myname (プロバイダに接続するID) (プロバイダに接続するパスワード)
ppp lcp mru on 1454
ppp ccp type none
ip pp address 172.16.0.1/32
ip pp mtu 1454
ip pp nat descriptor 1
pp enable 1
#
#PPTP接続を受け入れるための設定
#
pp select anonymous
pp bind tunnel1
pp auth request mschap
pp auth username user1 password1
ppp ipcp ipaddress on
ppp ccp type mppe-any
ip pp mtu 1280
pptp service type server
pp enable anonymous
pptp service on
#
#使用するトンネルの設定
#
tunnel select 1
tunnel encapsulation pptp
tunnel enable 1
#
#経路設定
#
ip route default gateway pp 1
ip route 192.168.0.0/24 gateway pp anonymous name=user1
#
#NATの設定
#
nat descriptor type 1 masquerade
nat descriptor masquerade static 1 1 192.168.10.254 tcp 1723
nat descriptor masquerade static 1 2 192.168.10.254 gre
例えば、192.168.1.0/24のネットワークをもつ別拠点をRTA55iを介して追加でPPTP接続させるためには、以下のような設定を加えます。
#
# ppにbindするtunnelの追加と接続IDの追加
#
pp select anonymous
pp bind tunnel1 tunnel2
pp auth username user2 password2
#
# tunnelの追加
#
tunnel select 2
tunnel encapsulation pptp
tunnel enable 2
#
# 経路の追加
#
ip route 192.168.1.0/24 gateway pp anonymous name=user2
