ファイルを暗号化するか否かを設定します。
統計情報の記録機能が有効になっているとき、ファイル名のプレフィックスを変更せずに、ファイルの暗号化の有無を変更することはできません。
暗号化の使用
統計情報を暗号化しないで記録する場合、「ファイルを暗号化しない」を選択します。
統計情報を暗号化して記録する場合、「ファイルを暗号化する」を選択します
暗号アルゴリズム
ファイルを暗号化するときに用いる暗号化アルゴリズムを選択します。
AES 鍵長 128 ビットで暗号化する場合、「 AES 128bit 」を選択します。
AES 鍵長 256 ビットで暗号化する場合、「 AES 256bit 」を選択します。
パスワード
ファイルを暗号化するときに用いるパスワードを設定します。
ファイルを復号するときにも同じパスワードを入力する必要があります。
半角英数字、記号が使用でき、設定可能な文字数は、 8 文字以上 32 文字以内です。
設定完了後、以下の画面になり、ガジェットが表示されます。
初期設定で表示されるガジェットは CPU 使用率のみです。
グラフの表示期間について
右上にグラフの表示期間が表示されます。
期間表示を押すと、表示期間メニューが開きます。

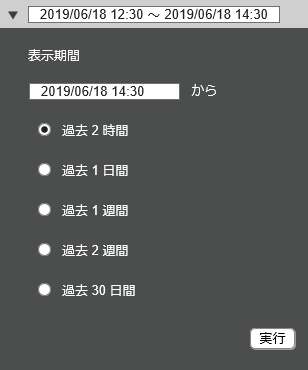

表示期間メニューについて
グラフに表示する期間の選択します。

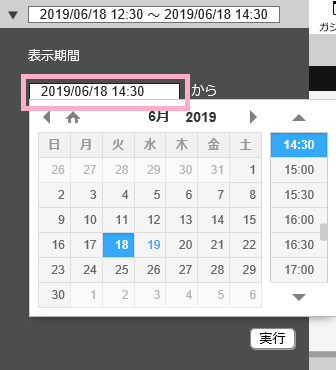

表示期間メニューの日付部分をクリックすると、カレンダーが表示されます。
カレンダーでは表示期間の開始日時を指定します。
表示したい期間を「過去 2 時間」、「過去 1 日間」、「過去 1 週間」、「過去 2 週間」、「過去 30 日間」の中から選択します。
「実行」ボタンを押すと、カレンダーで選択した開始日時から、選択した期間のデータでグラフが更新されます。
「実行」ボタンを押さずに表示期間メニューを閉じると、選択した期間は反映されず、グラフの表示も更新されません。
「ガジェット」ボタンについて
右上の「ガジェット」 (
) ボタンから表示するガジェットを選択します。
History 画面で使用できるガジェットは以下になります。
( * ) は工場出荷状態でダッシュボードを開いたときに表示されるガジェットです。
| ガジェット名 |
RTX1210 |
NVR700W |
NVR510 |
RTX830 |
RTX1220 |
RTX1300 |
RTX840 |
| CPU 使用率 ( * ) |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
| メモリー使用率 |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
| トラフィック情報 ( LAN / PP / TUNNEL ) |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
| トラフィック情報 (アプリケーション) |
- |
○
(Rev.15.00.17 以降) |
- |
○
(Rev.15.02.13 以降) |
- |
○ |
◯ |
| NATセッション数 |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
| ファストパスフロー数 |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
| 動的フィルターセッション数 |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
◯ |
各ガジェットには以下の機能があります。
ガジェットの追加
右上の「ガジェット」ボタン (
) を押し、ガジェットの一覧から追加するガジェットを選択して「適用」ボタンを押してください。
ガジェットは常にダッシュボードの一番左上に追加されます。
ガジェットの削除
右上の「ガジェット」ボタン (
) を押し、ガジェットの一覧の選択を外して「適用」ボタンを押してください。
各ガジェットの右上にある「閉じる」ボタンを押してもガジェットを削除することができます。
ガジェットの移動
各ガジェットのバーにマウスを重ねると、マウスポインタが移動マークに切り替わり、ドラッグするとガジェットを任意の位置に移動することができます。
ガジェットの移動先候補は灰色で表示されます。
ガジェットの最小化
各ガジェットの左上にある最小化アイコン (
) を押すと、アイコンが横向きになり (
) ガジェットは最小化表示になります。
再び押すとアイコンは元の下向き (
) に戻り、ガジェットは元の大きさに戻ります。
ガジェットの位置情報の保存
ガジェットを追加、削除したときや、移動したとき、最小化 / 元に戻す操作をしたときは、ガジェットの位置情報が
RTFS にファイルとして保存されます。ただし、RTFS の空き容量が足りない場合、これらの情報は保存されません。
電源を再投入した後でもこれらの情報は保存されています。
トラフィック情報のガジェットについては、表示するインターフェース情報は保存されません。
工場出荷状態に戻したり RTFS をフォーマットすると、これらの情報は初期化されます。
一般ユーザーでログインした場合、ガジェットの位置情報は保存されません。
各ガジェット共通の内容について
各ガジェットでグラフを表示するためには、統計情報の設定を有効にする必要があります。設定方法は
History の使い方を参照してください。
統計情報の記録機能が有効になっていても、「種別が有効になっていません」と表示される場合は、 各ガジェットで使用する統計情報の記録が有効になっていません。
History 画面右上の「設定」ボタン (

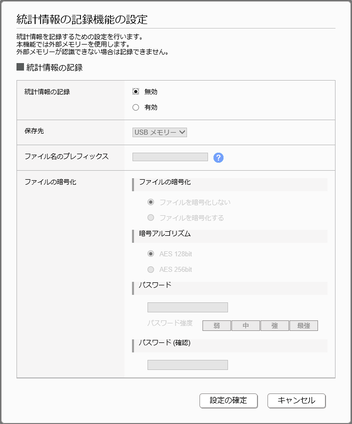

) から開く「統計情報の記録機能の設定」ウィンドウより「統計情報の記録」を「有効」にして設定の確定を行うと、各ガジェットで使用する統計情報の記録も有効になります。
グラフの表示期間は、History 画面右上の表示期間メニューより変更でき、変更すると、表示中のすべてのグラフの表示期間が変更されます。
ガジェット右上にある凡例の各項目を押すと、その項目の線の表示 / 非表示を切り替えることができます。複数の線が重なって表示されていたり、一時的に特定の項目のみを見たい場合に有効です。

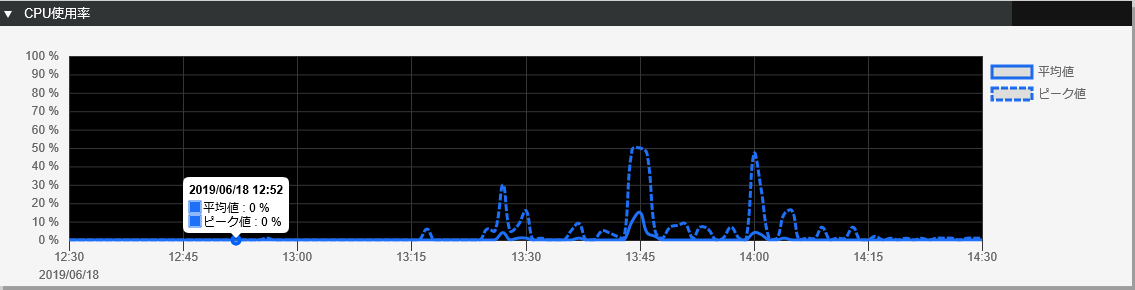

CPU 使用率

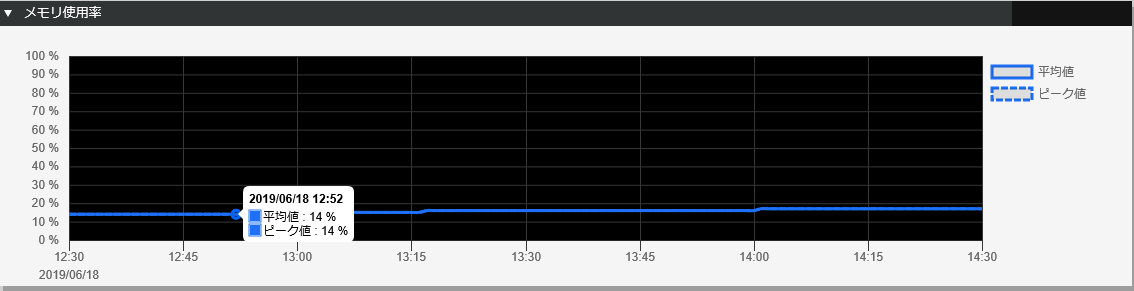

メモリー使用率

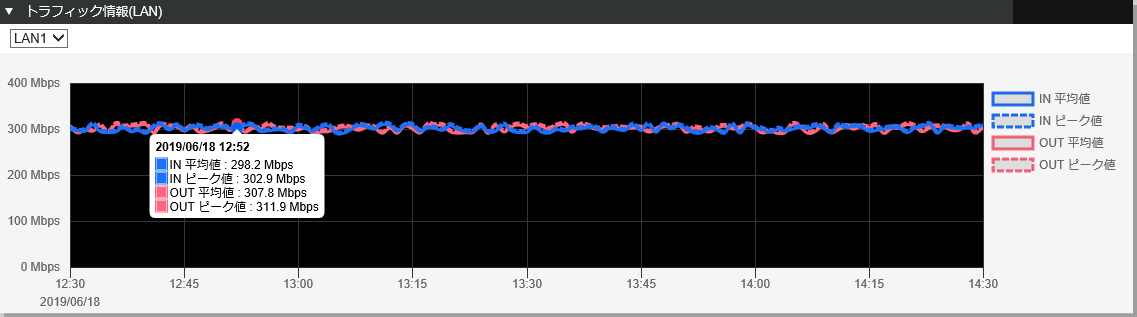

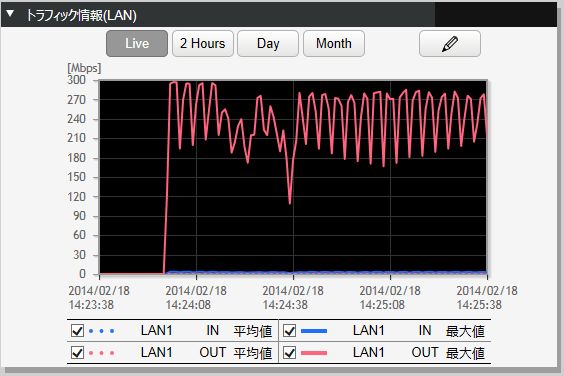

トラフィック情報 ( LAN )
LAN インターフェースのトラフィック情報を表示します。
グラフの横軸は時間、縦軸は1秒間あたりの LAN インターフェースのトラフィックの平均値とピーク値をあらわしています。
グラフ上にカーソルを合わせると、ツールチップにその時刻の LAN インターフェースのトラフィックの IN / OUT の平均値とピーク値が表示されます。
ガジェット上部のセレクトボックスから、グラフに表示する LAN インターフェースを選択でき、インターフェースを選択すると、グラフが更新されます。
セレクトボックスには、有効な LAN インターフェースのみが表示され、有効な LAN インターフェースがないときはグラフを表示できません。
トラフィック情報のガジェットについては、表示するインターフェース情報は保存されません。
トラフィック情報 ( PP )
PP インターフェースのトラフィック情報を表示します。
グラフの横軸は時間、縦軸は1秒間あたりの PP インターフェースのトラフィックの平均値とピーク値をあらわしています。
グラフ上にカーソルを合わせると、ツールチップにその時刻の PP インターフェースのトラフィックの IN / OUT の平均値とピーク値が表示されます。
ガジェット上部のセレクトボックスから、グラフに表示する PP インターフェースを選択でき、インターフェースを選択すると、グラフが更新されます。
セレクトボックスには、有効な PP インターフェースのみが表示され、有効な PP インターフェースがないときはグラフを表示できません。
トラフィック情報のガジェットについては、表示するインターフェース情報は保存されません。
トラフィック情報 ( TUNNEL )
TUNNEL インターフェースのトラフィック情報を表示します。
グラフの横軸は時間、縦軸は1秒間あたりの TUNNEL インターフェースのトラフィックの平均値とピーク値をあらわしています。
グラフ上にカーソルを合わせると、ツールチップにその時刻の TUNNEL インターフェースのトラフィックの IN / OUT の平均値とピーク値が表示されます。
ガジェット上部のセレクトボックスから、グラフに表示する TUNNEL インターフェースを選択でき、インターフェースを選択すると、グラフが更新されます。
セレクトボックスには、有効な TUNNEL インターフェースのみが表示され、有効な TUNNEL インターフェースがないときはグラフを表示できません。
トラフィック情報のガジェットについては、表示するインターフェース情報は保存されません。
トラフィック情報 ( アプリケーション )
アプリケーション別のトラフィック情報を表示します。
アプリケーション別のトラフィック情報を表示するには、アプリケーション制御機能(DPI)を有効にする必要があります。アプリケーション制御機能については
DPIを参照してください。
本ガジェットで表示可能な期間は「2時間」、「1日間」、および「1週間」です。表示期間メニューから「2週間」または「30日間」を選択しているときは、グラフを表示できません。
円グラフ・棒グラフには、該当期間中に使用されたアプリケーションやトラフィック量の多い端末が表示されます。
該当期間のうち、使用率の高いアプリケーションが表示されます
以下のうち、いずれかを満たすアプリケーションは、まとめて「その他」として表示されます
- 該当期間中の累積トラフィック量が11位以下
- 該当期間中の累積トラフィック量が、すべてのアプリケーションの1%未満
単位時間当たりの累積トラフィック量
グラフの横軸は時間、縦軸は単位時間あたりの累積トラフィック量をあらわしています。
グラフ上にカーソルを合わせると、ツールチップにその時刻の情報が表示されます。
グラフ上をクリックすると、ガジェット下部に選択した日時の情報が表示されます。
ガジェット下部の表示期間
使用されたアプリケーション内訳(円グラフ)
該当期間中に使用されたアプリケーションの割合が円グラフで表示されます。
グラフ上にカーソルを合わせると、ツールチップにそのアプリケーションの情報が表示されます。
グラフ上をクリックすると、右側の棒グラフにそのアプリケーションを使用した端末が表示されます。
通信量の多い端末(棒グラフ)
端末ごとに使用したアプリケーションが棒グラフで表示されます。
トラフィック量の多い順に、上位10位までの端末が表示されます。
グラフ上にカーソルを合わせると、ツールチップにその端末の通信量が表示されます。

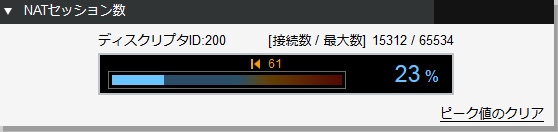

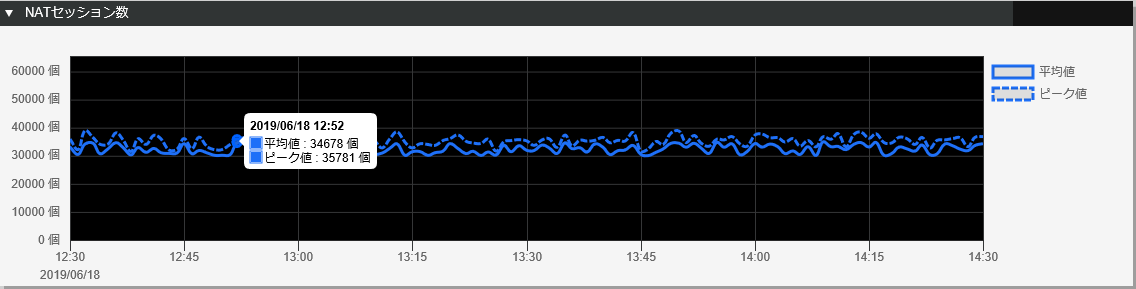

NAT セッション数
ファストパスフロー数

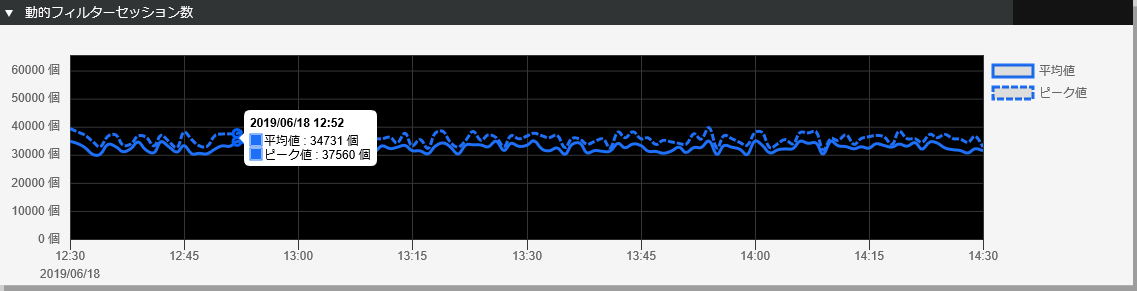

動的フィルターセッション数
