Amazon VPCとのVPN接続（API方式） GUI設定手順

$Date: 2022/06/10 02:46:39 $

• 概要
• 対応機種とファームウェアリビジョン
• 事前設定（AWS側）
• 設定手順

概要

Amazon VPCとのVPN接続（API方式）をWeb GUIから設定する手順を紹介します。

Amazon VPCとのVPN接続（API方式）に関する技術資料は以下を参照ください。
http://www.rtpro.yamaha.co.jp/RT/docs/cloud_vpn/amazon-vpc_api.html

対応機種とファームウェアリビジョン

事前設定（AWS側）

Amazon VPC とVPN接続する前に、AWS の管理画面で、Amazon VPC の設定およびアクセスキーを発行します。 それぞれの手順は以下のサイトをご覧ください。

• Amazon VPC の仮想ネットワーク(IPsec)を設定する
  • 手順後半の「VPN 接続」画面で表示される「VPN ID」はWeb GUIからの設定に必要な情報なので、記録しておきます。
• アクセスキーを発行する
  • 発行した アクセスキーID と、シークレットアクセスキーはWeb GUIからの設定に必要な情報なので、記録しておきます。

設定手順

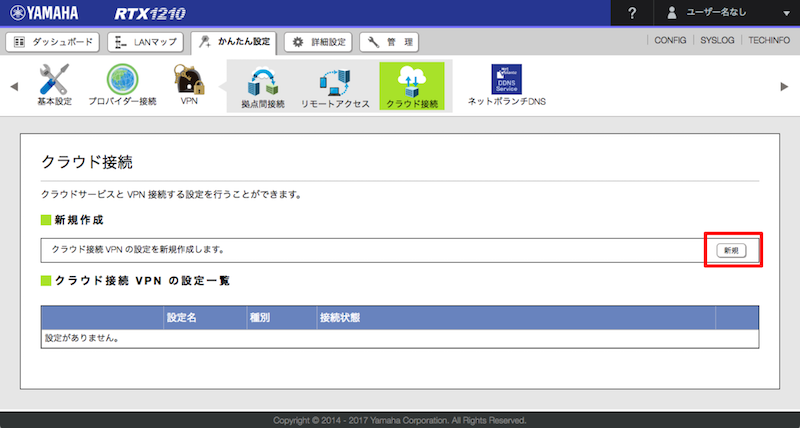

1. Web GUIのかんたん設定の[VPN]-[クラウド接続]にアクセスします。「新規」ボタンをクリックします。

2. Amazon VPC（API方式）で設定されることを確認し、「次へ」ボタンをクリックします。

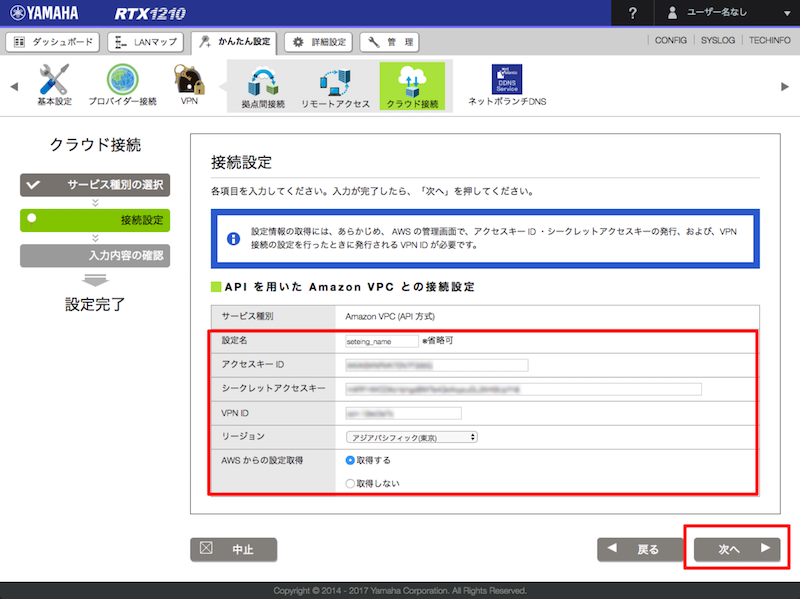

3. API を用いて Amazon VPC と接続するための情報を入力します。入力が完了したら「次へ」ボタンをクリックします。

   • 設定名

     • 任意の設定名を入力します。省略可能です。
   • アクセスキー ID

     • AWS の管理画面で発行したアクセスキー ID を入力します。
   • シークレットアクセスキー

     • AWS の管理画面で発行したシークレットアクセスキーを入力します。
   • VPN ID

     • AWS の管理画面で、Amazon VPC との VPN 接続の設定を行ったときに発行される VPN ID を入力します。
   • リージョン

     • Amazon VPC のインスタンスを生成したリージョンを選択します。
   • AWSからの設定取得

     • 「取得する」を選択します。
     • 「取得しない」を選択すると、Amazon VPC との VPN 接続を行うための設定を AWS から取得しません。ルーターの CONIFG には、本ページの設定値のみ保存されます。後で AWS から 設定を取得して CONFIG を作成し、Amazon VPC と接続する場合は、以下の手順で行います。

       1. クラウド接続ページで「確認」ボタンをクリックし、内容の確認と取得ページを開きます。
       2. 「AWS から情報を取得」の「実行」ボタンをクリックし、設定情報の取得を開始します。

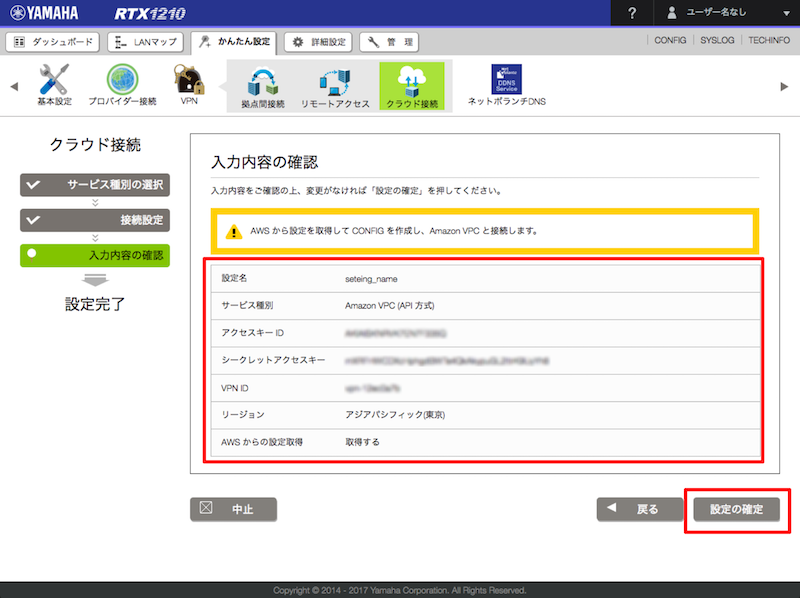

4. 入力内容が正しいことを確認し、「設定の確定」ボタンをクリックします。

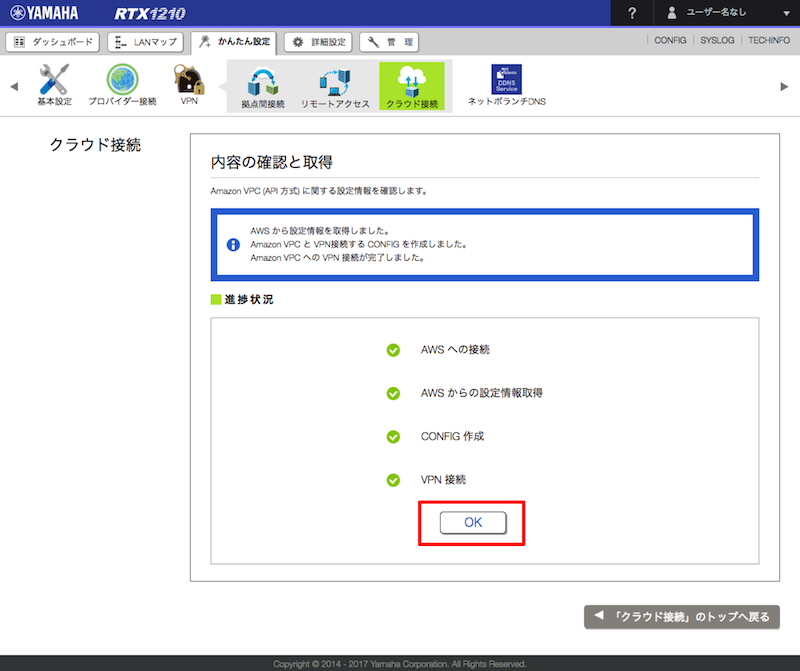

5. AWSから設定情報を取得し、CONFIGを作成し、VPN接続を行う一連の処理が始まります。進捗状況が表示されるため、すべての処理が完了するまで待ちます。正常に完了すると「OK」ボタンが表示されます。「OK」ボタンをクリックします。

   • 注意事項

     • AWS へのリクエストには、リクエストを発行した日時(秒まで)を記載します。リクエストに記載の日時と、AWS がリクエストを受信した日時とが15分以上離れている場合、AWS はエラーを返します(AuthFailure)。 そのため、ルーターの時刻は正しい時刻にあわせておく必要があります。
       かんたん設定の[基本設定]-[日付と時刻の設定]から、定期的にNTPサーバーと時刻を同期する設定を行うことを推奨いたします。

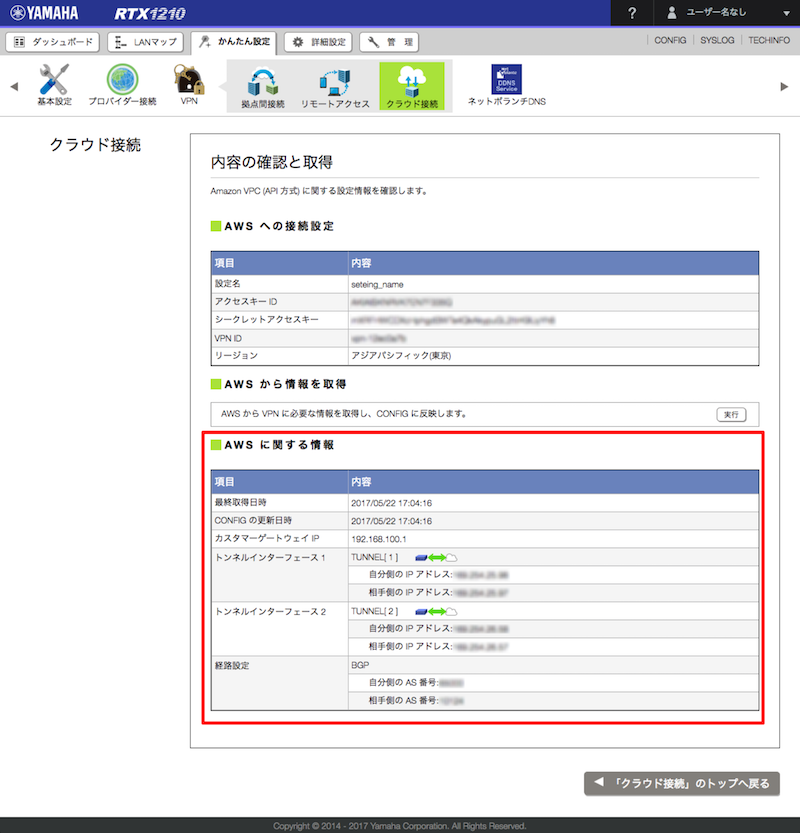

6. AWSに関する情報から、正しく接続できていることを確認します。
