RT140pに添付されるPRIケーブルは、どのような仕様ですか?


最終変更日 2015/Jul/23
文書サイズ 3.0KB


RT140pに添付されるPRIケーブルは、どのような仕様ですか?

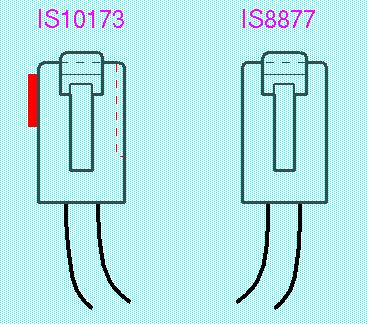

両側のプラグは形状が似ていますが、 IS10173側が異なっています。
IS10173側は、突起など形状的に、通常のRJ-45とは異なっており、 誤挿入の可能性はありません。
説明の画像

結線は、下図の通りです。

 [PRI用ISO標準IS8877←→ISO標準IS10173接続(変換)ケーブル]

RT140p側/IS8877/TE側                    DSU側/IS10173/NT側
  +-------------+                        +-------------+
  |             |                        |             |
  |  RD+   ( 4) |------------------------|( 1)    TD+  |
  |             |                        |             |
  |  RD-   ( 5) |------------------------|( 2)    TD-  |
  |             |                        |             |
  |             |                        |             |
  |  TD+   ( 3) |------------------------|( 4)    RD+  |
  |             |                        |             |
  |  TD-   ( 6) |------------------------|( 5)    RD-  |
  |             |                        |             |
  +-------------+                        +-------------+
       (RJ45)                                 (RJ48)
