WLX402 WDS機能

$Date: 2017/06/06 08:02:02 $

  1. 概要
  2. 注意事項
  3. 対応機種とファームウェアリビジョン
  4. 詳細
  5. コマンド
  6. 設定・操作方法
  7. 設定例
  8. SYSLOGメッセージ一覧

1. 概要

WDS(Wireless Distribution System)とは、無線でアクセスポイント同士を接続する機能です。
WDS機能を利用することによって、無線の通信距離を延長したり、電波の届きにくいエリアを カバーすることができます。

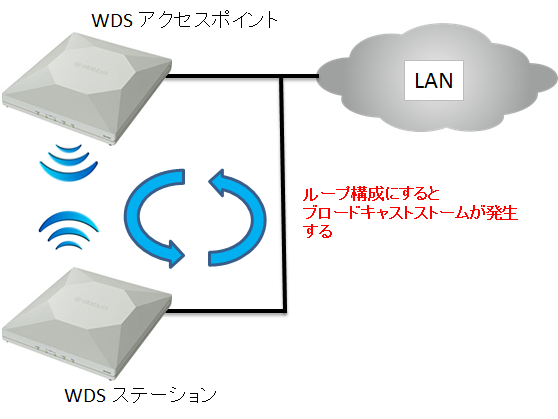

2. 注意事項

3. 対応機種とファームウェアリビジョン

WLX402では、以下のファームウェアで WDS機能をサポートしています。

機種 ファームウェア
WLX402 Rev.17.00.05以降

4. 詳細

接続方法

WDSでアクセスポイント間を接続する場合は、一方を親機として動作させるために、無線インターフェースを WDSアクセスポイントに、もう一方を子機として動作させるために、無線インターフェースをWDSステーション に設定します。WDSアクセスポイントとWDSステーションは1対1で接続します。
またWDSで接続するのは以下のVLAN IDで指定された一つのVLANのみです。

WDSアクセスポイントとWDSステーション同士は以下の項目で同じ値に設定しておく必要があります。

WDSアクセスポイント側では、WDSステーションからの接続リクエストを許可する為に、WDSステーションの無線側のMACアドレスを設定します。この時、WDSステーション側で接続用に割り当てられたMACアドレスを連番で8個登録することになります。

WDSステーション側では、WDSアクセスポイントを見つけると自動的に接続シーケンスが動作します。 WDSアクセスポイント側では、登録しているWDSステーションのMACアドレスリストを参照し、一致すればWDSステーションとの接続を許可します。

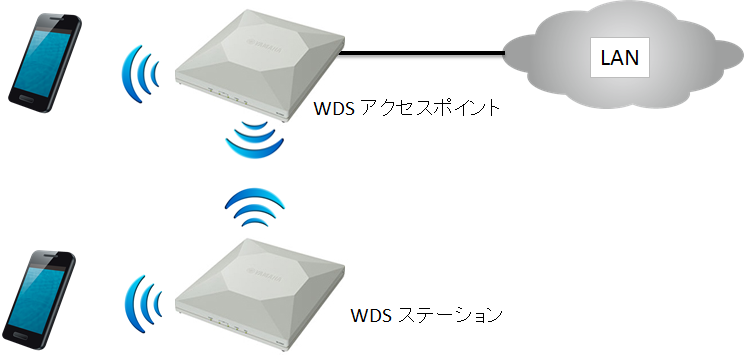

WDSで接続できるアクセスポイントは、親機から一段目の子機までとし、アクセスポイント間を 中継するような多段接続はできません。下図のような構成以外の接続形態での使用は未サポートです。

※無線インターフェースはWDS用とVAP用合わせて最大16個まで割り当てることができます。

WDS機能を利用するにはWeb設定画面から設定できます。

connection

5. コマンド

6. 設定・操作方法

6.1 設定画面

[グループ設定] - [グループ N] - [無線設定] - [SSID管理]のVAPリストの設定項目で、編集または追加をクリックすると、VAP設定の画面が表示されます。
WDS接続をする場合は、インターフェースの動作モードの設定項目でWDSアクセスポイントまたはWDSステーションを選択します。

　　　※VAPを選択した時は、通常のアクセスポイントと無線端末間の接続用にインターフェースが設定されます。

認証方式はオープンまたは WPA2-PSK を選択します。オープンを選択した時は、暗号化方式は none が自動的に指定されます。また WPA2-PSK を選択した場合は、暗号化方式は AES が自動的に指定されます。

インターフェース動作モードの設定項目でWDSアクセスポイントを選択したときは、「WDSステーション MACアドレス」の設定項目が表示されますので、接続を許可するWDSステーションの無線モジュールのMACアドレスを設定してください。

無線モジュールのMACアドレスは、Web設定画面やシリアルコンソール、本体底面に貼付されているシールにより確認することができます。Web設定画面からは、[管理機能]-[システム情報]で"MACアドレス"の項目を参照してください。シリアルコンソールからは、 show environment コマンドを実行し、"MAC-Address"の項目を参照してください。 2番目に表示されているのが2.4GHzの無線モジュールのMACアドレス、3番目に表示されているのが、5GHzの無線モジュールのMACアドレスとなります。

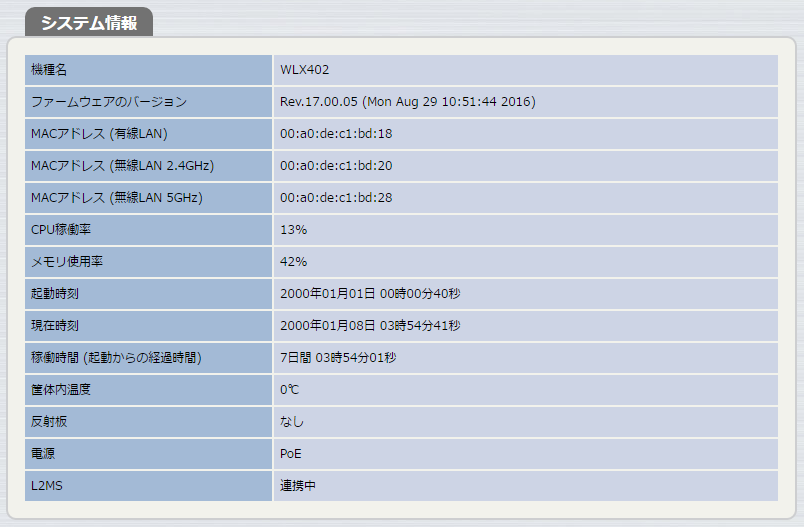

■Web設定画面で無線モジュールのMACアドレスを確認
manage-system

■シリアルコンソールで無線モジュールのMACアドレスを確認
show_environment

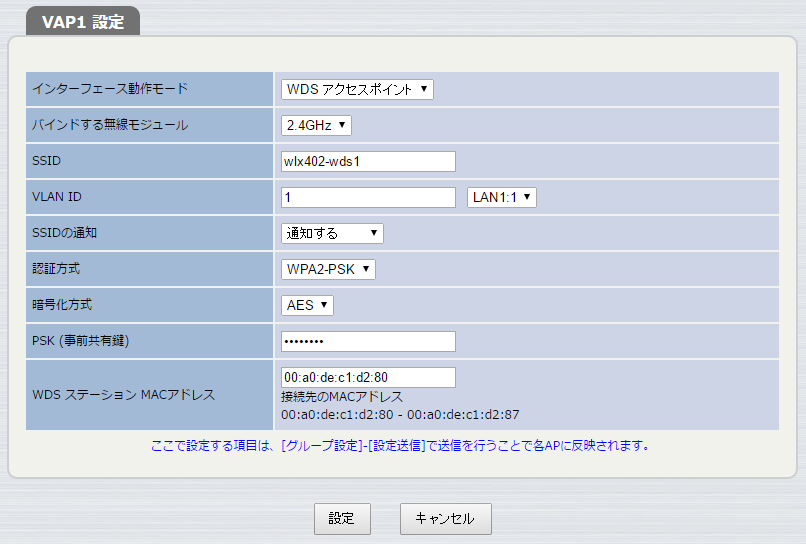

(1) インターフェースの動作モードでWDSアクセスポイントを指定した時
WDS_AP

(2) インターフェースの動作モードでWDSステーションを設定した時
WDS_Station

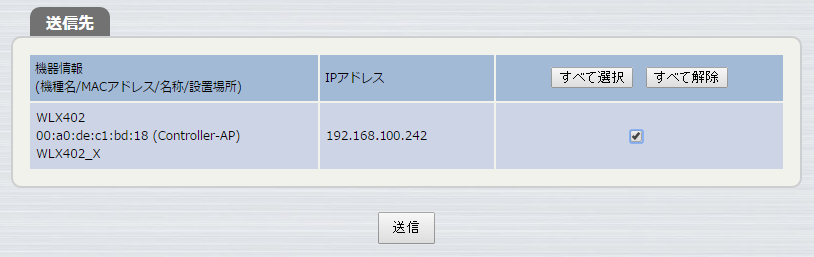

(3) [グループ設定] - [グループ N] - [設定送信] - 送信先欄の送信先にチェックをつけ、送信ボタンを押下することにより設定が反映されます。
send config

6.2 状態表示画面

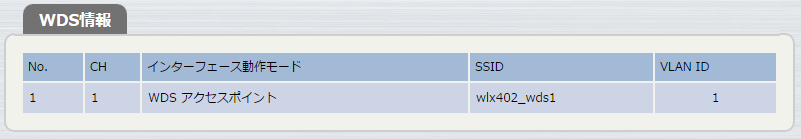

[管理機能]-[システム情報]でWDSの情報を表示します。表示する内容は以下の項目です。

表示項目 説明
No. 無線情報登録番号を表示します。
CH 使用しているチャンネルを表示します。
インターフェース動作モード "WDSアクセスポイント"または"WDSステーション"を表示します。
WDSの設定がない場合は、"WDSの設定はありません"を表示します。
SSID 設定しているSSIDを表示します。
VLAN ID 設定しているVLAN IDを表示します。

WDS_Info1

7. 設定例

WLX402 2台をWDSで接続します。一方をWDSアクセスポイント(親機)、もう一方をWDSステーション(子機)に設定します。 WDSアクセスポイントとWDSステーションに対して無線クライアントを接続するためのVAPをそれぞれ一つずつ設定します。 WDSアクセスポイント-WDSステーション間の通信は5GHz帯、WLX402-無線クライアント間の通信は2.4GHz帯を使用するようにします。

example

[WDSアクセスポイントの設定]

vlan-port-mode lan1:1 hybrid
vlan-id 1 1
vlan-access lan1:1 1
ip vlan-id 1 address 192.168.100.241/24
airlink select module1
 airlink mode 11b+g+n
 airlink channel 1+5 primary=lower
airlink enable module1
airlink select module2
 airlink mode 11a+n+ac
 airlink channel 36+40+44+48 primary=lower primary40=lower
airlink enable module2
airlink select 1
 airlink ssid wlx402-wds1
 airlink vlan-id 1
 airlink bind module2
 airlink auth wpa2-psk aes
 airlink psk-key 12345678
 airlink vap mode wds-ap                  #...(1)
 airlink wds peer 1 00:a0:de:c1:d2:88     #...(2)
airlink enable 1
airlink select 2
 airlink ssid wlx402-vap2-2.4
 airlink vlan-id 1
 airlink bind module1
 airlink auth wpa2mixed-psk mixed
 airlink psk-key 12345678
airlink enable 2
certificate generate ca "WLX402 RADIUS"
schedule at 1 startup * ntpdate ntp.nict.jp syslog
schedule at 3 startup airlink module2 airlink channel change station-none exclude=none
wlan-controller role controller-ap
wlan-controller select 1
 airlink select module1
  airlink mode 11b+g+n
  airlink channel 1+5 primary=lower
 airlink enable module1
 airlink select module2
  airlink mode 11a+n+ac
  airlink channel 36+40+44+48 primary=lower primary40=lower
 airlink enable module2
 airlink select 1
  airlink ssid wlx402-wds1
  airlink vlan-id 1
  airlink bind module2
  airlink auth wpa2-psk aes
  airlink psk-key 12345678
  airlink vap mode wds-ap                 #...(1)
  airlink wds peer 1 00:a0:de:c1:d2:88    #...(2)
 airlink enable 1
 airlink select 2
  airlink ssid wlx402-vap2-2.4
  airlink vlan-id 1
  airlink bind module1
  airlink auth wpa2mixed-psk mixed
  airlink psk-key 12345678
 airlink enable 2
wlan-controller select 1 1
 wlan-controller member-ap 00:a0:de:c1:bd:18

[WDSステーションの設定]

vlan-port-mode lan1:1 hybrid
vlan-id 1 1
vlan-access lan1:1 1
ip vlan-id 1 address 192.168.100.242/24
airlink select module1
 airlink mode 11b+g+n
 airlink channel 1+5 primary=lower
airlink enable module1
airlink select module2
 airlink mode 11a+n+ac
 airlink channel 36+40+44+48 primary=lower primary40=lower
airlink enable module2
airlink select 1
 airlink ssid wlx402-wds1
 airlink vlan-id 1
 airlink bind module2
 airlink auth wpa2-psk aes
 airlink psk-key 12345678
 airlink vap mode wds-sta                 #...(3)
airlink enable 1
airlink select 2
 airlink ssid wlx402-vap2-2.4
 airlink vlan-id 1
 airlink bind module1
 airlink auth wpa2mixed-psk mixed
 airlink psk-key 12345678
airlink enable 2
certificate generate ca "WLX402 RADIUS"
schedule at 1 startup * ntpdate ntp.nict.jp syslog
schedule at 3 startup airlink module2 airlink channel change station-none exclude=none
wlan-controller role controller-ap
wlan-controller select 1
 airlink select module1
  airlink mode 11b+g+n
  airlink channel 1+5 primary=lower
 airlink enable module1
 airlink select module2
  airlink mode 11a+n+ac
  airlink channel 36+40+44+48 primary=lower primary40=lower
 airlink enable module2
 airlink select 1
  airlink ssid wlx402-wds1
  airlink vlan-id 1
  airlink bind module2
  airlink auth wpa2-psk aes
  airlink psk-key 12345678
  airlink vap mode wds-sta                #...(3)
 airlink enable 1
 airlink select 2
  airlink ssid wlx402-vap2-2.4
  airlink vlan-id 1
  airlink bind module1
  airlink auth wpa2mixed-psk mixed
  airlink psk-key 12345678
 airlink enable 2
wlan-controller select 1 1
 wlan-controller member-ap 00:a0:de:c1:d2:78

[解説]

(1) 無線インターフェースをWDSアクセスポイントとして動作させる設定をする。
(2) 接続許可するWDSステーションの無線モジュールのMACアドレスを設定する。
(3) 無線インターフェースをWDSステーションとして動作させる設定をする。

8. SYSLOGメッセージ一覧

以下の文書を参照してください。
