WLX402 機器交換サポート機能

$Date: 2017/11/28 04:22:11 $

  1. 概要
  2. 注意事項
  3. 対応機種とファームウェアリビジョン
  4. 詳細
  5. 設定・操作方法
  6. SYSLOGメッセージ一覧

1. 概要

本機能はグループ内のあるAPが故障した場合や、あるWLXシリーズのMember-APを他のWLXシリーズのMember-APに入れ替える場合などに、新しい機器に簡単に交換できるようにするための機能です。


2. 注意事項


3. 対応機種とファームウェアリビジョン

WLX402では、Controller-APとして以下のファームウェアで機器交換サポート機能をサポートしています。

機種 ファームウェア
WLX402 Rev.17.00.09以降

また、本製品の機器交換サポート機能でMember-APとしてサポートするWLXシリーズとファームウェアは、以下のとおりです。

機種 ファームウェア
WLX402 Rev.17.00.09以降
WLX202 Rev.16.00.08以降
WLX302 Rev.12.00.19以降


4. 詳細

4.1 基本動作

本機能では、すでにグループに含まれているMember-APと新しく発見したMember-APを、簡単に交換できるWeb設定画面を提供します。 これによってグループ内のあるAPが故障した場合などに、新しい機器へ簡単に交換できます。

本機能によってMemeber-APを交換する場合は、はじめに交換するAP機器を新しいAP機器へ交換し、その後Web設定画面で交換設定を行います。

本機能では、ある機種のWLXシリーズのAPから他の機種のWLXシリーズのAPへの交換もサポートします。
システム名が工場出荷時状態(機種名_シリアル番号)のときは、システム名は引き継がれません。


5. 設定・操作方法(GUI)

5.1. [グループ設定] - [グループ 1] - [グループ定義] -「Member-AP交換」-「交換」ボタン

「Member-AP交換」欄
[Member-AP交換]画面へ遷移する「交換」ボタン表示します。
「交換」ボタン
[Member-AP交換]画面へ遷移します。

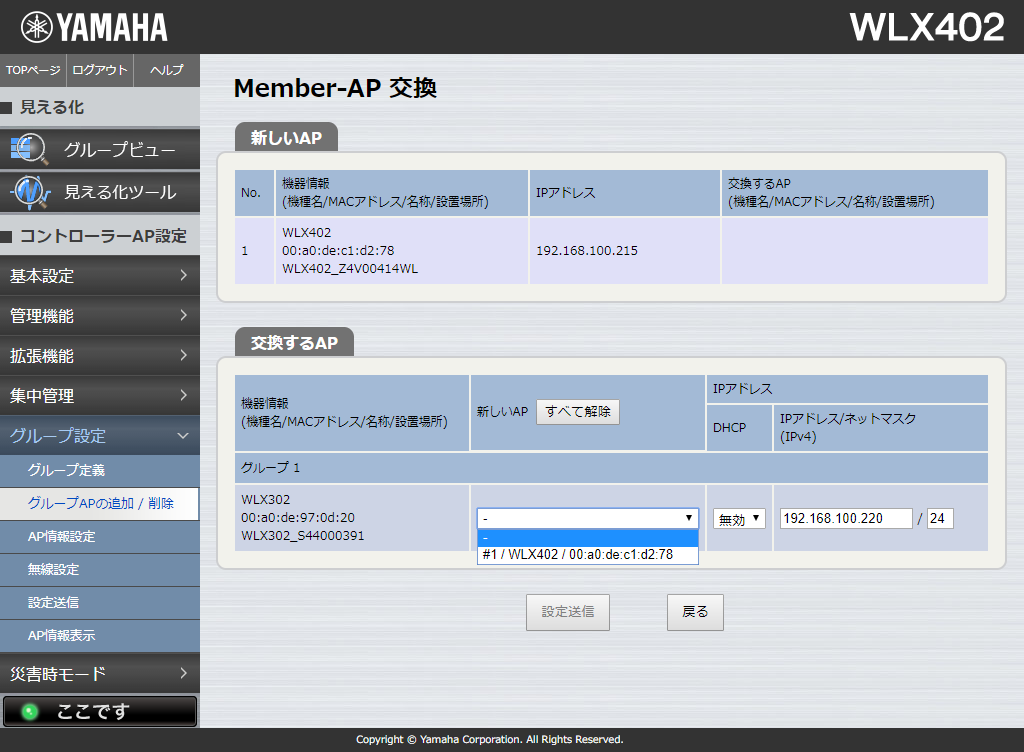

5.2. [グループ設定] - [グループ 1] - [グループ定義] - [Member-AP交換]画面

「新しいAP」欄
「新しいAP」欄にまだグループに含まれていない発見されたAPが表示されます。
「新しいAP」欄には発見されたAPの機種名/MACアドレス/名称/設置場所とIPアドレスが表示されます。
「交換するAP」欄
「交換するAP」欄に現在のMember-APの一覧が表示されます。
接続状態がNGになっているMember-APがある場合はそれらが先頭に表示されます。
また、それらのAPの機種情報はグレーアウトして表示されます。

「交換するAP」欄には、交換するAPの機種名/MACアドレス/名称/設置場所とIPアドレスが表示されます。
また、「IPアドレス」に現在のMember-APのIPアドレスの設定が表示されます。
新しいAPでIPアドレスの設定を変更する場合は、 「DHCP」、「IPアドレス(IPv4)」や「ネットマスク」で新しいAPで使用するIPアドレスを入力してください。

「交換するAP」欄の各APの「新しいAP」ドロップダウンリストに「新しいAP」欄に表示されているAPが表示されます。
「新しいAP」ドロップダウンリストには新しいAPの番号/機種名/MACアドレスが表示されます。
「新しいAP」ドロップダウンリストでAPを選択すると、 「新しいAP」欄の「交換元のAP」に「交換するAP」欄で選択したAPの機種名/MACアドレス/名称/設置場所とIPアドレスが表示されます。
「新しいAP」ドロップダウンリストからAPを選択して「設定送信」ボタンをクリックすると設定した内容の確認画面へ遷移します。
「すべて解除」ボタンをクリックすると、「交換するAP」行がすべて選択されていない状態に戻ります。
「設定送信」ボタン
「設定送信」ボタンをクリックすると、設定内容を確認する[設定内容確認]画面へ遷移します。
「戻る」ボタン
「戻る」ボタンをクリックすると、[グループ定義]ページに戻ります。

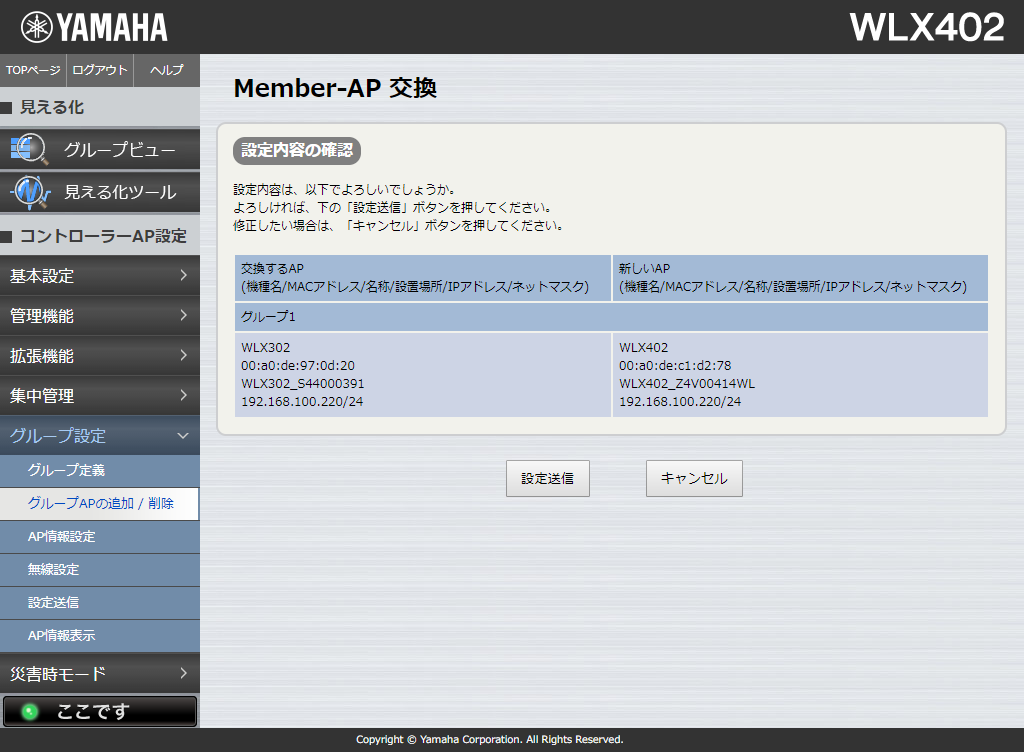

5.3. [グループ設定] - [グループ 1] - [グループ定義] - [Member-AP交換] - [設定内容確認]画面

「設定内の確認」欄
[Member-AP交換]画面で設定した内容が表示されます。
交換するAPが接続されていてIPアドレスが変更されていない場合は、赤文字で警告が表示されます。
設定内容の確認ができたら「設定送信」ボタンをクリックします。
「設定送信」ボタン
「設定送信」ボタンをクリックすると、 [無線通信平滑機能の設定送信の確認]ダイアログと[管理パスワードの確認]ダイアログが順番に表示されます。
[管理パスワードの確認]ダイアログの「送信」ボタンをクリックすると、 新しいAPに交換するAPと同じ設定が送信され交換が完了します。
「キャンセル」ボタン
「キャンセル」ボタンをクリックすると、[Member-AP交換]画面へ戻ります。

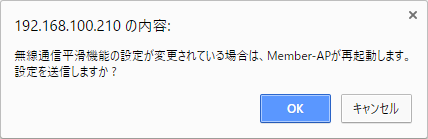

[無線通信平滑機能の設定送信の確認]ダイアログ

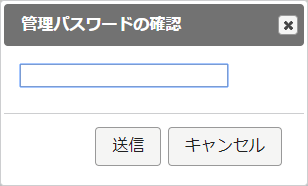

[管理パスワードの確認]ダイアログ
交換するAPが接続されていてIPアドレスが変更されていないときの警告表示
交換するAPが接続されていてIPアドレスが変更されていない場合は、赤文字で警告が表示されます。

6. SYSLOGメッセージ一覧

本機能において出力されるSYSLOGメッセージは以下の通りです。

このSYSLOGメッセージはController-APでのみ表示されます。

出力されるメッセージには"[SDR]"というプレフィックスが付加されます。

レベル 出力メッセージ 意味
INFO Started replacement of Member-AP (<MAC アドレス> to <MAC アドレス>) <MAC アドレス>のMember-APから<MAC アドレス>のMember-APへの交換を開始した
INFO Finished replacement of Member-AP (<MAC アドレス> to <MAC アドレス>) <MAC アドレス>のMember-APから<MAC アドレス>のMember-APへの交換が完了した
