WLX402 RADIUSサーバー情報の自動同期

$Date: 2017/11/28 00:29:45 $

  1. 概要
  2. 注意事項
  3. 対応機種とファームウェアリビジョン
  4. 詳細
  5. コマンド
  6. 設定・操作方法
  7. 設定例
  8. SYSLOGメッセージ一覧

1. 概要

無線LANコントローラー機能において、Controller-APのRADIUSサーバーの情報のうち、ユーザー設定、CA証明書、ユーザーに発行した証明書と失効リストを自動的に代替コントローラーに指定されているMember-APに送信し、同期を行うことができます。

2. 注意事項

3. 対応機種とファームウェアリビジョン

以下の機種およびファームウェアで、本機能をサポートしています。

機種 ファームウェア
WLX402 Rev.17.00.09以降

4. 詳細

4.1 基本動作

Controller-APがRADIUSサーバーの設定においてユーザー設定の変更や、証明書の発行および失効を行ったとき、
代替Controller-APがいればRADIUSサーバーの情報を代替コントローラーに対して送信し、Controller-APと同期させます。
送信する情報は、Web設定画面の[拡張機能]-[RADIUSサーバー]-[ユーザー情報管理]の「バックアップ」でダウンロードできるファイルに相当します。

後述する同期を行う条件を満たしてから30秒後に、Controller-APはバックアップファイルを作成し、代替Controller-APへの送信を行います。
30秒間の待ち時間中にRADIUSサーバーの情報が変更された場合、タイマーを止めてその時点から再び30秒間待ちます。
バックアップファイルの作成中にRADIUSサーバーの情報が変更された場合、作成中にファイルを破棄して再び30秒間待ちます。
送信中にRADIUSサーバーの情報が変更された場合は送信を中止し、再び30秒間待ちます。

同期に成功した場合、代替Controller-APではユーザー設定が変更されるため、自動的にコンフィグを保存します。

同期に失敗した場合、10分後に再び同期処理を行います。再同期処理は同期が成功するまで行われます。

4.2 通信方法

Controller-APと代替Controller-APの間の通信は暗号化しています。
通信に使用するポートは、後述する本機能のON/OFFを切り替えるコマンドのオプションパラメーターで指定します。

4.3 動作条件

以下の条件を満たしていない場合、本機能を有効にしても実際には動作しません。

4.4 同期通信の発生条件

以下の動作によって、Controller-APが保持する代替Controller-APのIPアドレスが更新されたとき、
かつController-APと同じRADIUSユーザー情報を持っていない場合に、同期を行うための通信が発生します。

また、代替Controller-APが接続されている状態で以下の操作を行って、実際にRADIUSサーバーの情報が変更されたときに、同期を行うための通信が発生します。

4.5 同期状態

本機能において、Controller-APおよび代替Controller-APは以下の状態のいずれかに該当します。

同期しない (Disable)
本機能を無効としている状態。
同期不可 (Impossible)
本機能を有効としているが、動作条件を満たしていない状態。
同期中 (Syncing in progress)
Controller-APから代替Controller-APにRADIUSサーバーの情報を送信している状態。
同期済み (Synchronized)
RADIUSサーバーの情報を同期できている状態。
未同期 (Not synchronized)
起動直後など、まだ同期を行っていない状態。
また、同期処理のエラーなどによって同期処理の再実行を待っているときもこの状態となる。

5. コマンド

6. 設定・操作方法

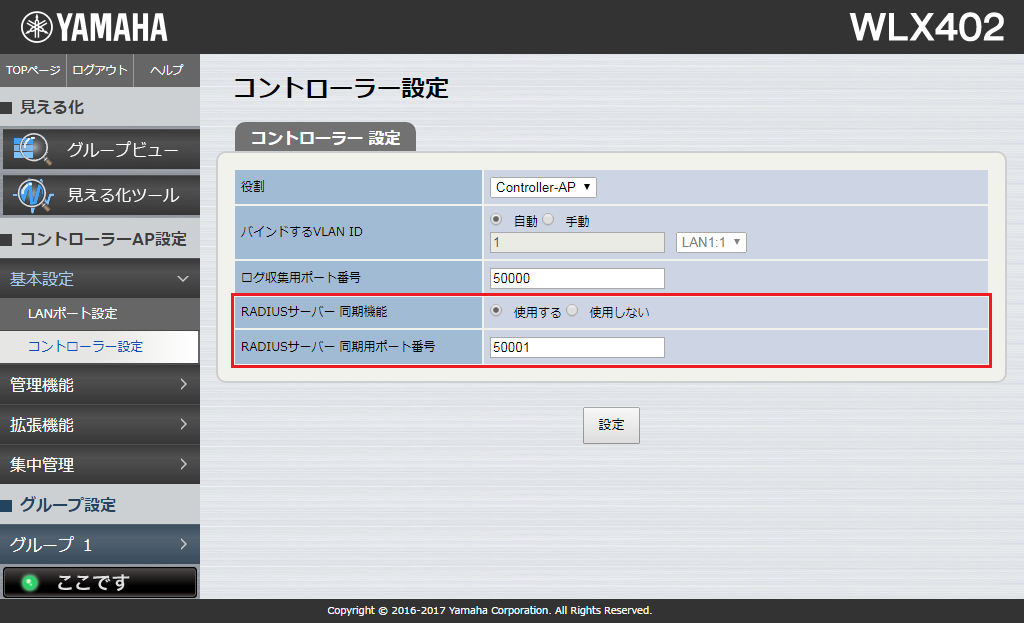

[基本設定] - [コントローラー設定]

役割などの設定とともに、本機能を設定できます。

[基本設定] - [コントローラー設定]
RADIUSサーバー 同期機能
本機能を有効にするかどうかを選択します。
「使用する」を選ぶと有効、「使用しない」を選ぶと無効になります。
RADIUSサーバー 同期用ポート番号
同期を行うための通信で使用するポート番号を設定します。
「RADIUSサーバー 同期機能」が「使用しない」の場合は、本項目はDisableとなります。
設定時に空欄、範囲外の値、数字以外の文字列の場合はエラーとします。

7. 設定例

[設定]

■Controller-AP
ip route default gateway 192.168.100.254
vlan-port-mode lan1:1 hybrid
vlan-port-mode lan1:2 trunk
vlan-id 1 1
vlan-access lan1:1 1
ip vlan-id 1 address 192.168.100.240/24                                                   # ... (1)
airlink select module1
 airlink mode 11b+g+n
 airlink channel 1
airlink enable module1
airlink select module2
 airlink mode 11a+n+ac
 airlink channel auto bandwidth=80 primary=lower primary40=lower
 airlink channel range 36 52 100
 airlink channel range dfs 36
airlink enable module2
airlink select 1
 airlink ssid wlx402_sample
 airlink vlan-id 1
 airlink bind module1 module2
 airlink auth open none
 airlink pmf off
airlink enable 1
dns server 192.168.100.254
certificate generate ca "WLX402 RADIUS"
radiusd use on
radiusd client auto auth on secret=C83F98CC
radiusd user user0001 passwd0001 name=User0001 auth=eap-tls
radiusd user user0002 passwd0002 name=User0002 auth=eap-tls
radiusd user user0003 passwd0003 name=User0003 auth=peap
radiusd user user0004 passwd0004 name=User0004 auth=peap
schedule at 1 startup * ntpdate 192.168.100.254 syslog
schedule at 2 startup airlink module2 airlink channel change station-none exclude=none
wlan-controller role controller-ap
wlan-controller radiusd synchronization on port=50100                                   # ... (2)
wlan-controller bind vlan auto
wlan-controller select 1
 airlink select module1
  airlink mode 11b+g+n
  airlink channel 1
 airlink enable module1
 airlink select module2
  airlink mode 11a+n+ac
  airlink channel auto bandwidth=80 primary=lower primary40=lower
  airlink channel range 36 52 100
  airlink channel range dfs 36
 airlink enable module2
 airlink select 1
  airlink ssid wlx402_sample
  airlink vlan-id 1
  airlink bind module1 module2
  airlink auth open none
  airlink pmf off
 airlink enable 1
wlan-controller select 1 1
 wlan-controller member-ap 00:a0:de:xx:xx:xx
wlan-controller select 1 2
 wlan-controller member-ap 00:a0:de:yy:yy:yy
 wlan-controller substitute controller-ap                                               # ... (3)
 wlan-controller system name WLX402_BBBBBBBBBB
 wlan-controller ip address 192.168.100.241/24
wlan-controller select 1 3
 wlan-controller member-ap 00:a0:de:zz:zz:zz
 wlan-controller system name WLX402_CCCCCCCCCC
 wlan-controller ip address 192.168.100.242/24
■代替Controller-AP
system name WLX402_BBBBBBBBBB
ip route default gateway 192.168.100.254
vlan-port-mode lan1:1 hybrid
vlan-port-mode lan1:2 trunk
vlan-id 1 1
vlan-access lan1:1 1
ip vlan-id 1 address 192.168.100.241/24                                                   # ... (1)
airlink select module1
 airlink mode 11b+g+n
 airlink channel 1
airlink enable module1
airlink select module2
 airlink mode 11a+n+ac
 airlink channel auto bandwidth=80 primary=lower primary40=lower
 airlink channel range 36 52 100
 airlink channel range dfs 36
airlink enable module2
airlink select 1
 airlink ssid wlx402_sample
 airlink vlan-id 1
 airlink bind module1 module2
 airlink auth open none
 airlink pmf off
airlink enable 1
dns server 192.168.100.254
certificate generate ca "WLX402 RADIUS"
radiusd use on
radiusd client auto auth on secret=C83F98CC
radiusd user user0001 passwd0001 name=User0001 auth=eap-tls
radiusd user user0002 passwd0002 name=User0002 auth=eap-tls
radiusd user user0003 passwd0003 name=User0003 auth=peap
radiusd user user0004 passwd0004 name=User0004 auth=peap
schedule at 1 startup * ntpdate 192.168.100.254 syslog
schedule at 2 startup airlink module2 airlink channel change station-none exclude=none wait-time=120
wlan-controller host 00:a0:de:xx:xx:xx 00:a0:de:yy:yy:yy                                # ... (4)
wlan-controller host ip address 192.168.100.240
wlan-controller radiusd synchronization on port=50100                                   # ... (2)
wlan-controller bind vlan auto
wlan-controller select 1
 airlink select module1
  airlink mode 11b+g+n
  airlink channel 1
 airlink enable module1
 airlink select module2
  airlink mode 11a+n+ac
  airlink channel auto bandwidth=80 primary=lower primary40=lower
  airlink channel range 36 52 100
  airlink channel range dfs 36
 airlink enable module2
 airlink select 1
  airlink ssid wlx402_sample
  airlink vlan-id 1
  airlink bind module1 module2
  airlink auth open none
  airlink pmf off
 airlink enable 1
wlan-controller select 1 3
 wlan-controller member-ap 00:a0:de:zz:zz:zz
 wlan-controller system name WLX402_CCCCCCCCCC
 wlan-controller ip address 192.168.100.242/24

[解説]

  1. IPアドレスを設定します。
  2. RADIUSサーバー同期機能を有効にします。
  3. Member-APのうち1台を代替Controller-APに設定します。
  4. 設定送信を行い、Member-APを代替Controller-APとして動作させます。
以上によりRADIUSサーバー同期機能の動作条件を満たし、同期が行われます。

8. SYSLOGメッセージ一覧

本機能において出力されるSYSLOGメッセージを以下に示します。
出力されるメッセージには"[RADIUSD]"というプレフィックスが付加されます。

レベル 出力メッセージ 意味
INFO Started the synchronization of the RADIUS server information. RADIUSサーバー情報の同期を開始しました。
INFO Completed the synchronization of the RADIUS server information. RADIUSサーバー情報の同期が完了しました。
INFO Failed the synchronization of the RADIUS server information. RADIUSサーバー情報の同期が失敗しました。
INFO Canceled the synchronization of the RADIUS server information. RADIUSサーバー情報の同期を中止しました。
[EOF]
