各APからは、それぞれ当該APに接続している無線端末にのみIPアドレスを割り当てます。
もし有線側にDHCP端末を接続したとしても、それらの端末からAP上のDHCPサーバーは見えず、IPアドレスは割り当てられません。
またもし有線側に既存のDHCPサーバーが稼働していた場合でも、無線端末から既存のDHCPサーバーは見えません。 すなわち既存のDHCPサーバーから無線端末に対してIPアドレスは割り当てられません。
$Date: 2016/04/19 11:13:58 $
無線LANに接続するデバイスのうち、特にスマートフォン、タブレットといった端末は、既定ではIPアドレスをDHCPで取得する設定になっています。 従ってこれらのデバイスを使用する無線LAN環境では、固定IPアドレスではなくDHCPで動的にIPアドレスを割り振る運用が多いと考えられます。
無線LANをDHCPで運用する場合、DHCPサーバー機能を持ったルーターをDHCPサーバーとして用いる例がよくあります。
しかし例えば、既存の有線ネットワークに後から無線APだけを追加するような場合に、既存のルーターの設定を変更できない諸般の事情があって
新たに別途DHCPサーバーを用意しなければならない場合があります。
このような場合、APとは別にルーターを追加しDHCPサーバーとして動作させる構成となりますが、
本構成には管理すべき機器が増えることやルーター分のコストがかかるといったデメリットがあります。
本機能を使用することで、別途DHCPサーバーを設けることなく、本APのDHCPサーバー機能から無線端末にIPアドレスを配布することができます。
WLX202では、以下のファームウェアでDHCPサーバー機能をサポートしています。
| 機種 | ファームウェア |
|---|---|
| WLX202 | Rev.16.00.04以降 |
以下のような使用環境を想定しています。
(1) 有線LANにDHCPサーバーの存在しない環境で、DHCPを使う無線LAN端末を運用1
各APからは、それぞれ当該APに接続している無線端末にのみIPアドレスを割り当てます。
もし有線側にDHCP端末を接続したとしても、それらの端末からAP上のDHCPサーバーは見えず、IPアドレスは割り当てられません。
またもし有線側に既存のDHCPサーバーが稼働していた場合でも、無線端末から既存のDHCPサーバーは見えません。 すなわち既存のDHCPサーバーから無線端末に対してIPアドレスは割り当てられません。
(2) 有線LANにDHCPサーバーの存在しない環境で、DHCPを使う無線LAN端末を運用2
DHCPサーバーの設定で、IPアドレスの払い出し先を「すべての端末に払い出す」に指定したAPからは、無線端末だけではなく有線側の端末に対してもIPアドレスを割り当てます。

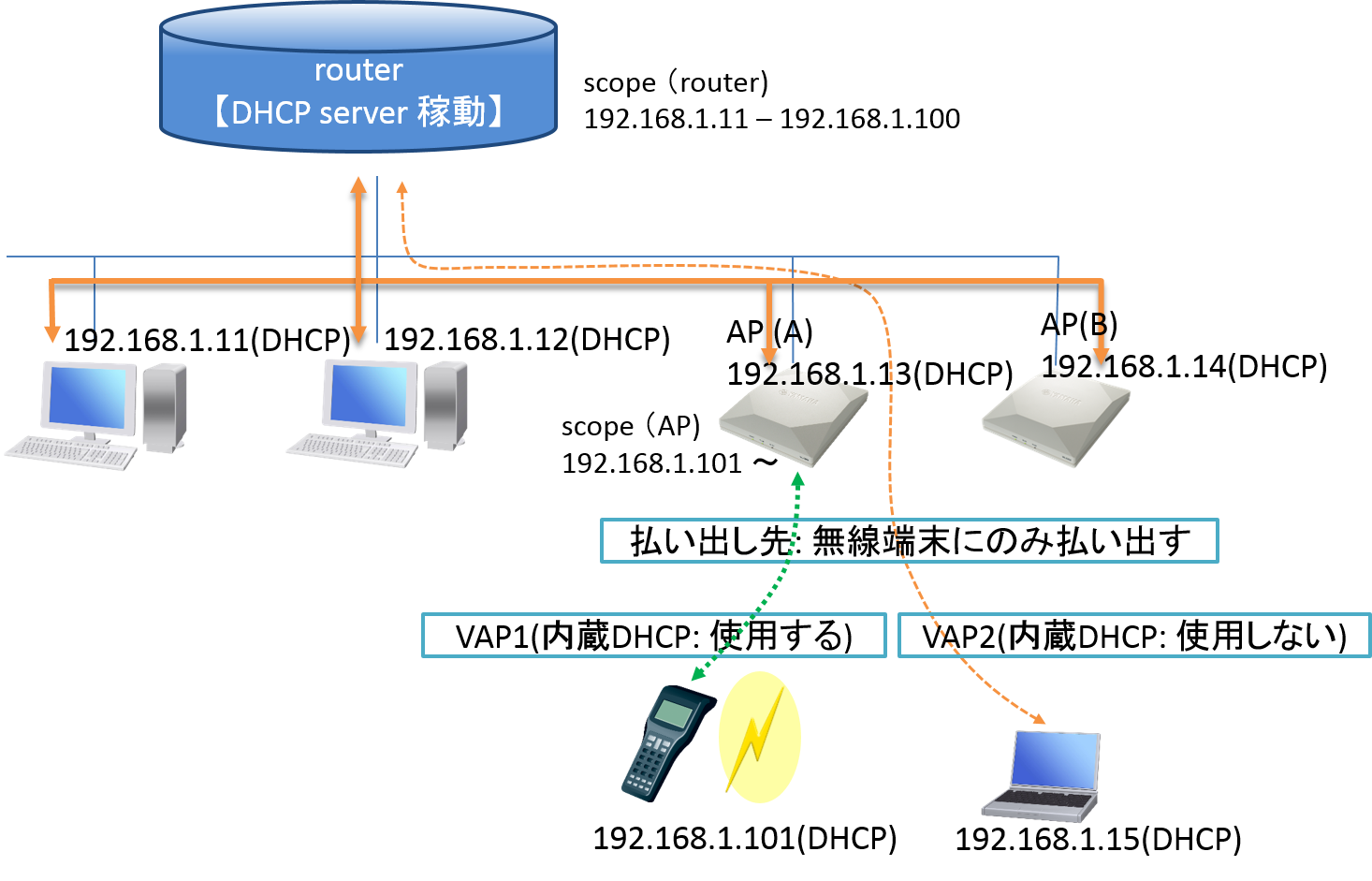

(3) 有線LANにDHCPサーバーが存在する環境で、DHCPを使う無線LAN端末を運用
DHCPサーバーの設定で、IPアドレスの払い出し先を「無線接続端末にのみ払い出す」に指定し、VAP設定で、内蔵DHCPサーバーを「使用する」に指定した場合は、無線端末に対してIPアドレスを割り当てます。また、VAP設定で、内蔵DHCPサーバーを「使用しない」に指定した場合は、APからIPアドレスの割り当てを行わず、有線側のDHCPサーバーからIPアドレスが割り当てられます。
すなわち、本APに接続する無線端末が、DHCPによりIPアドレスを取得するとき、VAPの設定によって本機能を利用するか有線LAN側のDHCPサーバーを利用するかを指定することができます。
DHCPサーバーから無線端末へ割り当てるIPアドレスの範囲をDHCPスコープとして設定します。
DHCPスコープは、本製品の管理IPアドレスが割り当てられているのと同じVLANに1個だけ設定することができます。
本機能の動作モードとして、DHCPサーバーモードとリレーエージェントモードを選択します。
DHCPサーバーモードはIPアドレスのリース元のサーバーとして動作するモード、
リレーエージェントモードはリース元のサーバーと無線端末の間でDHCPを中継するモードです。
リレーエージェントモードにより、同一VLAN上に本機能を有効にした複数のAPがある場合でも、
IPアドレスのリース元をDHCPサーバーモードで動作してるAPに集約することができます。
IPアドレスの重複を避け、かつ端末がローミング後に同じIPアドレスを使い続けるためには、 複数のAPのうち1台のみDHCPサーバーモード、他をリレーエージェントモードとして IPアドレスのリース元サーバーを集約して運用してください。
■[拡張機能]-[DHCPサーバー]
DHCPサーバーとして動作させるときは機能を「DHCPサーバー」に設定します。
割り当てるIPアドレスの範囲、IPアドレスの払い出し先、リース時間をそれぞれ設定します。
■[拡張機能]-[DHCPサーバー]
DHCPリレーエージェントとして動作させるときは機能を「DHCPリレーエージェント」に設定します。
送信先のDHCPサーバーのIPアドレスを設定します。
■[無線設定]-[SSID管理]-[VAP設定]
SSID毎のDHCPサーバーの使用設定をします。
「使用する」を指定した場合、本製品のDHCPサーバーからIPアドレスが割り当てられます。
「使用しない」を指定した場合、外部のDHCPサーバーからIPアドレスが割り当てられます。

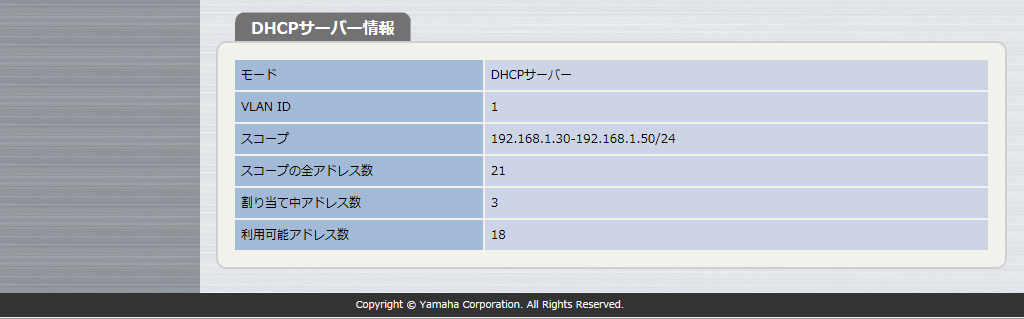

■[管理機能]-[システム情報]
DHCPサーバーの状態を表示します。

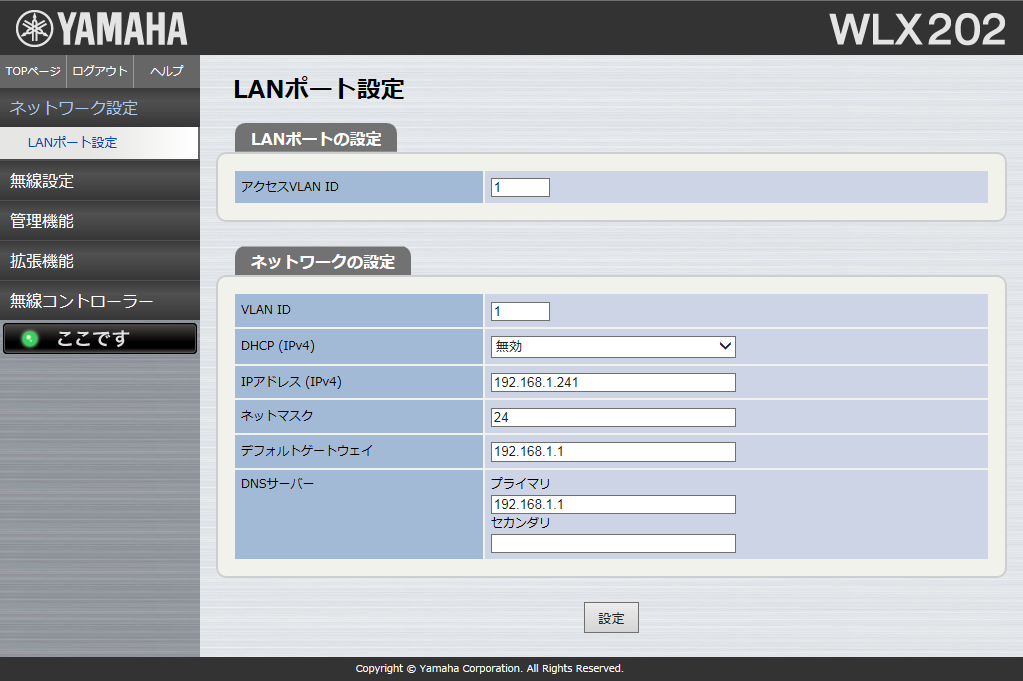

[ネットワーク設定] - [LANポート設定]
有線側のネットワークの設定をします。
固定のIPアドレスを割り当てるために、DHCP(クライアント)を無効にして、IPアドレス、ネットマスク、
デフォルトゲートウェイ、DNSサーバーを入力します。
本設定では、DHCPサーバーとして動作させるAPのIPアドレスを「192.168.1.241」,
デフォルトゲートウェイ、DNSサーバーのIPアドレスを「192.168.1.1」に設定します。
本製品をDHCPサーバーとして動作させる場合、ここで設定されたデフォルトゲートウェイ、DNSサーバーの情報が
DHCPクライアントに通知されます。
[拡張機能] - [DHCPサーバー]
DHCPサーバーの設定をします。
動作させる機能を「DHCPサーバー」,
IPアドレスの範囲を 「192.168.1.101 - 192.168.1.200 / 24 」,
IPアドレスの払い出し先を「無線接続端末にのみ払い出す」,
リース時間を「72時間」に設定します。
[無線機能] - [SSID 管理]
無線端末を接続するVAPの設定をします。
SSIDを「WLX-DHCP_Server」, 認証方式を「WPA2-PSK」,暗号化方式を「AES」,
内蔵DHCPサーバーを「使用する」に設定します。(PSK(事前共有鍵)は任意の値に設定)
※ 内蔵DHCPサーバーを「使用しない」に設定すると、接続した無線端末は
有線側のDHCPサーバーからIPアドレスが配布されます。
上図のDHCPサーバーの設定(Config)

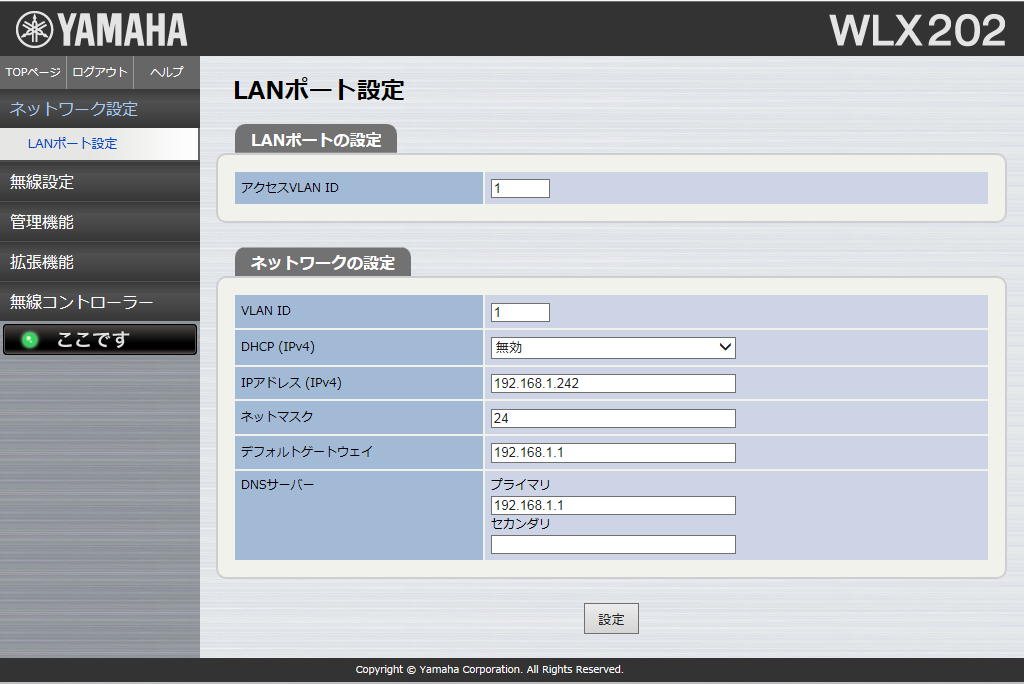

[ネットワーク設定] - [LANポート設定]
有線側のネットワークの設定をします。
固定のIPアドレスを割り当てるために、DHCP(クライアント)を無効にして、IPアドレス、ネットマスク、
デフォルトゲートウェイ、DNSサーバーを入力します。
本設定では、DHCPリレーエージェントとして動作させるAPのIPアドレスを「192.168.1.242」,
デフォルトゲートウェイ、DNSサーバーのIPアドレスを「192.168.1.1」に設定します。

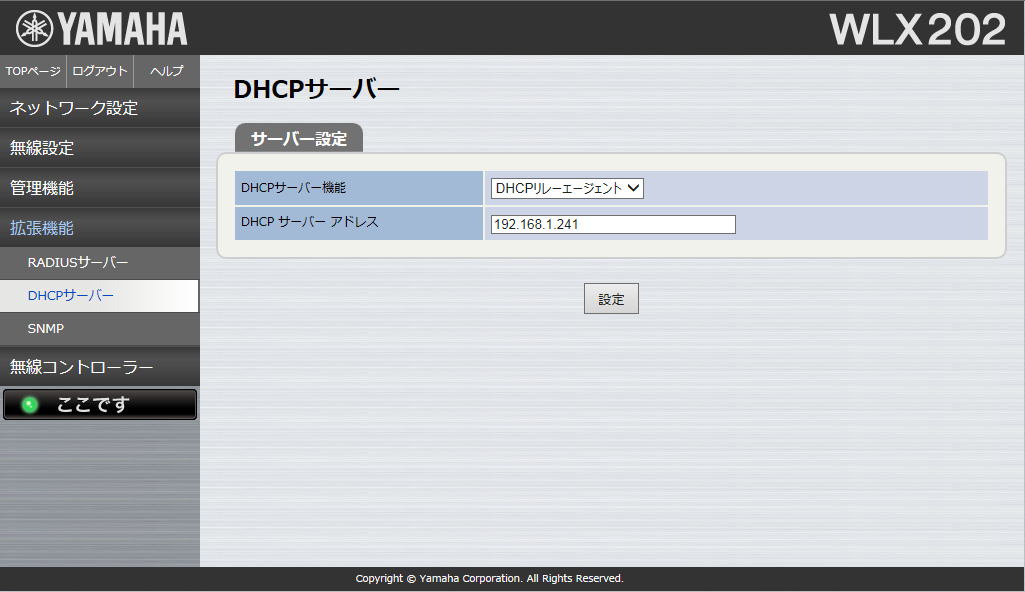

[拡張機能] - [DHCPサーバー]
DHCPリレーエージェントの設定をします。
動作させる機能を「DHCPリレーエージェント」,
転送先のDHCPサーバーアドレスを「192.168.1.241」に設定します。
[無線機能] - [SSID 管理]
無線端末を接続するVAPの設定をします。
SSIDを「WLX-DHCP_Server」, 認証方式を「WPA2-PSK」,暗号化方式を「AES」,
内蔵DHCPサーバーを「使用する」に設定します。(PSK(事前共有鍵)は任意の値に設定)
※ 内蔵DHCPサーバーを「使用しない」に設定すると、接続した無線端末は
有線側のDHCPサーバーからIPアドレスが配布されます。
上図のDHCPリレーエージェントの設定(Config)
